Medição de dureza: evidências de indentação no Materials
Os estudantes usam o laboratório remoto Materials para analisar evidências de dureza HV1, distinguir conceitualmente os métodos Vickers e Brinell e separar dureza superficial de tenacidade ou resistência à tração.
Entre com uma conta de professor para preparar uma sessão. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Explicar a dureza como resistência à indentação plástica localizada.
Comparar os métodos Vickers e Brinell em nível introdutório.
Usar evidências de imagens de indentação para analisar o resultado e, quando método e carga forem iguais, a dureza relativa.
Separar afirmações sobre dureza de afirmações sobre tenacidade e resistência à tração.
Identificar as informações de método e carga necessárias para uma comparação defensável de dureza.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
1. O que significa dureza
14 min
Dureza é a resistência de um material à deformação plástica localizada. Nos ensaios de dureza por indentação, um penetrador de formato conhecido é pressionado contra a superfície sob uma carga conhecida. O tamanho da indentação é então usado para inferir a dureza.

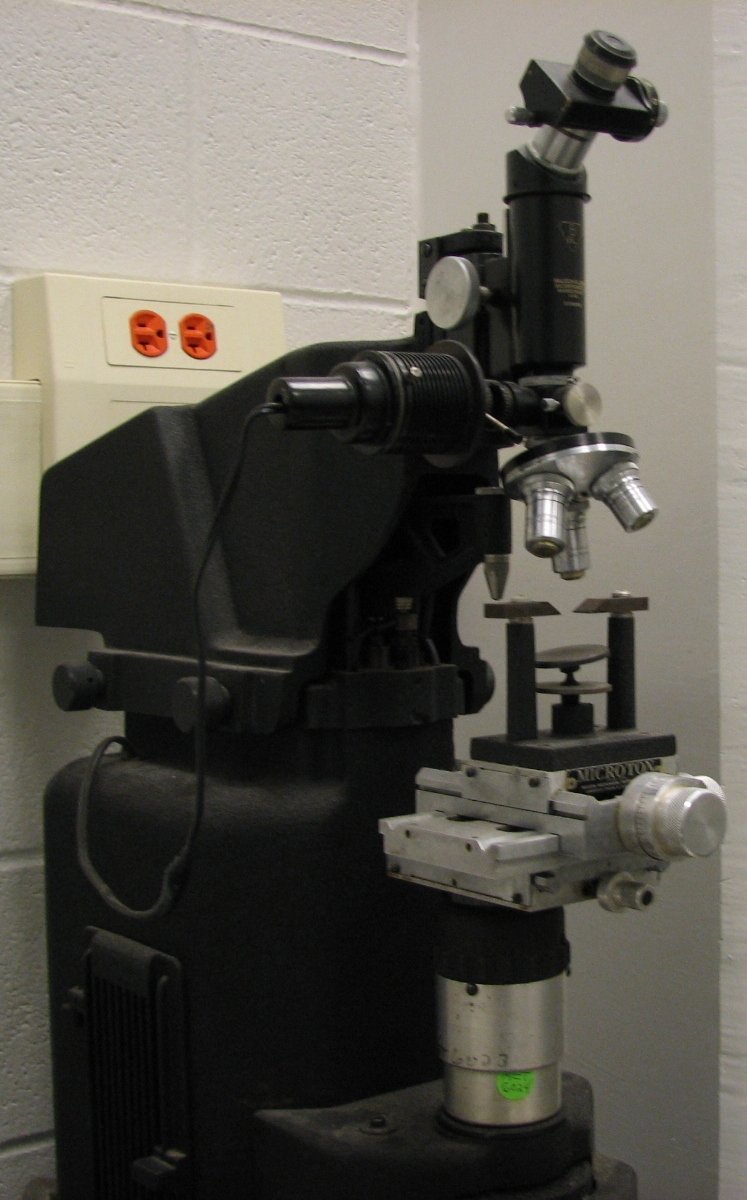

Medição de dureza no Materials
Os ensaios de dureza investigam a superfície próxima à indentação. Por si só, eles não comprovam tenacidade ao impacto nem ductilidade à tração.
Dois métodos comuns de indentação são:
- Dureza Vickers (HV): usa um penetrador piramidal de diamante e é aplicável a uma ampla faixa de cargas.
- Dureza Brinell (HB): usa um penetrador esférico e costuma deixar uma impressão circular maior.
Para o mesmo método e a mesma carga, uma indentação menor geralmente indica uma superfície mais dura. A dureza Vickers é obtida a partir da carga aplicada e da média das duas diagonais da indentação. A dureza Brinell é obtida a partir da carga aplicada e do diâmetro da indentação. Nesta atividade, não compare diretamente resultados obtidos com métodos ou cargas diferentes, pois a geometria e a escala mudam.
Defina dureza para esta atividade e explique por que dureza não é o mesmo que tenacidade.
Para o mesmo método de dureza e a mesma carga, o que uma indentação menor geralmente indica?
2. Realize observações de dureza
24 min
Use a rota Medição de dureza no Materials. Comece pela rota inicial disponível na demonstração e mostrada na interface em português: Aço / 14301 / Como fornecido / Medição de dureza / Ensaio de dureza Vickers com força de 9,81 N (submétodo HV1). Se o seu acesso permitir outras rotas, compare um segundo material ou tratamento mantendo exatamente o mesmo método e a mesma carga. Se a segunda rota mudar o método ou a carga, discuta apenas as diferenças entre os métodos; não compare diretamente os valores de dureza.

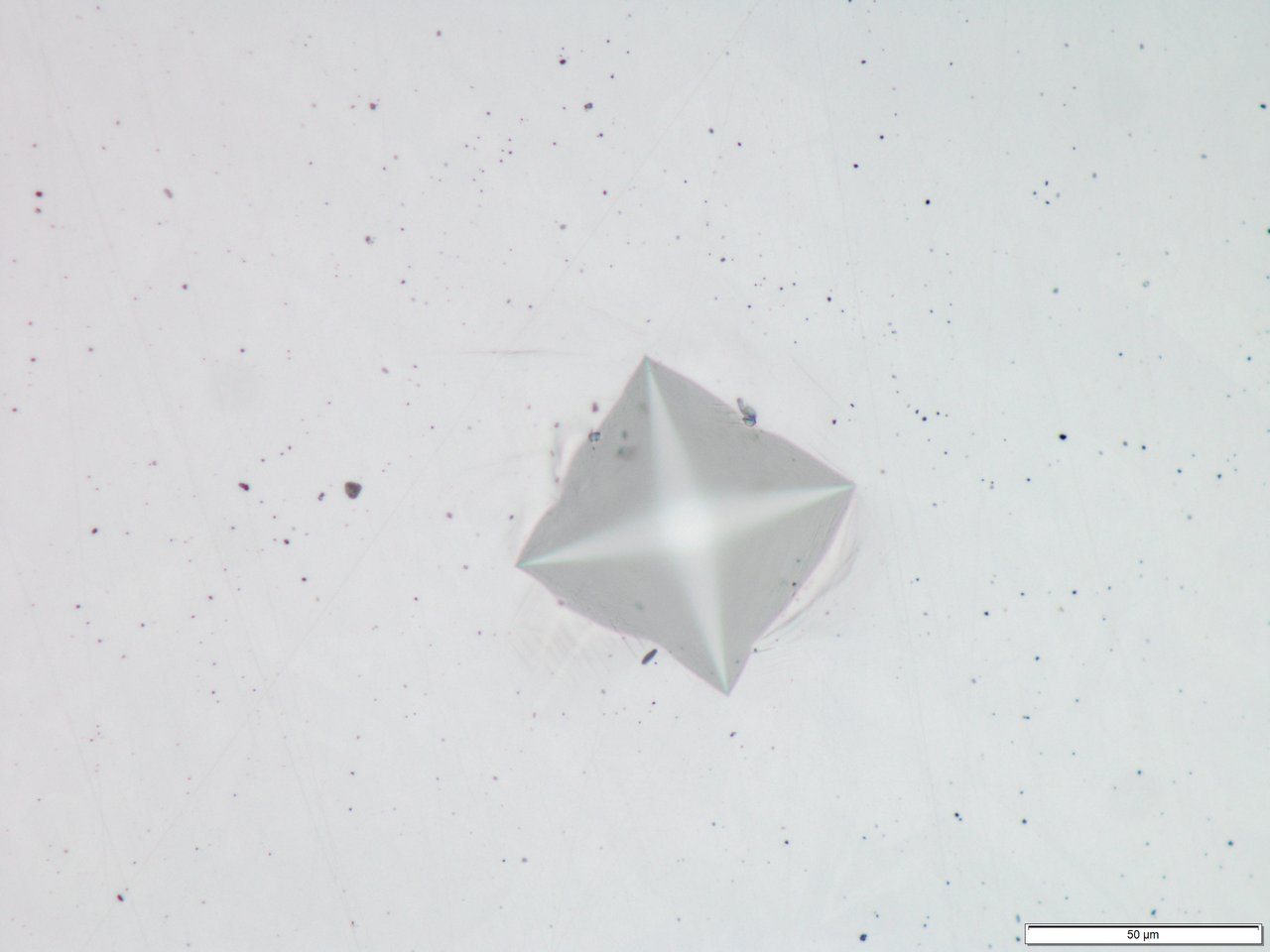

Exemplo de imagem de indentação
Na imagem, registre o formato, as dimensões ou a escala visível e a qualidade da visualização. Registre o método e a carga somente quando forem identificados pela rota ou pela interface.
Abra o Materials e faça uma medição de dureza
Abra o Materials a partir desta atividade.
Escolha Medição de dureza.
Para a primeira execução, selecione Aço / 14301 / Como fornecido / Medição de dureza / Ensaio de dureza Vickers com força de 9,81 N (
HV1).Observe a imagem da indentação e qualquer valor de dureza ou indicação de método exibidos pela interface. Se a interface permitir medir uma indentação Vickers, registre as duas diagonais e calcule a média.
Registre o método, a carga ou o submétodo, o formato visível da indentação, as duas diagonais e a média quando disponíveis, o valor se estiver visível e o seu grau de confiança.
Se a sessão permitir uma segunda rota, altere apenas o material ou o tratamento e mantenha o método e a carga para uma comparação direta. Se a única segunda rota disponível usar outro método ou outra carga, registre-a separadamente e não compare diretamente os valores.
Tabela de evidências de dureza
Use uma linha para cada rota de dureza. A primeira linha é suficiente se a sessão mostrar apenas a rota inicial HV1. Para uma comparação direta entre materiais ou tratamentos, mantenha o mesmo método e a mesma carga. Se mudar o método ou a carga, descreva a diferença de método separadamente e não compare diretamente os valores. Se houver apenas uma rota, escreva em ‘Comparação justa?’: ‘não se aplica — não há segunda rota para comparação’.
| Material / liga / tratamento | Método/carga | Dureza (se visível) | Duas diagonais e média (Vickers) / diâmetro (Brinell), se visíveis | Unidade/escala | Observação da marca | Comparação justa? | Confiança e motivo |
|---|---|---|---|---|---|---|---|
Se você tiver duas linhas comparáveis, o que mudou e o que permaneceu igual? Explique por que isso é importante. Se a sessão disponibilizar apenas uma rota, explique por que ainda não é possível estabelecer dureza relativa e indique quais condições precisariam permanecer iguais em uma comparação futura.
3. Interprete as evidências de indentação
22 min
Use a tabela para formular a afirmação mais sólida possível. Se houver duas linhas com o mesmo método e a mesma carga, faça uma afirmação de dureza relativa e cite pelo menos um detalhe visual ou numérico. Se houver apenas uma rota, explique por que não é possível estabelecer dureza relativa e descreva apenas o que essa observação sustenta.
Por que valores brutos de dureza obtidos com métodos ou cargas diferentes não podem ser comparados diretamente? Se uma conversão padronizada adequada for usada, como seu resultado deve ser descrito?
O que o resultado de dureza permite afirmar sobre o material e o que não permite afirmar sem ensaios adicionais adequados, como tração, impacto, fadiga ou fratura?
4. Relatório de dureza
10 min
Escreva um parágrafo curto de relatório da medição de dureza. Inclua a rota da amostra, o método/carga, a evidência de dureza, uma comparação controlada caso tenha feito uma e um limite claro do que a dureza pode comprovar.
