Ensaio de tração: resistência e ductilidade em um laboratório real de materiais
Os estudantes usam o laboratório remoto Materials para observar um ensaio de tração, interpretar evidências de força-deslocamento, identificar regiões elástica e plástica e comparar resistência e ductilidade sem inventar dados não sustentados.
New to LabsLand? Create your teacher account
Learning Outcomes
Explicar o que um ensaio de tração mede e o que ele não mede por si só.
Identificar resposta elástica, deformação plástica, força máxima e ruptura a partir das evidências do laboratório.
Distinguir resistência de ductilidade usando evidências de força-deslocamento ou da imagem do resultado.
Indicar quais dados adicionais do corpo de prova são necessários para converter força-deslocamento em tensão-deformação de engenharia.
Escrever uma interpretação de um resultado real de tração limitada pelas evidências disponíveis.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
1. O que um ensaio de tração pode revelar
15 min
Um ensaio de tração puxa um corpo de prova até que ele se deforme e, por fim, se rompa. A máquina registra a força aplicada e pode mostrar o deslocamento da travessa, o alongamento do corpo de prova ou ambos, dependendo da interface. Essas evidências permitem inferir vários comportamentos do material, desde que os conceitos não sejam confundidos.
- Comportamento elástico: o corpo de prova retorna em direção ao comprimento original quando a carga é retirada.
- Comportamento plástico: permanece uma deformação permanente depois que a carga é retirada.
- Resistência: a carga ou tensão que o corpo de prova suporta antes de escoar, atingir a carga máxima ou se romper.
- Ductilidade: a quantidade de deformação plástica que ocorre antes da ruptura.
- Rigidez do ensaio/corpo de prova: a inclinação do trecho inicial, aproximadamente linear, da curva força-deslocamento para esta configuração. Não a chame de módulo de Young sem conhecer a geometria do corpo de prova e a deformação no comprimento útil.

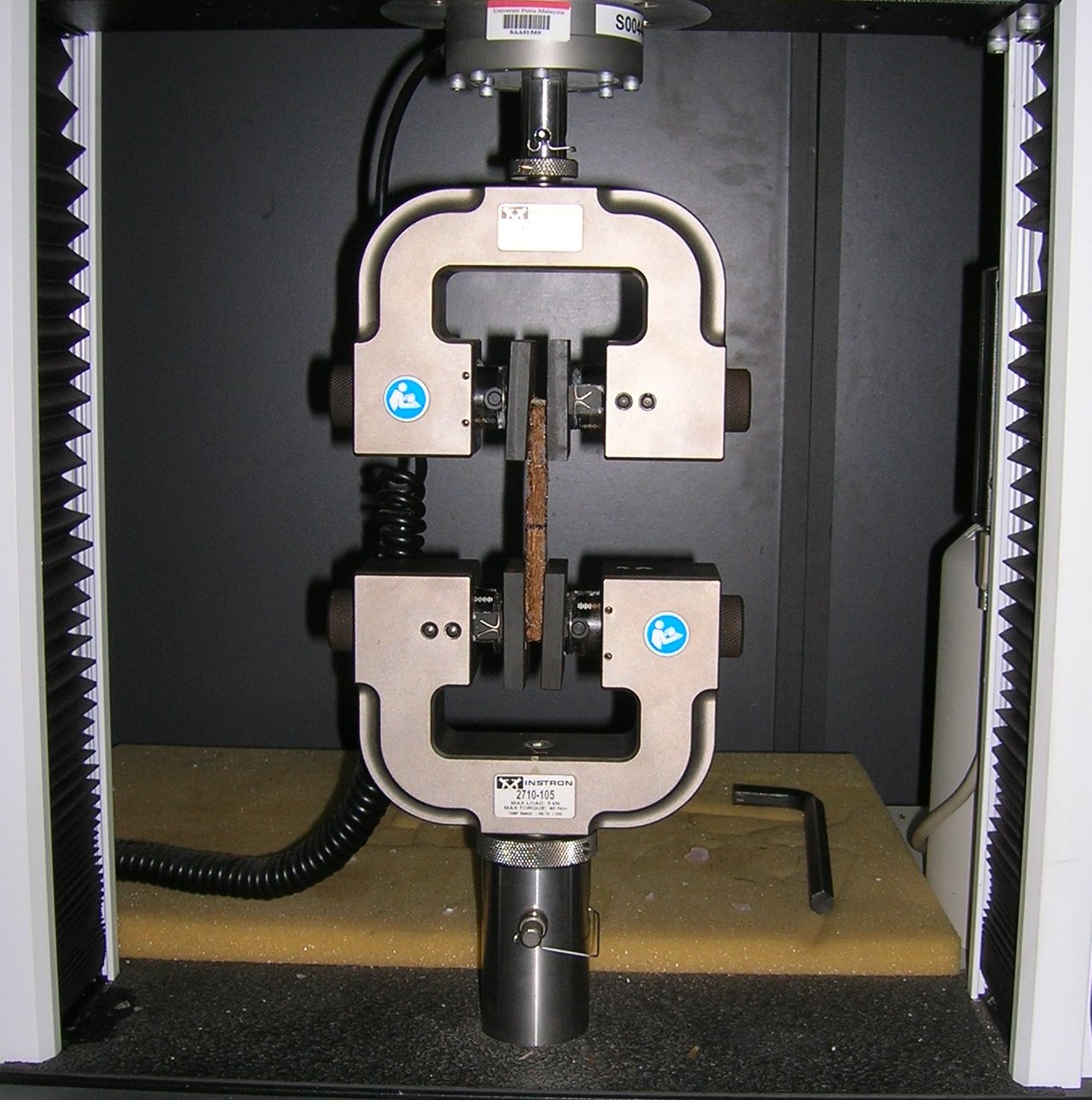

Ensaio de tração no Materials
O laboratório Materials utiliza ensaios reais gravados. Trate o resultado como evidência experimental, não como uma curva ideal de livro didático.
Se as dimensões do corpo de prova forem conhecidas, força e alongamento podem ser convertidos em tensão e deformação de engenharia:
Tensão e deformação de engenharia
\sigma = \frac{F}{A_0}
\qquad
\varepsilon = \frac{\Delta L}{L_0}
Nesta atividade, não invente dimensões ausentes. O deslocamento da travessa não é necessariamente igual ao alongamento do comprimento útil medido por um extensômetro. Se a tela do laboratório fornecer apenas força e deslocamento da travessa, analise a curva de força-deslocamento e indique quais informações adicionais seriam necessárias para obter tensão-deformação ou o módulo de Young.
Explique com suas palavras a diferença entre resistência, rigidez e ductilidade. Use uma frase para cada conceito.
Quando é válido calcular a tensão de engenharia a partir de um resultado de força de tração?
2. Realize e documente um ensaio de tração
25 min
Use a rota Ensaio de tração do laboratório Materials. Selecione o material, a liga e o tratamento indicados pelo professor. Se houver tempo, execute um segundo tratamento da mesma liga para obter uma comparação significativa.

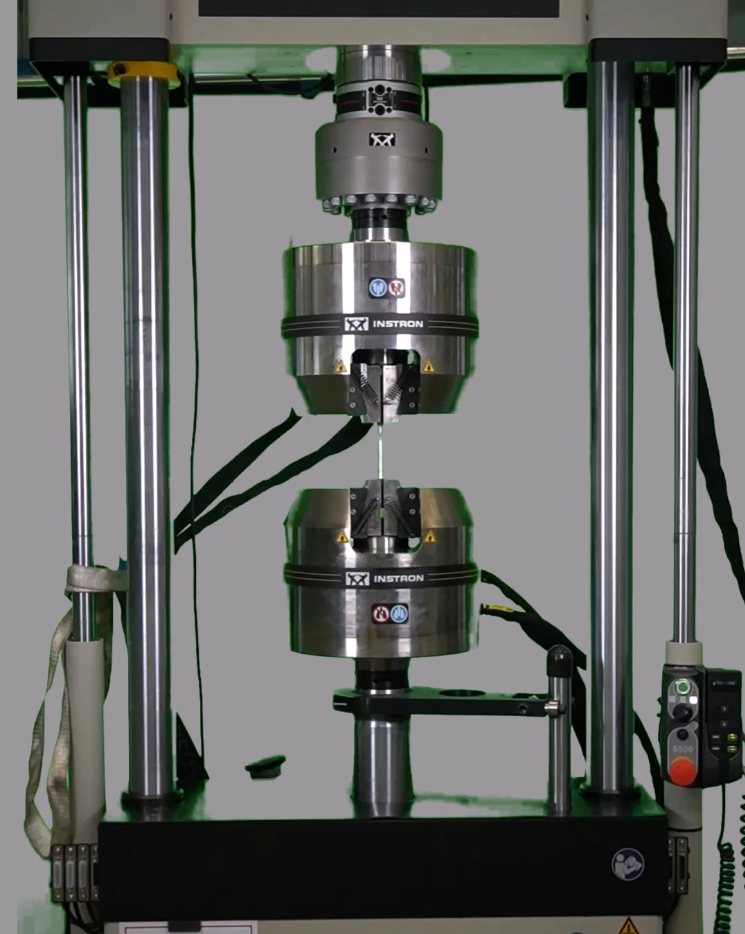

Exemplo de equipamento para um resultado de tração
Registre as evidências mostradas pela interface do estudante: observações do vídeo, imagem do resultado, valores da curva ou tabela e dados exportados, caso a interface os forneça.
Abra o Materials e realize um ensaio de tração
Abra o laboratório Materials a partir desta atividade.
Escolha Ensaio de tração.
Selecione o material, a liga e o tratamento indicados pelo professor. Primeira rota recomendada na interface em português: Alumínio / AW6060 / Envelhecido T2.
Observe o vídeo do ensaio e a tela de resultados.
Registre pelo menos seis pontos ou características das evidências de força-deslocamento: início, região linear inicial, escoamento/transição se visível, força máxima, próximo à ruptura e observação final/ruptura.
Repita com um segundo tratamento ou material se o professor solicitar uma comparação.
Evidências do ensaio de tração
Use uma linha por ponto ou característica. Se a interface fornecer um CSV ou uma tabela, use os valores apresentados. Se fornecer apenas um gráfico ou imagem do resultado, registre as coordenadas legíveis ou descreva a característica e identifique os dados como estimativas lidas no gráfico.
| Material / liga / tratamento | Ponto/característica | Deslocamento/curso mm | Fonte do deslocamento | Força kN | Área/comprimento útil conhecidos? | Observação visual/do resultado | Fonte da evidência |
|---|---|---|---|---|---|---|---|
Quais duas linhas da sua tabela oferecem as evidências mais fortes de carga máxima e ductilidade? Identifique as linhas e explique por que são úteis.
3. Interprete a curva de tração
25 min
Identifique a região com maior probabilidade de ser elástica. Que evidência da curva força-deslocamento ou da tela de resultados sustenta sua escolha?
Use sua tabela para fazer uma afirmação sobre a resistência e outra sobre a ductilidade do corpo de prova. Cada afirmação deve citar uma linha ou um valor.
Suponha que dois corpos de prova tenham a mesma força máxima, mas um possua o dobro da área da seção transversal. Eles teriam a mesma resistência à tração expressa como tensão? Explique usando a equação da tensão.
4. Escreva a interpretação do laboratório
10 min
Escreva uma interpretação concisa do ensaio de tração do seu corpo de prova. Inclua: a rota do corpo de prova, a evidência mais forte de resistência, a evidência mais forte de ductilidade, uma limitação dos dados disponíveis e se sua afirmação trata de força-deslocamento ou de tensão-deformação.
