Análise da microestrutura: imagens metalográficas em condições controladas
Os estudantes usam a opção Análise da microestrutura do Materials para comparar imagens com e sem ataque químico, orientação da seção, ampliação, foco e brilho, e depois relacionam as observações da microestrutura a hipóteses sobre propriedades mecânicas.
Entre com uma conta de professor para preparar uma sessão. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Explicar por que o polimento, o ataque químico, a orientação da seção e a ampliação afetam a visibilidade da microestrutura.
Usar os controles de microestrutura do Materials para comparar imagens sistematicamente.
Descrever características visíveis da microestrutura sem fazer afirmações quantitativas não fundamentadas.
Relacionar observações da microestrutura a hipóteses sobre propriedades mecânicas.
Indicar quais evidências adicionais são necessárias para confirmar uma afirmação sobre propriedades.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
1. Por que a microestrutura exige preparação
12 min
A microestrutura é a organização de grãos, fases, inclusões, características de deformação e outras estruturas de pequena escala dentro de um material. Ela ajuda a explicar por que duas peças de metal com a mesma denominação geral podem se comportar de maneiras diferentes após o processamento.
Na metalografia, a preparação é importante:
- Polimento: reduz os riscos para que a superfície possa ser observada.
- Ataque químico: é uma preparação superficial que modifica o contraste da superfície, podendo tornar contornos e regiões mais visíveis.
- Orientação da seção: é importante porque uma seção longitudinal e uma seção transversal podem cortar as características de maneiras diferentes.
- Ampliação: muda a escala em que as características são observadas, mas uma ampliação maior não é automaticamente melhor se a imagem estiver fora de foco ou se o campo de visão for pequeno demais.
Mantenha duas ideias separadas. Foco, brilho e ampliação mudam apenas a visualização. A opção Atacado/Não atacado alterna entre imagens de estados de preparação distintos; o ataque químico modifica o contraste superficial. Essas seleções não demonstram nem alteram a composição da amostra neste exercício. Sem evidência complementar de identificação, descreva apenas as formas, os contornos, as bandas, as linhas, os pontos, os contrastes e as distribuições que estejam realmente visíveis. Rótulos como contorno de grão, constituinte, inclusão ou característica de deformação exigem evidência independente. As hipóteses sobre propriedades mecânicas devem ser condicionais: por exemplo, se evidência independente confirmar que determinados contornos delimitam grãos, um tamanho de grão menor pode elevar o limite de escoamento; se confirmar um constituinte duro, ele pode aumentar a dureza e reduzir a tenacidade. A micrografia isolada não confirma a identidade das fases nem a composição. Essas relações continuam sendo hipóteses até serem verificadas com dados de tração, dureza ou impacto.

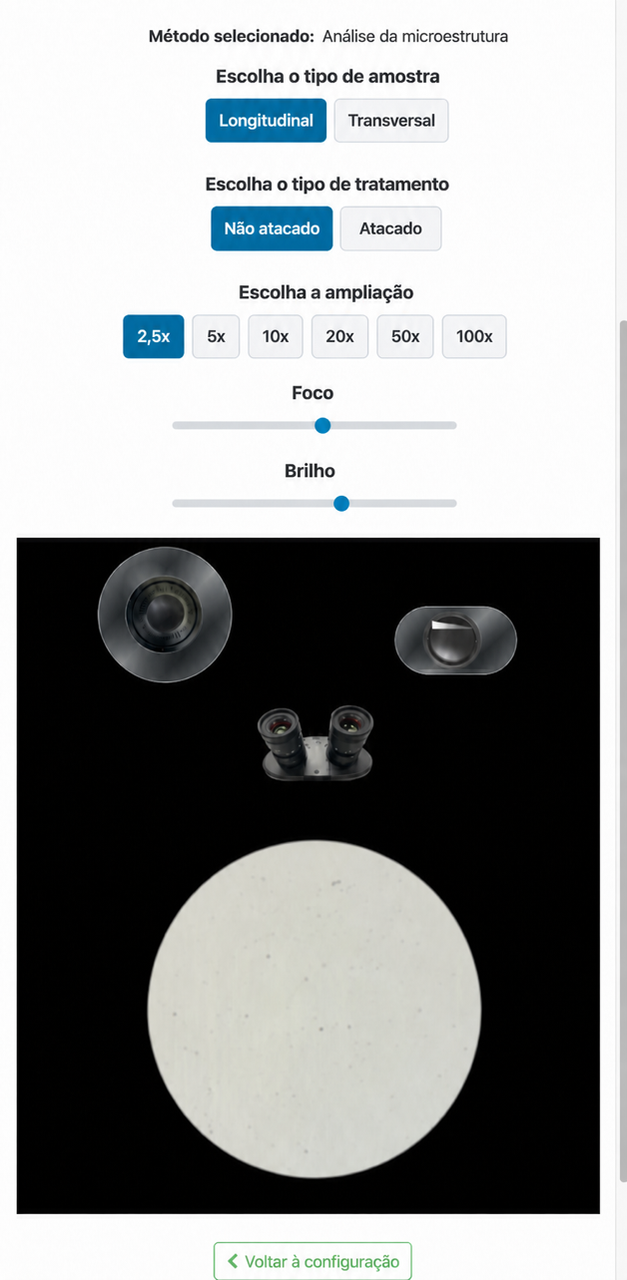

Controles de observação da microestrutura
A opção Análise da microestrutura é uma atividade de observação de imagens. As configurações mudam a visibilidade das evidências, não a composição da amostra.
Por que uma amostra metálica com ataque químico pode mostrar características difíceis de ver em uma amostra polida sem ataque?
Qual afirmação é mais adequada para o trabalho com microscópio?
2. Compare imagens da microestrutura sistematicamente
20 min
Use a opção Análise da microestrutura no Materials. Comece com um material, uma liga e um tratamento, depois altere um fator de visualização de cada vez.

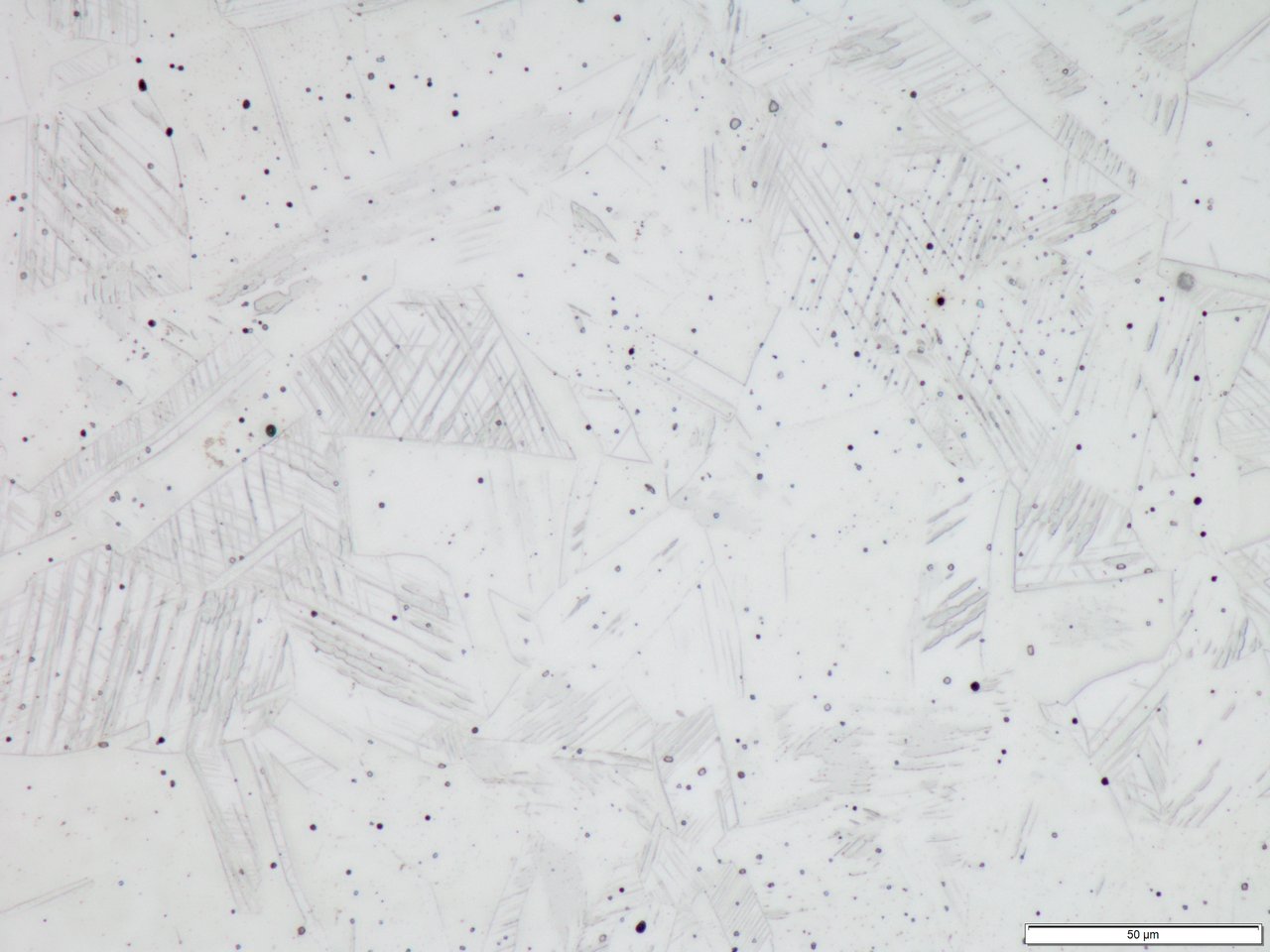

Exemplo de microestrutura de aço com ataque químico
Não informe um tamanho de grão exato sem escala calibrada, método de medição validado e amostragem representativa. Descreva qualitativamente as características visíveis.
Abra o Materials e observe a microestrutura
Abra Materials e selecione steel → 1.4301 → as delivered → Microstructure analysis.
Registre a primeira linha em Cross → Etched → 50x. Ajuste foco e brilho para distinguir as características.
Mantenha a amostra, a orientação e a ampliação; altere apenas para Non-etched. Registre a segunda linha. Essas duas primeiras linhas formam a comparação obrigatória do ataque químico.
Volte a Etched, mantenha 50x, altere para Lengthwise e registre a terceira linha. Compare-a com a primeira: muda apenas a orientação.
Volte a Cross → Etched, selecione 100x e registre a quarta linha. Compare-a com a primeira: muda apenas a ampliação.
Etched e Non-etched selecionam imagens preparadas previamente; você não realiza um ataque químico remoto. Descreva apenas características visíveis e indique uma limitação da qualidade da imagem.
Tabela de observação da microestrutura
Use uma linha por condição de imagem. Sempre que possível, altere um fator de cada vez. Registre características qualitativas e observações sobre a qualidade da imagem; não invente valores numéricos para o tamanho dos grãos.
| Material / liga / tratamento | Orientação da seção | Com ataque? | Ampliação | Características visíveis | Observação sobre foco/brilho/qualidade | Limitação da interpretação |
|---|---|---|---|---|---|---|
Escolha duas linhas nas quais apenas um fator de visualização mudou. O que mudou, o que permaneceu igual e qual característica ficou mais fácil ou mais difícil de ver?
3. Da imagem à hipótese
20 min
A microestrutura pode sugerir por que um material se comporta de determinada maneira, mas uma imagem isolada raramente comprova uma propriedade mecânica. Primeiro, separe as mudanças de visibilidade das características reais do material. Depois, relacione uma característica visível do material a uma hipótese cautelosa e indique o ensaio que poderia confirmá-la.
Compare duas imagens da mesma amostra, com a mesma orientação da seção e a mesma ampliação, alterando apenas a opção Atacado para Não atacado. O que o ataque revelou ou tornou mais nítido?
Descreva uma característica observável e formule uma hipótese condicional: indique qual identificação independente dessa característica seria necessária antes de relacioná-la a uma propriedade mecânica. Depois, indique qual ensaio do Materials seria necessário para verificar essa propriedade.
Por que você deve evitar informar um tamanho exato de grão nesta atividade sem escala calibrada, método de medição validado e amostragem representativa?
4. Interpretação da microestrutura
8 min
Escreva um parágrafo de interpretação da microestrutura. Inclua a sequência de seleção da amostra, duas condições de imagem comparadas, a diferença visível mais importante, a identificação independente necessária para interpretar essa característica, uma hipótese condicional sobre propriedades, o ensaio adicional necessário para confirmá-la e uma limitação da interpretação.
5. Discussão oral opcional e sem nota: teste uma segunda interpretação
15 min
Com um colega ou com o professor, escolha mais um par de imagens controladas da sua tabela. Discuta qual característica visível sustenta uma interpretação provisória, qual explicação alternativa ainda é possível e qual imagem, escala ou ensaio adicional do Materials ajudaria a distinguir as explicações. Não é necessário entregar uma resposta escrita. Não identifique uma fase nem a composição apenas pelo contraste.
