Ensaio de impacto em corpo de prova entalhado: tenacidade e evidências de fratura
Os estudantes usam o laboratório remoto Materials para observar ensaios de impacto em corpos de prova entalhados, relacionar a energia de impacto absorvida à tenacidade, comparar tratamentos e interpretar superfícies de fratura com cautela.
New to LabsLand? Create your teacher account
Learning Outcomes
Explicar por que ensaios de impacto em corpos de prova entalhados são usados para comparar tenacidade.
Usar evidências do vídeo e do resultado do ensaio de impacto para comparar tratamentos de materiais.
Distinguir dureza ou resistência mecânica de tenacidade ao impacto.
Interpretar observações da superfície de fratura sem fazer afirmações excessivas.
Indicar as limitações de um resultado de impacto obtido com uma única temperatura e um único corpo de prova.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
1. Por que usar um entalhe e um impacto rápido?
15 min
Um ensaio de impacto em corpo de prova entalhado investiga algo diferente de um ensaio de tração ou dureza: quanta energia o corpo de prova consegue absorver durante um processo rápido de fratura?
O entalhe concentra a tensão em um ponto. Isso torna o ensaio sensível ao comportamento frágil, ao tratamento térmico, à microestrutura e à temperatura. Um material pode ser duro ou resistente e, ainda assim, absorver pouca energia de impacto se fraturar de forma repentina.

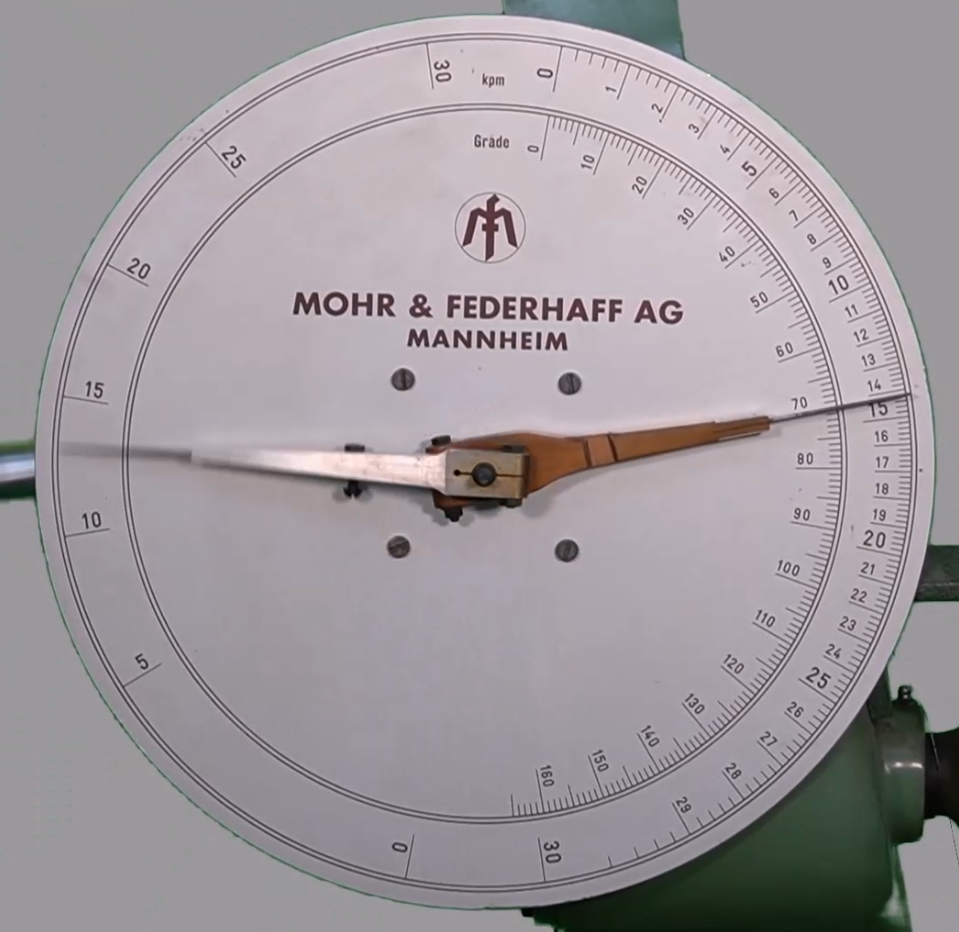

Em um ensaio de impacto com pêndulo, o martelo parte de uma quantidade conhecida de energia mecânica. A ruptura do corpo de prova consome parte dessa energia, por isso o pêndulo sobe menos depois do impacto. O laboratório pode informar esse resultado diretamente como energia absorvida ou mostrar uma vista final da escala ou do rebote. Se a escala estiver identificada como energia absorvida, um valor maior significa que o corpo de prova absorveu mais energia durante a fratura.

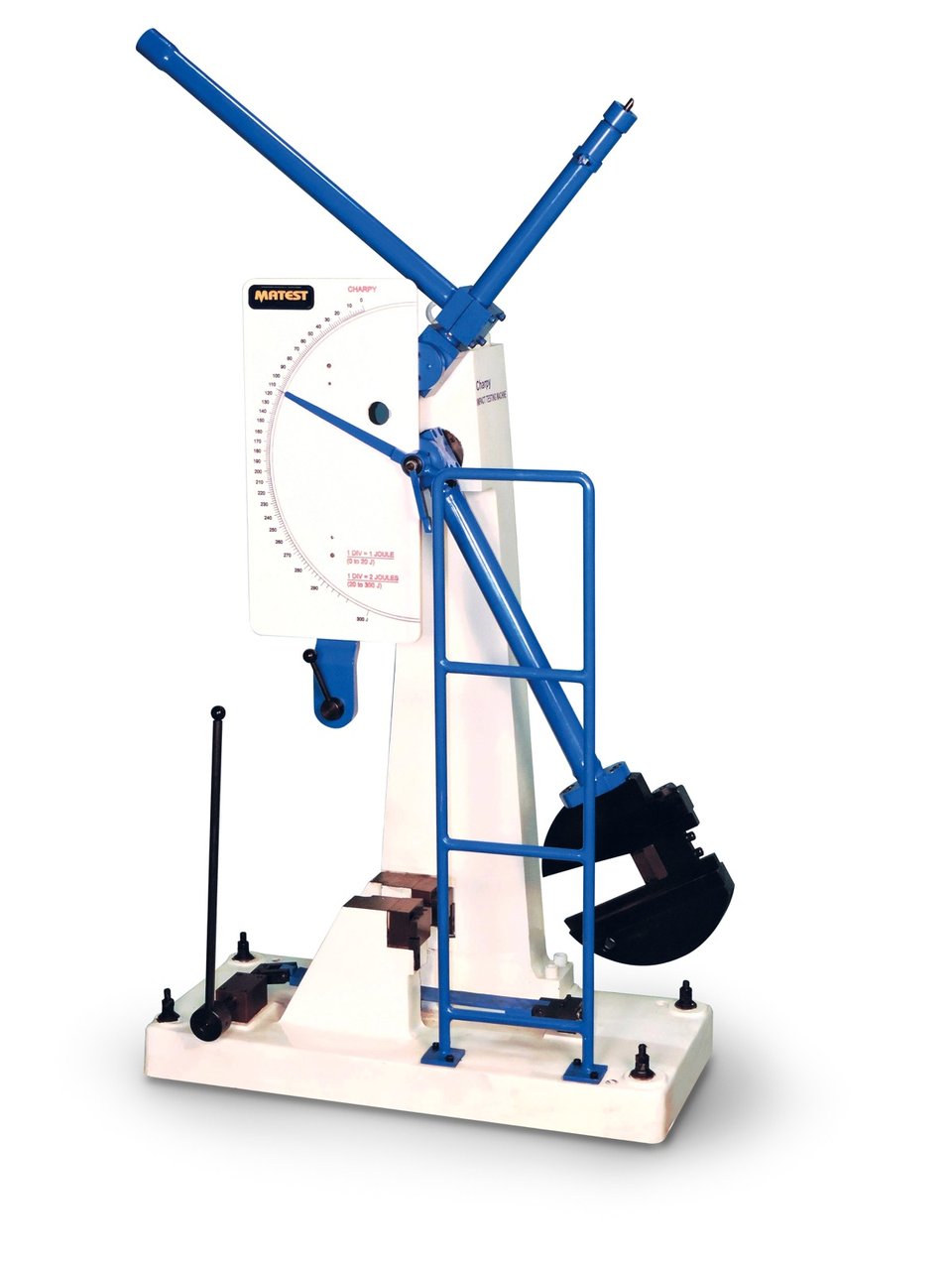

Configuração do ensaio de impacto em corpo de prova entalhado
O resultado não é apenas um número. O vídeo, a escala final e a aparência da fratura também são evidências, mas só interprete o sentido da escala quando sua identificação estiver clara.
Por que um ensaio de impacto usa um corpo de prova entalhado em vez de uma barra lisa? Explique em termos de concentração de tensão e fratura.
Qual afirmação é cientificamente mais segura?
2. Observe as evidências do impacto
25 min
Use a rota Ensaio de impacto em corpo de prova entalhado do laboratório Materials. Sempre que possível, compare tratamentos da mesma liga, pois assim a comparação trata do processamento, não de composições químicas completamente diferentes.
Evidências do resultado de impacto
Se houver uma escala ou um valor visível, registre-o. Se a evidência importante for visual, descreva-a com precisão e identifique a fonte.
Abra o Materials e realize um ensaio de impacto
Abra o Materials a partir desta atividade.
Escolha Ensaio de impacto em corpo de prova entalhado.
Comparação recomendada: aço / C45 com os tratamentos Endurecido e Recozimento suave.
Observe o vídeo do impacto, a escala final ou imagem do resultado e as evidências de fratura.
Registre uma linha para cada rota do corpo de prova.
Se o laboratório fornecer repetições, mantenha-as separadas antes de calcular qualquer média.
Evidências do impacto em corpo de prova entalhado
Use uma linha por corpo de prova ou repetição. Se a energia absorvida estiver visível, registre o valor e a unidade. Caso contrário, registre a observação da escala final ou da fratura e marque o campo do valor como não visível.
| Material / liga / tratamento | Repetição | Energia absorvida, se visível | Observação da fratura | Evidência do vídeo/escala | Confiança e justificativa |
|---|---|---|---|---|---|
Quais duas linhas formam a comparação mais justa e por quê? Mencione a liga, o tratamento e o tipo de evidência.
3. Relacione energia, fratura e tratamento
25 min
Com base em suas evidências de impacto, qual corpo de prova parece ser mais tenaz neste ensaio? Use a energia absorvida se estiver visível; caso contrário, use as evidências da escala ou da fratura.
Interprete a aparência da fratura com cautela. Uma superfície mais plana, brilhante ou semelhante à clivagem pode sugerir comportamento mais frágil. Uma superfície mais rugosa ou fibrosa, com lábios de cisalhamento visíveis ou maior deformação perto do entalhe, pode sugerir comportamento mais dúctil. Uma imagem de baixa resolução permite apenas afirmações cautelosas.
Descreva uma característica visível da superfície de fratura. Ela sugere um comportamento mais frágil ou mais dúctil? Explique com cautela.
Por que esta atividade não permite afirmar uma curva completa de transição dúctil-frágil?
4. Conclusão do ensaio de impacto
10 min
Escreva um parágrafo curto de relatório do ensaio de impacto. Inclua a comparação, as evidências da energia absorvida ou do comportamento da fratura, a interpretação da tenacidade e uma limitação.
