Escolher um material: dureza, tenacidade e resistência
Os estudantes usam o laboratório remoto Materials para comparar evidências de dureza, impacto e tração e recomendar uma combinação para uma peça sujeita a riscos, impactos e carregamentos que podem ultrapassar o limite de escoamento e causar deformação permanente, ou levar à ruptura.
Entre com uma conta de professor para preparar uma sessão. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Distinguir dureza, tenacidade e resistência como propriedades diferentes.
Avaliar preliminarmente a adequação de uma combinação de material / liga / tratamento usando evidências coletadas na sessão e evidências de referência.
Relacionar um ensaio de laboratório a uma necessidade de projeto.
Evitar conclusões como 'o material mais duro é sempre o melhor'.
Defender uma escolha de material com evidências e uma limitação.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
1. O problema de projeto
8 min
Escolha um material para o puxador de uma gaveta da oficina escolar. Uma gaveta presa submete o puxador à tração, e uma ferramenta pode atingi-lo. Primeira prioridade: evitar deformação permanente ou ruptura ao puxar. Segunda prioridade: suportar impactos acidentais sem fratura frágil. Marcas superficiais são menos importantes. Examine o aço 1.4301, no estado de fornecimento, como candidato preliminar. Os corpos de prova não são puxadores prontos: uma carga segura também exige dimensões, detalhes de fixação e ensaios adequados.
Não existe uma única propriedade que torne um material “bom” para qualquer uso. Nesta atividade, você comparará três propriedades diferentes:
- Dureza: resistência da superfície a marcas ou riscos.

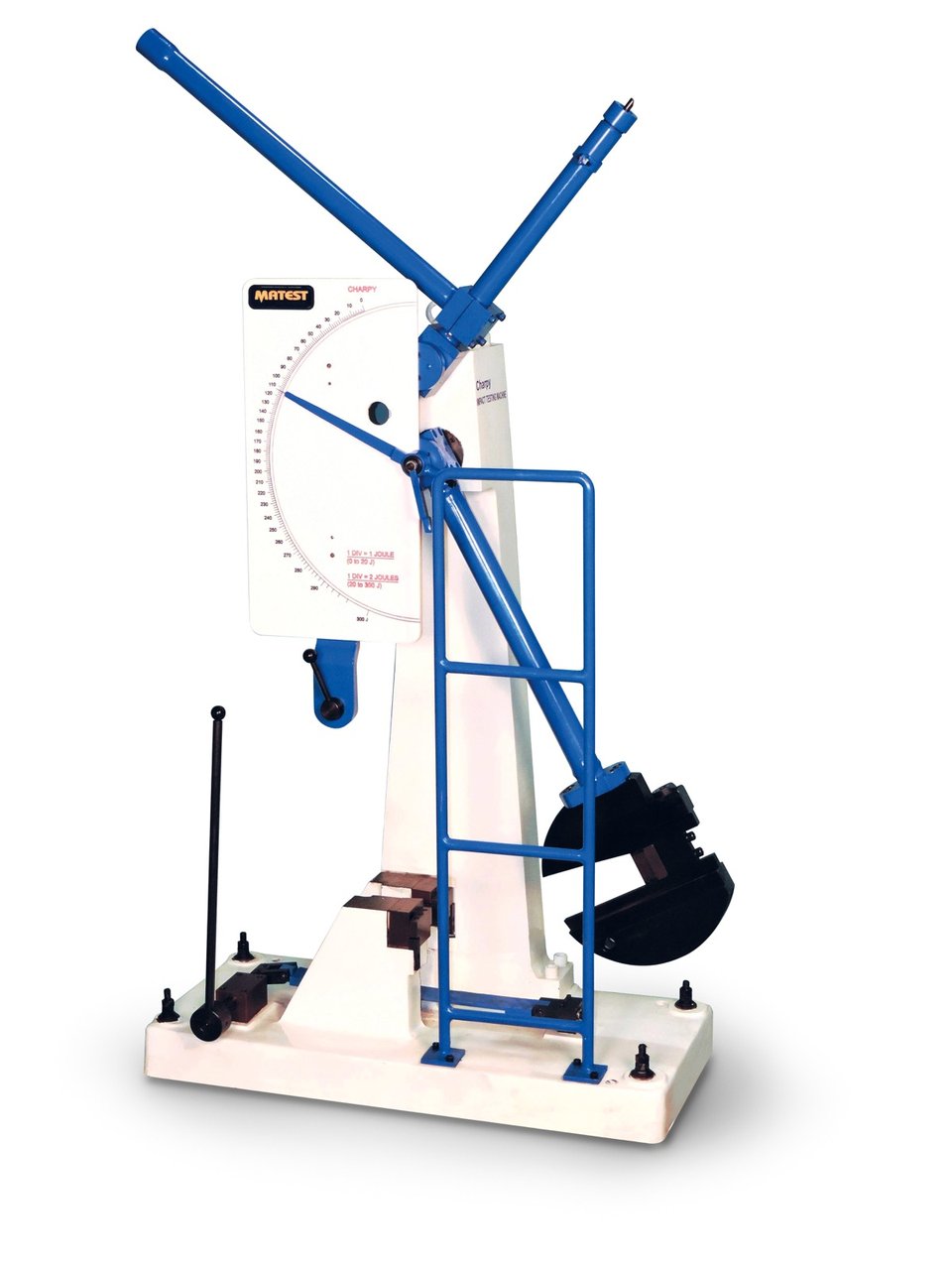

- Tenacidade: capacidade de absorver energia durante um impacto sem sofrer fratura frágil.
- Resistência mecânica: capacidade de suportar cargas ou tensões de tração antes de ultrapassar o limite de escoamento e sofrer deformação permanente, ou antes de romper. Ela não é igual à rigidez: a rigidez e a geometria da peça influenciam quanto ela se deforma elasticamente sob carga.
Qual ensaio responde mais diretamente à primeira prioridade do puxador e por quê? Diferencie dureza, tenacidade e resistência.
2. Observe ensaios de materiais
22 min
O laboratório permite selecionar material, liga, tratamento e método de ensaio. Use somente a rota verificada ou outra rota que esteja visível na sessão, que o professor tenha verificado separadamente antes da aula e que depois tenha indicado. Se a tela mostrar um número, copie também a unidade; se mostrar somente imagem ou vídeo, descreva a evidência visível.
Abra o Materials e reúna evidências
Abra Materials pela atividade. Selecione steel → 1.4301 → as delivered → Hardness measure → HV1.

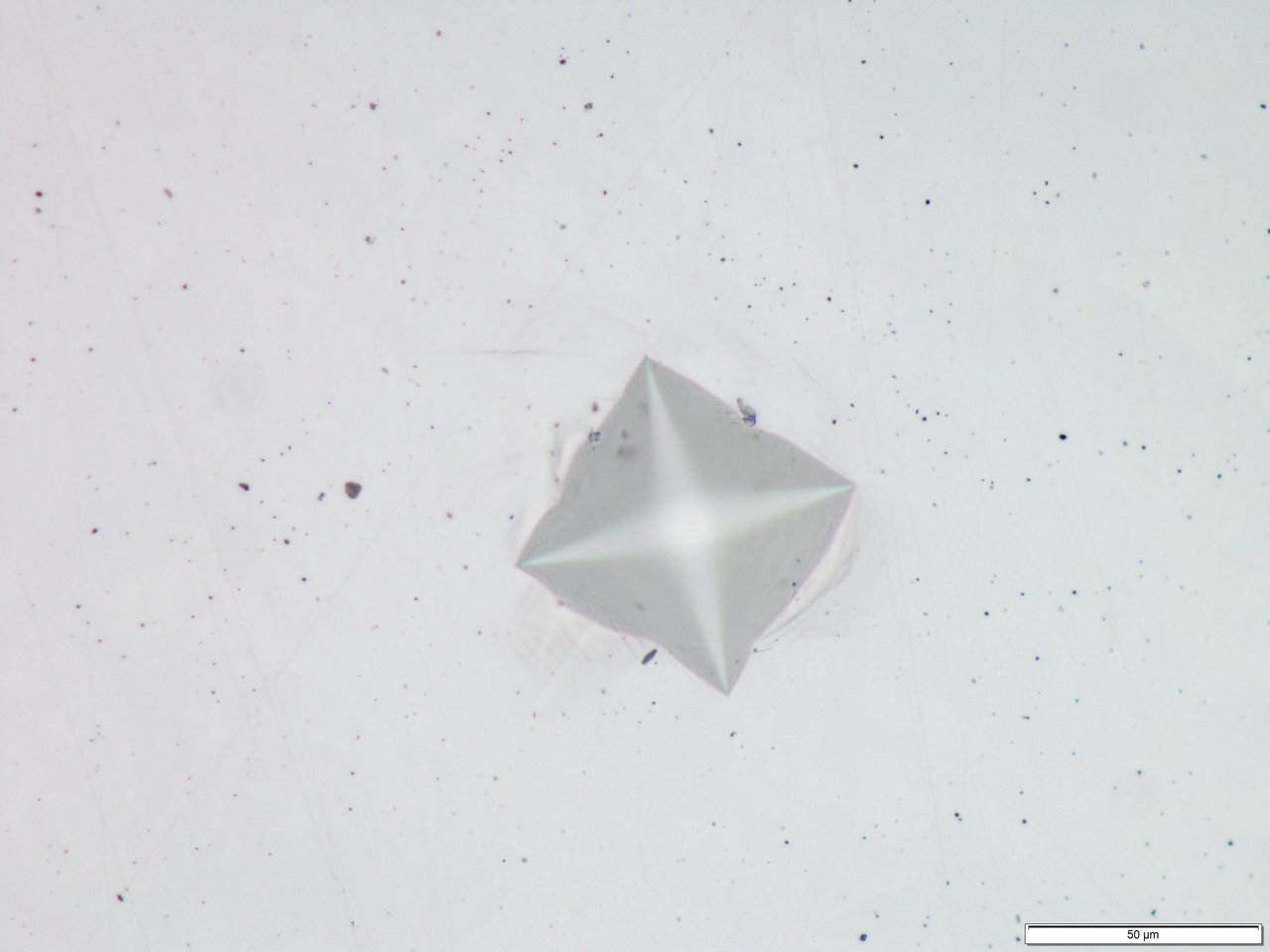

Faça o ensaio de dureza e registre material, método, impressão e valores com designação completa. HV1 identifica a condição Vickers; sozinho não é um valor de dureza.
Use a foto de impacto e os dados de tração abaixo da mesma liga e tratamento. Registre as duas linhas como referências.
Em uma sessão mais longa, o professor pode indicar outro ensaio disponível. Distinga corpo de prova e fonte; não deduza uma propriedade de outra.
Evidência de referência incluída — mesmo material: aço / 1.4301 / estado de fornecimento.

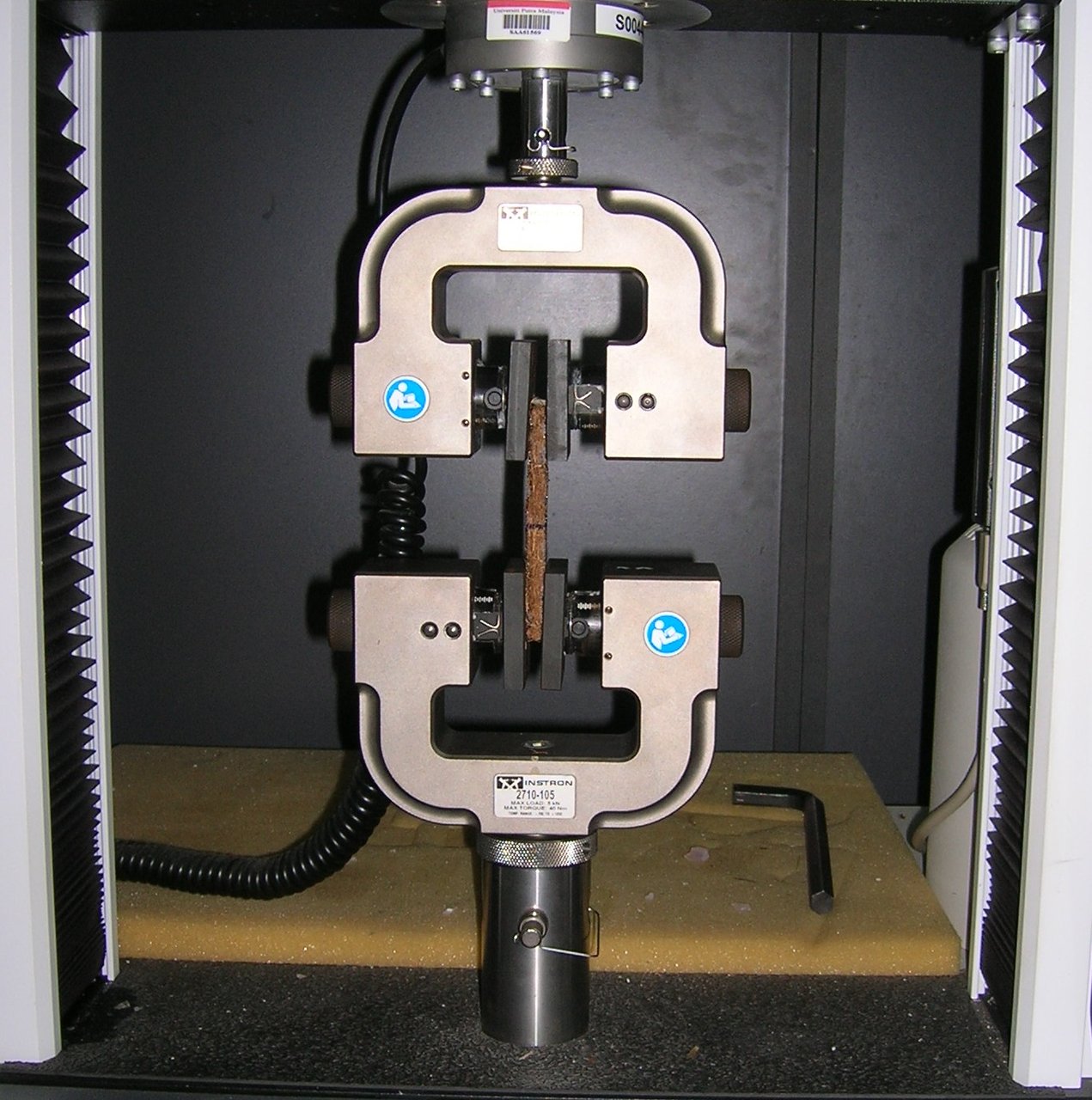

| Ensaio | Fonte exata | Evidência utilizável | Limite | |---|---|---|---| | Impacto | 14301_D_NBI_V1_FS_1 | Observe a foto de fratura abaixo. Descreva textura e bordas visivelmente deformadas. | A foto sozinha não fornece energia absorvida nem prova que o puxador suporta impactos. | | Tração | 14301_D_TT_V2_Value.csv | Força máxima registrada: 58,528 kN a 25,334 mm de deslocamento da máquina; força final registrada: 22,6432 kN a 31,4555 mm. | Força e deslocamento da máquina não são tensão e deformação específica. Sem geometria do corpo de prova, não os converta em carga admissível do puxador nem resistência em MPa. |
Combine as duas referências com sua observação de dureza. São da mesma liga e tratamento, mas de corpos de prova e ensaios diferentes. Identifique as duas linhas como evidência de referência incluída.

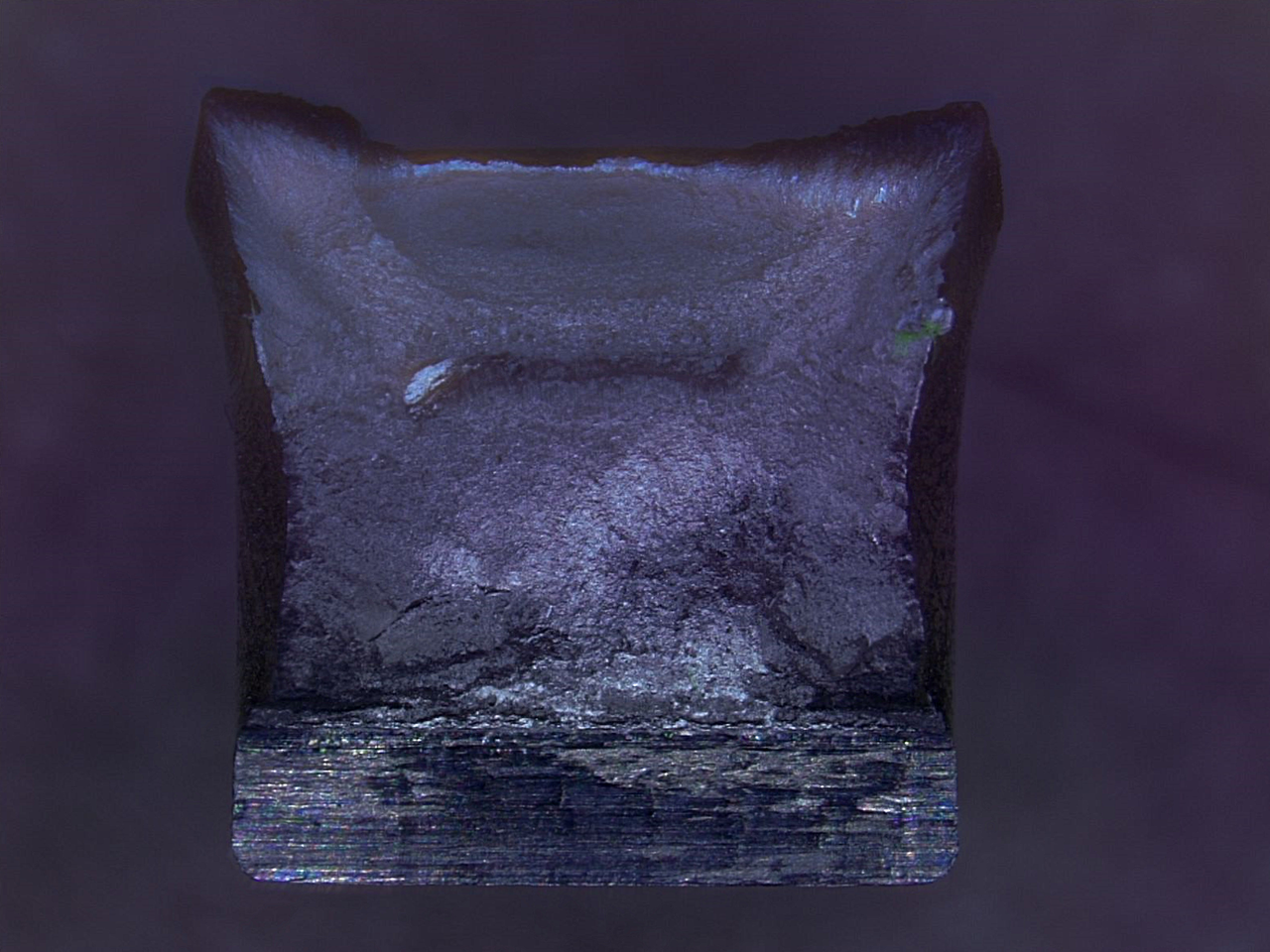

Superfície de fratura de corpo de prova entalhado de aço 1.4301 após impacto, com textura e bordas deformadas.
Evidências das propriedades dos materiais
Complete três linhas: sua observação de dureza e as duas referências incluídas. Identifique fonte, material/liga/tratamento, propriedade, evidência e confiança justificada. Não é fornecida energia de impacto numérica; deixe essa célula opcional vazia.
| Ensaio e fonte da evidência | Procedência exata da evidência | Material / liga / tratamento | Propriedade avaliada | Evidência observada | Número e unidade, se houver | Confiança e justificativa |
|---|---|---|---|---|---|---|
Qual afirmação usa melhor os ensaios do laboratório?
3. Decida com critérios
15 min
Escolha duas propriedades que representem requisitos de projeto potencialmente concorrentes para a peça da oficina. Explique por que ambas são importantes e avalie se a tabela contém medições comparáveis da mesma combinação de material / liga / tratamento. Não afirme nem insinue uma relação de compensação ou um padrão oposto, a menos que as duas propriedades tenham sido medidas de modo comparável em pelo menos duas combinações ou condições e os resultados mostrem esse padrão; caso contrário, indique qual comparação ainda falta.
Para a peça da oficina, indique a combinação candidata preliminar de material / liga / tratamento mais bem sustentada ou declare explicitamente, com base nas evidências, que nenhuma combinação candidata tem sustentação suficiente. Use evidências dos ensaios e identifique qual evidência exata da mesma rota — material / liga / tratamento e propriedade —, qual limite de aceitação ou qual comparação válida e diretamente aplicável ainda falta para tomar uma decisão firme.
4. Recomendação final
10 min
Escreva 4–5 frases ao responsável pela oficina sobre o puxador da gaveta. Nomeie a liga e o tratamento estudados. Use duas observações, indicando qual veio do seu ensaio e qual das referências fornecidas. Explique o que mostram sobre as prioridades de tração e impacto e o que não permitem afirmar. Termine com uma recomendação preliminar ou um veredito inconclusivo e um teste ou limite de projeto específico necessário antes de aprovar o puxador.
