Analisis mikrostruktur: imej metalografi terkawal
Pelajar menggunakan laluan mikrostruktur Materials untuk membandingkan imej terpunar dan tanpa punaran, orientasi keratan, pembesaran, fokus dan kecerahan, kemudian mengaitkan pemerhatian mikrostruktur dengan hipotesis tentang sifat mekanikal.
Log masuk dengan akaun pendidik untuk menyediakan sesi kelas. Pelajar menyertai dengan kod kelas.
Kali pertama menggunakan LabsLand? Cipta akaun guru anda
Hasil pembelajaran
Menjelaskan sebab penggilapan, punaran, orientasi keratan dan pembesaran mempengaruhi keterlihatan mikrostruktur.
Menggunakan kawalan mikrostruktur Materials untuk membandingkan imej secara sistematik.
Menghuraikan ciri mikrostruktur yang kelihatan tanpa membuat dakwaan kuantitatif yang tidak disokong.
Mengaitkan pemerhatian mikrostruktur dengan hipotesis tentang sifat mekanikal.
Menyatakan bukti tambahan yang diperlukan untuk mengesahkan dakwaan tentang sifat.
Pratonton aktiviti pelajar
Kandungan aktiviti
Pratonton sahaja. Dalam sesi kelas, pelajar boleh mengisi jawapan dan menyerahkan hasil kerja mereka kepada guru.
1. Mengapa sampel perlu disediakan untuk pemerhatian mikrostruktur
12 min
Mikrostruktur ialah susunan butiran, fasa, inklusi, ciri ubah bentuk dan struktur berskala kecil yang lain di dalam sesuatu bahan. Mikrostruktur membantu menjelaskan sebab dua kepingan logam dengan nama umum yang sama boleh berkelakuan berbeza selepas pemprosesan.
Dalam metalografi, penyediaan adalah penting:
- Penggilapan: mengurangkan calar supaya permukaan dapat diperhatikan.
- Punaran: ialah langkah penyediaan permukaan yang mengubah kontras dan boleh menjadikan sempadan atau kawasan yang kelihatan berbeza lebih jelas. Kontras sahaja tidak mengenal pasti fasa atau komposisi.
- Orientasi keratan: penting kerana keratan membujur dan keratan rentas boleh memotong ciri dengan cara yang berbeza.
- Pembesaran: mengubah skala ciri yang dapat dilihat, tetapi pembesaran tinggi tidak semestinya lebih baik jika fokus atau medan pandangan kurang baik.
Asingkan dua idea berikut. Dalam aktiviti ini, pilihan ma.Etched/ma.Non-etched memilih imej bagi keadaan permukaan terpunar atau tidak dipunar yang telah disediakan terlebih dahulu; pilihan itu tidak memunar sampel secara langsung dan tidak mengubah komposisi bahan. Fokus, kecerahan dan pembesaran pula melaraskan paparan. Tanpa bukti tambahan, huraikan hanya bentuk, sempadan, jalur, garis, bintik, kontras dan taburan yang benar-benar kelihatan. Label seperti sempadan butiran, juzuk, inklusi atau ciri ubah bentuk memerlukan bukti bebas. Hipotesis tentang sifat mekanikal mestilah bersyarat: contohnya, jika bukti bebas mengesahkan bahawa sesuatu sempadan ialah sempadan butiran, butiran yang lebih halus boleh meningkatkan kekuatan alah; juzuk keras yang telah dikenal pasti melalui bukti bebas boleh meningkatkan kekerasan sambil mengurangkan keliatan. Imej mikrostruktur sahaja tidak mengesahkan identiti fasa atau komposisi kimia. Hubungan dengan sifat kekal sebagai hipotesis sehingga diperiksa dengan data ujian tegangan, kekerasan atau impak.

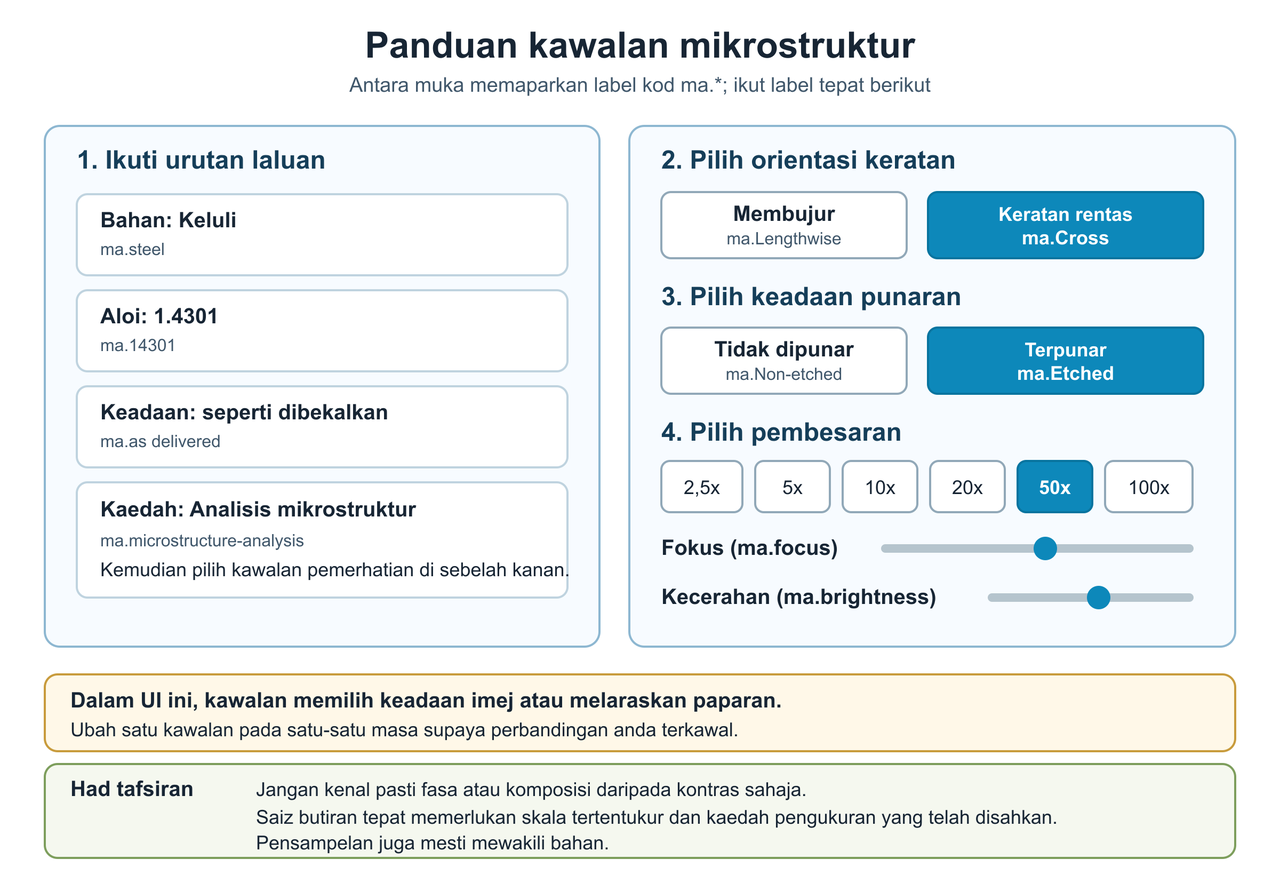

Panduan Bahasa Melayu untuk kawalan pemerhatian mikrostruktur
Imej panduan ini menterjemahkan kawalan; antara muka langsung kini memaparkan kod yang disenaraikan dalam langkah makmal. Laluan mikrostruktur ialah aktiviti pemerhatian imej. Dalam UI, kawalan memilih keadaan imej atau melaraskan paparan; kawalan tidak mengubah komposisi bahan.
Mengapakah sampel logam terpunar boleh menunjukkan ciri yang sukar dilihat pada sampel yang digilap tetapi tidak dipunar? Apakah yang masih tidak dapat dikenal pasti daripada kontras sahaja?
Pernyataan manakah yang paling sesuai untuk kerja mikroskopi?
2. Bandingkan imej mikrostruktur secara sistematik
20 min

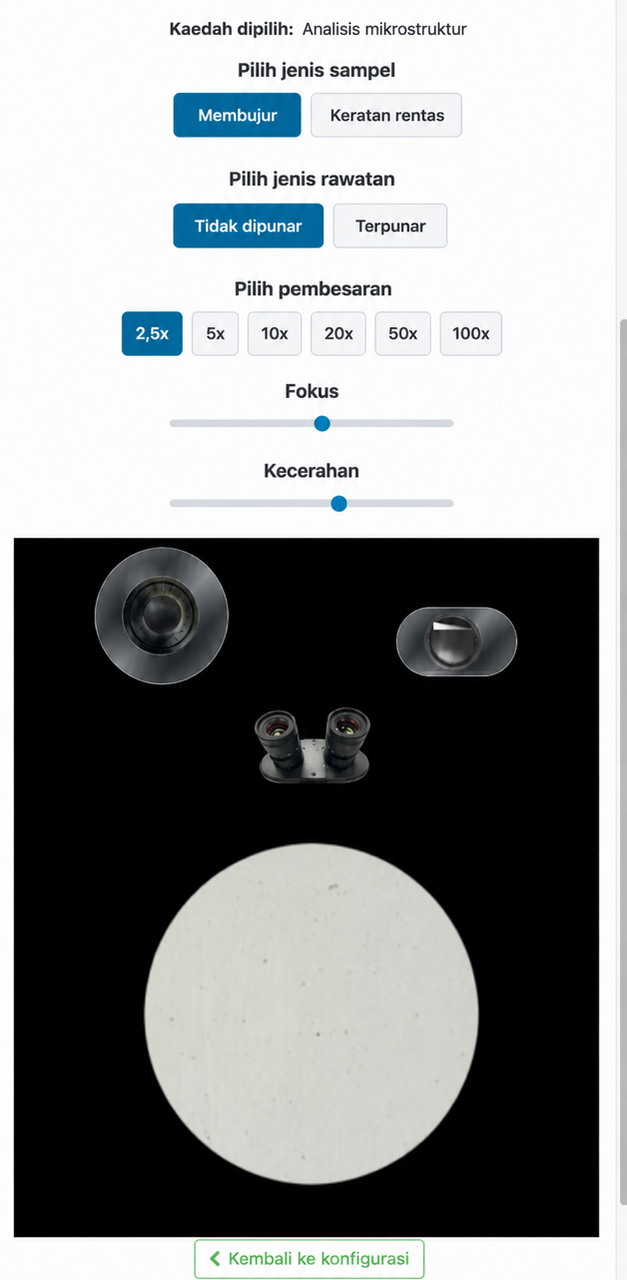

Gunakan laluan mikrostruktur dalam Materials. Mulakan dengan satu bahan, aloi dan rawatan, kemudian ubah satu faktor paparan pada satu-satu masa.

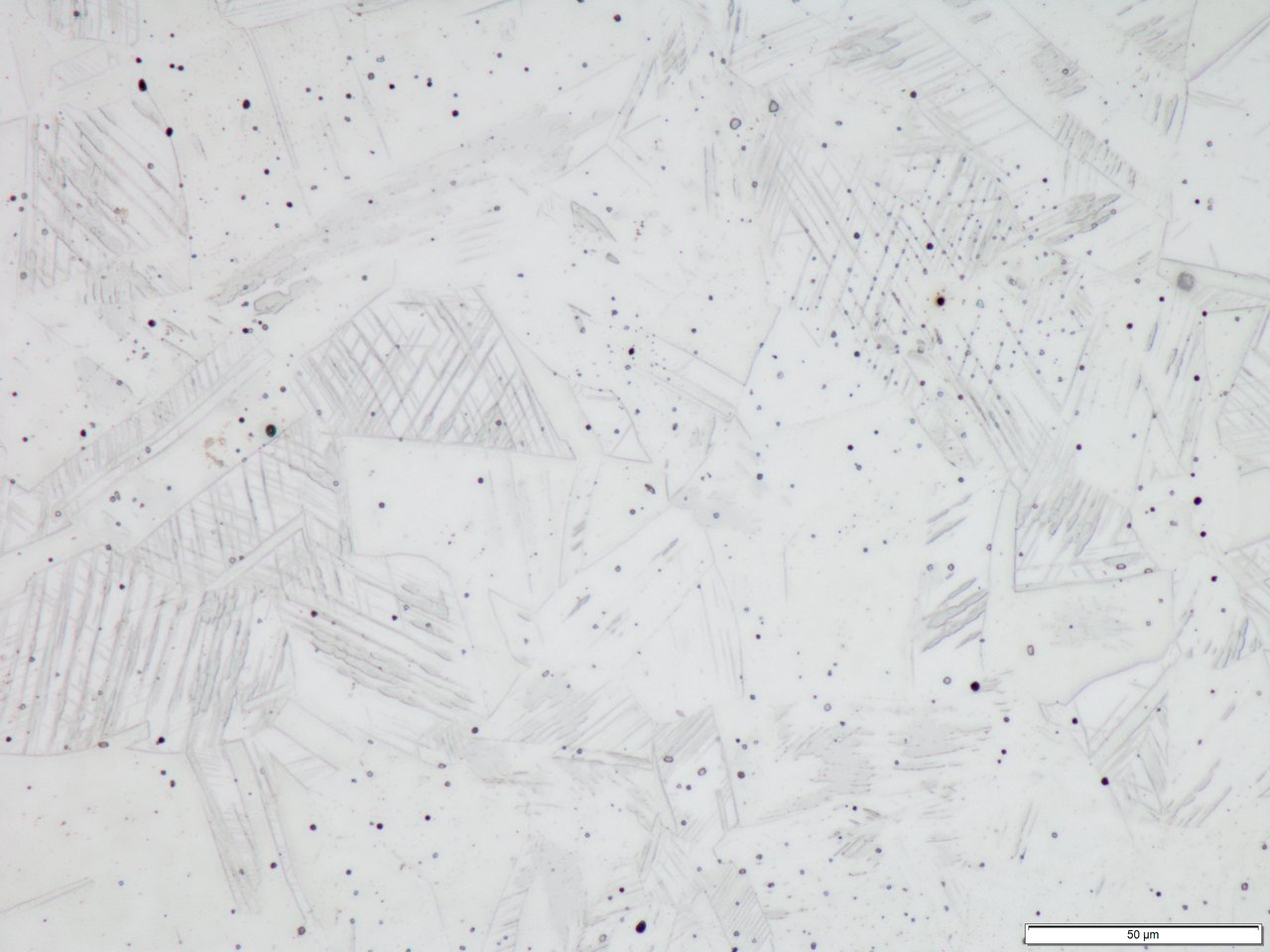

Contoh mikrostruktur keluli terpunar
Jangan laporkan saiz butiran yang tepat tanpa skala tertentukur, kaedah pengukuran yang telah disahkan dan pensampelan yang mewakili. Kewujudan bar skala atau alat antara muka sahaja tidak mencukupi. Huraikan ciri yang kelihatan secara kualitatif.
Buka Materials dan perhatikan mikrostruktur
Buka Materials dan pilih steel → 1.4301 → as delivered → Microstructure analysis.
Catat baris pertama pada Cross → Etched → 50x. Laraskan fokus dan kecerahan supaya ciri kelihatan jelas.
Kekalkan spesimen, orientasi dan pembesaran; tukar hanya kepada Non-etched. Catat baris kedua. Dua baris pertama ini ialah perbandingan punaran yang wajib.
Kembali kepada Etched, kekalkan 50x, tukar kepada Lengthwise dan catat baris ketiga. Bandingkan dengan baris pertama: hanya orientasi berubah.
Kembali kepada Cross → Etched, pilih 100x dan catat baris keempat. Bandingkan dengan baris pertama: hanya pembesaran berubah.
Etched dan Non-etched memilih imej yang disediakan lebih awal; anda tidak menjalankan punaran kimia dari jauh. Huraikan hanya ciri yang kelihatan dan nyatakan satu batasan kualiti imej.
Jadual pemerhatian mikrostruktur
Gunakan satu baris bagi setiap keadaan imej. Ubah satu faktor pada satu-satu masa jika boleh. Rekodkan ciri kualitatif dan nota kualiti imej; jangan mereka-reka nilai saiz butiran. Imej sahaja tidak mengesahkan identiti fasa atau komposisi, jadi huraikan ciri yang benar-benar kelihatan melainkan bukti tambahan diberikan.
| Bahan / aloi / rawatan | Orientasi keratan | Terpunar? | Pembesaran | Ciri yang kelihatan | Nota fokus/kecerahan/kualiti | Batasan tafsiran |
|---|---|---|---|---|---|---|
Pilih dua baris yang berbeza hanya pada satu faktor paparan. Apakah yang berubah, apakah yang kekal sama, dan ciri apakah yang menjadi lebih mudah atau lebih sukar dilihat?
3. Daripada imej kepada hipotesis
20 min
Mikrostruktur boleh memberikan petunjuk tentang sebab sesuatu bahan berkelakuan dengan cara tertentu, tetapi satu imej sahaja jarang membuktikan sifat mekanikal. Mula-mula, asingkan perubahan keterlihatan daripada ciri bahan sebenar. Kemudian, gunakan satu ciri bahan yang kelihatan untuk merumuskan hipotesis tentatif dan nyatakan ujian yang dapat mengesahkannya.
Bandingkan imej terpunar dengan imej tanpa punaran bagi spesimen dan pembesaran yang sama. Apakah ciri yang ditampakkan atau menjadi lebih jelas selepas punaran?
Huraikan satu ciri yang kelihatan, nyatakan pengenalpastian bebas yang diperlukan sebelum mengaitkannya dengan sifat mekanikal, kemudian tulis hipotesis bersyarat dalam bentuk: “Jika bukti bebas mengesahkan bahawa ciri ini ialah ..., maka ... mungkin ...”. Nyatakan juga ujian Materials yang diperlukan untuk memeriksa sifat itu.
Mengapakah bar skala sahaja tidak mencukupi untuk melaporkan saiz butiran yang tepat dalam aktiviti ini? Nyatakan bukti dan kaedah tambahan yang diperlukan.
4. Tafsiran mikrostruktur
8 min
Tulis satu perenggan tafsiran mikrostruktur. Sertakan laluan spesimen, dua keadaan imej yang dibandingkan, perbezaan paling penting yang kelihatan, pengenalpastian bebas yang diperlukan untuk mentafsir ciri itu, satu hipotesis bersyarat tentang sifat mekanikal, ujian makmal tambahan yang diperlukan untuk mengesahkannya dan satu batasan tafsiran anda.
5. Perbincangan lisan pilihan tanpa markah: uji tafsiran kedua
15 min
Bersama rakan atau pensyarah, pilih satu lagi pasangan imej terkawal daripada jadual anda. Bincangkan ciri yang kelihatan yang menyokong tafsiran tentatif, penjelasan alternatif yang masih munasabah, serta imej, skala atau ujian Materials tambahan yang dapat membezakan antara kedua-dua penjelasan itu. Tiada jawapan bertulis diperlukan. Jangan kenal pasti fasa atau komposisi berdasarkan kontras sahaja.
