STM32 Mbed CodeIDE (2/8): secuencias de LED y temporización

Un solo parpadeo demuestra que la placa se puede programar; un patrón temporizado de LED puede comunicar información, como una secuencia de arranque, un aviso o un código de estado. La idea importante en esta lección no es solo "encender LED"; es que el orden del código más los retardos se convierten en comportamiento visible del hardware.

Un microcontrolador sigue exactamente el orden de tu código. El programa siguiente usará llamadas auxiliares como led_on(led1) para que el código se lea como la acción física que quieres ver.

Si escribes:

led_on(led1);
ThisThread::sleep_for(500ms);
led_on(led2);

entonces el LED 1 debería encenderse antes que el LED 2.
El LED 1 permanecerá encendido mientras se enciende el LED 2, porque el código todavía no ha llamado a led_off(led1).

Esta lección usa tres pines de salida Mbed disponibles en el laboratorio STM32 WB55RG:

- PB_13
- PB_14
- PB_15

Son salidas de LED verdes personalizados de la placa de entrenamiento. En los ejemplos locales de Mbed en CodeIDE son activos en bajo: escribir 0 enciende uno y escribir 1 lo apaga. Por eso el código inicial usa funciones auxiliares en vez de pedirte que memorices la polaridad 0/1 en bruto.

En Mbed, cada línea DigitalOut crea un objeto de salida conectado a un pin STM32. El objeto mantiene su último valor mientras el programa espera, así que ThisThread::sleep_for(500ms) pausa el código sin borrar el estado del LED que acabas de fijar.

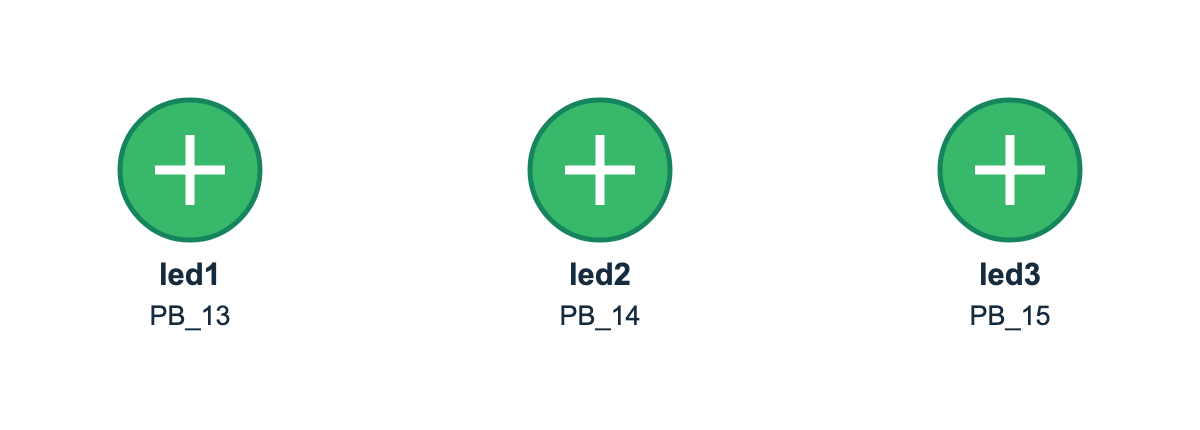

Usa este mapa cuando compares tu código con la cámara:

- led1 = PB_13 = LED verde más a la izquierda del grupo de tres.
- led2 = PB_14 = LED verde central de ese grupo.
- led3 = PB_15 = LED verde más a la derecha de ese grupo.

En el encabezado auxiliar DigitalOut &led, el & significa que la función trabaja sobre el objeto LED real que le pasas, no sobre una copia. En 500ms, ms significa milisegundos.

Planifica dos compilaciones y unos 20 minutos de laboratorio activo. La versión 1 usa orden de izquierda a derecha y 500ms; la versión 2 cambia solo el retardo de paso a 250ms o 1000ms. Mientras esperas en la cola, responde la pregunta sobre el patrón acumulativo, elige la segunda temporización y escribe el orden esperado.

El código inicial contiene exactamente cuatro marcadores que impiden compilar. Sustituye los TODO 1-4 antes de guardar o compilar. Busca TODO; un archivo listo para compilar no tiene coincidencias.

#include "mbed.h"

DigitalOut led1(PB_13, 1);
DigitalOut led2(PB_14, 1);
DigitalOut led3(PB_15, 1);

void led_on(DigitalOut &led) {
    led = 0;
}

void led_off(DigitalOut &led) {
    led = 1;
}

void all_off() {
    led_off(led1);
    led_off(led2);
    led_off(led3);
}

int main() {
    // 1: sustituye el marcador temporal por 500ms para la versión 1.
    const auto step_delay = TODO_STEP_DELAY;
    const auto reset_delay = 1000ms;
    all_off();

    while (true) {
        // 2-4: usa cada LED una vez para crear el orden izquierda-derecha.
        led_on(TODO_FIRST_LED);
        ThisThread::sleep_for(step_delay);

        led_on(TODO_SECOND_LED);
        ThisThread::sleep_for(step_delay);

        led_on(TODO_THIRD_LED);
        ThisThread::sleep_for(reset_delay);

        all_off();
        ThisThread::sleep_for(reset_delay);
    }
}

Registra por separado las dos versiones probadas. Como el código inicial mantiene encendidos los LED anteriores hasta que se ejecuta all_off(), la secuencia visible esperada es acumulativa: LED 1 encendido -> LED 1+2 encendidos -> LED 1+2+3 encendidos -> todos apagados.

Mantén el orden izquierda-derecha de los TODO en el archivo final. El único cambio de la segunda compilación es la temporización: 250ms permite comparar un patrón más rápido; 1000ms ofrece una comparación más lenta y fácil de ver por cámara. Ambas opciones son válidas si coinciden con la evidencia.
