LED-এর রোধক দরকার কেন?

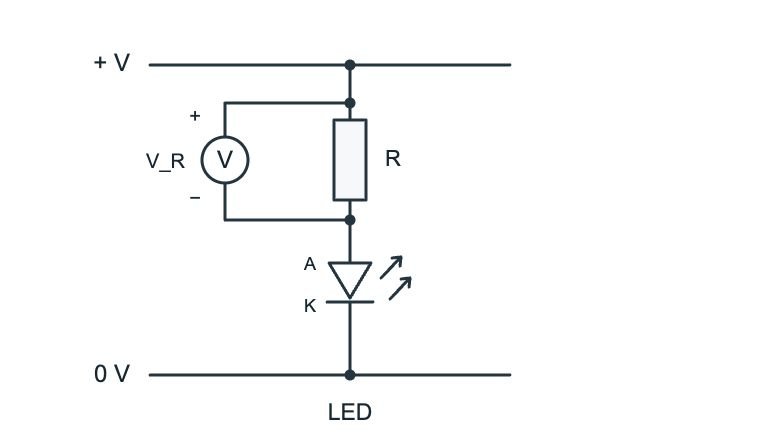

ল্যাবের বোতাম বাস্তব যন্ত্রে আগে থেকেই সংযুক্ত বর্তনী খুলবে। শাখা হলো রোধক ও LED-সহ তড়িৎপ্রবাহের একটি পথ। LED-এর অ্যানোড (A) ও ক্যাথোড (K) আছে; তাদের দিক ঠিক করা আছে। ধনাত্মক উৎসের মান পড়তে বা বদলাতে DC পাওয়ার সাপ্লাই, আর মাপা ভোল্টেজ পড়তে মাল্টিমিটার বেছে নাও। প্রতিটি পরিবর্তনের পর পরিমাপ করুন চাপো এবং ফল ও যন্ত্রের ছবি হালনাগাদ হওয়া পর্যন্ত অপেক্ষা করো। শুধু সেটিং বদলালে নতুন ফল আসে না। কীবোর্ড দিয়ে ভোল্টেজ ঠিক করতে নবের ওপর ফোকাস আনো: বাম/ডান তির পরিবর্তনের ধাপের আকার বদলায়; ওপর/নিচ তির মান বদলায়। মাপার আগে প্রদর্শিত ভোল্টেজ যাচাই করো।

মাল্টিমিটার রোধকের দুই প্রান্তের বিভব পার্থক্য $V_R$ পড়ে। VDC-এর মান ভোল্টে লেখো; mV-এ থাকলে 1 000 দিয়ে ভাগ করো। যেমন, 240 mV = 0.240 V। পর্দায় uV (মাইক্রোভোল্ট, µV) থাকলে 1 000 000 দিয়ে ভাগ করো: 300 uV = 0.000300 V। 1 kΩ রোধকের জন্য $I\,\text{(mA)}=V_R\,\text{(V)}$। 10 kΩ-এর জন্য ভোল্টে ভোল্টেজকে 10 দিয়ে ভাগ করলে mA পাওয়া যায়। এভাবে মাপা ভোল্টেজ ও দেওয়া রোধের মান থেকে তড়িৎপ্রবাহ গণনা করা হয়।

বাস্তব আলো দেখার জন্য ক্যামেরার ছবি ব্যবহার করো। অঙ্কনের আনুমানিক উজ্জ্বলতা সর্বশেষ ফলের চিত্ররূপ, আলোর পরিমাপ নয়; ক্যামেরার ছবি তুলনার সময় এটি বন্ধ রাখো। প্রতিফলনের কারণে LED-এর আলো বোঝা না গেলে, নিভে আছে ধরে না নিয়ে স্পষ্ট নয় বেছে নাও। যন্ত্রে অন্য অবস্থা-নির্দেশক বাতিও আছে। বর্তনীর LED স্পষ্ট না হলে একই বর্তনী ও ভোল্টেজ রেখে পরিমাপ করুন আর একবার চাপো। ফল ও ছবি হালনাগাদ হলে আবার LED দেখো। লিখিত উত্তরে প্রথম ও পুনরায় পড়া মান এবং দেখার স্বচ্ছতায় পরিবর্তন সংক্ষেপে লেখো; সারণিতে পুনরায় মাপা ফল ব্যবহার করো। তবুও LED বোঝা কঠিন হলে স্পষ্ট নয় বেছে নাও। অন্য বাতি দেখে সিদ্ধান্ত নিও না এবং প্রত্যাশিত উত্তর না পাওয়া পর্যন্ত বারবার মেপো না।

প্রতিটি ফলের নিচে যন্ত্রের নাম পড়ো: পরপর পরিমাপেও আলাদা বাস্তব Hive যন্ত্র ব্যবহৃত হতে পারে। তাই ছোট পার্থক্য আলাদা উপাদান থেকে আসতে পারে। আগের রেকর্ড হিসেবে চিহ্নিত ফল নতুন, স্বাধীন পরিমাপ নয়।

একটি বর্তনীর কাজ শেষ হলে Hive সেশন থেকে বেরিয়ে এই কার্যক্রমে ফিরে এসো, তারপর পরের ল্যাব বোতাম খোলো। প্রতিটি বোতাম নিজস্ব বর্তনী লোড করে; আগের বর্তনী পুনর্ব্যবহার বা মাল্টিমিটারের তার বদলাবে না।

সব পরিমাপের পর Hive থেকে বেরিয়ে এখানে ফিরে এসো। ল্যাবের কাজ সম্পন্ন চিহ্নিত করো, প্রতিটি আবশ্যক সারি ও উত্তর যাচাই করে কাজ জমা দাও।
