Plano inclinado: medindo a aceleração com dados reais
Os estudantes usam o laboratório remoto de Plano Inclinado para testar a relação entre distância e tempo ao quadrado, estimar a aceleração e discutir a incerteza dos dados reais.
New to LabsLand? Create your teacher account
Learning Outcomes
Coletar tempos medidos pelos sensores do laboratório remoto de Plano Inclinado.
Testar se a distância se relaciona melhor com o tempo ou com o tempo ao quadrado.
Estimar a aceleração usando d = 1/2 a t^2 e explicar as unidades.
Elaborar uma conclusão com afirmação, evidências e raciocínio que considere honestamente a incerteza das medições reais.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
Estruture a investigação
10 min
Um plano inclinado é uma rampa. Neste laboratório remoto, uma esfera desce por uma rampa e passa por seis sensores posicionados a distâncias conhecidas do início: 6, 16, 26, 36, 46 e 56 cm. Cada sensor registra o tempo decorrido desde o início do movimento até aquela posição.
Posição ou distância indica quanto a esfera percorreu desde o início. Tempo indica quanto ela demorou para chegar a uma posição. Velocidade indica quão rápido ela se move em um instante; aceleração indica como a velocidade muda. Antes de usar os dados, preveja como distância e tempo devem se relacionar quando a esfera parte quase do repouso e ganha velocidade. Pense se percorrer o dobro da distância exigiria exatamente o dobro do tempo, menos do que o dobro ou o mesmo tempo.
Se uma esfera parte do repouso e percorre o dobro da distância com aceleração aproximadamente constante, o que deve acontecer com o tempo decorrido?
Essa previsão está ligada a um modelo de aceleração aproximadamente constante. Nesse modelo, a distância não é diretamente proporcional ao tempo: ela é proporcional ao quadrado do tempo, escrito como t^2.
Nesta atividade, você estimará a aceleração ao longo do trilho. Esse valor não precisa ser g = 9,8 m/s^2, pois a esfera não está em queda vertical; ela se move por uma rampa com determinado ângulo. Somente um ensaio validado e quase vertical deve ser interpretado como estimativa de g.

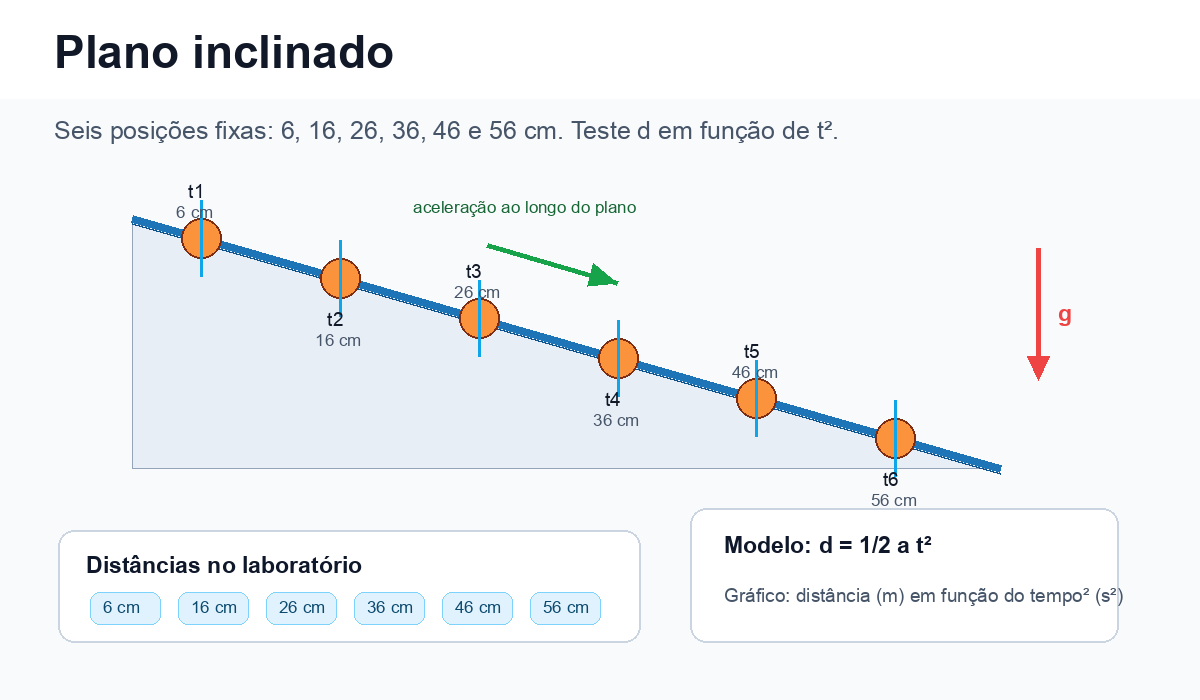

Modelo a ser testado
Use este modelo para relacionar as seis distâncias dos sensores com d = 1/2 a t^2. Aqui, d é a distância em metros, t é o tempo em segundos e a é a aceleração em m/s^2.
Explique sua previsão com suas próprias palavras. Inclua uma variável que deve permanecer constante durante o ensaio, como o modo de liberação, o ângulo ou a maneira de ler a tabela dos sensores.
Use o laboratório remoto de forma intencional
12 min

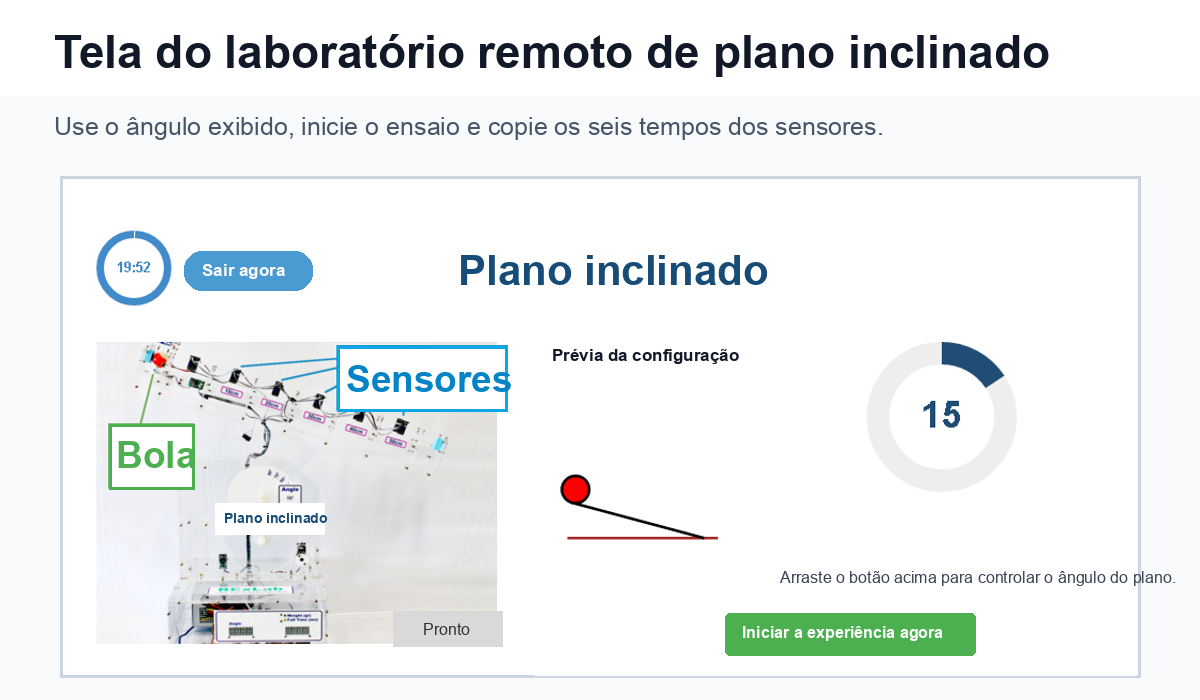

O que aparece no laboratório remoto
O laboratório permite iniciar o experimento, observar o movimento da esfera e ler seis tempos de sensores. O ângulo de 15 graus nesta imagem é apenas um exemplo; não copie 15 graus a menos que sua própria sessão mostre esse valor. Use e registre o ângulo exibido na sua sessão.
Estratégia de laboratório
Use um único ângulo para o conjunto principal de dados. Não altere o ângulo no meio da tabela: as seis linhas devem vir do mesmo ensaio ou da mesma configuração. Use o ângulo exibido na sessão, a menos que seu professor peça para mudá-lo antes de iniciar. O ângulo é medido a partir da posição horizontal da rampa. Suas evidências devem informar o ângulo real, mesmo que não seja 90 graus.
Abra o laboratório de Plano Inclinado
Abra o laboratório de Plano Inclinado pelo Teach.
Na interface em português, ajuste o ângulo em
Pré-visualização de configuraçãoe selecioneIniciar a experiência agora.Use o ângulo exibido para este ensaio. Se o professor indicar um valor específico, confirme antes de iniciar que o ângulo mostrado, medido a partir da horizontal, corresponde a ele.
Observe a esfera passar pelos sensores. Quando o ensaio terminar, a tabela mostrará
Sensores,Ângulo do plano inclinado,d (cm)et (ms). A versão atual pode exibir o título estranhoApagar resultadossobre essa tabela; trate-o apenas como o cabeçalho dos resultados.Copie os tempos decorridos para a tabela
Evidências dos tempos dos sensoresna próxima seção, um para cada posição: 6, 16, 26, 36, 46 e 56 cm.Registre o ângulo na pergunta seguinte. Se possível, inclua uma captura de tela ou uma anotação clara do ângulo junto às evidências do gráfico.
Reinicie somente para repetir um ensaio claramente malsucedido ou se o professor liberar a extensão de comparação de ângulos.
Qual ângulo você usou? Se o laboratório ou o professor fixou o ângulo, deixe isso claro.
Registre e processe as evidências
16 min
Complete uma linha para cada sensor. Em Distância (cm), digite as seis posições: 6, 16, 26, 36, 46 e 56 cm. Essas distâncias são medidas desde o início, não a partir do sensor anterior. Para o sensor de 16 cm, use 0,16 m, e não 0,10 m. Em Distância (m), divida os centímetros por 100. Em Tempo (s), copie o tempo do laboratório convertido em segundos; se aparecer em milissegundos, divida por 1.000. Em t^2 (s^2), multiplique o tempo em segundos por ele mesmo. Exemplo: se o tempo a 56 cm for 820 ms, então 56 cm = 0,56 m, 820 ms = 0,820 s e t^2 = 0,820^2 = 0,6724 s^2. Use a coluna de observações para dúvidas, arredondamentos ou leituras incomuns. Se a tabela renderizada mostrar linhas extras em branco, deixe-as vazias.
Evidências dos tempos dos sensores
Preencha exatamente as seis linhas dos sensores. Digite, em ordem, as distâncias 6, 16, 26, 36, 46 e 56 cm. Elas são posições medidas desde o início, não intervalos entre sensores. Informe a distância em metros, o tempo convertido em segundos e t^2 calculado a partir desse tempo. Não use linhas extras em branco.
| Distância cm | Distância m | Tempo s | t^2 s^2 | Observação ou dúvida |
|---|---|---|---|---|
Escreva as duas conversões que você usou: de centímetros para metros e de milissegundos para segundos. Inclua um exemplo, como 56 cm = 0,56 m.
Faça o gráfico e calcule
18 min
Agora teste o modelo com um gráfico. O gráfico de distância em função do tempo não precisa ser uma reta. Já o gráfico de distância em função de t^2 deve ficar mais próximo de uma reta quando a aceleração é aproximadamente constante. Usamos t^2 porque isso transforma d = 1/2 a t^2 em uma relação do tipo “distância = inclinação × tempo ao quadrado”.

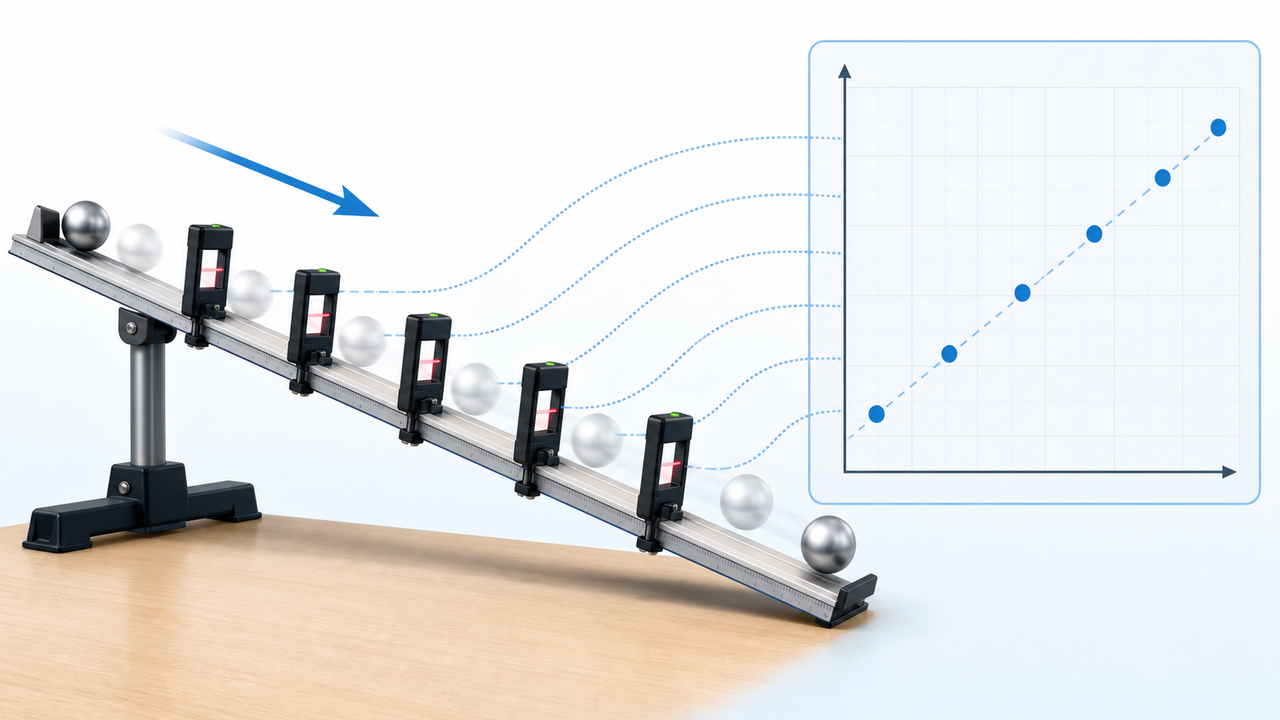

Dos tempos dos sensores ao gráfico
Ilustração conceitual: sua tela e sua ferramenta de gráficos podem ser diferentes. Cada linha da tabela se transforma em um ponto. O gráfico ajuda a decidir se as evidências seguem o modelo de aceleração constante.
Use este modelo:
- Modelo: d = 1/2 × a × t^2
- Fórmula isolada: a = 2d / t^2
- Método da inclinação: se a inclinação da linha de tendência for m, então m vale aproximadamente 1/2 × a, portanto a vale aproximadamente 2m.
Crie um gráfico com t^2, em segundos ao quadrado, no eixo horizontal e distância, em metros, no eixo vertical. Exemplo: eixo x = t^2 (s^2) e eixo y = distância (m); não coloque o tempo simples t (s) no eixo x. Cada ponto deve vir de uma linha da tabela. Em uma planilha, copie as colunas de t^2 e distância, selecione-as, insira um gráfico de dispersão, verifique os eixos e acrescente rótulos com unidades. Se possível, adicione uma linha de tendência. Em uma equação como y = mx + b, m é a inclinação; se os pontos estiverem próximos de uma reta, m é aproximadamente 1/2 a, e a aceleração é aproximadamente o dobro da inclinação.
Evidência do gráfico
Anexe um arquivo se o gráfico estiver em uma planilha, PDF, CSV, apresentação ou arquivo de texto. Se sua evidência for uma captura de tela ou imagem, cole-a na caixa de texto ou cole um link visível em vez de usar o anexo. O gráfico deve mostrar distância (m) no eixo vertical, t^2 (s^2) no eixo horizontal, unidades e, se possível, a equação da linha de tendência ou uma estimativa da inclinação. Se o professor conferiu o gráfico fora da plataforma, informe isso e inclua os pares de pontos usados.
Seu gráfico de d em função de t^2 sustenta o modelo de aceleração constante? Use uma característica da tabela ou do gráfico como evidência, por exemplo, o alinhamento dos pontos, uma tendência próxima de uma reta ou uma linha que se destaca.
Depois de verificar a tabela e o gráfico, qual linha, se houver, parece menos confiável? Uma linha pode ser menos confiável se o tempo não aumentar com a distância, se o ponto ficar muito distante da tendência ou se gerar uma aceleração muito diferente das demais. Explique se você a manteve, repetiu o ensaio ou marcou como incerta. Se todas as linhas parecerem coerentes, diga isso e justifique.
Estime a aceleração ao longo do trilho em m/s^2. No campo numérico, escreva somente a estimativa. Use o separador decimal aceito pela plataforma; se a vírgula não funcionar, use ponto, por exemplo, 1.85. Na explicação, mostre os cálculos. Método recomendado: use a = 2 × inclinação se tiver a inclinação do gráfico. Caso contrário, calcule a = 2d/t^2 com uma linha representativa, preferencialmente a de 56 cm se ela não parecer incerta. Informe qual linha ou inclinação usou e por que o resultado não deve ser chamado de g quando o plano não estiver quase vertical.
Se todas as leituras de tempo fossem ligeiramente maiores do que os valores reais, o que aconteceria com a aceleração calculada por a = 2d/t^2?
Formule a conclusão científica
7 min
Escreva uma conclusão de 4 a 6 frases com afirmação, evidências e raciocínio. Inclua o ângulo real, sua estimativa de aceleração com unidades, um detalhe da tabela ou do gráfico que sustente o uso de t^2, uma fonte de incerteza e uma frase esclarecendo que você estimou a aceleração ao longo do trilho, não necessariamente g. Você pode usar esta estrutura: “Com um ângulo de ___ graus, estimei que a aceleração ao longo do trilho era ___ m/s^2. Minha evidência é que o gráfico de distância em função de t^2 ___. Uma incerteza foi ___. Isso sustenta o modelo porque ___. Esta é a aceleração ao longo da rampa, não necessariamente g, porque ___.”
Extensão opcional: compare outro ângulo
10 min
Se houver tempo e o laboratório permitir mudar o ângulo, repita um ensaio com outro valor, como 20, 30 ou 45 graus. Use apenas o tempo final de 56 cm se uma tabela completa for demorada. Não faça esta extensão se sua sessão permitir apenas um ângulo.
Compare o tempo final de 56 cm nos dois ângulos. Qual deles produziu o menor tempo? Explique por que um ângulo maior costuma gerar maior aceleração ao longo da rampa, enquanto um ângulo menor gera menor aceleração e maior tempo.
