Fundamentos do laboratório de eletrônica (7/7): diagnostique a bancada antes de culpar o circuito

Às vezes, um primeiro experimento de eletrônica parece não produzir nada: o
multímetro não mostra uma leitura, o osciloscópio não exibe um traço estável ou
o valor aparece com o sinal errado. Trocar componentes ao acaso normalmente
torna o problema mais difícil. Faça o diagnóstico de modo sistemático: verifique
uma hipótese por vez e registre o resultado.

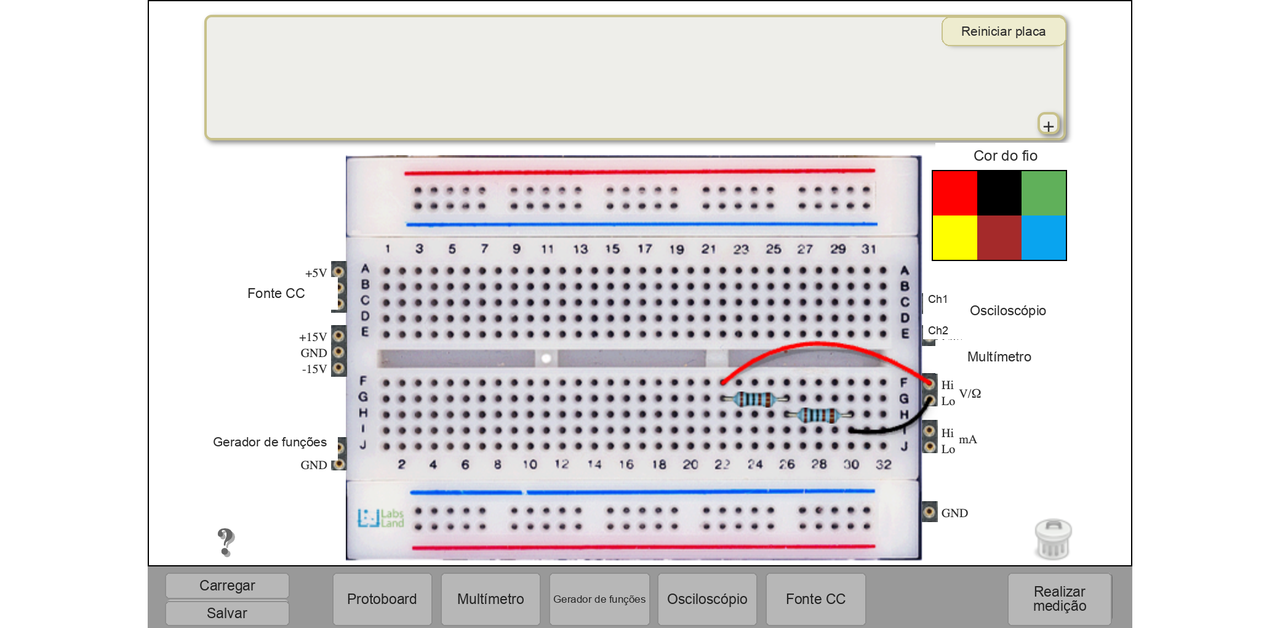

Esta aula independente retoma a função dos instrumentos e propõe três
verificações reais no Hive. Seu trabalho não é apenas obter o resultado
esperado: registre o que o resultado comprova, o que ele não comprova e qual
seria a próxima verificação segura se ele fosse inesperado. A aula inclui o
mapa de funções e as montagens salvas necessárias para realizar de forma
autônoma as verificações pré-montadas no Hive. Não é necessário usar uma bancada física nem equipamentos físicos.
As referências a instrumentos físicos são teoria opcional para uma prática
supervisionada posterior; conclua as Aulas 1–6 antes, a menos que o professor
ofereça uma preparação equivalente.

Use este mapa rápido de funções:

- Protoboard — nós e caminhos: quais pontos pertencem ao mesmo nó? Existe um caminho completo? Inspecione com a alimentação desligada antes de alterar a fiação.
- Fonte CC — energia e referência: qual diferença de potencial e qual limite de corrente energizam o circuito? Verifique saída, polaridade, referência e limite antes de habilitar a fonte.
- Multímetro em resistência — caminho sem alimentação: qual resistência ou caminho existe? Mantenha a alimentação externa desligada e conecte o instrumento aos terminais do componente ou da rede isolada.
- Multímetro em tensão — diferença de potencial: qual tensão existe entre dois nós? Meça entre esses nós com o circuito funcionando normalmente.
- Multímetro em corrente — fluxo no ramo: qual corrente passa por este ramo? Desligue a alimentação para inserir o instrumento em série; nunca ligue uma fonte em curto por meio do multímetro no modo de corrente.
- Gerador de funções — entrada controlada: qual forma de onda é aplicada? Especifique forma, frequência, Vpp ou convenção de amplitude, deslocamento e terra.
- Osciloscópio — tensão em função do tempo: como o sinal varia com o tempo? Registre ponta de prova/referência, acoplamento, V/div, tempo/div e disparo.

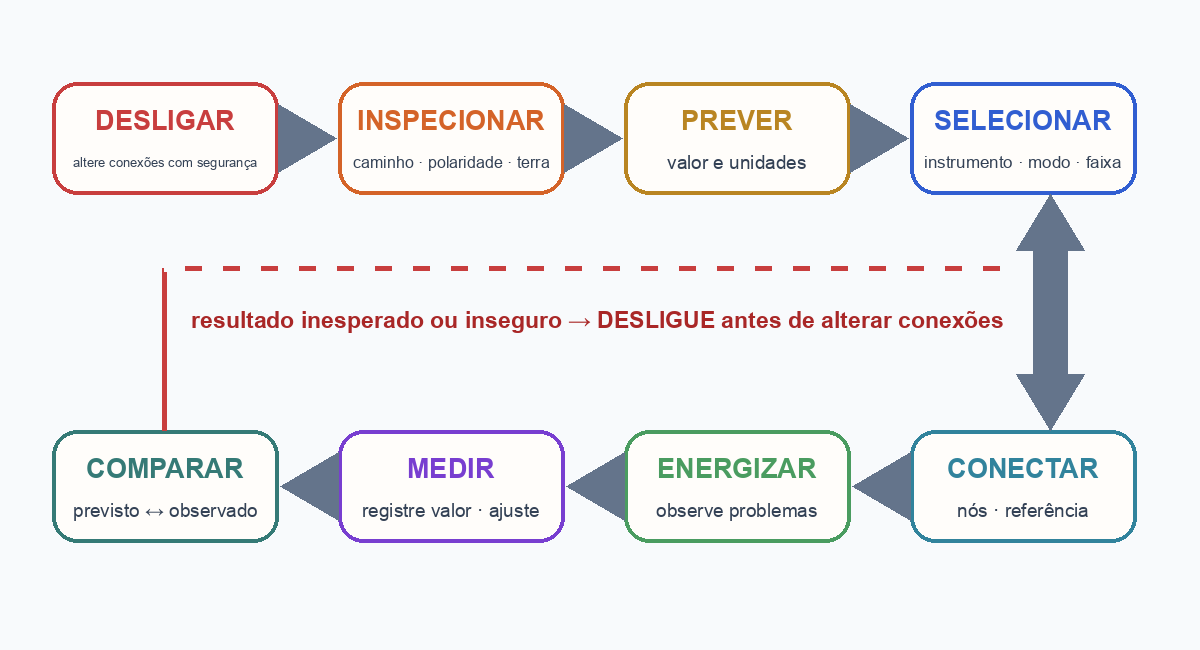

Use esta sequência no Hive. Os sinais físicos de alerta citados no passo 6 são
apenas teoria opcional; não tente reproduzi-los sem um laboratório físico
supervisionado:

1. Desligue a alimentação antes de alterar conexões.
2. Inspecione: caminho, identidade dos nós, polaridade, terra/referência e valor dos componentes.
3. Preveja: grandeza esperada, valor aproximado, sinal e unidade.
4. Selecione: instrumento, bornes, modo, faixa, acoplamento e fator da ponta de prova.
5. Conecte: nós corretos e referência comum; o modo de corrente deve ficar em série.
6. Energize com cautela: em uma bancada física, observe a corrente e procure aquecimento, cheiro, som ou sinais visíveis de dano sem tocar em partes energizadas. No Hive, use apenas os visores disponíveis, a câmera, as mensagens de estado e as medições retornadas; não alegue ter percebido sinais que a interface remota não fornece.
7. Meça e registre: inclua o ajuste usado, não apenas o número.
8. Compare: resultado esperado e observado; altere uma coisa de cada vez.

Para cada caso, escreva uma previsão antes de medir. Depois, registre o resultado
observado e a próxima verificação segura que faria se ele não coincidisse com a
previsão. Não altere a fiação dos circuitos salvos.

### Caso A — O caminho de resistores sem alimentação está completo?

### Caso B — O caminho CC energizado conduz a corrente esperada?

### Caso C — Um sinal conhecido é gerado e exibido de modo coerente?

Preencha exatamente três linhas. Em Próxima verificação segura, cite uma
verificação específica; não escreva “verificar tudo”.

Exemplo apenas de formato para o Caso A: ≈2 kΩ | 2,04 kΩ | sim | sustenta a existência de um caminho em série aproximadamente completo | com a alimentação desligada, verificar o contato das pontas de prova.
Substitua o valor observado pelo seu resultado e preencha as três linhas fixas.
Não use linhas adicionais.

Uma conclusão limitada relaciona o resultado apenas à parte da montagem que foi
testada. Por exemplo, uma resistência próxima de 2 kΩ sustenta a existência de
um caminho em série aproximadamente completo, mas não comprova que todo contato
oculto esteja mecanicamente perfeito. Uma corrente próxima de 2,56 mA sustenta
o modelo de corrente total da fonte, mas não revela a corrente de cada ramo em
paralelo. Dois traços periódicos, com amplitude menor no canal 2, sustentam a
geração e a atenuação do sinal nessa frequência salva, mas não comprovam a
resposta em todas as frequências. Use suas próprias medições — e não esses
valores nominais — como evidência na tabela e na resposta.

Uma boa anotação de laboratório permite que outra pessoa repita a montagem sem
adivinhar. Inclua:

- circuito/montagem salva e posição dos nós ou pontas de prova;
- ajustes e referência da fonte ou do gerador;
- instrumento, bornes/modo/acoplamento, faixa/escalas e disparo;
- valor esperado com unidade;
- valor observado com unidade;
- uma discrepância e a próxima verificação segura;
- se a evidência veio de hardware real ou de uma alternativa.
