Fundamentos do laboratório de eletrônica (1/7): entenda o protoboard antes de montar
Os estudantes aprendem como os furos do protoboard formam nós elétricos, traçam um caminho completo e confirmam a interpretação com uma medição real de resistência no Hive.
New to LabsLand? Create your teacher account
Learning Outcomes
Definir um nó elétrico e identificar furos conectados no protoboard.
Explicar por que a ranhura central separa as duas faixas de terminais.
Traçar um caminho completo por dois resistores e pelas duas conexões do multímetro.
Usar uma medição de resistência sem alimentação para verificar a interpretação do protoboard.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
1 · Identifique as conexões internas do protoboard
6 min
No protoboard, as tiras condutoras ficam escondidas sob o plástico. Por isso, a
distância visual não basta para saber quais furos compartilham um nó: dois
terminais próximos podem estar eletricamente separados, enquanto dois furos
afastados podem já estar conectados.
É importante entender isso antes de ligar o circuito pela primeira vez. Um nó
incorreto pode deixar o circuito aberto, desviar a corrente de um componente ou
ligar a alimentação diretamente ao terra. Antes de alimentar o circuito, você
identificará esse padrão de conexões internas e o verificará com uma medição
real de resistência no Hive. Tudo o que você precisa está explicado aqui; não é
necessário ter feito outra aula.
O protoboard usado pelo Hive

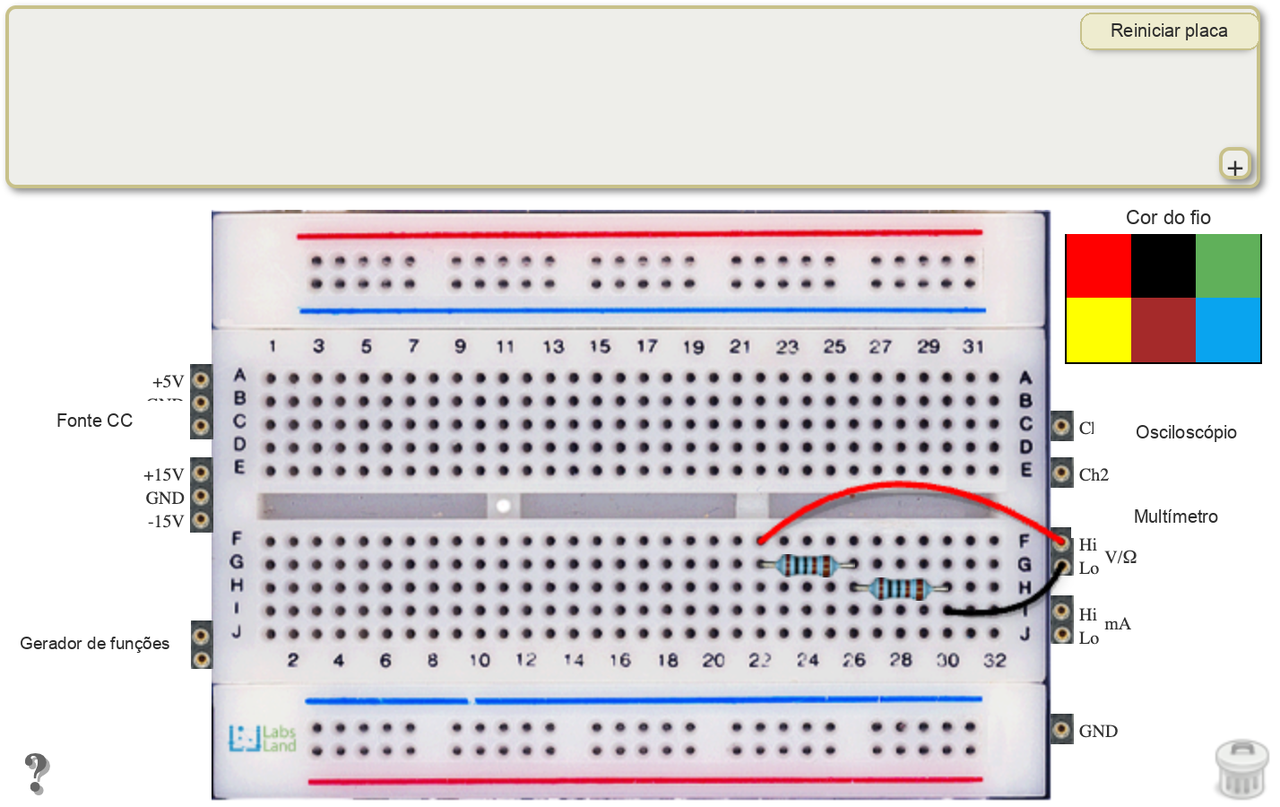

Os dois resistores e os fios do multímetro aparecem na faixa de terminais
inferior. Use as letras das linhas e os números impressos para traçar o caminho
elétrico; o diagrama de nós da próxima seção mostra quais furos estão conectados
por baixo.
Dois terminais de componentes estão inseridos em furos diferentes que pertencem
à mesma faixa metálica interna. O que é verdade antes de acrescentar qualquer fio?
2 · Leia o mapa de nós
7 min
Um nó elétrico é um conjunto de pontos unidos por material condutor. Em um
modelo ideal, fios e contatos do protoboard mantêm todos os pontos de um nó
aproximadamente na mesma tensão.
Na área de terminais do Hive mostrada abaixo:
- A faixa superior usa as letras A–E e números impressos ímpares. Por exemplo, A5, B5, C5, D5 e E5 formam um único nó conectado.
- A faixa inferior usa as letras F–J e números impressos pares. O grupo alinhado F6–J6 é um nó diferente de A5–E5.
- A ranhura central isola as metades superior e inferior. Circuitos integrados costumam atravessar essa ranhura para que pinos opostos não entrem em curto-circuito.
- Trilhos de alimentação vermelhos e azuis percorrem as bordas. A cor é uma convenção, não uma garantia: você decide qual tensão cada trilho terá.
- Alguns protoboards físicos dividem os trilhos longos no meio. Sempre examine as marcações impressas ou teste a continuidade, em vez de presumir que o trilho inteiro forma um único nó.
O que está conectado por baixo

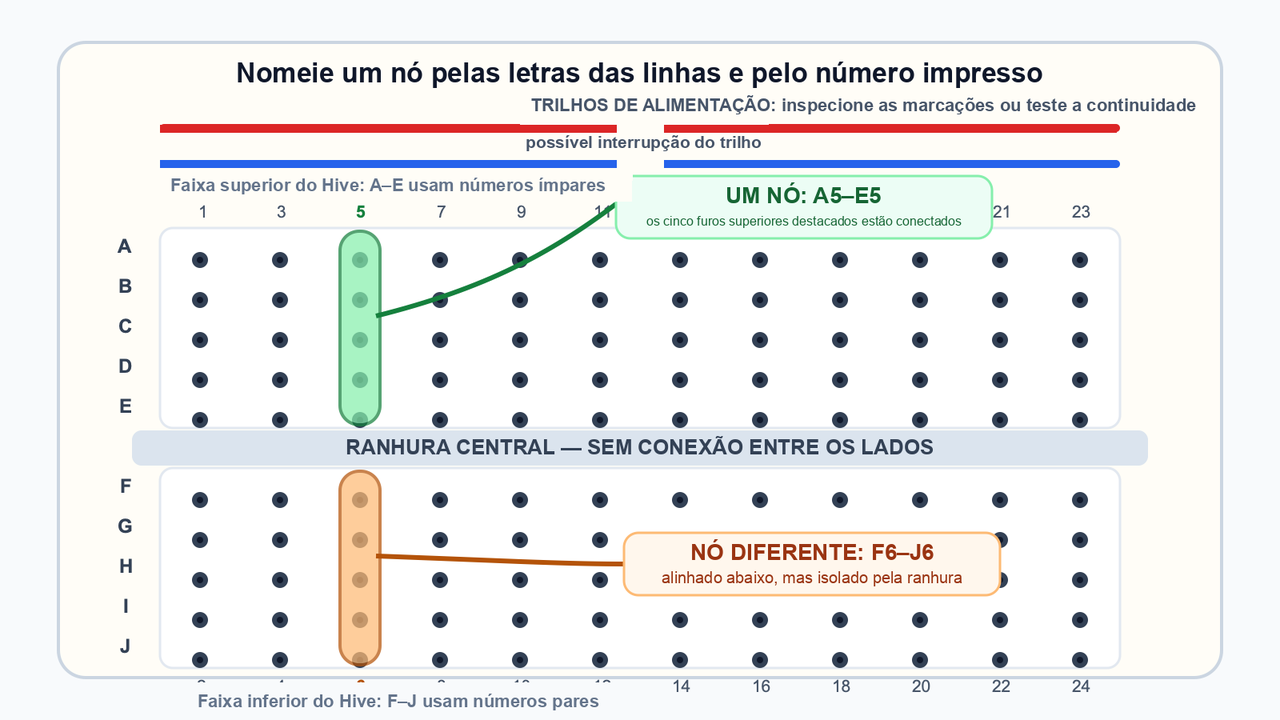

Nomeie cada furo pela letra da linha e pelo número impresso. O grupo verde
A5–E5 forma um nó; o grupo laranja F6–J6 forma outro nó, embora esteja
visualmente alinhado logo abaixo.
Os dois terminais de um resistor foram inseridos em dois furos do mesmo
grupo de cinco furos. O que o protoboard fez com esse resistor?
Nesta aula, o nome do caminho é simplesmente uma lista ordenada dos pontos
elétricos encontrados. Começando na conexão HI do multímetro, chame o primeiro
resistor de R1, a junção compartilhada de nó intermediário e o segundo
resistor de R2. Você pode escrever o mesmo caminho no sentido inverso. Não é
necessário indicar as coordenadas dos furos.
Escreva o caminho completo do teste de resistência de uma conexão do multímetro
até a outra. Inclua os dois resistores e o nó intermediário compartilhado.
3 · Verifique as conexões internas com uma medição real
10 min
O circuito salvo no Hive contém dois resistores de 1 kΩ conectados em
sequência. Isso é uma ligação em série: o caminho da medição atravessa um
resistor e depois o outro. Para esta previsão introdutória, as resistências em
série são somadas:
Previsão da resistência em série
R_{eq}=1\,\text{k}\Omega+1\,\text{k}\Omega=2\,\text{k}\Omega
O multímetro já está conectado e ajustado para medir resistência. A rede medida
não está alimentada; um ohmímetro físico fornece seu próprio pequeno sinal de
teste. Nunca aplique alimentação externa durante uma medição de resistência, a
menos que o instrumento e o procedimento exijam isso explicitamente.
Abra o caminho do protoboard no Hive
Abra o Hive por este bloco de laboratório e aguarde o circuito salvo aparecer.
Localize os dois resistores de
1 kΩe os dois fios do multímetro. Não os mova.Partindo de uma conexão do multímetro, acompanhe os nós do protoboard pelo primeiro resistor, pelo nó intermediário compartilhado, pelo segundo resistor e até a outra conexão do multímetro.
Abra o instrumento Multímetro. Confirme que a função selecionada é resistência (
Ω).Selecione Realizar medição uma vez e aguarde o resultado. Se a interface aparecer em espanhol, o botão será Realizar medición.
Registre o valor exibido e a unidade. Uma leitura próxima de
2 kΩconfirma o caminho traçado; os últimos algarismos podem variar um pouco no equipamento real.
Preencha exatamente uma linha. Em Caminho traçado, reutilize o nome ordenado
definido acima: Multímetro HI → R1 → nó intermediário → R2 → Multímetro LO
(a ordem inversa também está correta). Em Resistência medida, copie apenas o
número mostrado pelo multímetro e selecione a unidade exibida separadamente.
Exemplo apenas de formato: se o multímetro mostrasse 2,02 kΩ, a linha seria
Multímetro HI → R1 → nó intermediário → R2 → Multímetro LO | 2,02 | kΩ | sim.
Substitua o número do exemplo pelo seu próprio resultado do Hive. Deixe sem uso
as linhas adicionais em branco.
Verificação do caminho no protoboard
Preencha uma linha após a medição no Hive. Registre o caminho por escrito, o número medido, a unidade mostrada pelo multímetro e se o valor está próximo da previsão de 2 kΩ.
| Caminho traçado | Resistência medida | Unidade exibida | Próxima de 2 kΩ? |
|---|---|---|---|
Explique como o resultado medido fornece evidências sobre as conexões ocultas do
protoboard. Cite seu próprio valor e reutilize o mesmo nome de caminho ordenado
da tabela.
4 · Teoria opcional: um futuro protoboard físico
7 min
Esta aula não exige protoboard nem equipamento físico. Esta seção final
apresenta teoria para uma futura prática supervisionada. Quando você montar um
protoboard físico, siga esta sequência:
1. Identifique os nós exigidos pelo esquema.
2. Associe cada nó a um grupo conectado do protoboard.
3. Verifique se cada componente de dois terminais atravessa dois nós diferentes.
4. Com a alimentação desligada, trace pelo menos um caminho completo de corrente ou de medição.
5. Verifique interrupções nos trilhos e marcações de polaridade, em vez de confiar apenas nas cores.
6. Só então conecte a alimentação.
Quais verificações devem ser feitas antes de ligar o circuito pela primeira vez? Selecione todas as respostas aplicáveis.
Em uma futura prática hipotética, imagine que um circuito não faça nada depois
de ser ligado. Usando apenas a teoria acima, descreva um erro de nó no protoboard
que poderia causar a falha e uma verificação que você faria com a alimentação
desligada antes de mover qualquer componente.
