Fundamentos do laboratório de eletrônica (2/7): alimente o circuito com a referência correta
Os estudantes aprendem tensão, polaridade, terra/referência, limitação de corrente e práticas seguras de energização ao medir duas configurações reais da fonte CC do Hive.
Entre com uma conta de professor para preparar uma sessão. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Explicar a tensão como uma diferença entre dois pontos.
Identificar saída positiva, saída negativa, terra/referência, polaridade e limite de corrente.
Prever o sinal de uma leitura de tensão quando os cabos do multímetro são invertidos.
Aplicar uma sequência segura para ligar e desligar a alimentação.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
1 · Uma tensão precisa de dois pontos
6 min
Uma fonte de bancada pode mostrar 5,00 V, mas essa informação fica incompleta até você saber qual terminal está 5 V acima de qual referência. O mesmo ponto do circuito pode estar a +5 V em relação ao terra, 10 V acima de um trilho de −5 V ou 0 V em relação a si próprio.
Nesta aula, você aprenderá sobre tensão de saída, referência, polaridade e limite de corrente e depois medirá duas saídas reais da fonte do Hive. As orientações para usar uma fonte física servem como preparação opcional para um futuro trabalho supervisionado; esta aula não requer equipamento físico nem outra aula anterior.
Uma fonte CC de laboratório
As fontes físicas variam na aparência, mas sempre é preciso identificar os terminais de saída e os ajustes antes de conectar um circuito. Um número ao lado de A pode ser o ajuste do limite de corrente, e não a corrente que está de fato circulando. Use os indicadores de estado da saída e de tensão constante/corrente constante para interpretar o mostrador da sua fonte.
A tensão é uma diferença de potencial elétrico. Escreva-a usando dois pontos:
Tensão entre dois pontos
V_{AB}=V_A-V_B

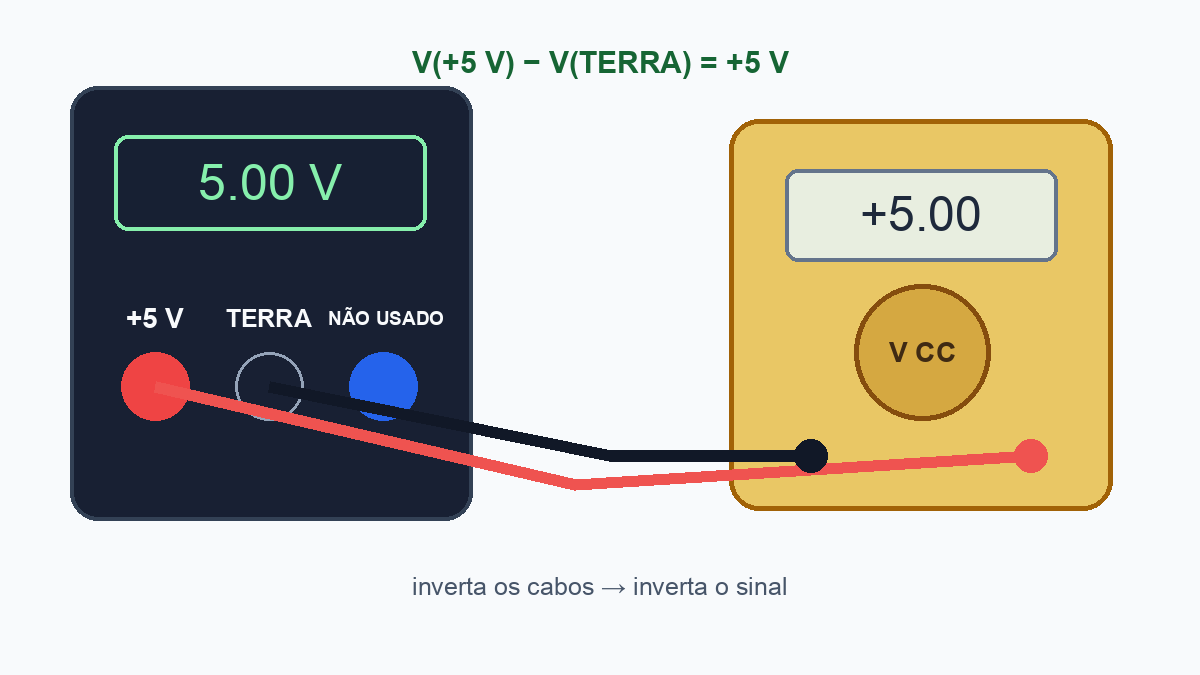

Se o cabo vermelho do multímetro estiver em +5 V e o cabo preto estiver no terra de 0 V, o multímetro indicará cerca de +5 V. Inverta os cabos e o módulo continuará perto de cinco volts, mas o sinal ficará negativo.
O cabo vermelho do voltímetro está em +5 V e o cabo preto está em −5 V. Qual tensão um instrumento ideal deve indicar?
2 · Tensão, limite de corrente, polaridade e terra
7 min
Quatro ideias organizam a configuração de uma fonte CC:
- Ajuste de tensão: a diferença de potencial que a fonte tenta manter.
- Corrente consumida: o circuito determina esse valor de acordo com sua resistência e seu comportamento.
- Limite de corrente: um valor máximo escolhido para proteger o circuito e a fonte. Ele não força essa corrente a passar pela carga. Se a carga tentar consumir corrente demais, a fonte reduzirá a tensão de saída ou passará a operar com corrente limitada.
- Referência ou terra: o ponto definido como
0 Vno circuito. O terra do circuito é uma referência escolhida; ele não é automaticamente igual ao terra de proteção.
Escolha o limite com base em evidências, não em um palpite. Primeiro estime a corrente normal do circuito — para uma carga resistiva simples, use I = V/R. Depois consulte as especificações dos componentes, fios, conectores e da fonte. Em um laboratório didático, um limite adequado costuma ficar um pouco acima da corrente normal esperada, mas abaixo da menor especificação nominal segura aplicável ao caminho. Siga o manual local ou a orientação do professor quando houver um limite especificado. No modo CV (tensão constante), a fonte mantém a tensão selecionada; no modo CC ou de corrente limitada, ela reduz a tensão de saída para manter a corrente no limite. Portanto, um circuito que entra em CC de modo inesperado pode receber uma tensão muito menor que a selecionada.
Referência e polaridade do multímetro
O multímetro lê o potencial do cabo vermelho menos o potencial do cabo preto. A cor dos cabos ajuda a lembrar a polaridade pretendida, mas são as conexões reais que determinam o sinal.
Uma fonte está ajustada para 5 V, com limite de corrente de 0,20 A. Um circuito em bom estado precisa de apenas 0,012 A. O que o limite de corrente deve fazer durante a operação normal?
Teoria opcional para uma futura fonte física
Nenhuma fonte física é necessária aqui; todas as medições obrigatórias ocorrem no Hive. Em um futuro laboratório supervisionado, comece com a saída desativada ou a fonte desligada. Ajuste a tensão pretendida e um limite de corrente justificado pela carga esperada e pelas especificações do equipamento. Verifique a polaridade e o terra, procure um possível curto-circuito direto e só então ative a saída, observando a corrente real e o indicador CV/CC. Desative a alimentação antes de mudar a fiação ou investigar uma leitura inesperada. Não provoque um curto-circuito na saída apenas para ajustar ou testar o limite de corrente, a menos que o manual da fonte ou o professor exija explicitamente esse procedimento e forneça um método seguro.
3 · Meça duas saídas reais da fonte
10 min
Você abrirá duas configurações salvas do Hive. Em cada uma, o multímetro digital já está conectado entre o terminal positivo da fonte e o terra, no modo de tensão CC. Não mova os fios nem mude o modo do instrumento.
Primeiro, preveja os dois resultados: aproximadamente +5 V e aproximadamente +15 V. As medições reais podem apresentar uma pequena diferença nos últimos dígitos.
Meça +5 V em relação ao terra
Abra o Hive e aguarde a configuração salva de
+5 V.Observe os dois fios: um chega à saída da fonte e o outro, ao terra.
Abra o instrumento Fonte de alimentação CC e identifique a saída de
+5 Vconfigurada.Abra o Multímetro e confirme o modo de tensão CC (
V CCouV⎓).Selecione Realizar medição uma vez. Se a interface aparecer em espanhol, o botão estará identificado como Realizar medición. Aguarde o resultado.
Registre o número com sinal e a unidade na linha
+5 Vabaixo.
Meça +15 V em relação ao terra
Abra esta segunda configuração salva e aguarde o circuito de
+15 Vaparecer.Confirme que o multímetro continua conectado entre a saída positiva e o terra, no modo de tensão CC.
Selecione Realizar medição uma vez.
Registre o número com sinal e a unidade na linha
+15 Vabaixo.
Complete exatamente duas linhas depois das medições. A unidade de tensão já está fixada em volts (V); portanto, informe o número com sinal, incluindo o sinal de menos caso apareça. Exemplo apenas de formato: uma possível linha de +5 V seria +5 V | TERRA (0 V) | +5,01 | sim. Substitua +5,01 pela sua própria leitura do Hive. Deixe as linhas extras em branco sem uso.
Medições da fonte CC
Complete as duas linhas fixas depois de usar a configuração correspondente do Hive. Registre a saída configurada, o nó de referência, o valor medido com sinal e se a polaridade correspondeu à sua previsão.
| Saída configurada | Referência do cabo preto | Tensão medida com sinal V | Corresponde à previsão? |
|---|---|---|---|
Calcule o módulo da diferença entre as duas tensões medidas. Informe o número em volts e depois mostre a subtração usando os dois valores da tabela.
4 · Teoria opcional: primeira energização segura
7 min
Nenhuma fonte ou circuito físico é necessário. Use esta sequência hipotética para se preparar para um futuro laboratório físico supervisionado, no qual a alimentação é uma etapa controlada — não o ponto de partida:
- Saída desligada: mantenha a saída da fonte desativada enquanto monta a fiação.
- Inspecione: confira tensão, polaridade, terra, atribuição dos trilhos e possíveis curtos-circuitos.
- Proteja: estime a corrente normal e ajuste um limite um pouco acima dela, mas abaixo da menor especificação aplicável do circuito ou dos cabos, seguindo o manual ou o professor.
- Conecte: use cabos com isolamento intacto e sem contatos expostos acidentais.
- Ative e observe: monitore imediatamente a corrente e o circuito.
- Pare se algo não sair como esperado: desative a alimentação antes de tocar ou mudar as conexões.
Quais ações fazem parte de uma primeira energização segura? Selecione todas as alternativas aplicáveis.
Em um futuro laboratório hipotético, você esperava +5 V, mas um multímetro físico indica cerca de −5 V. Usando apenas a teoria, explique o que o sinal negativo provavelmente revela sobre a orientação dos cabos ou das referências e o que você verificaria antes de mudar o ajuste da fonte.
