Fundamentos do laboratório de eletrônica (6/7): torne uma forma de onda legível e estável
Os estudantes aprendem escala vertical, base de tempo, disparo, comparação entre dois canais e medição pela retícula usando traços reais do osciloscópio Hive.
Entre com uma conta de professor para preparar uma sessão. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Relacionar a escala vertical à tensão e a escala horizontal ao tempo.
Estimar tensão pico a pico, período e frequência usando a retícula.
Explicar fonte, nível e borda do disparo em nível introdutório.
Usar dois canais com uma referência comum para comparar os sinais de entrada e saída.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
1 · Um traço ruim não prova que o circuito está com defeito
6 min
Um osciloscópio transforma a tensão em um gráfico: a tensão aparece no eixo vertical e o tempo, no horizontal. Porém, um sinal normal pode parecer plano, cortado, fora da tela ou instável quando os ajustes de exibição estão errados. Antes de substituir um componente, um engenheiro verifica se o osciloscópio está mostrando o sinal de modo adequado.
Esta aula apresenta os controles de exibição passo a passo e depois usa dois canais reais do Hive para comparar a entrada e a saída de um circuito. Não é necessária nenhuma aula anterior sobre osciloscópio.
Um osciloscópio de laboratório
Os controles podem parecer numerosos, mas três perguntas orientam o primeiro ajuste: quantos volts cabem no eixo vertical? Quanto tempo cabe no eixo horizontal? Qual evento estabiliza cada varredura?
Teoria opcional: os terras dos osciloscópios de bancada costumam ser compartilhados
Não é necessário usar um osciloscópio físico; todas as observações obrigatórias ocorrem no Hive. Em um futuro laboratório supervisionado de baixa tensão com uma fonte isolada aprovada, lembre-se de que, em um osciloscópio de bancada comum referenciado à terra, as garras de terra dos canais são conectadas internamente e normalmente ligadas ao terra de proteção. O comum de um gerador de bancada também pode estar ligado ao terra de proteção. Com as saídas desativadas, identifique a referência do circuito e consulte os manuais dos instrumentos antes de conectar os terras. Nunca prenda a garra de terra do osciloscópio à rede elétrica, a um nó desconhecido ou a um circuito flutuante/de alta energia, a menos que o laboratório tenha aprovado um método de medição isolado ou diferencial com especificação adequada.
Um sinal de 5 Vpp parece quase plano porque a faixa vertical está ajustada para 50 V/div. O que você deve tentar antes de modificar o circuito?
2 · Ajuste as escalas dos eixos e estabilize a varredura
8 min
Escala vertical: volts por divisão
Se uma forma de onda ocupa quatro divisões verticais em 0,5 V/div, então:
Vpp = 4 divisões × 0,5 V/div = 2,0 Vpp.
Um valor menor de V/div mostra uma pequena variação de tensão como um deslocamento maior. Se o valor for pequeno demais, o traço ultrapassa a tela e fica cortado.
Escala horizontal: segundos por divisão
Se um ciclo ocupa 2,5 divisões horizontais em 2 ms/div, então:
T = 2,5 divisões × 2 ms/div = 5 ms; portanto, f = 1/0,005 s = 200 Hz.
Um valor menor de s/div amplia um intervalo de tempo menor. Isso não altera a frequência real do sinal.
Disparo: o evento inicial que se repete
O disparo informa ao osciloscópio quando começar a desenhar cada varredura. Um disparo por borda introdutório precisa de:
- fonte: qual canal observar;
- nível: qual cruzamento de tensão usar como evento;
- borda: cruzamento de subida ou de descida.
Para uma senoide estável no canal 1, um disparo pelo canal 1 próximo do centro da forma de onda e com borda de subida é um bom ponto de partida. O nível de disparo é uma condição do osciloscópio; ele não é uma tensão fornecida ao circuito.

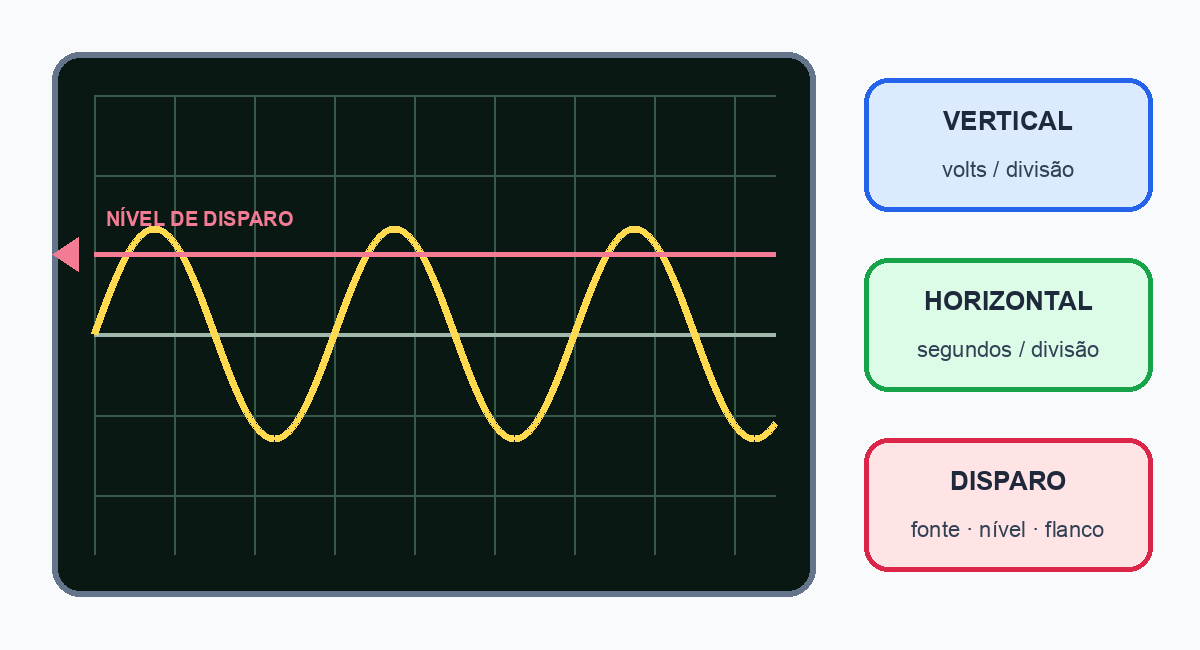

Três grupos de controles
A escala torna o traço legível. O disparo faz com que os ciclos repetidos apareçam em uma posição horizontal consistente.
Cada canal também tem um marcador de referência de 0 V. Identifique esse marcador antes de interpretar o deslocamento CC ou a polaridade. O Vpp continua sendo medido do mínimo ao máximo da forma de onda; o traço não precisa estar centralizado em 0 V para que a altura pico a pico seja medida corretamente.
Um ciclo ocupa 4 divisões em 0,5 ms/div. Calcule o período em segundos e, depois, a frequência.
A forma de onda está visível e com tamanho adequado, mas se desloca lateralmente entre as varreduras. Qual grupo de controles é mais relevante?
3 · Compare dois canais reais
10 min
O circuito preparado aplica uma senoide a uma rede RC passa-baixas. O canal 1 mostra a entrada; o canal 2 mostra a saída. Os dois canais usam o mesmo terra do circuito. Esta configuração usa aproximadamente 1 kΩ e 1 µF. Em 160 Hz, um modelo ideal de primeira ordem prevê uma razão entre as magnitudes de saída e entrada próxima de 0,705. Essa é uma comparação específica deste circuito, não uma razão RC universal. As leituras reais e as estimativas visuais variam.
O osciloscópio Hive está configurado com acoplamento CC, atenuação 1×, disparo por borda de subida pelo canal 1 próximo de 0 V e modo de disparo automático. Se algum desses controles não estiver disponível na sua interface, escreva não disponível para inspeção e registre o ajuste exibido ou informado.
Torne legíveis as duas formas de onda RC
Abra o Hive e aguarde o circuito RC salvo.
Abra o Gerador de funções e confirme uma senoide próxima de
160 Hz, aproximadamente5 Vppe deslocamento de0 V. Não a modifique.Abra o Osciloscópio e mantenha os canais 1 e 2 visíveis.
Identifique o marcador de
0 V, a escala vertical exibida e o acoplamento de cada canal; depois identifique o ajuste horizontal de tempo por divisão.Use o canal 1 como fonte do disparo, com nível próximo do centro da forma de onda e borda de subida, ou mantenha o ajuste salvo equivalente que produza um traço estável. Registre o modo de disparo.
Selecione Realizar medição (
Realizar medición) uma vez.Se algum traço estiver cortado ou muito pequeno, ajuste a escala vertical desse canal. Se houver poucos ciclos ou ciclos demais na tela, ajuste a escala horizontal de tempo. Repita a medição depois de alterar um ajuste.
Estime o
Vppde cada canal por divisões do mínimo ao máximo × volts/div e estime o período por divisões × tempo/div. Registre junto aos valores os ajustes usados.
Preencha exatamente duas linhas, uma por canal. Se o osciloscópio fornecer uma medição automática, você pode usá-la, mas ainda deve registrar a escala da tela. Exemplo apenas de formato: CH1 — entrada | 1 V/div | 5 divisões | 5 Vpp | 2 ms/div | 3,125 divisões | 6,25 ms. Isso significa 5 divisões × 1 V/div = 5 Vpp e 3,125 divisões × 2 ms/div = 6,25 ms. Substitua todos os valores pelo que você observar. Deixe as linhas em branco adicionais sem uso.
Registro do osciloscópio em dois canais
Preencha uma linha para a entrada do canal 1 e uma para a saída do canal 2. Registre as escalas usadas, as divisões contadas, o Vpp calculado e o período.
| Canal e sinal | Escala vertical V/div | Altura pico a pico divisões | Vpp calculado V | Escala horizontal ms/div | Largura de um ciclo divisões | Período calculado ms |
|---|---|---|---|---|---|---|
Registre as informações de ajuste comuns aos dois traços do Hive: acoplamento, atenuação da ponta de prova ou do canal, posição do marcador de 0 V e fonte, borda, nível e modo do disparo. Para qualquer controle que você não consiga inspecionar na interface do Hive, escreva não disponível para inspeção e registre o ajuste exibido ou informado.
Calcule CH2 Vpp ÷ CH1 Vpp. Digite a razão sem unidade e depois explique o que ela informa sobre a saída em comparação com a entrada. Use os dois valores da sua tabela.
Compare os canais 1 e 2. Indique o que permaneceu aproximadamente igual e o que mudou, usando pelo menos um período e os dois valores de Vpp.
4 · Teoria opcional: diagnostique a tela de um osciloscópio físico
6 min
Não é necessário usar osciloscópio nem ponta de prova físicos. Em um futuro laboratório supervisionado, siga esta ordem:
- Com as fontes desativadas, identifique a referência comum aprovada do circuito. Consulte os manuais para confirmar se os terras do osciloscópio e o comum do gerador estão ligados ao terra de proteção; depois conecte todas as garras de terra somente a essa referência.
- Use acoplamento CC quando precisar observar tanto a variação CA quanto o deslocamento CC. O acoplamento CA remove intencionalmente o componente constante da exibição.
- Para sinais comuns de baixa tensão em laboratório, uma ponta de prova
10×é um bom ponto de partida porque carrega menos o circuito; ajuste a chave da ponta e a configuração do canal para o mesmo fator. Uma ponta10×não torna segura uma tensão perigosa. Use1×somente quando sua carga, largura de banda e tensão nominal forem adequadas e nunca ultrapasse os limites da ponta e do osciloscópio. - Escolha uma escala vertical que acomode o sinal sem deixá-lo minúsculo.
- Escolha uma escala de tempo que mostre alguns ciclos.
- Faça o disparo pelo canal e pela borda que deseja estabilizar.
- Registre o fator da ponta, o acoplamento, as escalas, o disparo e o valor medido.
Associe cada sintoma a uma primeira verificação sensata da exibição. Selecione todas as associações corretas.
Usando a evidência do Hive e a teoria acima, escreva um registro compacto do ajuste do osciloscópio que outro estudante possa reproduzir mais tarde para o seu traço do canal 1.
