Fundamentos do laboratório de eletrônica (4/7): meça corrente sem criar um curto-circuito
Os estudantes aprendem por que o amperímetro é inserido em série, preveem e medem corrente CC real, convertem A e mA e aplicam uma sequência segura para o instrumento físico.
Entre com uma conta de professor para preparar uma sessão. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Explicar por que o amperímetro é inserido em série, em vez de colocado nos terminais da fonte.
Prever a corrente usando a lei de Ohm e uma resistência equivalente.
Converter corretamente entre amperes e miliamperes.
Aplicar a sequência do instrumento físico: desligar, escolher borne/modo/faixa, inserir em série e energizar com cautela.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
1 · Por que um erro ao medir corrente é perigoso
6 min
A tensão é medida entre dois nós existentes. A corrente é diferente: ela é a taxa de fluxo de carga através de um caminho. Para medir esse fluxo, o amperímetro passa a fazer parte do caminho.
Essa diferença cria uma das regras de segurança mais importantes do primeiro laboratório. Uma entrada de corrente tem resistência muito baixa. Colocá-la diretamente nos terminais de uma fonte pode criar um quase curto-circuito, queimar o fusível do multímetro, danificar os cabos ou sobrecarregar a fonte. Nesta aula, o Hive fornece um caminho previamente montado e seguro. O manuseio do instrumento físico aparece apenas como teoria opcional para um futuro laboratório supervisionado; nenhum equipamento físico é necessário.

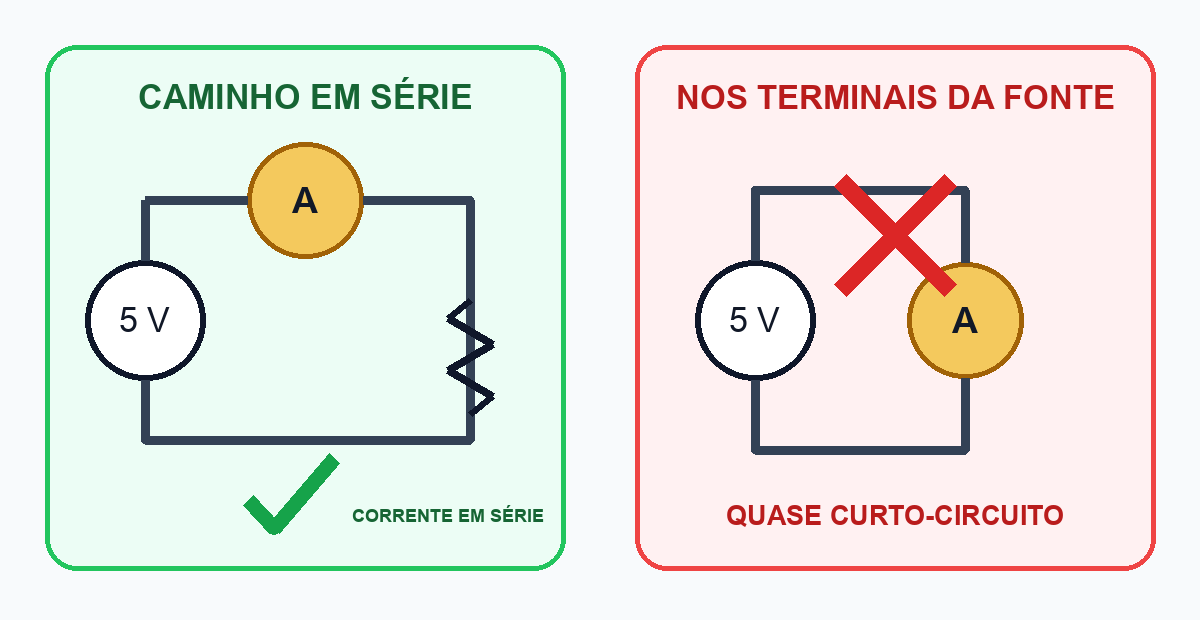

O amperímetro deve fazer parte do caminho
Na configuração segura, a mesma corrente do ramo atravessa o resistor e o instrumento. Na configuração insegura, a entrada de corrente de baixa resistência fica quase diretamente nos terminais da fonte.
Em um futuro laboratório físico hipotético, o que normalmente deve ser feito para medir a corrente em um ramo com resistor?
2 · Preveja a corrente antes de escolher uma faixa
7 min
Uma previsão protege tanto o equipamento quanto o raciocínio. Ela indica se devemos esperar amperes, miliamperes ou microamperes e ajuda a reconhecer uma leitura mil vezes maior do que deveria.
A rede preparada no Hive usa uma fonte de 5,0 V e uma resistência equivalente aproximada de 1950 Ω. Pela lei de Ohm:
Corrente prevista
I=\frac{V}{R}=\frac{5{,}0\,\text{V}}{1950\,\Omega}\approx0{,}00256\,\text{A}=2{,}56\,\text{mA}
Lembre-se:
1 A = 1000 mA1 mA = 0,001 A2,5 mA = 0,0025 A, não2,5 A

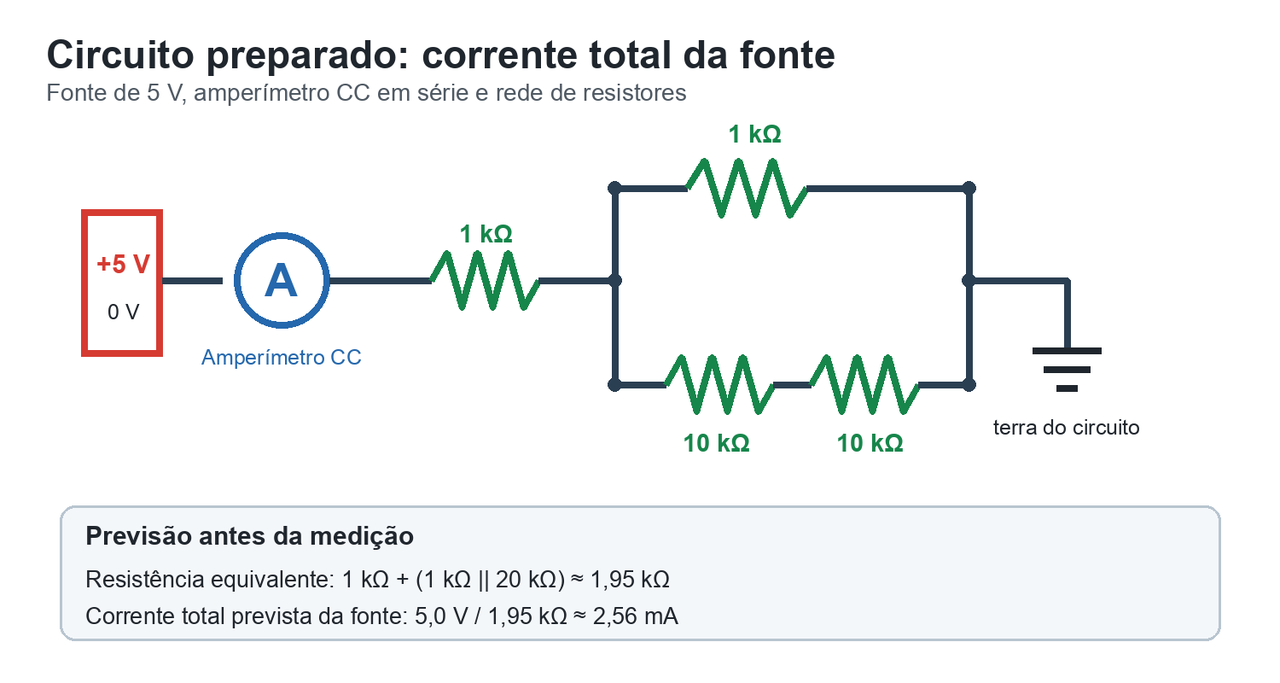

Medição preparada da corrente total
O amperímetro já está inserido no caminho da fonte. A corrente mostrada é a corrente total da fonte fornecida à rede de resistores, antes de se dividir entre os ramos paralelos. Os dois resistores inferiores de 10 kΩ formam 20 kΩ; portanto, 1 kΩ || 20 kΩ ≈ 0,952 kΩ, e o total em série é aproximadamente 1,95 kΩ.
Calcule a corrente esperada. Informe o resultado em miliamperes e depois mostre a substituição e a conversão a partir de amperes.
Teoria opcional: sequência para o instrumento físico
Nenhum multímetro físico é necessário nesta aula. Em um futuro trabalho supervisionado, com a alimentação desligada, passe a ponta vermelha para o borne de corrente exigido pela faixa prevista, mantenha a ponta preta em COM e selecione corrente CC. Antes de energizar, consulte no manual a corrente nominal do borne, o fusível, o tempo máximo de medição e os limites de categoria/tensão do multímetro. Se a corrente for incerta, comece pela entrada e faixa de alta corrente aprovadas pelo fabricante — não por um borne cuja capacidade a previsão possa exceder. Abra o caminho e insira o multímetro em série; use também o limite de corrente e o mostrador da fonte como proteções adicionais. Nunca exceda as marcações nem o limite de tempo. Ao terminar, desligue a alimentação e devolva a ponta vermelha ao borne de tensão/resistência, para que a próxima pessoa não curto-circuite uma fonte por engano.
3 · Meça a corrente total real da fonte
10 min
O Hive abre com o caminho da corrente já montado. Não altere o modo do multímetro nem os fios: o objetivo é obter e interpretar uma leitura segura de corrente.
Medir a corrente da lei de Ohm A
Abra o Hive a partir deste bloco e aguarde o circuito completo aparecer.
Compare o caminho no protoboard com o diagrama simplificado do circuito.
Abra o Multímetro e confirme o modo corrente CC (
Corriente CCou equivalente na interface em espanhol).Não mude para o modo de tensão nem mova os fios de corrente.
Selecione Realizar medição (
Realizar medición) uma vez e aguarde o resultado do equipamento real.Copie exatamente o número e a unidade mostrados e depois converta o valor para a outra unidade de corrente na tabela.
Complete uma linha. Se o Hive mostrar amperes, converta para miliamperes multiplicando por 1000. Se mostrar miliamperes, converta para amperes dividindo por 1000. Exemplo apenas de formato: 0,00254 | A | 0,00254 A | 2,54 mA | 2,56 mA | 0,02 mA. Substitua o valor mostrado e a diferença calculada por seus próprios resultados. Deixe as linhas extras em branco sem uso.
Registro da medição de corrente
Complete uma linha após a medição no Hive. Registre o número e a unidade mostrados, as formas em A e mA, a corrente prevista e a diferença absoluta em mA.
| Número mostrado | Unidade mostrada | Corrente A | Corrente mA | Corrente prevista mA | Diferença absoluta mA |
|---|---|---|---|---|---|
Compare a corrente real com sua previsão. Informe os dois valores na mesma unidade, descreva a diferença como pequena ou grande em relação a cerca de 2,56 mA e apresente um motivo para não esperar concordância exata.
4 · Teoria opcional: deixe o multímetro físico seguro
7 min
Nenhum multímetro físico nem bateria é necessário. Esta é uma sequência para um laboratório futuro: uma medição de corrente altera o circuito e muitas vezes exige mudar o borne do multímetro físico.
- Estime a corrente máxima esperada e compare-a com o borne, o fusível, a faixa e o tempo de medição permitido no manual do instrumento.
- Desligue a alimentação.
- Coloque a ponta preta em
COMe a vermelha no borne de corrente correto. - Selecione corrente CA ou CC conforme o circuito.
- Abra o ramo pretendido e insira o multímetro em série.
- Inspecione o caminho, ligue a alimentação e leia o valor com sua unidade.
- Desligue a alimentação antes de retirar o multímetro.
- Devolva a ponta vermelha ao borne de tensão/resistência.
Quais ações reduziriam o risco de uma medição hipotética de corrente com um instrumento físico? Selecione todas as aplicáveis.
Em um futuro laboratório hipotético, um colega diz: “O fusível do multímetro queimou quando tentei medir a corrente de uma bateria.” Explique o erro de conexão provável, a ação segura imediata e como a medição corrigida seria montada com uma carga.
