Detetives do calor com uma câmera termográfica
Os estudantes usam uma câmera termográfica remota para observar diferenças de temperatura nas superfícies, distinguir fontes de calor e propor uma melhoria justificada.
New to LabsLand? Create your teacher account
Learning Outcomes
Usar uma imagem ou um vídeo termográfico para identificar zonas relativamente mais quentes ou mais frias.
Distinguir uma fonte de calor, uma superfície de referência e uma zona de incerteza.
Relacionar evidências térmicas a condução, convecção ou radiação em nível qualitativo.
Propor uma melhoria razoável de eficiência energética sem afirmar temperaturas exatas que não foram medidas.
Redigir uma conclusão que apresente evidências e uma limitação.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
1. O que uma câmera termográfica pode mostrar
8 min
Uma câmera termográfica mostra diferenças na radiação infravermelha associadas à temperatura das superfícies. Nesta atividade, você não fará uma auditoria profissional completa. Usará evidências visuais para responder a uma pergunta simples:
Onde aparecem fontes de calor ou superfícies relativamente mais quentes em uma sala técnica?

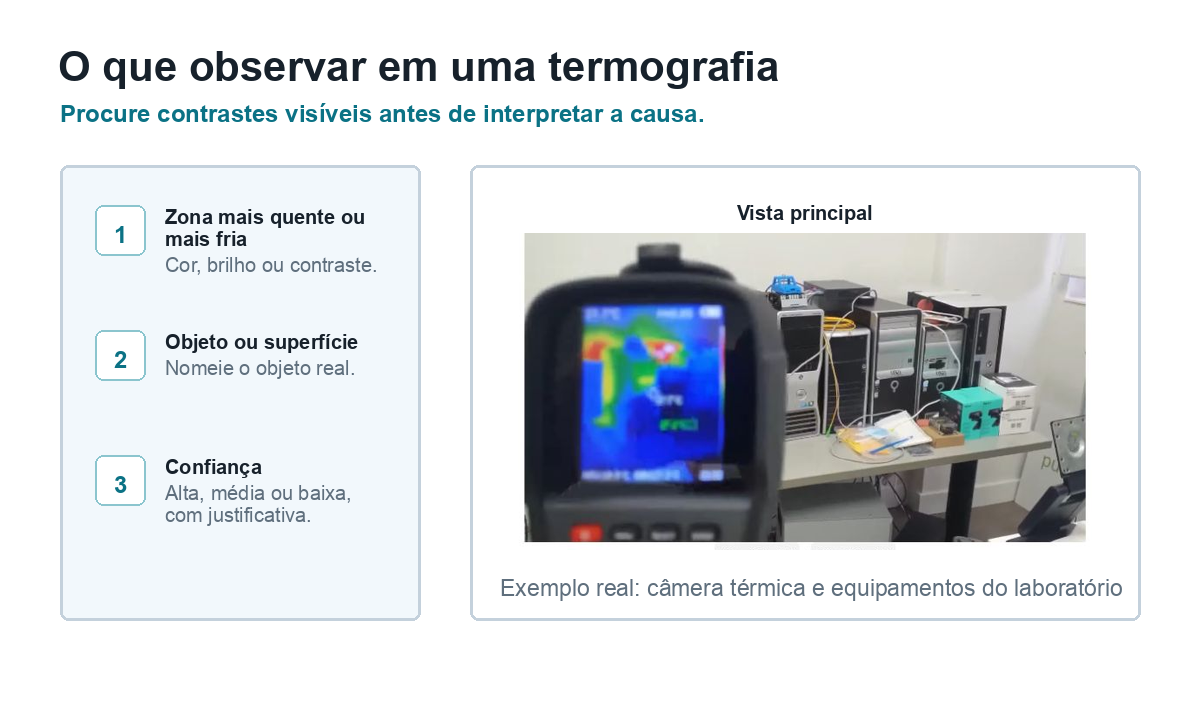

O que observar em uma termografia
Use a imagem para separar o que você vê daquilo que interpreta: primeiro, o contraste visível; depois, o objeto real; por último, o nível de confiança.
Uma zona brilhante ou com uma cor quente pode indicar uma superfície mais quente do que o entorno, mas isso não basta para afirmar uma temperatura exata se a escala ou o valor não estiverem claramente visíveis.
Explique a diferença entre uma observação e uma interpretação em uma imagem termográfica. Dê um exemplo de cada uma.
Qual é a afirmação mais prudente se você vê apenas uma zona mais clara no vídeo termográfico?
2. Observe três evidências térmicas
22 min
Abra o laboratório e use a medição da área de laboratório com servidores ou equipamentos eletrônicos, pois essa é a rota confirmada para observar fontes claras de calor. Registre três evidências dentro dessa medição: uma zona claramente quente, uma zona mais fria ou de fundo e uma terceira superfície visível que possa ser comparada.

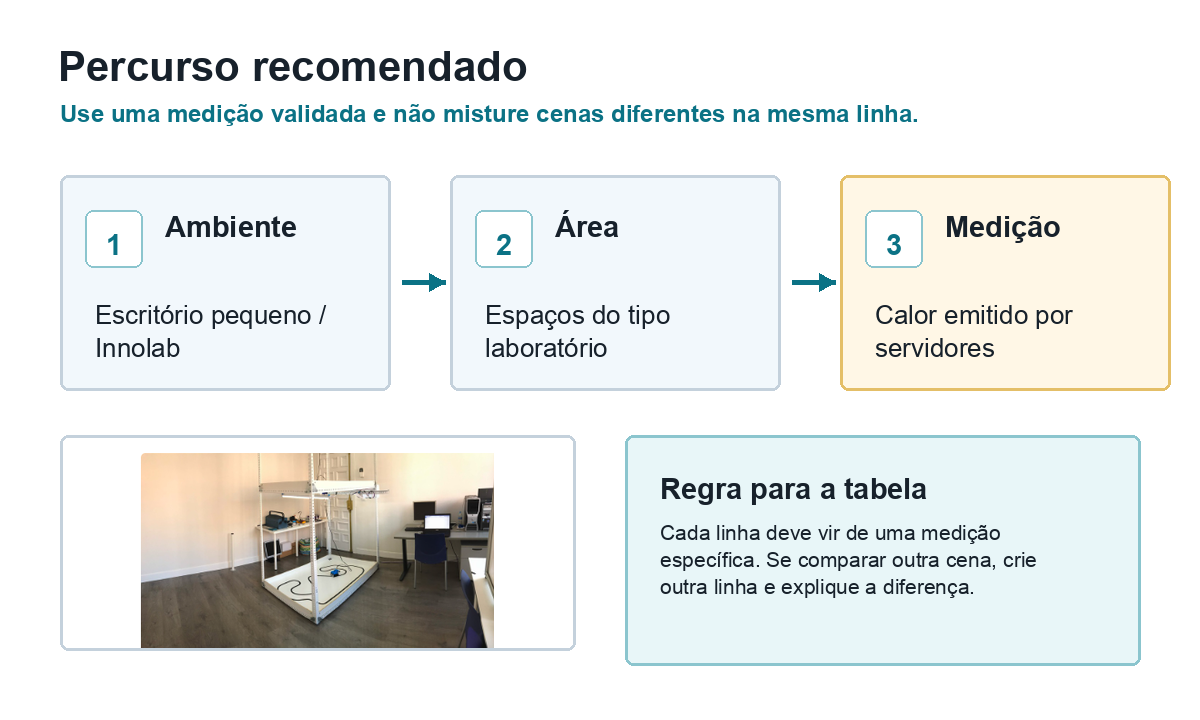

Rota de medição recomendada
Siga uma rota específica e mantenha cada linha vinculada a uma medição. Se você comparar outra cena, use outra linha.
Atualmente, a interface do laboratório aparece em espanhol. Para seguir a rota validada, escolha Oficina pequeña → Espacios tipo laboratorio → Calor emitido por servidores informáticos (1) e, depois, selecione Empezar a observar.
Abrir a câmera termográfica
Abra o laboratório Thermographic Camera a partir desta atividade.
Escolha a medição da área de laboratório com equipamentos eletrônicos ou servidores indicada na atividade.
Observe todo o vídeo termográfico ou um trecho que esteja claro.
Registre qual superfície ou objeto parece relativamente mais quente ou mais frio.
Repita o registro com outras duas superfícies visíveis na mesma medição. Se o professor tiver validado outras medições para esta aula, você poderá usá-las como extensão.
Em cada linha, separe observação, interpretação e confiança.

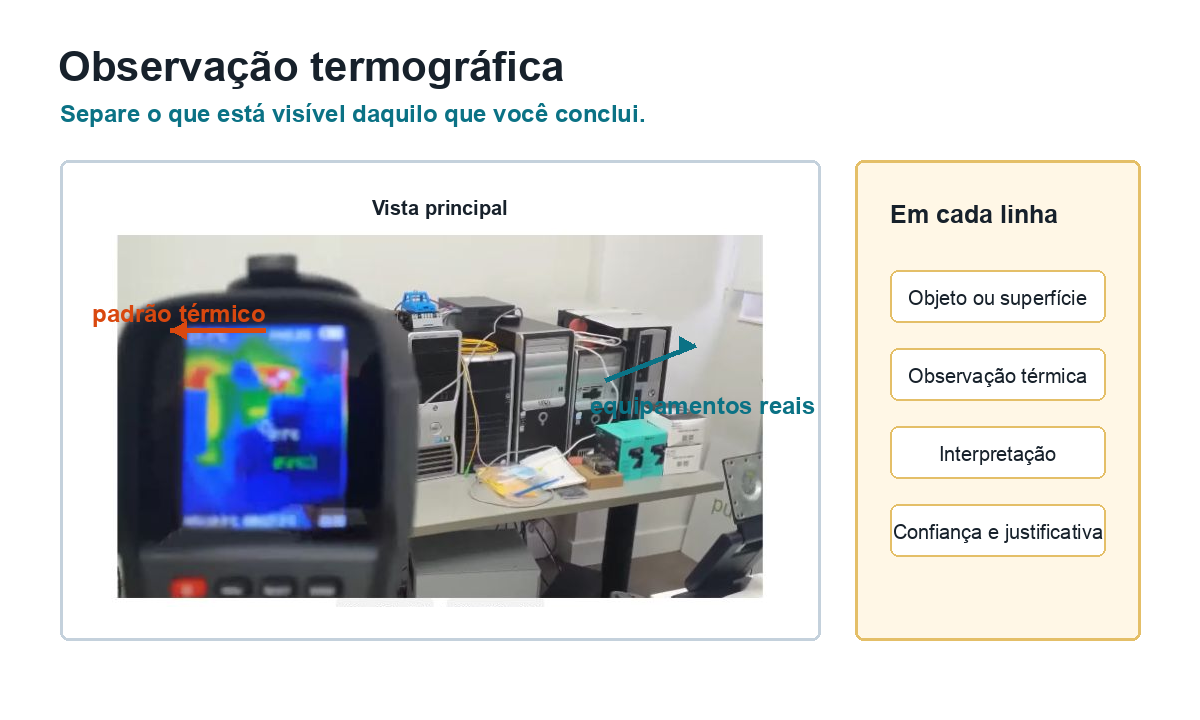

Observação e registro termográficos
A evidência principal é o padrão térmico observado, mas sua resposta também deve nomear o objeto real, a interpretação e o nível de confiança.
Evidências termográficas
Preencha uma linha para cada evidência. Em confiança, escreva Alta, Média ou Baixa e acrescente uma justificativa, por exemplo: 'Alta: a zona quente ficou nítida durante todo o vídeo' ou 'Baixa: a escala não estava visível'.
| Ambiente e zona | Objeto ou superfície | Observação térmica | Interpretação | Transferência de calor | Confiança e justificativa |
|---|---|---|---|---|---|
Escolha a linha que apresenta sua melhor evidência. O que você viu exatamente e por que confia mais nessa linha do que nas outras?
3. Da imagem à decisão
12 min
Classifique cada uma das três linhas como fonte de calor, superfície de referência mais fria, zona quente devido ao funcionamento dos equipamentos ou incerta. Explique uma das classificações usando sua observação.
Proponha uma melhoria simples para uma das zonas observadas: melhorar a ventilação, afastar equipamentos, remover obstáculos ao fluxo de ar, desligar uma fonte desnecessária ou tomar outra medida razoável. A proposta deve estar vinculada a uma linha da tabela.
4. Relatório do detetive do calor
8 min
Escreva um relatório breve para a escola ou oficina. Inclua:
1. A zona com a evidência térmica mais clara.
2. O que você observou.
3. Sua interpretação.
4. Uma melhoria proposta.
5. Uma limitação das evidências.
