Logik digital pada DE1-SoC dengan VHDL (6/6): projek kemuncak FSM — mesin layan diri

Dalam Pelajaran 5, anda membina mesin keadaan terhingga yang keadaannya merupakan kedudukan abstrak dalam satu kitaran: lampu isyarat yang bergerak daripada hijau kepada kuning, kemudian merah. Jika anda mencuba pengesan pilihan, anda turut melihat keadaan mengingati sebahagian daripada corak. Dalam projek kemuncak ini, keadaan mewakili sesuatu yang nyata dan fizikal: jumlah wang yang telah dimasukkan setakat ini. Anda akan membina pengawal mesin layan diri yang kecil; pusat pemeriksaan pilihan membolehkan anda mengembangkannya satu ciri pada satu masa.

Ingat bahawa mesin keadaan terhingga mempunyai tiga bahagian: satu set keadaan, peraturan untuk keadaan seterusnya berdasarkan keadaan semasa dan input, serta output yang bergantung pada keadaan — dan dalam mesin Mealy, turut bergantung pada input. Kemahiran baharu dalam pelajaran ini ialah reka bentuk: mula-mula tentukan keadaan yang diperlukan dan lukis jadual peralihan; hanya selepas itu tulis VHDL.

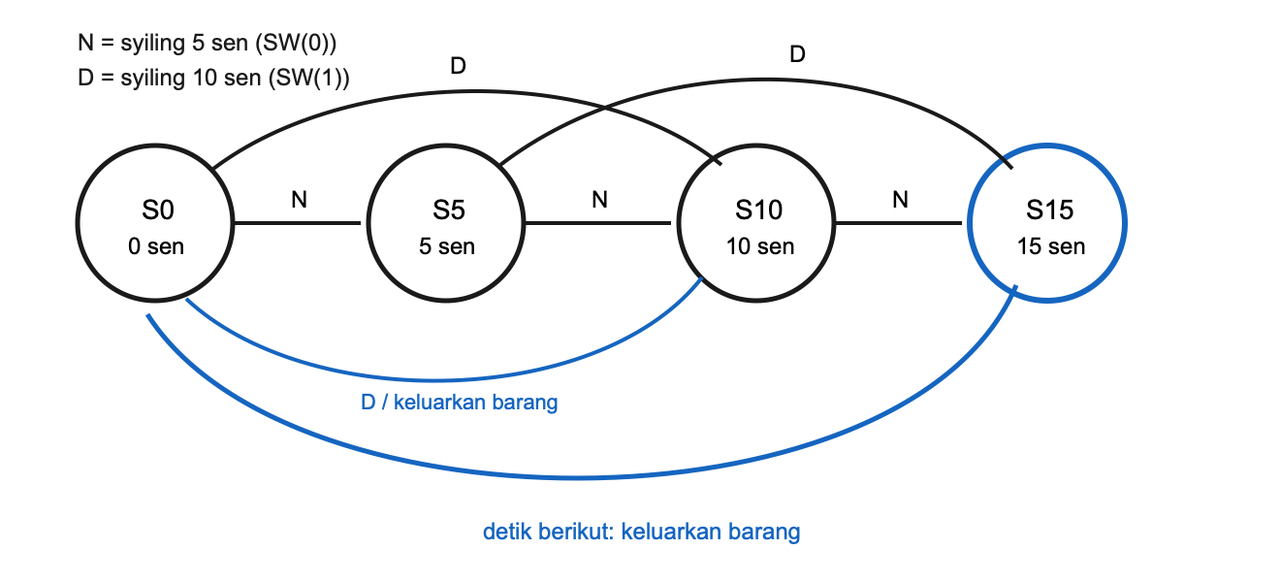

Bagi mesin yang menerima syiling, pilihan yang semula jadi ialah menjadikan setiap keadaan mewakili satu aras kredit. Jika mesin menerima syiling 5 sen dan 10 sen serta mengeluarkan barang apabila kredit mencapai 15 sen, kreditnya boleh menjadi 0, 5, 10 atau 15 sen — empat keadaan. Kita namakan keadaan ini S0, S5, S10 dan S15. Memasukkan syiling membawa mesin ke keadaan kredit yang lebih tinggi; mencapai harga akan mengeluarkan barang dan mengembalikan mesin ke S0.

Isyarat papan adalah seperti biasa. Oleh sebab ini ialah reka bentuk berjujukan yang dipacu jam, entiti ini mengisytiharkan jamnya sendiri: templat lalai blink.vhd tidak mempunyai jam, jadi kita menambah CLOCK_50 : in std_logic. Seperti dalam Pelajaran 5, suis yang dinaikkan bernilai 1; KEY aktif rendah, jadi butang yang ditekan bernilai 0; LEDR aktif tinggi; dan HEX0–HEX5 ialah paparan tujuh segmen aktif rendah.

Ini ialah reka bentuk asas yang lengkap. Baca reka bentuk ini sebagai FSM dalam tiga blok yang kini sudah biasa: pembahagi jam supaya syiling boleh dimasukkan pada kadar yang sesuai untuk manusia; blok gabungan keadaan seterusnya dan output; serta daftar keadaan dipacu jam dengan set semula tak segerak aktif rendah.

Keadaan. S0, S5, S10, S15 ialah empat aras kredit bernama. Kredit semasa dalam sen diperoleh secara jelas daripada perbandingan keadaan dan ditunjukkan dalam dua cara: pada LEDR(3 downto 0) sebagai nombor perduaan dalam sen dan pada HEX0 sebagai satu aksara, iaitu 0 untuk 0 sen, 5 untuk 5, A untuk 10 dan F untuk 15. Ini hanyalah digit perenambelasan bernilai 0, 5, 10 dan 15.

Peralihan — inilah jadual yang akan anda lukis dahulu semasa mereka bentuk:

Ringkasan peralihan:

- S0, 0 sen: syiling 5 sen -> S5; syiling 10 sen -> S10; tidak mengeluarkan barang.
- S5, 5 sen: syiling 5 sen -> S10; syiling 10 sen -> S15; tidak mengeluarkan barang.
- S10, 10 sen: syiling 5 sen -> S15; syiling 10 sen -> S0 dan keluarkan barang apabila mencapai 20 sen, tanpa baki dalam versi asas.
- S15, 15 sen: pada detik berikutnya -> S0 dan keluarkan barang, tanpa mengira input.

Dua butiran perlu diberi perhatian. Dalam S10, memasukkan syiling 10 sen mencapai 20 sen — melebihi harga 15 sen — jadi mesin mengeluarkan barang dan kembali ke S0, tetapi versi asas ini tidak memulangkan baki. Pusat pemeriksaan seterusnya membetulkannya. Selain itu, S15 ialah keadaan “keluarkan barang dan set semula”: pada detik berikutnya, ia mengaktifkan dispense dan kembali ke S0 tanpa mengira input. Oleh itu, apabila jumlah syiling tepat 15 sen, anda akan melihat kredit mencapai F; pada detik berikutnya, barang dikeluarkan.

Output pengeluaran barang disimpan. dispense ialah isyarat satu denyut. Seperti pengesan dalam Pelajaran 5, denyut tunggal mudah terlepas pada kamera jauh. Oleh itu, kita menyimpannya dalam dispensed_latch, memacu LEDR(7) dengan nilai itu dan mengosongkannya hanya semasa set semula. Selepas barang dikeluarkan, LEDR(7) kekal menyala sehingga anda menekan KEY(0).

Memasukkan syiling — pemasaan. Pembahagi menggunakan DIV = 16,666,666, jadi slow_clk bertukar kira-kira setiap 0.33 s, tetapi FSM mengambil sampel syiling hanya pada pinggir menaik. Dalam amalan, anggap satu detik syiling mengambil masa kira-kira 0.67 s. Untuk memasukkan syiling, naikkan satu suis, tunggu sekurang-kurangnya satu pinggir menaik, kemudian turunkannya kembali kepada 0. Membiarkan suis dinaikkan selama beberapa detik akan dikira sebagai beberapa syiling. Masukkan satu syiling pada satu-satu masa.

-- Kod permulaan pelajar: lengkapkan baris TODO sebelum sintesis.
-- Pelajaran 6 - Latihan 3-C: reka bentuk asas FSM mesin layan diri.
-- SW(0)=syiling 5 sen, SW(1)=syiling 10 sen, KEY(0)=set semula. LEDR(7)=simpanan pengeluaran barang.
-- Masukkan satu syiling dengan mengekalkan SW(0) atau SW(1) tinggi selama satu pinggir menaik slow_clk, kira-kira 0.67 s.
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity blink is
    port (
        CLOCK_50 : in  std_logic;
        KEY      : in  std_logic_vector(3 downto 0);
        SW       : in  std_logic_vector(9 downto 0);
        LEDR     : out std_logic_vector(9 downto 0);
        HEX0     : out std_logic_vector(6 downto 0)
    );
end entity blink;

architecture rtl of blink is
    type state_t is (S0, S5, S10, S15);
    signal state, next_state : state_t := S0;
    signal dispense, dispensed_latch : std_logic := '0';
    signal credit : unsigned(3 downto 0);
    constant DIV : unsigned(24 downto 0) := to_unsigned(16666666, 25);
    signal div_count : unsigned(24 downto 0) := (others => '0');
    signal slow_clk : std_logic := '0';

    function seg(d : unsigned(3 downto 0)) return std_logic_vector is
    begin
        case d is
            when "0000" => return "1000000"; -- 0
            when "0101" => return "0010010"; -- 5
            when "1010" => return "0001000"; -- A = 10
            when "1111" => return "0001110"; -- F = 15
            when others => return "1111111";
        end case;
    end function;
begin
    process(CLOCK_50)
    begin
        if rising_edge(CLOCK_50) then
            if KEY(0) = '0' then
                div_count <= (others => '0'); slow_clk <= '0';
            elsif div_count = DIV then
                div_count <= (others => '0'); slow_clk <= not slow_clk;
            else
                div_count <= div_count + 1;
            end if;
        end if;
    end process;

    process(state, SW)
    begin
        next_state <= state;
        dispense <= '0';
        case state is
            when S0  => TODO_FROM_0_CENTS;
            when S5  => TODO_FROM_5_CENTS;
            when S10 => TODO_FROM_10_CENTS;
            when S15 => TODO_DISPENSE_AND_RESET;
        end case;
    end process;

    process(slow_clk, KEY)
    begin
        if KEY(0) = '0' then
            state <= S0; dispensed_latch <= '0';
        elsif rising_edge(slow_clk) then
            state <= next_state;
            if TODO_DISPENSE_CONDITION then dispensed_latch <= '1'; end if;
        end if;
    end process;

    credit <= to_unsigned(0, 4)  when state = S0 else
              to_unsigned(5, 4)  when state = S5 else
              to_unsigned(10, 4) when state = S10 else
              to_unsigned(15, 4);

    LEDR(7) <= TODO_DISPENSE_LED;
    LEDR(3 downto 0) <= std_logic_vector(credit);
    LEDR(6) <= '0';  -- ganti baris ini dengan change_latch dalam sambungan 3-C1
    LEDR(5 downto 4) <= (others => '0');
    LEDR(9 downto 8) <= (others => '0');
    HEX0 <= seg(credit);
end architecture rtl;

Bina pengawal pada papan sebenar, masukkan syiling melalui dua laluan berbeza dan sahkan bahawa LED pengeluaran barang kekal menyala.

Muat naik bukti anda. Selepas tiga syiling 5 sen menyebabkan mesin mengeluarkan barang, ambil tangkapan skrin kamera dengan LEDR(7) menyala dan lampirkannya di bawah.

Jika guru anda mahukan sambungan, pusat pemeriksaan pilihan ini membetulkan kes tidak adil yang baru dikenal pasti. Apabila mesin mencapai 20 sen — satu-satunya laluan bayaran berlebihan, iaitu S10 diikuti syiling 10 sen — mesin perlu menyalakan LED kedua, LEDR(6), yang bermaksud “pulangkan baki 5 sen”, di samping mengeluarkan barang pada LEDR(7). Semua pengeluaran barang lain, tepat pada 15 sen, tidak memulangkan baki.

Ini ialah perubahan kecil dan tepat pada FSM. Anda memerlukan output tersimpan kedua, change_latch, yang memacu LEDR(6) dan ditetapkan apabila mesin mengeluarkan barang *melalui laluan 20 sen*. Cara paling kemas ialah menambah isyarat gabungan change di sebelah dispense, menegaskannya hanya dalam cabang S10 + syiling 10 sen, menyimpannya dengan cara yang sama seperti dispensed_latch, dan menggantikan baris asas LEDR(6) <= '0'; dengan LEDR(6) <= change_latch;.

Inilah tingkah laku yang dijangka selepas perubahan anda:

Tingkah laku pusat pemeriksaan yang dijangka:

- Tiga syiling 5 sen (5+5+5): kredit mencapai 15 sen; tunggu satu detik tambahan, kemudian LEDR(7), pengeluaran barang = ya; LEDR(6), baki = tidak; kembali ke S0.
- Syiling 5 + syiling 10 sen (5+10): kredit mencapai 15 sen; tunggu satu detik tambahan, kemudian LEDR(7), pengeluaran barang = ya; LEDR(6), baki = tidak; kembali ke S0.
- Syiling 10 + syiling 5 sen (10+5): kredit mencapai 15 sen; tunggu satu detik tambahan, kemudian LEDR(7), pengeluaran barang = ya; LEDR(6), baki = tidak; kembali ke S0.
- Syiling 5 + syiling 5 + syiling 10 sen (5+5+10): kredit mencapai 20 sen; LEDR(7), pengeluaran barang = ya; LEDR(6), baki = ya; kembali ke S0.
- Dua syiling 10 sen (10+10): kredit mencapai 20 sen; LEDR(7), pengeluaran barang = ya; LEDR(6), baki = ya; kembali ke S0.

Laksanakan perubahan itu, kemudian sahkan pada papan bahawa LEDR(6) menyala hanya pada laluan 20 sen dan tidak pernah menyala pada laluan tepat 15 sen.

Muat naik bukti anda. Pada laluan 20 sen, contohnya dua syiling 5 sen diikuti satu syiling 10 sen, ambil tangkapan skrin kamera yang menunjukkan kedua-dua LEDR(7), pengeluaran barang, dan LEDR(6), baki, menyala, kemudian lampirkannya di bawah.

Tangkap kod makmal anda. Simpan blink.vhd yang telah diubah suai dalam makmal, kemudian gunakan kawalan bukti kod di bawah untuk menyerahkan versi pusat pemeriksaan 3-C1 dengan pemulangan baki. Jika guru meminta rajah keadaan, serahkannya secara berasingan.

Pusat pemeriksaan bonus ini menjadikan mesin menjual dua barangan: minuman ringan berharga 15 sen, dipilih dengan SW(2), dan kopi berharga 20 sen, dipilih dengan SW(3). Mesin mesti mengeluarkan barang hanya apabila kredit mencapai harga barangan yang dipilih — bagi minuman ringan, barang dikeluarkan pada 15 sen; bagi kopi, mesin menunggu hingga 20 sen.

Idea pentingnya ialah perubahan ini memperbesar ruang keadaan. Mesin tidak lagi boleh diterangkan melalui kredit sahaja kerana tingkah lakunya pada, misalnya, 15 sen kini bergantung pada *barangan yang dipilih*: keluarkan minuman ringan, tetapi terus menunggu untuk kopi. Mesin perlu mengingati kedua-dua kredit dan pilihan. Gabungkan kedua-duanya — contohnya satu keadaan ialah pasangan *(barangan dipilih, aras kredit)* — kemudian tentukan gabungan yang benar-benar boleh berlaku dan tindakan bagi setiap gabungan.

Lukis dahulu rajah keadaan yang diperbesar, tentukan bilangan keadaan yang benar-benar diperlukan, kemudian laksanakannya. Tiada satu pengekodan yang “betul”, tetapi terdapat bilangan minimum keadaan berbeza yang diperlukan oleh tingkah laku tersebut dan, daripada itu, bilangan minimum flip-flop.

(Bonus) Serahkan reka bentuk anda. Lampirkan rajah keadaan yang diperbesar untuk mesin dua barangan dan tampal VHDL yang diubah suai, atau lampirkan kod sebagai fail .txt.

Mesin asas menunjukkan kredit sebagai satu aksara perenambelasan, 0, 5, A atau F. Cara ini ringkas, tetapi bukan cara mesin sebenar memaparkan wang. Pusat pemeriksaan bonus ini menunjukkan kredit sebagai nombor perpuluhan dua digit pada HEX1:HEX0 — 00, 05, 10 dan 15. Paparkan 20 hanya jika anda membina sambungan berasingan dengan keadaan paparan 20 sen atau simpanan paparan yang jelas; reka bentuk pemulangan baki 3-C1 masih mengembalikan paparan kredit kepada 00, sementara LEDR(6) menunjukkan baki. HEX0 menunjukkan digit sa dan HEX1 menunjukkan digit puluh.

Ini menggunakan semula idea penyahkod tujuh segmen daripada Pelajaran 2: fungsi bantuan bernama seg_dec, supaya boleh wujud bersama fungsi asas seg, memetakan satu digit perpuluhan 0..9 kepada pola segmen aktif rendah {g,f,e,d,c,b,a}. Pisahkan kredit kepada digit puluh dan sa, nyahkod setiap satu, kemudian pacu HEX1 dan HEX0. Ingat untuk mengisytiharkan HEX1 : out std_logic_vector(6 downto 0) dalam senarai port entiti — contoh asas pelajaran ini hanya menyediakan HEX0, jadi HEX1 mesti diisytiharkan, sama seperti penyahkod dua digit dalam Pelajaran 2. Gantikan juga baris asal HEX0 <= seg(credit);; jangan biarkan kedua-dua penugasan HEX0 aktif.

Anda hanya memerlukan fungsi perpuluhan seg_dec, dalam bentuk yang sama seperti fungsi seg dalam Pelajaran 2, serta pemisahan nilai kredit asas 0, 5, 10 dan 15:

-- Tambah HEX1 pada senarai port entiti, kemudian lengkapkan bantuan paparan.
HEX0 : out std_logic_vector(6 downto 0);
HEX1 : out std_logic_vector(6 downto 0)
-- ...
function seg_dec(d : unsigned(3 downto 0)) return std_logic_vector is
begin
    case d is
        when "0000" => return "1000000";
        when "0001" => return TODO_PATTERN_FOR_1;
        when "0010" => return TODO_PATTERN_FOR_2;
        when others => return "1111111";
    end case;
end function;

signal cents : unsigned(4 downto 0);
signal tens  : unsigned(3 downto 0);
signal ones  : unsigned(3 downto 0);
-- ...
cents <= TODO_CREDIT_AS_CENTS;
tens  <= TODO_TENS_DIGIT;
ones  <= TODO_ONES_DIGIT;
HEX0 <= TODO_ONES_DISPLAY;
HEX1 <= TODO_TENS_DISPLAY;

(Bonus) Muat naik bukti anda. Ambil tangkapan skrin kamera yang menunjukkan kredit perpuluhan dua digit pada HEX1:HEX0, contohnya 10 atau 15, kemudian lampirkannya di bawah.

Kini anda telah membina pada perkakasan sebenar laluan teras melalui logik digital:

- Get logik (Pelajaran 1): AND, OR, NOT, NAND, NOR dan XOR — unsur asas setiap litar — serta idea bahawa VHDL *menerangkan perkakasan*, bukannya berjalan seperti atur cara.
- Reka bentuk gabungan dan peminimuman (Pelajaran 2): jadual kebenaran, SOP kanonik, peta Karnaugh dan sambungan POS, MUX serta penyahkod pilihan — menukarkan spesifikasi kepada litar yang lebih ringkas dan memenuhinya.
- Ingatan (Pelajaran 3): flip-flop dan daftar muatan selari — saat litar memperoleh keupayaan untuk *mengingati*.
- Pembilang (Pelajaran 4): blok berjujukan yang dipacu melalui pembahagi jam, bersama disiplin menyemak bahawa pemalar muat dalam daftar; sambungan pilihan memperkenalkan BCD dan daftar anjak.
- Mesin keadaan terhingga (Pelajaran 5): lampu isyarat Moore yang bertindak berdasarkan keadaan yang diingati, dengan sambungan pilihan pengesan jujukan Mealy.
- Projek kemuncak FSM (pelajaran ini): pengawal mesin layan diri yang anda *jalankan dan terangkan* daripada jadual peralihan; pusat pemeriksaan pilihan membolehkan anda menambah pemulangan baki, pemilihan barangan atau paparan perpuluhan dan, jika dicuba, menaakul bilangan keadaan dan flip-flop.

Itulah teras kursus pengenalan logik digital, dan anda menjalankan laluan wajib pada FPGA sebenar.

Arah seterusnya. Berikut beberapa arah pilihan jika anda mahu meneruskan:

- Pemasaan — setup dan hold. Flip-flop sebenar memerlukan inputnya stabil dalam tetingkap masa yang singkat di sekitar pinggir jam. Mematuhi masa *setup* dan *hold* membolehkan reka bentuk berjalan pada frekuensi jam sasaran dan membuka jalan kepada analisis pemasaan statik.
- Aritmetik dan ALU. Gabungkan penambah, pembanding dan logik menjadi unit aritmetik-logik, iaitu teras pengiraan sesebuah pemproses.
- Saluran paip. Bahagikan laluan gabungan yang panjang kepada peringkat berjam untuk meningkatkan daya pemprosesan, satu teknik utama dalam perkakasan pantas.
- Topik VHDL lanjutan dan simulasi. Topik lanjutan dalam VHDL serta *simulasi* dengan bangku uji dan bentuk gelombang membolehkan reka bentuk disahkan sebelum digunakan pada papan.

Bacaan lanjut pilihan. Kursus percuma [FPGA Academy](https://fpgacademy.org/courses.html) membincangkan keluarga DE1-SoC yang sama dengan mendalam, dan Harris & Harris, *Digital Design and Computer Architecture*, bab 1–3, ialah teks yang sangat baik untuk bahan daripada get logik hingga FSM yang baru anda pelajari. Kedua-duanya tidak diwajibkan — rujuk jika anda mahu meneroka lebih lanjut.
