Logik digital pada DE1-SoC (3/6): ingatan — flip-flop dan daftar

Setiap reka bentuk setakat ini ialah reka bentuk gabungan: LED merupakan fungsi tulen kedudukan suis *pada masa itu*. Tukar satu suis dan output berubah sebaik sahaja isyarat merambat melalui gerbang. Litar gabungan tidak mempunyai keadaan: litar itu tidak mengetahui nilai input sebentar tadi dan tidak dapat mengingati apa-apa.

Namun kebanyakan sistem berguna memerlukan ingatan. Pembilang mesti mengetahui nilai semasanya untuk menghasilkan nilai berikutnya. CPU perlu menyimpan kendalian dan hasil antara arahan. Lampu isyarat perlu mengetahui warna yang sedang menyala untuk menentukan warna seterusnya. Semua ini tidak boleh dilakukan dengan gerbang sahaja kerana gerbang hanya mencerminkan input semasa.

Logik jujukan ialah logik yang mengingati. Outputnya bergantung bukan sahaja pada input semasa, tetapi juga pada keadaan yang tersimpan, iaitu perkara yang berlaku sebelumnya. Blok asas yang menyimpan satu bit keadaan ialah flip-flop, manakala penjaga masa yang memberitahu semua flip-flop *bila* perlu dikemas kini ialah jam.

DE1-SoC menyediakan jam bergerak bebas 50 MHz bernama CLOCK_50, iaitu gelombang segi empat yang naik dan turun 50,000,000 kali sesaat. Mulai pelajaran ini, reka bentuk jujukan anda mesti menyenaraikannya sebagai input. Templat lalai leds_mirror.v hanya menyenaraikan suis, butang dan LED serta tidak mempunyai jam, jadi anda perlu menambah input CLOCK_50; pada modul. Melupakan input ini ialah ralat paling lazim dalam reka bentuk jujukan.

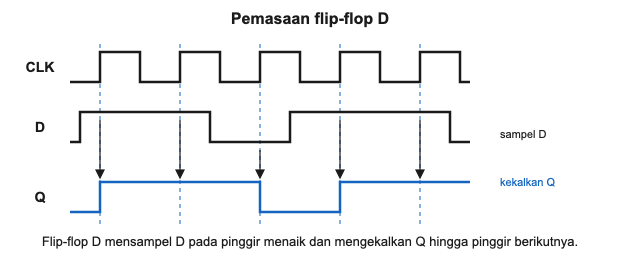

Flip-flop D ialah unsur ingatan paling ringkas. Ia mempunyai input data D, input jam dan output Q. Seluruh peraturannya ialah:

> Pada setiap pinggir menaik jam, Q menangkap nilai D lalu mengekalkannya sehingga pinggir menaik berikutnya.

Antara pinggir, perubahan input tidak memberi kesan: Q kekal beku. Inilah sampel dan tahan: flip-flop mensampel D ketika jam berubah daripada 0 kepada 1, kemudian mengekalkan sampel itu. Dengan cara inilah litar memperoleh ingatan: Q boleh kekal 1 lama selepas D kembali kepada 0 kerana ia mengingati sampel tersebut.

Menulis tingkah laku ini dalam Verilog — dua idea baharu.

Pertama, blok berjam. Tingkah laku dipicu pinggir dihuraikan dengan always @(posedge CLOCK_50): pernyataan di dalamnya dilaksanakan sekali pada setiap pinggir menaik, bukan secara berterusan. Isyarat yang ditetapkan di dalam blok ini mesti diisytiharkan sebagai reg kerana ia mengekalkan nilai antara pinggir.

Kedua, penetapan tidak menyekat <=. Dalam blok berjam, sentiasa gunakan <=, bukan =. Operator <= bermaksud “sampel semua sebelah kanan sekarang, kemudian kemas kini semua sebelah kiri bersama-sama pada pinggir”, tepat seperti flip-flop sebenar yang semuanya mensampel serentak. Menggunakan =, iaitu penetapan menyekat, dalam blok berjam ialah ralat Verilog klasik: penetapan berkuat kuasa mengikut turutan pada pinggir yang sama, lalu satu flip-flop boleh melihat nilai *baharu* flip-flop lain dan bukan nilai lamanya. Perkakasan yang terhasil mungkin tidak sepadan dengan niat anda. Petua: gunakan <= dalam blok berjam; gunakan = hanya dalam logik gabungan dengan assign atau always @(*).

Set semula segerak. Kita juga memerlukan cara memaksa Q kembali kepada nilai yang diketahui. Set semula segerak diperiksa *di dalam* blok berjam, jadi ia hanya berkuat kuasa pada pinggir jam:

always @(posedge CLOCK_50) begin
    if (!KEY[0]) Q <= TODO_RESET_VALUE;   // set semula segerak, dinilai pada pinggir
    else         Q <= TODO_CAPTURED_VALUE;
end

Oleh sebab KEY aktif-rendah, butang dibaca sebagai 0 apabila ditekan. Maka !KEY[0] bernilai benar sepanjang butang set semula ditekan.

Bina satu flip-flop D pada papan sebenar. Sambungannya ialah SW[0] = D, KEY[0] = set semula (aktif-rendah), LEDR[0] = Q dan LEDR[1] = ~Q.

Baca ini sebelum menjalankannya — penting. Pada 50 MHz, Q mengikut D 50,000,000 kali sesaat, jauh lebih pantas daripada penglihatan anda atau kamera. Jadi walaupun litar ini benar-benar *menyimpan* D, anda tidak dapat *melihat* proses penyimpanan: ubah SW[0] dan LEDR[0] kelihatan mengikutinya serta-merta. Oleh itu, latihan ini sebenarnya menunjukkan set semula, bukan penyimpanan. Tingkah laku yang akan anda perhatikan ialah:

- Dengan SW[0] dinaikkan (D=1), LEDR[0] menyala manakala LEDR[1], yang menunjukkan ~Q, padam.
- Tekan dan tahan KEY[0] — butang yang ditekan dibaca sebagai 0, jadi set semula aktif. LEDR[0] padam walaupun SW[0] masih dinaikkan. Set semula mengatasi data.
- Lepaskan KEY[0]: LEDR[0] kembali mengikut SW[0].

Anda akan *melihat* ingatan dalam latihan berikutnya, 2-B. Buat masa ini, tumpukan perhatian pada set semula yang mengatasi input data.

// Pelajaran 3 - Latihan 2-A: templat awal flip-flop D
// SW[0]=D, KEY[0]=set semula (aktif-rendah), LEDR[0]=Q, LEDR[1]=~Q.
module leds_mirror(CLOCK_50, SW, KEY, LEDR);
    input        CLOCK_50;
    input  [9:0] SW;
    input  [3:0] KEY;
    output [9:0] LEDR;

    reg Q;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) Q <= TODO_RESET_VALUE;
        else         Q <= TODO_D_INPUT;
    end

    assign LEDR[0]   = TODO_Q_OUTPUT;
    assign LEDR[1]   = TODO_NOT_Q_OUTPUT;
    assign LEDR[9:2] = 8'b0;
endmodule

Daftar hanyalah N flip-flop D yang disusun bersebelahan dan semuanya berkongsi jam serta set semula yang sama. Daftar 8 bit menyimpan 8 bit. Muatan selari menyalin semua 8 bit input ke dalam daftar serentak pada satu pinggir jam: setiap flip-flop menangkap bit datanya sendiri pada masa yang sama.

Kawalan muat menjadikan ingatan dapat dilihat. Daripada menangkap data pada *setiap* pinggir seperti flip-flop tunggal, daftar ini hanya menangkap apabila anda mengarahkannya. Anda boleh mengubah suis sesuka hati dan nilai tersimpan kekal sama sehingga dimuatkan semula. Sambungannya ialah SW[7:0] = data, KEY[0] = set semula (aktif-rendah) dan KEY[1] = muat (aktif-rendah).

Oleh sebab KEY aktif-rendah, anda perlu menekan dan melepaskan KEY[1] untuk memuat: apabila ditekan, KEY[1] dibaca sebagai 0, lalu kod menguji !KEY[1] untuk mengesan keadaan itu. Perhatikan bahawa KEY[1] *disampel oleh jam*; ia bukan isyarat jam yang dinyahlantun dalam perkakasan. Reka bentuk hanya memeriksa aras butang pada setiap pinggir menaik, dan itu memadai untuk latihan ini.

// Pelajaran 3 - Latihan 2-B: templat awal daftar muatan selari 8 bit
// SW[7:0]=data, KEY[0]=set semula (aktif-rendah), KEY[1]=muat (aktif-rendah).
module leds_mirror(CLOCK_50, SW, KEY, LEDR);
    input        CLOCK_50;
    input  [9:0] SW;
    input  [3:0] KEY;
    output [9:0] LEDR;

    reg [7:0] Q;
    always @(posedge CLOCK_50) begin
        if (!KEY[0])      Q <= TODO_RESET_VECTOR;
        else if (!KEY[1]) Q <= TODO_LOAD_VALUE;
    end

    assign LEDR[7:0] = TODO_REGISTER_OUTPUT;
    assign LEDR[9:8] = 2'b00;
endmodule

Hantar bukti anda. Ambil tangkapan kamera yang membuktikan daftar sedang *mengekalkan* nilai: LEDR[7:0] menunjukkan 10101010, iaitu nilai yang dimuatkan sebelumnya, sementara suis pada skrin SW[7:0] ditetapkan kepada corak berbeza seperti 01010101 dan anda tidak menekan KEY[1]. Tunjukkan LED yang kekal dan kedudukan suis yang berbeza dalam tangkapan yang sama, kemudian lampirkannya di bawah.

Anda membina dua asas semua ingatan dalam sistem digital: flip-flop D, yang menyimpan satu bit dengan sampel dan tahan pada pinggir jam, serta daftar, iaitu beberapa flip-flop yang dimuatkan selari dan mengekalkan nilainya sehingga diarahkan sebaliknya. Anda menggunakan always @(posedge CLOCK_50) dengan penetapan tidak menyekat <= dan melihat input KEY aktif-rendah bertindak sebagai kawalan.

Catatan untuk pelajaran seterusnya — dua gaya set semula. Kedua-dua reka bentuk dalam pelajaran ini menggunakan set semula segerak: set semula diperiksa *di dalam* blok berjam, maka ia hanya berkuat kuasa pada pinggir menaik. Gaya ini kemas dan mudah diramal serta akan terus digunakan untuk unsur storan dalam pelajaran ini dan pelajaran berikutnya. Namun Pelajaran 5 dan 6 tentang mesin keadaan terhingga akan beralih kepada set semula tak segerak aktif-rendah, yang ditulis sebagai always @(posedge CLOCK_50 or negedge KEY[0]). Gaya itu memaksa litar ke keadaan selamat serta-merta tanpa menunggu pinggir jam, berguna untuk memulihkan mesin keadaan yang tersangkut pada papan. Perbezaan terperinci dan sebab FSM memilih gaya tak segerak akan diterangkan di sana. Buat masa ini, ketahui bahawa kedua-dua gaya wujud dan pelajaran ini sengaja menggunakan gaya segerak.
