Logik digital pada DE1-SoC dengan VHDL (1/6): gerbang pertama anda pada perkakasan sebenar

Kebanyakan pengaturcaraan yang anda kenali berjalan pada pemproses: arahan dilaksanakan satu demi satu. Dalam kursus ini, anda akan melakukan sesuatu yang berbeza. Anda akan menghuraikan litar digital dalam bahasa yang dipanggil VHDL, dan cip sebenar akan dikonfigurasikan untuk menjadi litar tersebut. Tiada pemproses yang menjalankan baris kod anda satu demi satu; huraian anda menjadi wayar dan gerbang sebenar yang semuanya beroperasi serentak.

Cip itu ialah FPGA (*Field-Programmable Gate Array*), iaitu litar bersepadu dengan rangkaian besar blok logik yang sambungannya boleh dikonfigurasikan semula. Papan yang digunakan ialah Terasic DE1-SoC dengan FPGA Cyclone V Intel/Altera, papan yang turut digunakan dalam banyak kursus reka bentuk digital universiti. Anda mengakses papan sebenar melalui pelayar dengan LabsLand: pelayan menjalankan Intel Quartus untuk menukarkan VHDL anda kepada fail konfigurasi, memprogram papan fizikal dan menyiarkan kamera langsung supaya anda dapat melihat tindak balas LED sebenar.

Bahagian papan yang akan anda gunakan dalam kursus ini:

- SW(9 downto 0) — 10 suis gelangsar yang anda kawal pada skrin. Suis yang dinaikkan mewakili logik 1.
- KEY(3 downto 0) — 4 butang tekan. Butang ini aktif-rendah: bacaannya ialah 0 apabila ditekan dan 1 apabila dilepaskan.
- CLOCK_50 — isyarat jam 50 MHz yang digunakan mulai Pelajaran 3.
- LEDR(9 downto 0) — 10 LED merah, dengan LEDR0 di hujung kanan baris dan LEDR9 di hujung kiri. LED ini aktif-tinggi: LED menyala apabila dipacu dengan 1.
- HEX0–HEX5 — enam paparan 7 segmen. Paparan ini aktif-rendah: segmen menyala apabila dipacu dengan 0.

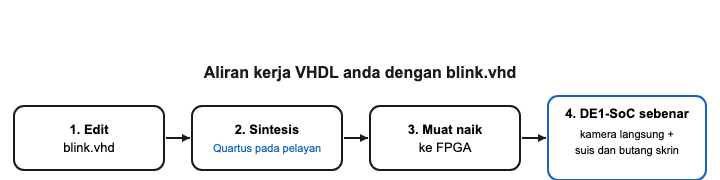

Aliran kerja adalah sama dalam setiap pelajaran: editor VHDL LabsLand dibuka dengan satu fail, blink.vhd, yang mengandungi entiti aras teratas bernama blink. Anda akan menggantikan seluruh kandungan fail itu dengan reka bentuk latihan sambil mengekalkan nama entiti blink. Kemudian pilih Jalankan sintesis (Synthesize), tunggu sehingga selesai, pilih Muat naik ke FPGA (Upload to FPGA) dan gunakan suis pada skrin sambil memerhatikan kamera. Jika lawatan berpandu atau lapisan bantuan menutupi butang editor, tutup atau langkau lawatan itu sebelum meneruskan.

Gerbang logik menerima satu atau lebih input perduaan dan menghasilkan output perduaan. Enam gerbang merangkumi hampir semua perkara yang akan anda gunakan dalam kursus ini. Dengan input A dan B:

Jadual kebenaran bagi A, B:

- A=0, B=0 -> AND 0, OR 0, NOT A 1, NAND 1, NOR 1, XOR 0
- A=0, B=1 -> AND 0, OR 1, NOT A 1, NAND 1, NOR 0, XOR 1
- A=1, B=0 -> AND 0, OR 1, NOT A 0, NAND 1, NOR 0, XOR 1
- A=1, B=1 -> AND 1, OR 1, NOT A 0, NAND 0, NOR 0, XOR 0

Dalam VHDL, gerbang ini ditulis dengan operator logik and, or, not dan xor. Reka bentuk di bawah menyambungkan suis SW(0) kepada A, suis SW(1) kepada B dan menghantar hasil setiap gerbang kepada satu LED. Penugasan isyarat serentak seperti LEDR(0) <= A and B; bermaksud output sentiasa mengikut ungkapan itu, sama seperti wayar yang disambungkan kepada gerbang.

-- Templat awal pelajar: lengkapkan baris TODO sebelum menjalankan sintesis.
-- Pelajaran 1 - gerbang asas. Gantikan SELURUH kandungan blink.vhd dengan reka bentuk ini.
library ieee;
use ieee.std_logic_1164.all;

entity blink is
    port (
        SW   : in  std_logic_vector(9 downto 0);  -- SW(0)=A, SW(1)=B
        LEDR : out std_logic_vector(9 downto 0)
    );
end entity blink;

architecture rtl of blink is
    signal A, B : std_logic;
begin
    A <= SW(0);
    B <= SW(1);

    LEDR(0) <= TODO_AND;          -- TODO: ungkapan bagi AND
    LEDR(1) <= TODO_OR;           -- TODO: ungkapan bagi OR
    LEDR(2) <= TODO_NOT_A;        -- TODO: ungkapan bagi NOT A
    LEDR(3) <= TODO_NAND;         -- TODO: ungkapan bagi NAND
    LEDR(4) <= TODO_NOR;          -- TODO: ungkapan bagi NOR
    LEDR(5) <= TODO_XOR;          -- TODO: ungkapan bagi XOR
    LEDR(9 downto 6) <= (others => '0');  -- LED tidak digunakan kekal padam
end architecture rtl;

Sebelum menjalankannya, tentukan sendiri corak awal LED. Apabila kedua-dua suis diturunkan, A=0 dan B=0. Cari baris itu dalam jadual kebenaran di atas dan tentukan sama ada output setiap gerbang ialah 1. Dalam langkah seterusnya, anda akan membandingkan jangkaan anda dengan papan sebenar.

Sekarang bina litar pada papan sebenar dan bandingkannya dengan jadual kebenaran.

Hantar bukti anda. Ambil tangkapan kamera apabila kedua-dua suis dinaikkan (SW = 11): LEDR0 (AND) dan LEDR1 (OR) sepatutnya menyala, manakala yang lain padam. Lampirkan imej dalam ruang di bawah.
