Tres luces, ramas independientes
Comprueba qué ocurre en una rama con LED al conectar otras a la misma fuente.
Inicia sesión con una cuenta docente para preparar una sesión. El alumnado entra con un código de clase.
¿Primera vez en LabsLand? Crea tu cuenta de docente
Resultados de aprendizaje
Comparar la corriente de la rama verde con una, dos y tres ramas en paralelo.
Explicar la independencia de las ramas y distinguir corriente de rama y corriente total.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
¿Una luz más le quita algo a la anterior?
5 min
Imagina que añades otro indicador a un panel. ¿El primero perderá corriente porque ahora tiene que «compartir»? Compara un LED verde solo, verde con rojo y los tres colores. Cada rama tiene su resistencia de 1 kΩ y todas se conectan entre la misma fuente y masa.
A 5 V constantes, predice qué ocurrirá con la corriente de la rama verde al añadir las ramas roja y amarilla. Explica tu razonamiento.
Añade ramas y conserva la medida
22 min
Lee el circuito
El botón del laboratorio abre un circuito conectado a equipos reales. Una rama es un camino que contiene una resistencia y un LED. El LED tiene ánodo (A) y cátodo (K); su orientación ya está preparada. Selecciona la pestaña Fuente DC para leer o cambiar la tensión positiva y Multímetro para leer la medida. Pulsa Realizar medición después de cada cambio y espera a que se actualicen el resultado y las fotografías del equipo. Cambiar un ajuste no produce por sí solo una nueva medida. Para ajustar la tensión con el teclado, enfoca la rueda: izquierda/derecha cambia el paso y arriba/abajo cambia el valor. Comprueba la tensión mostrada antes de medir.
El multímetro mide la tensión en la resistencia, que llamaremos $V_R$. Anota la lectura VDC en voltios; divide entre 1.000 una lectura en mV. Por ejemplo, 240 mV = 0,240 V. Si aparece uV (microvoltios, µV), divide entre 1.000.000: 300 uV = 0,000300 V. Con 1 kΩ, $I\,\text{(mA)}=V_R\,\text{(V)}$. Así calculas la corriente a partir de una tensión medida y la resistencia indicada.
Observa las luces reales en las fotografías de la cámara. El Brillo estimado del dibujo representa el último resultado, pero no mide la luz; desactívalo al comparar fotografías. Una luz oculta por reflejos es no distinguible, no necesariamente apagada. El equipo también tiene luces de estado. Si no distingues el LED del circuito, mantén el mismo circuito y la misma tensión y pulsa Realizar medición otra vez. Espera a que se actualicen el resultado y las fotografías, y vuelve a observar el LED. Anota brevemente en tus respuestas escritas las lecturas inicial y repetida y si cambió la visibilidad; usa el resultado repetido en la tabla. Si aún no lo distingues, elige No distinguible; no lo juzgues por otra luz ni sigas repitiendo hasta obtener la respuesta que esperabas.
Lee el nombre del equipo bajo cada resultado: medidas sucesivas pueden usar distintos Hive físicos. Por eso, pequeñas diferencias pueden deberse a otros componentes. Un resultado identificado como grabación anterior no es una medida nueva independiente.
Mantén protegido el circuito
Mantén el cableado y las resistencias que aparecen al abrir el circuito. Usa solo la fuente positiva de 0–5 V, entre 1 y 5 V en esta actividad. No conectes un LED directamente a la fuente. No cambies las otras fuentes ni el generador de funciones. El multímetro ya está conectado en paralelo con una resistencia: déjalo en tensión continua, nunca en corriente ni en resistencia.

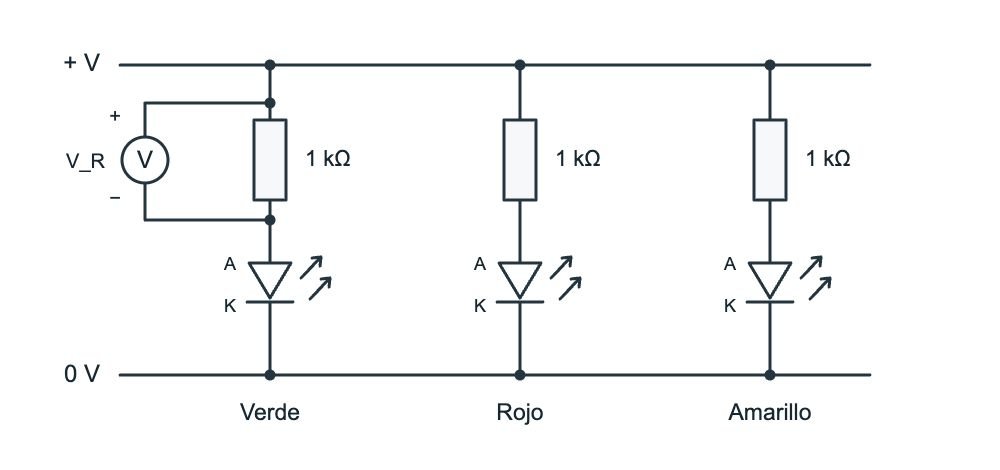

Mide la tensión en la resistencia para calcular la corriente de esa rama. A y K identifican los terminales del LED.
Sigue una rama completa desde la fuente hasta tierra. El voltímetro está conectado solo a la resistencia verde.
Cambio de circuito
Al terminar un circuito, sal de la sesión de Hive y vuelve a esta actividad antes de abrir el siguiente botón. Cada botón carga su propio circuito; no reutilices el anterior ni cambies las conexiones del multímetro.
Solo verde
Solo verde
Comprueba 5 V y mantén el multímetro en la resistencia de 1 kΩ de la rama verde. Mide, completa la fila Solo verde y sal de Hive.
Disponible en una sesión de clase
Verde + rojo
Verde + rojo
Comprueba 5 V y mantén el multímetro en la resistencia de 1 kΩ de la rama verde. Mide, completa la fila Verde + rojo y sal de Hive.
Disponible en una sesión de clase
Verde + rojo + amarillo
Verde + rojo + amarillo
Comprueba 5 V y mantén el multímetro en la resistencia de 1 kΩ de la rama verde. Mide, completa la fila Verde + rojo + amarillo y sal de Hive.
Disponible en una sesión de clase
Repite solo verde
Repite solo verde
Abre este último circuito a 5 V, mide de nuevo la resistencia verde y completa Solo verde, repetición. Comprueba el nombre del equipo: puede ser otro Hive físico.
Disponible en una sesión de clase
Resultados
Usa cuatro filas, siempre a 5 V. En todos los circuitos el multímetro mide solo la resistencia de la rama verde. Anota V_R en V e I_verde en mA (mismo valor numérico con 1 kΩ). Observa el LED verde, no la luz total del equipo. Usa el último botón de repetición para la última fila y deja vacías las filas adicionales.
| Circuito | Tensión en resistencia verde V | Corriente de rama verde mA | LED verde en cámara |
|---|---|---|---|
Distingue corriente de rama y total
13 min
Calcula: corriente verde con tres colores menos la primera corriente de solo verde. Indica la diferencia con su signo en mA y muestra las dos medidas usadas.
¿Cambió mucho la corriente verde al añadir ramas? Usa las tres configuraciones y la repetición para explicar qué apoyan tus datos.
Sin cambiar el circuito, responde por escrito: ¿esta medida indica la corriente total de las tres ramas? Explica qué corriente proporciona y qué otras medidas harían falta para conocer el total.
¿Qué comprobarías antes de atribuir a una rama añadida una pequeña diferencia entre medidas?
Entrega
Cuando termines todas las medidas, sal de Hive y vuelve aquí. Marca la práctica como completada, comprueba todas las filas y respuestas obligatorias y entrega la actividad.
