Fundamentos del laboratorio de electrónica (3/7): medir correctamente resistencia y tensión
Los estudiantes eligen el modo de resistencia DMM o el modo de tensión CC, se conectan a través de los nodos correctos, preservan el estado de alimentación requerido e interpretan unidades y signos.
¿Primera vez en LabsLand? Crea tu cuenta de docente
Resultados de aprendizaje
Elija el modo de resistencia o tensión CC para una medición indicada.
Explique por qué la resistencia normalmente se mide en un circuito sin alimentación.
Conecte un voltímetro en paralelo a través de dos nodos alimentados.
Interprete Ω, kΩ, V, mV, polaridad y una indicación de sobrerango/abierto.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
1 · Un multímetro, dos pruebas muy diferentes
6 min
Un multímetro digital, o DMM, puede medir varias cantidades eléctricas. Eso no
significa que los procedimientos sean intercambiables.
Para la resistencia, el medidor envía una pequeña señal de prueba interna a través de un
componente o red sin alimentación. Para la tensión, el medidor observa la diferencia
de potencial entre dos nodos mientras el circuito suele estar en funcionamiento.
Seleccionar el modo o estado de alimentación incorrecto puede producir una lectura falsa
y dañar un medidor físico o un circuito.

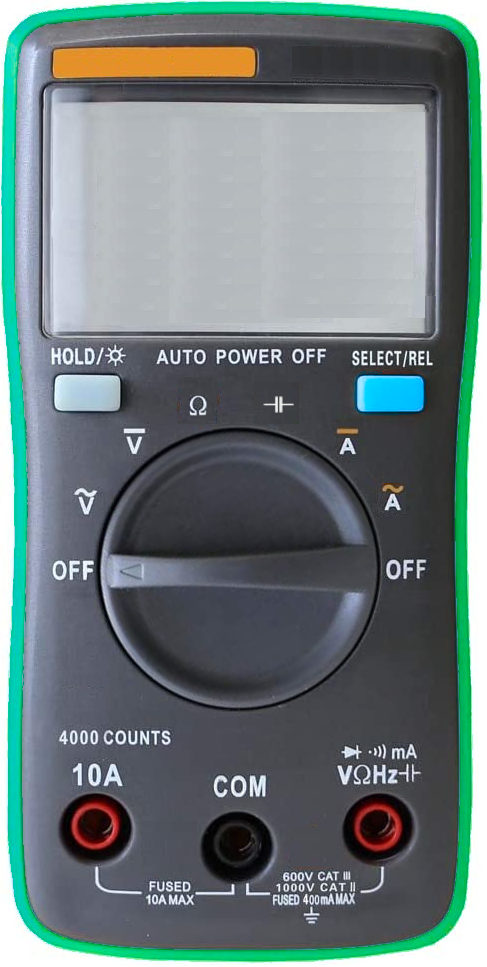

Un multímetro digital
En un futuro DMM físico, verifique tres cosas juntas: las tomas de punta de prueba, la
función seleccionada mediante el selector giratorio o los botones, y el rango esperado.
Un símbolo de pantalla correcto con un cable en el enchufe incorrecto sigue siendo una
configuración incorrecta.
Desea verificar la resistencia de una resistencia suelta antes de colocarla en un
circuito. ¿Qué configuración es apropiada?
2 · Coincidencia de cantidad, conexión y estado de alimentación
7 min
Utilice estas reglas antes de tocar un circuito:
### Resistencia (Ω)
- Apague la alimentación externa. Si los condensadores u otros componentes de almacenamiento de energía están
presente, utilice el método de descarga aprobado por el laboratorio, luego verifique con
el DMM en el modo de tensión CC que los nodos relevantes estén cerca de 0 V antes de
seleccionar el modo de resistencia. Nunca descargue un condensador cortocircuitando
directamente sus terminales.
- Aísle el componente cuando otras rutas del circuito puedan afectar la lectura.
- Coloque puntas de prueba en todo el componente o red.
- Una lectura finita describe la oposición a la corriente de prueba del medidor. OL, OPEN o un símbolo de exceso de rango a menudo significa una ruta abierta o un valor por encima del rango seleccionado; consulte el manual del medidor porque las pantallas varían.
### Tensión CC (V⎓)
- Mantenga el circuito en el estado operativo que desea examinar.
- Coloque el voltímetro en paralelo entre los dos nodos de interés.
- La pantalla informa el potencial de la punta de prueba roja menos el potencial de la punta de prueba negra.
- Un signo negativo normalmente significa que la punta de prueba roja está en el potencial más bajo.

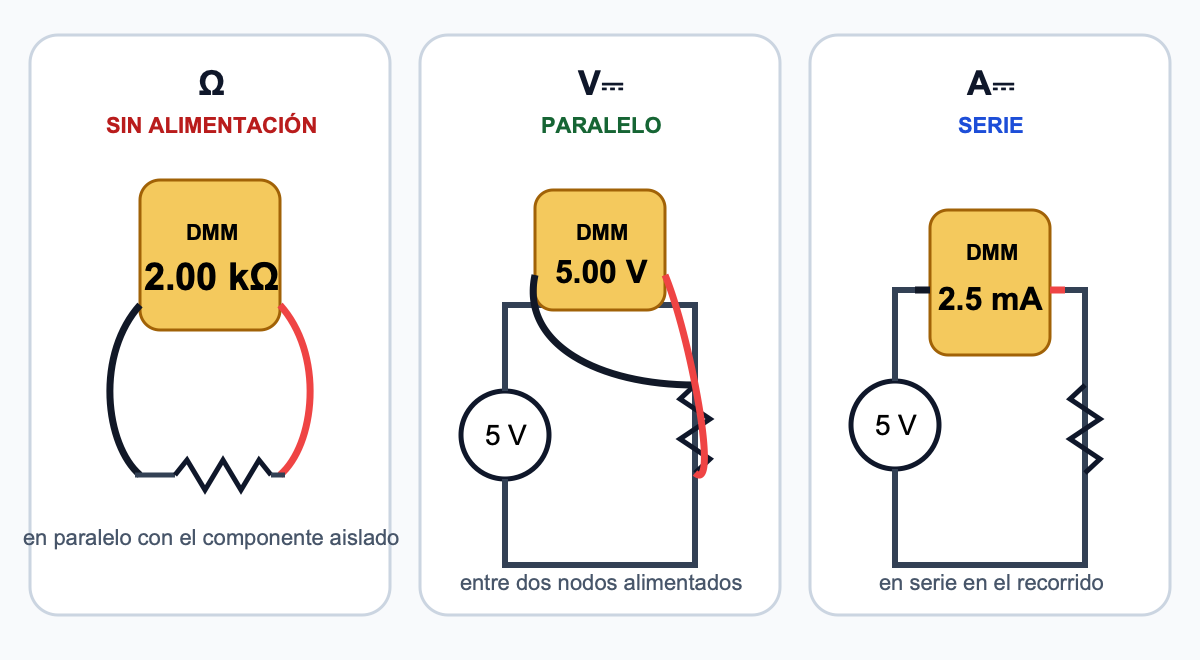

La conexión cambia con la cantidad
Esta lección utiliza los dos primeros paneles. La medición de corriente se muestra para
contrastar y se enseña por separado porque requiere abrir la ruta del circuito y usar
una toma de entrada de corriente.
Los prefijos cambian la escala:
- 1 kΩ = 1000 Ω
- 1 MΩ = 1 000 000 Ω
- 1 V = 1000 mV
Un medidor muestra 2.00 kΩ. Convierta la lectura a ohmios y luego explique el factor
utilizado.
¿Por qué se puede colocar un voltímetro a través de dos nodos de circuito existentes sin
abrir el camino normal de la corriente, mientras que una prueba de óhmetro normalmente
se debe realizar sin alimentación externa?
3 · Realizar ambas pruebas en hardware real
10 min
Utilizará dos configuraciones Hive guardadas. El cableado y los modos ya son correctos
para que pueda concentrarse en la lógica de medición. Hive muestra la función virtual
seleccionada, pero no reproduce el acto físico de colocar cables en los enchufes
COM y V/Ω o verificar un rango manual. Estas son explicaciones opcionales en esta
lección y deben practicarse más adelante sólo con las instrucciones del medidor real y
la supervisión adecuada.
Prueba de resistencia: red de 2 kΩ sin alimentación
Abra Hive desde este bloque y espere a que aparezcan dos resistencias de
1 kΩ.Confirme que ningún cable de fuente de alimentación de CC alimente la ruta de resistencia medida.
Abra el Multímetro y confirme el modo de resistencia (
Ω).Prediga el total de la serie:
1 kΩ + 1 kΩ = 2 kΩ.Seleccione Realizar medición una vez.
Registre el número y la unidad mostrados en la fila de resistencia a continuación.
Prueba de tensión: +5 V relativo a tierra
Abra esta configuración guardada y ubique las conexiones de fuente de alimentación y tierra.
Abra el Multímetro y confirme el modo de tensión CC (
V⎓).Prediga una lectura positiva cerca de
5 Vporque el lado rojo está en el potencial más alto.Seleccione Realizar medición una vez.
Registre el número con signo y la unidad en la fila de tensión a continuación.
Complete exactamente dos filas. La columna Alimentación externa durante la prueba
verifica el procedimiento, no solo el resultado. Ejemplo de solo formato: la primera
fila podría leerse `Dos resistencias de 1 kΩ en serie | resistencia (Ω) | apagada / no
aplicada | 2.02 | kΩ. Reemplace 2.02` con su propio resultado. Deje las filas en
blanco adicionales sin usar.
Comparación del modo DMM
Complete las dos filas fijas después de sus mediciones Hive. Registre el modo seleccionado, si se aplica alimentación externa a la red medida, el valor mostrado con signo y la unidad.
| Prueba | Modo DMM | Alimentación externa durante la prueba | Número mostrado | Unidad mostrada |
|---|---|---|---|---|
Compare los dos procedimientos usando su evidencia. Indique el modo, el estado de
alimentación, el propósito de la conexión y el resultado aproximado de cada prueba.
4 · Teoría opcional: diagnosticar una configuración física de DMM
7 min
No se requiere DMM físico. Para un laboratorio supervisado en el futuro, practique
diciendo la medición completa en voz alta:
> cantidad → modo → enchufes → estado encendido → nodos de punta de prueba → escala
esperada → unidad
Por ejemplo: "tensión CC, toma V/Ω y toma COM, circuito alimentado, punta de prueba roja
en la salida, punta de prueba negra a tierra, esperando unos cinco voltios". Este breve
hábito detecta muchos errores del primer laboratorio.
En un laboratorio hipotético posterior, un medidor físico en modo de resistencia muestra
una indicación de abierto/sobre rango para una resistencia que se espera que sea 1 kΩ.
¿Cuáles son comprobaciones sensatas de apagado? Seleccione todo lo que corresponda.
Usando solo la teoría anterior, escriba una declaración de configuración de una línea
para medir la tensión a través de una resistencia en un circuito alimentado en un futuro
laboratorio físico hipotético.
