Resistencias en serie y en paralelo con Hive

El alumnado predice, mide y compara la resistencia equivalente de tres redes reales en LabsLand Hive: dos resistencias en serie, dos en paralelo y una red mixta.

  • Electrónica - Hive
  • 55 min
  • Secundaria (14–16 años)
  • Español
  • Electrónica · Física · Tecnología

Inicia sesión con una cuenta docente para preparar una sesión. El alumnado entra con un código de clase.

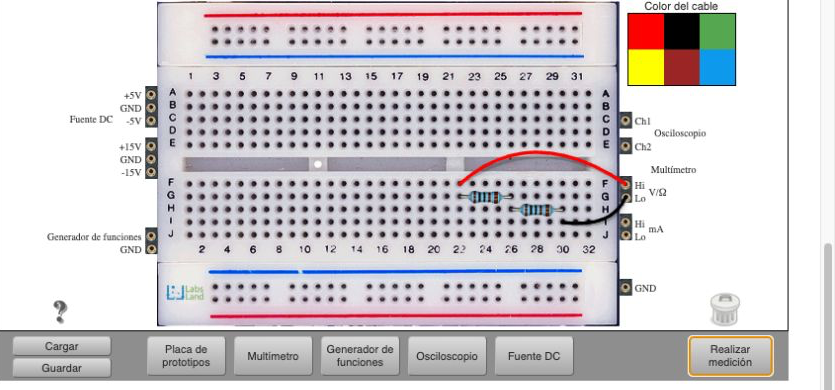

Diagrama con los nodos A, B y C. R1, de 1 kiloohmio, conecta A con B. R2 y R3, ambas de 10 kiloohmios, recorren dos ramas separadas entre B y C. Un multímetro digital en modo de resistencia está conectado entre A y C y aparece el botón Perform Measurement.
Electrónica - Hive · Ver información del laboratorio

Resultados de aprendizaje

  • Predecir la resistencia equivalente de resistencias en serie y en paralelo.

  • Reconocer en el circuito cargado qué componentes están en serie y cuáles comparten los mismos dos puntos.

  • Usar Hive en modo resistencia para medir redes reales ya preparadas.

  • Comparar predicción y medida con unidades coherentes en ohmios o kiloohmios.

  • Explicar por qué dos resistencias iguales no se comportan igual en serie que en paralelo.

  • Proponer el efecto de cambiar una resistencia antes de comprobarlo con una medida, cuando el docente active el reto opcional.

  • Defender una conclusión breve con evidencia de tres circuitos.

Vista previa de la actividad del estudiante

Contenido de la actividad

Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.

1

1. Predice antes de medir

10 min

Vas a usar el laboratorio remoto Hive para medir resistencias reales. Los tres circuitos ya están preparados: tu trabajo no es cablear, sino predecir, medir y explicar.

Diagrama del circuito mixto

Diagrama con los nodos A, B y C. R1, de 1 kiloohmio, conecta A con B. R2 y R3, ambas de 10 kiloohmios, recorren dos ramas separadas entre B y C. Un multímetro digital en modo de resistencia está conectado entre A y C y aparece el botón Perform Measurement.

R1 conecta A con B; R2 y R3 recorren dos ramas separadas entre B y C. Usa esas conexiones para explicar la relación entre las tres resistencias.

Cuando dos resistencias están en serie, la corriente tendría que pasar por una y después por la otra. La resistencia equivalente es la suma de las resistencias individuales:

Resistencias en serie

Cuando dos resistencias están en paralelo, la corriente tendría dos caminos posibles. Para dos resistencias iguales, la resistencia equivalente es la mitad de la resistencia de una de ellas y, por tanto, es menor que la de una sola resistencia:

Dos resistencias iguales en paralelo

El diagrama muestra que R2 y R3 recorren dos ramas distintas entre B y C, mientras que R1 conecta A con B. Explica por qué R2 y R3 están en paralelo y dónde queda R1 respecto a ese conjunto.

Usa los valores nominales para predecir la resistencia equivalente exacta de estos tres circuitos. Escribe el cálculo y la unidad en cada caso; no uses todavía una lectura en vivo:

  1. Dos resistencias de 1 kΩ en serie.
  2. Dos resistencias de 1 kΩ en paralelo.
  3. Una resistencia de 1 kΩ en serie con dos resistencias de 10 kΩ en paralelo.

¿Por qué dos resistencias de 1 kΩ en paralelo no dan 2 kΩ?

2

2. Mide tres circuitos reales

18 min

Mantén el multímetro en modo de resistencia; la interfaz también puede mostrar resistance. En esta actividad no necesitas activar una fuente de alimentación: el multímetro mide la resistencia equivalente entre sus dos puntas.

Modo de resistencia

No cambies el circuito ni el modo del multímetro. Los tres circuitos están preparados para medir resistencia, no corriente ni voltaje.

Abrir el circuito en serie

  1. Abre Hive desde este bloque.

  2. Espera a que se cargue el circuito de dos resistencias de 1 kΩ en serie.

  3. Comprueba que el multímetro muestra el modo de resistencia (resistance).

  4. Pulsa Perform Measurement (puede aparecer como Realizar medición).

  5. Anota la lectura con la unidad que muestra Hive.

Disponible en una sesión de clase

Abrir el circuito en paralelo

  1. Abre el circuito de dos resistencias de 1 kΩ en paralelo.

  2. No cambies cables ni componentes.

  3. Pulsa Perform Measurement (puede aparecer como Realizar medición).

  4. Anota la lectura con la unidad que muestra Hive.

Disponible en una sesión de clase

Abrir el circuito mixto

  1. Abre el circuito mixto: 1 kΩ en serie con dos resistencias de 10 kΩ en paralelo.

  2. Comprueba que el multímetro sigue en modo de resistencia (resistance).

  3. Pulsa Perform Measurement (puede aparecer como Realizar medición).

  4. Anota la lectura con la unidad que muestra Hive.

Disponible en una sesión de clase

Predicción y medida de resistencia equivalente

Completa una fila por circuito. Después de responder la pregunta de predicción, copia en la tabla tu propia expresión del modelo y tu predicción antes de anotar la medida. En confianza escribe Alta, Media o Baja y añade una razón corta: por ejemplo, 'Alta: el multímetro estaba estable' o 'Media: la lectura cambió antes de anotarla'.

Circuito Modelo usado Predicción kΩ Lectura medida Medida convertida kΩ Diferencia aproximada kΩ Confianza y razón

Elige la fila en la que confías menos. Explica qué parte de la lectura o de la conversión te hace tener menos seguridad.

3

3. Compara modelo y medida

10 min

Las lecturas reales pueden diferir ligeramente de las predicciones nominales. El valor nominal es el indicado en la etiqueta del componente; la tolerancia indica cuánto puede apartarse de él el valor real. Los contactos de las conexiones también pueden añadir una pequeña resistencia. La resolución del multímetro es el cambio más pequeño que puede distinguir, y el valor de la pantalla puede aparecer redondeado. Estos factores pueden ayudar a explicar diferencias pequeñas, pero no atribuyas toda la diferencia a uno solo sin comprobar su efecto. Usa las tres medidas que has obtenido para comprobar el patrón y justificar tus respuestas.

Ordena los tres circuitos de menor a mayor resistencia medida. ¿Coincide ese orden con tus predicciones? Usa los tres valores medidos.

La predicción nominal exacta del circuito mixto es 6,00 kΩ, pero una lectura en vivo típica puede ser aproximadamente 6,05 kΩ. ¿Por qué esa diferencia sigue siendo compatible con el modelo?

4

4. Conclusión

7 min

Redacta una conclusión de 6-8 frases: ¿qué demuestran tus medidas de Hive sobre resistencias en serie y en paralelo? Incluye una afirmación, dos o tres datos de tu tabla y una explicación física breve.

5

5. Revisión opcional de predicciones

10 min

Compara cada predicción con su valor medido. Elige la diferencia mayor y propón una causa física o instrumental razonable sin dejar de basarte en tus propios datos.

¿Qué predicción presentó la diferencia mayor respecto al valor medido y qué causa física, de conversión o instrumental explica mejor esa diferencia? Usa tus propios datos.

Reto opcional del docente: cuando tu docente lo indique, abre el circuito de dos resistencias de 1 kΩ en paralelo y cambia una sola resistencia de 1 kΩ por una de 10 kΩ. Antes de medir, predice si la nueva resistencia equivalente será menor que 0,5 kΩ, entre 0,5 y 1 kΩ, o mayor que 1 kΩ. Después mide y escribe si la lectura confirma tu predicción.

Si no haces el cambio en vivo, responde solo con la predicción razonada: ¿qué debería pasar al cambiar una de las dos resistencias por otra más grande?
