Nios V en la DE1-SoC (3/5): E/S en ensamblador RISC-V

En la lección anterior, el código C leía los datos de JP1, desplazaba y enmascaraba el valor de los interruptores NSW0..NSW9 de la interfaz remota y escribía el resultado en el registro LEDR. En esta lección analizarás y modificarás el mismo bucle directamente en ensamblador RISC-V.

En este sistema, NSW0..NSW9 ocupan los bits 5 a 14 del registro de datos de JP1. Por eso srli t3, t3, 5 los desplaza a las posiciones 0 a 9 antes de aplicar la máscara 0x3FF.

No necesitas conocer toda la ISA RISC-V para este taller. Usa esta minirreferencia al leer el programa inicial:

- t0..t6: registros temporales para guardar direcciones, valores de entrada, máscaras y valores de salida.
- zero: registro que siempre devuelve 0 al leerlo.
- li rd, value: pseudoinstrucción del ensamblador que coloca un valor constante en el registro rd. En esta lección carga direcciones de hardware como 0xFF200000 y máscaras como 0x3FF; el ensamblador puede expandirla a varias instrucciones de la ISA base.
- lw rd, offset(rs1): carga una palabra de 32 bits desde memoria en rd. Aquí lee un registro de hardware.
- sw rs2, offset(rs1): almacena una palabra de 32 bits desde rs2 en memoria. Aquí escribe en un registro de hardware.
- srli rd, rs1, amount: desplaza los bits de rs1 a la derecha una cantidad fija y guarda el resultado en rd.
- and rd, rs1, rs2: conserva solo los bits que valen 1 en ambos registros fuente.
- j label: pseudoinstrucción del ensamblador que salta a label; en este programa, j loop vuelve al inicio del bucle de sondeo. El ensamblador la traduce a jal zero, label.

Como referencia completa del conjunto de instrucciones, usa la especificación oficial de la ISA RISC-V no privilegiada. Para el sistema Nios V y los periféricos mapeados en memoria, consulta el manual FPGAcademy DE1-SoC Computer with Nios V. Para esta actividad bastan la minirreferencia anterior, las notas de direcciones de la Lección 2 y los comentarios del código siguiente.

El espacio de trabajo del IDE se conserva por cuenta. Comprueba que main.s es el programa inicial que asigna NSW0..NSW9 a LEDR0..LEDR9 y utiliza la máscara 0x3FF. Si contiene cambios anteriores, restaura el programa inicial o pide al docente que lo proporcione antes de compilar.

Usa la tabla para registrar tres pruebas del programa inicial. Completa una fila por configuración de los controles NSW y anota lo que mostró realmente la placa.

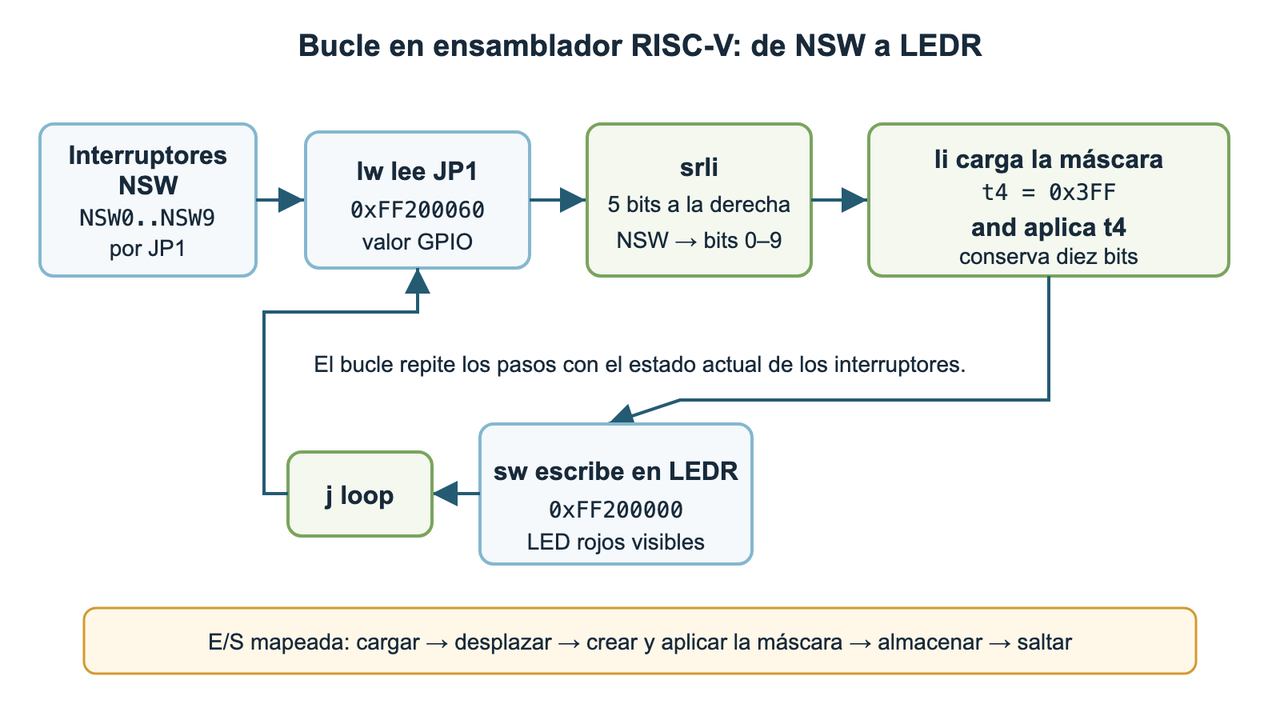

El programa inicial tiene esta estructura:

li   t0, 0xFF200000      # LEDR
li   t1, 0xFF200060      # datos del GPIO de JP1
li   t2, 0xFF200064      # configuración de dirección del GPIO de JP1
sw   zero, 0(t2)         # configurar las líneas GPIO de JP1 como entradas
loop:
    lw   t3, 0(t1)
    srli t3, t3, 5
    li   t4, 0x3FF
    and  t3, t3, t4
    sw   t3, 0(t0)
    j    loop

Usa la minirreferencia y los comentarios del código para completar la tabla de registros. Cada fila debe explicar qué contiene ese registro durante el bucle. t3 es el registro de datos transformados: comienza con el valor de entrada leído de JP1 y después pasa a contener el valor desplazado y enmascarado que se escribe en los LED.

Vuelve a la pestaña de Nios V Assembly IDE for DE1-SoC y modifica el programa para que solo se muestren NSW0..NSW3 en los LED. Cambia la máscara de diez bits por una de cuatro y haz clic en Build ELF. Si la sesión con la placa sigue abierta, reutilízala; si ha caducado, Enviar a la FPGA iniciará otra. Haz clic en Enviar a la FPGA y realiza dos comprobaciones con la cámara en directo de la placa: primero deja NSW0..NSW3 desactivados y activa un único control entre NSW4 y NSW9; después desactiva todos los demás controles y activa uno entre NSW0 y NSW3. El control alto no debe encender ningún LED y el control bajo debe encender el LED correspondiente.
