Ley de Ohm con Hive: mide una corriente real
El alumnado usa un circuito de resistencias preparado en LabsLand Hive, mide la corriente real con el multimetro en modo corriente continua y comprueba si el resultado encaja con V = I · R.
Resultados de aprendizaje
Distinguir tension, corriente y resistencia en un circuito sencillo.
Medir la corriente de un circuito real de Hive sin modificar una configuracion segura.
Convertir una medida de mA a A y compararla con un calculo teorico.
Usar la ley de Ohm para explicar por que una resistencia mayor reduce la corriente cuando la tension se mantiene constante.
Redactar una conclusion breve basada en datos reales y en el modelo V = I · R.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
1 · Prepara el modelo: que vas a medir
10 min
En esta actividad usaras el laboratorio remoto Hive para medir una corriente real. El
circuito de referencia tiene una fuente de 5 V, cuatro resistencias y un multimetro
conectado para medir corriente continua.
Tres palabras son importantes:
- Tension o voltaje: el "empuje" electrico de la fuente. Se mide en voltios (V).
- Corriente o intensidad: cuanta carga electrica pasa por el circuito cada segundo. Se mide en amperios (A) o miliamperios (mA).
- Resistencia: cuanto se opone el circuito al paso de corriente. Se mide en ohmios (Ω).
La ley de Ohm relaciona esas tres magnitudes:
Ley de Ohm
V = I \cdot R
Si conocemos la tension y la resistencia equivalente, tambien podemos calcular la corriente:
Corriente a partir de voltaje y resistencia
I = \frac{V}{R}
En el circuito que vas a usar, la resistencia equivalente aproximada es 1,95 kΩ, es
decir, 1950 Ω. La fuente es de 5,0 V.

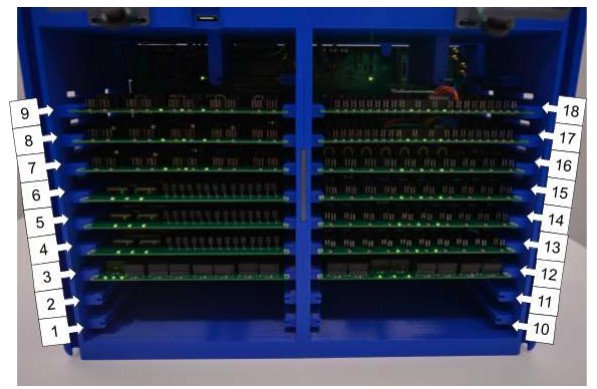

Laboratorio Hive
Hive permite medir circuitos reales a distancia. En esta actividad usaras un montaje
preparado para centrarte en la medicion y en la interpretacion.

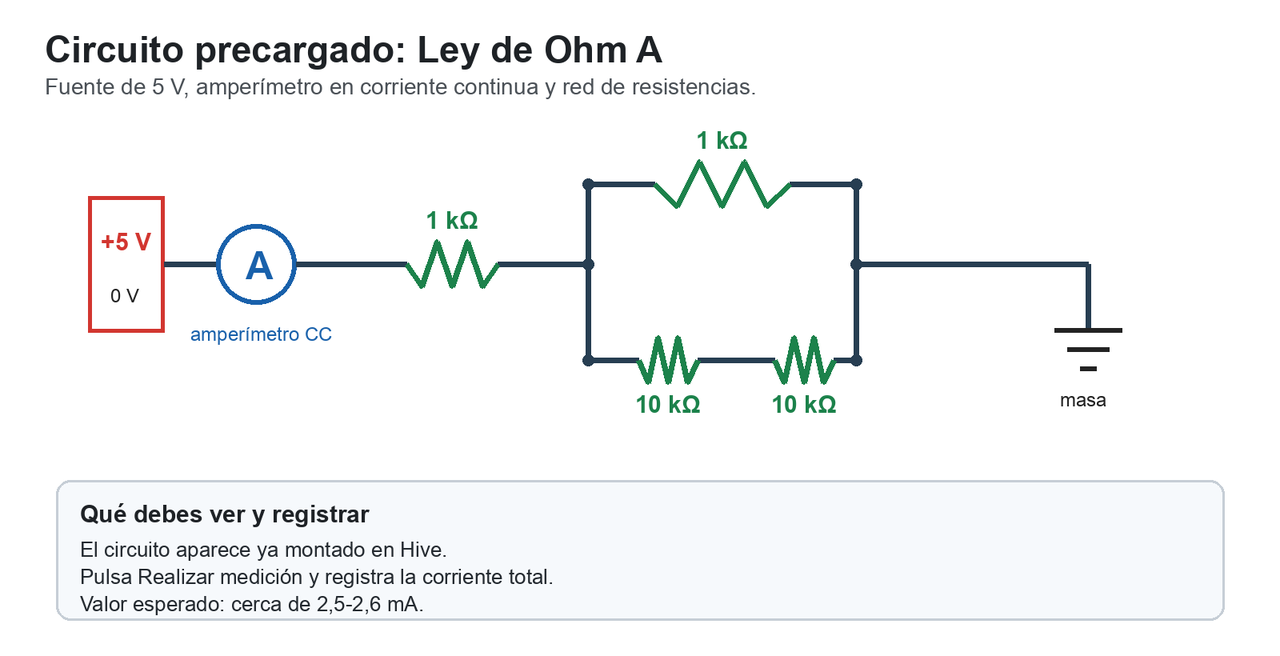

Circuito que se va a medir
Diagrama simplificado del circuito de Ley de Ohm A. En Hive lo veras ya montado: tu
tarea es medir la corriente y comparar esa medida con el modelo.
Antes de abrir el laboratorio, calcula o estima la corriente que esperas medir. Escribe:
1. La formula que usas.
2. Tu sustitucion con 5,0 V y 1950 Ω.
3. El resultado en amperios y, si puedes, en miliamperios.
Completa la conversion: 1 mA = ____ A. Despues explica por que una lectura de
aproximadamente 2,5 mA no significa 2,5 A.
2 · Abre Hive y mide la corriente
15 min
Vas a usar el circuito Ley de Ohm A / Ohm's law A. Tu objetivo es obtener una medida de corriente a partir de un montaje que Teach abre ya precargado en Hive.
Modo de medida
No cambies el multimetro a modo voltaje en este circuito. El montaje esta preparado para
medir corriente continua. Si cambias el modo o el cableado, la medida puede fallar o
quedar bloqueada.
Abrir Hive y medir Ley de Ohm A
Abre el laboratorio Hive desde la actividad.
Espera a que aparezca el circuito Ley de Ohm A ya cargado en la placa.
Comprueba que el multimetro esta en modo DC current / corriente continua.
No cambies los cables, las resistencias ni la rueda del multimetro.
Pulsa Perform Measurement / Realizar medicion.
Espera a que aparezca el valor de corriente. Anotalo con sus unidades tal como lo muestra Hive.
Registro de medicion
Completa la tabla con la lectura que muestra Hive. Mantén los datos ya dados y rellena las filas en blanco con tu medida, su conversion y la diferencia entre la corriente medida y la calculada.
| Dato | Valor | Unidad |
|---|---|---|
Escribe exactamente que valor mostro Hive y como lo pasaste al registro. Si tu medida estaba
en mA, muestra la conversion a A.
3 · Compara la medida con la ley de Ohm
12 min
Ahora compara tu resultado real con el modelo. No esperes que coincida al ultimo decimal:
los componentes reales tienen tolerancias y el laboratorio mide con instrumentos reales.
Lo importante es decidir si el orden de magnitud y el valor aproximado tienen sentido.
Compara tu corriente medida con la calculada (0,00256 A, aproximadamente 2,56 mA).
Responde en 4-5 frases:
1. ¿Tu medida esta cerca del valor calculado?
2. ¿La diferencia es pequena, moderada o grande?
3. ¿Que evidencia de tu registro usas para decidirlo?
4. ¿El resultado apoya la ley de Ohm para este circuito? Explica por que.
Si se mantuviera la fuente en 5 V pero la resistencia equivalente fuera el doble
(aproximadamente 3900 Ω), ¿que corriente esperarias?
Un equipo escribe en su tabla 2,53 A aunque el laboratorio mostraba 2,53 mA. ¿Cual
es el problema?
4 · Puesta en comun: que nos dice el circuito
6 min
Compara tu medida con la de otro equipo. Si las dos medidas son parecidas, la evidencia es
mas fuerte. Si no lo son, revisad primero tres cosas:
1. si ambos usasteis el circuito Ley de Ohm A;
2. si ambos escribisteis bien la unidad (mA o A);
3. si ambos dejasteis el multimetro en corriente continua.
Si comparasteis resultados en clase, escribe dos medidas de otros equipos y di si son
compatibles con la tuya. Incluye siempre la unidad.
5 · Conclusion
7 min
Conclusion CER
Escribe una conclusion con tres partes:
- Afirmacion: di si tu medida apoya la ley de Ohm en este circuito.
- Evidencia: cita tu corriente medida y el valor calculado.
- Razonamiento: explica por que comparar V, I y R permite tomar esa decision.
