Tre lampor, oberoende grenar

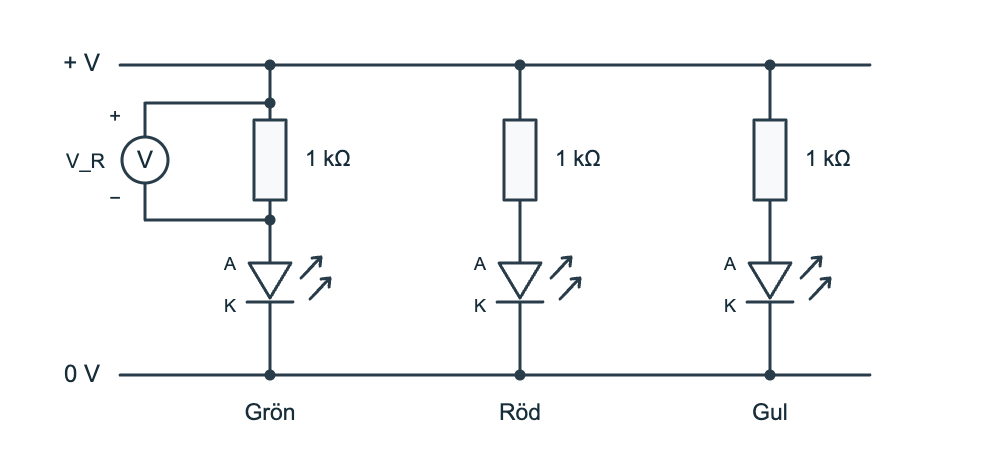

Laboratorieknappen öppnar en färdigkopplad krets på verklig utrustning. En gren är en strömväg med ett motstånd och en lysdiod. Lysdioden har en anod (A) och katod (K); deras riktning är redan inställd. Välj DC Power (likspänningskälla) för att läsa av eller ändra den positiva matningsspänningen och Multimeter för att läsa av den uppmätta spänningen. Klicka på Perform Measurement (utför mätning) efter varje ändring och vänta tills resultatet och bilderna av utrustningen har uppdaterats. En ändrad inställning ger inte ensam ett nytt resultat. För att justera spänningen med tangentbordet sätter du fokus på spänningsratten: Vänster/Höger ändrar steglängden; Upp/Ner ändrar värdet. Kontrollera den visade spänningen innan du mäter.

Multimetern mäter spänningen över motståndet, som kallas $V_R$. Anteckna VDC i volt; dividera ett värde i mV med 1 000. Till exempel är 240 mV = 0,240 V. Om displayen visar uV (mikrovolt, µV), dividera med 1 000 000: 300 uV = 0,000300 V. För ett motstånd på 1 kΩ gäller $I\,\text{(mA)}=V_R\,\text{(V)}$. På så sätt beräknar du strömmen från den uppmätta spänningen och den angivna resistansen.

Använd kamerabilderna för att observera de verkliga lysdioderna. Estimated glow (uppskattat sken) i ritningen illustrerar det senaste resultatet och är ingen ljusmätning; stäng av det när du jämför kamerabilder. Om reflexer gör ljuset svårt att urskilja väljer du Oklart, i stället för att anta att lysdioden är släckt. Utrustningen har också statuslampor. Om kretsens lysdiod är otydlig, behåll samma krets och spänning och klicka på Perform Measurement igen. Vänta tills resultatet och kamerabilderna har uppdaterats och titta på lysdioden på nytt. Anteckna kort i dina skriftliga svar det första och det upprepade mätvärdet samt eventuell ändring i synlighet; använd det upprepade resultatet i tabellen. Om lysdioden fortfarande är svår att urskilja, välj Oklart. Bedöm inte utifrån en annan lampa och upprepa inte tills du får det svar du väntade dig.

Läs utrustningens namn under varje resultat: på varandra följande mätningar kan använda olika fysiska Hive-enheter. Små skillnader kan därför bero på olika komponenter. Ett resultat märkt som en tidigare inspelning är ingen ny, oberoende mätning.

När du är klar med en krets, lämna Hive-sessionen och återvänd till aktiviteten innan du öppnar nästa laboratorieknapp. Varje knapp laddar en egen krets; återanvänd inte den föregående och koppla inte om mätaren.

Lämna Hive efter alla mätningar och återvänd hit. Markera laborationen som klar, kontrollera varje resultatrad och obligatoriskt svar och lämna sedan in aktiviteten.
