Robô Arduino Visual (4/4): desafio de marcas e reação
Os estudantes usam sensores de linha para detectar claro/escuro, escolhem um limiar e programam uma reação curta com evidência do robô real.
Primeira vez que ativa o Teach? Você pode realizar uma sessão de aula sem custo. Os estudantes entram com um código da turma.
Ainda não tem uma conta na LabsLand? Criar sua conta de professor
Objetivos de aprendizagem
Usar sensores de linha como evidência de superfície clara/escura.
Projetar um comportamento reativo curto com entrada, decisão e saída.
Avaliar um robô por evidência e explicação, não por uma trajetória perfeita.
Visualização da atividade do estudante
Conteúdo da atividade
Apenas visualização. Em uma sessão de aula, os estudantes podem preencher respostas e entregar o trabalho ao professor.
Escolher um desafio alcançável
8 min

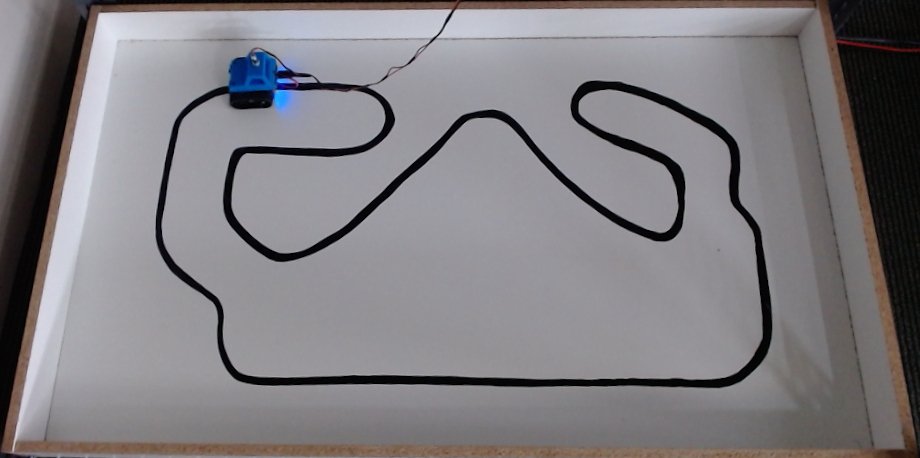

As marcas pretas podem servir como evidência para decidir. O desafio não é seguir toda a linha com precisão, e sim medir claro/escuro e programar uma reação confiável.
Os sensores de linha do robô olham para a superfície e devolvem uma
leitura de refletância: um número aproximado de 0 a 2000. As superfícies
claras dão valores baixos (perto de 0) e as escuras, valores
altos (perto de 2000). Um limiar é o número de corte que você usa para
decidir "claro" ou "escuro". O desafio não é seguir uma linha perfeita, mas
medir claro/escuro e programar uma reação.
Escolha um destes desafios. Todos são válidos se usarem um sensor, uma decisão e uma saída observável.
- Detector de marca: ao detectar uma zona escura, parar e acender o LED vermelho.
- Patrulha com aviso: avançar devagar e avisar se detectar uma marca escura.
- Robô prudente: combinar proximidade e marca; se houver obstáculo ou marca, parar.
- Semáforo de superfície: LED azul em superfície clara, LED vermelho em superfície escura, sem se mover.
Não se pede seguir uma linha completa. Pede-se explicar o que o robô detecta e como ele reage.
Escreva o desafio escolhido em forma de regra: "Se o sensor detectar..., então o robô...; senão, o robô...".
Calibrar claro e escuro
18 min
Para ver a leitura, você usará a serial (um canal de texto do robô para sua
tela). Se o seu laboratório não mostrar a saída serial, calibre com o LED:
acenda o LED vermelho quando a leitura superar seu limiar e verifique se ele
distingue uma superfície clara de uma escura; ajuste o limiar até acertar.
Abra o robô visual.
Configure a comunicação serial.
No laço principal, use
Ler sensores de linha.Leia um sensor específico, por exemplo
centro,centro-esquerdaoucentro-direita.Escreva o valor pela serial.
Observe uma leitura sobre superfície clara e outra sobre uma área escura ou marca visível.
Escolha um limiar entre as duas leituras.
Imagem e referência para calibrar:
Antes de usar mensagens:
[Configuração] Serial velocidade 9600
No laço principal:
[Ler sensores de linha]
[Escrever]
Leitura no sensor situado no centro
ou
Leitura no sensor situado no centro-esquerda
ou
Leitura no sensor situado no centro-direita
[Esperar] 300 milissegundosO bloco de leitura deve vir antes do valor do sensor específico. Primeiro meça claro e escuro; depois escolha seu limiar.
Preencha a tabela enquanto calibra claro e escuro. Use pelo menos duas
linhas: uma para superfície clara e outra para superfície escura ou marca. Se
testar outra posição de marca, adicione mais uma linha; deixe as demais vazias.
Em cada linha, anote o sensor, a superfície, o valor observado, o limiar
proposto e sua confiança.
| Sensor | Superfície | Valor observado (número ou claro/escuro) | Limiar proposto | Confiança |
|---|---|---|---|---|
Que limiar você usará para distinguir claro e escuro? Justifique com duas leituras da sua tabela.
Construir o comportamento
22 min
Construa uma versão mínima do seu desafio:
1. Ler sensores.
2. Comparar a leitura com o limiar.
3. Ativar uma saída visível: LED, mensagem serial e, se fizer sentido, motores.
4. Usar uma velocidade prática baixa como 125 ou 150, manter o movimento curto e terminar com uma parada se o robô se mover.
Exemplo de detector de marca:
- Se sensor centro > limiar: motores 0,0, LED vermelho, mensagem marca.
- Senão: LED azul e, opcionalmente, avançar por pouco tempo com 125 ou 150.
Imagem e referência do detector de marca:
No laço principal:
[Ler sensores de linha]
se [Leitura no sensor situado no centro > limiar]:
[Alterar velocidade dos motores]
Esquerdo: 0
Direito: 0
[Definir LED] vermelho [como] HIGH
[Definir LED] azul [como] LOW
[Escrever] "marca"
senão:
[Definir LED] azul [como] HIGH
[Definir LED] vermelho [como] LOW
opcional:
[Alterar velocidade dos motores]
Esquerdo: 125
Direito: 125
[Esperar] 300 milissegundos
[Alterar velocidade dos motores]
Esquerdo: 0
Direito: 0Esta estrutura detecta uma marca ou superfície, mas não tenta seguir toda a linha.
Descreva um teste que saiu bem e um que deveria melhorar. Se você só conseguiu fazer um teste, indique qual segundo teste faria.
Explique por que seu desafio não depende de seguir uma linha perfeita. Que decisão concreta o robô toma com a informação do sensor?
Entrega final
12 min
Desafio final do robô
Entregue:
1. Nome do desafio.
2. Blocos principais usados.
3. Limiar e evidência de calibração.
4. Captura ou descrição do programa.
5. Resultado observado no teste com o robô.
6. Uma melhoria concreta.
O que você aprendeu ao programar um robô real que não aprenderia com uma simulação ou apenas com uma placa Arduino?
