Lógica digital na DE1-SoC com VHDL (6/6): projeto final de FSM — máquina de venda automática

Na Lição 5, você construiu uma máquina de estados finitos cujo estado representava uma posição abstrata em um ciclo: um semáforo que passava de verde para amarelo e depois para vermelho. Se fez o detector opcional, você também viu um estado guardar parte de um padrão. Neste projeto final, o estado representa algo concreto e físico: quanto dinheiro foi inserido até agora. Você construirá um pequeno controlador de máquina de venda automática; os checkpoints opcionais permitem ampliá-lo recurso por recurso.

Lembre-se de que uma máquina de estados finitos possui três partes: um conjunto de estados, uma regra para o próximo estado a partir do estado atual e das entradas e uma saída que depende do estado — e, em uma máquina de Mealy, também das entradas. A habilidade nova desta lição é o projeto: primeiro você decide quais estados são necessários e desenha a tabela de transições; só depois escreve o VHDL.

Para uma máquina que recebe moedas, a escolha natural é fazer cada estado representar um nível de crédito. Se ela aceita moedas de 5 e 10 centavos e libera o produto ao chegar a 15 centavos, o crédito pode ser 0, 5, 10 ou 15 centavos — quatro estados. Vamos chamá-los de S0, S5, S10 e S15. Inserir uma moeda leva a um estado de crédito maior; alcançar o preço libera o produto e devolve a máquina a S0.

Os sinais da placa são os mesmos de sempre. Como este é um projeto sequencial, acionado por clock, a própria entidade declara o clock: o modelo padrão blink.vhd não possui clock, portanto acrescentamos CLOCK_50 : in std_logic. Como na Lição 5, uma chave levantada vale 1; KEY é ativo em nível baixo, portanto um botão pressionado vale 0; LEDR é ativo em nível alto; e HEX0–HEX5 são displays de sete segmentos ativos em nível baixo.

Este é o projeto básico completo. Leia-o como uma FSM nos três blocos que agora já são familiares: um divisor de clock, para que a inserção de moedas ocorra em um ritmo humano; um bloco combinacional de próximo estado e saída; e um registrador de estado acionado por clock, com reset assíncrono ativo em nível baixo.

Os estados. S0, S5, S10, S15 são os quatro níveis de crédito nomeados. O crédito atual em centavos é derivado explicitamente de comparações de estado e mostrado de duas formas: em LEDR(3 downto 0), como um número binário de centavos, e em HEX0, como um único caractere: 0 para 0 centavos, 5 para 5, A para 10 e F para 15. Esses são simplesmente os dígitos hexadecimais de valor 0, 5, 10 e 15.

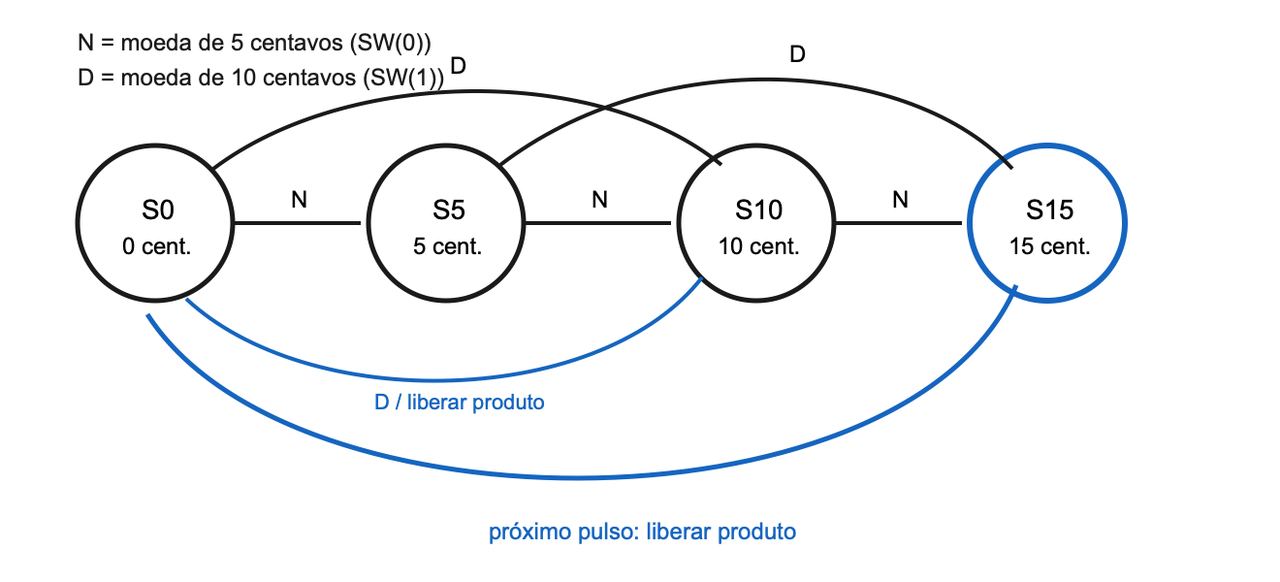

As transições — esta é a tabela que você desenharia primeiro ao projetar:

Resumo das transições:

- S0, 0 centavos: moeda de 5 -> S5; moeda de 10 -> S10; não libera.
- S5, 5 centavos: moeda de 5 -> S10; moeda de 10 -> S15; não libera.
- S10, 10 centavos: moeda de 5 -> S15; moeda de 10 -> S0 e libera ao chegar a 20 centavos, sem troco na versão básica.
- S15, 15 centavos: no pulso seguinte -> S0 e libera, independentemente da entrada.

Dois detalhes merecem atenção. Em S10, inserir uma moeda de 10 centavos chega a 20 — mais do que o preço de 15 — portanto a máquina libera o produto e volta a S0, mas nesta versão básica não devolve troco. O checkpoint seguinte corrige isso. E S15 é um estado de “liberar e reiniciar”: no pulso seguinte, ele ativa dispense e volta a S0, independentemente da entrada. Portanto, quando as moedas totalizam exatamente 15 centavos, você verá o crédito chegar a F; no pulso seguinte, o produto será liberado.

A saída de liberação é retida. dispense é um sinal de um pulso. Como no detector da Lição 5, é fácil perder um pulso único na câmera remota. Por isso, nós o guardamos em dispensed_latch, ligamos esse valor a LEDR(7) e o apagamos apenas no reset. Assim, depois da liberação, LEDR(7) permanece aceso até você pressionar KEY(0).

Inserção de moeda — temporização. O divisor usa DIV = 16,666,666, portanto slow_clk alterna aproximadamente a cada 0,33 s, mas a FSM amostra moedas apenas nas bordas de subida. Na prática, considere que um pulso de moeda dura cerca de 0,67 s. Para inserir uma moeda, levante uma chave, espere pelo menos uma borda de subida e abaixe-a novamente para 0. Manter uma chave levantada por vários pulsos contaria como várias moedas. Insira uma moeda por vez.

-- Código inicial do estudante: preencha as linhas TODO antes de sintetizar.
-- Lição 6 - Exercício 3-C: projeto básico da FSM da máquina de venda automática.
-- SW(0)=moeda de 5 centavos, SW(1)=moeda de 10, KEY(0)=reset. LEDR(7)=retenção de liberação.
-- Para inserir uma moeda, mantenha SW(0) ou SW(1) em 1 durante uma borda de subida de slow_clk, cerca de 0,67 s.
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity blink is
    port (
        CLOCK_50 : in  std_logic;
        KEY      : in  std_logic_vector(3 downto 0);
        SW       : in  std_logic_vector(9 downto 0);
        LEDR     : out std_logic_vector(9 downto 0);
        HEX0     : out std_logic_vector(6 downto 0)
    );
end entity blink;

architecture rtl of blink is
    type state_t is (S0, S5, S10, S15);
    signal state, next_state : state_t := S0;
    signal dispense, dispensed_latch : std_logic := '0';
    signal credit : unsigned(3 downto 0);
    constant DIV : unsigned(24 downto 0) := to_unsigned(16666666, 25);
    signal div_count : unsigned(24 downto 0) := (others => '0');
    signal slow_clk : std_logic := '0';

    function seg(d : unsigned(3 downto 0)) return std_logic_vector is
    begin
        case d is
            when "0000" => return "1000000"; -- 0
            when "0101" => return "0010010"; -- 5
            when "1010" => return "0001000"; -- A = 10
            when "1111" => return "0001110"; -- F = 15
            when others => return "1111111";
        end case;
    end function;
begin
    process(CLOCK_50)
    begin
        if rising_edge(CLOCK_50) then
            if KEY(0) = '0' then
                div_count <= (others => '0'); slow_clk <= '0';
            elsif div_count = DIV then
                div_count <= (others => '0'); slow_clk <= not slow_clk;
            else
                div_count <= div_count + 1;
            end if;
        end if;
    end process;

    process(state, SW)
    begin
        next_state <= state;
        dispense <= '0';
        case state is
            when S0  => TODO_FROM_0_CENTS;
            when S5  => TODO_FROM_5_CENTS;
            when S10 => TODO_FROM_10_CENTS;
            when S15 => TODO_DISPENSE_AND_RESET;
        end case;
    end process;

    process(slow_clk, KEY)
    begin
        if KEY(0) = '0' then
            state <= S0; dispensed_latch <= '0';
        elsif rising_edge(slow_clk) then
            state <= next_state;
            if TODO_DISPENSE_CONDITION then dispensed_latch <= '1'; end if;
        end if;
    end process;

    credit <= to_unsigned(0, 4)  when state = S0 else
              to_unsigned(5, 4)  when state = S5 else
              to_unsigned(10, 4) when state = S10 else
              to_unsigned(15, 4);

    LEDR(7) <= TODO_DISPENSE_LED;
    LEDR(3 downto 0) <= std_logic_vector(credit);
    LEDR(6) <= '0';  -- substitua esta linha por change_latch na extensão 3-C1
    LEDR(5 downto 4) <= (others => '0');
    LEDR(9 downto 8) <= (others => '0');
    HEX0 <= seg(credit);
end architecture rtl;

Construa o controlador na placa real, insira moedas por dois caminhos diferentes e confirme que o LED de liberação permanece aceso.

Envie sua evidência. Depois que três moedas de 5 fizerem a máquina liberar o produto, faça uma captura da câmera com LEDR(7) aceso e anexe-a abaixo.

Se o professor quiser propor uma extensão, este checkpoint opcional corrige o caso injusto que você acabou de identificar. Quando a máquina chega a 20 centavos — o único caminho com pagamento a mais, S10 seguido de uma moeda de 10 —, ela deve acender um segundo LED, LEDR(6), com o significado de “devolver 5 centavos de troco”, além de liberar o produto em LEDR(7). Nenhuma outra liberação, exatamente a 15 centavos, devolve troco.

Esta é uma alteração pequena e precisa na FSM. Você precisa de uma segunda saída retida, change_latch, ligada a LEDR(6) e ativada sempre que a máquina liberar o produto *pelo caminho de 20 centavos*. A forma mais limpa é acrescentar um sinal combinacional change ao lado de dispense, ativá-lo somente no ramo S10 + moeda de 10, retê-lo exatamente como dispensed_latch e substituir a linha básica LEDR(6) <= '0'; por LEDR(6) <= change_latch;.

Este é o comportamento esperado após sua alteração:

Comportamento esperado no checkpoint:

- Três moedas de 5 (5+5+5): o crédito chega a 15 centavos; espere mais um pulso, então LEDR(7), liberação = sim; LEDR(6), troco = não; retorna a S0.
- Moeda de 5 + moeda de 10 (5+10): o crédito chega a 15 centavos; espere mais um pulso, então LEDR(7), liberação = sim; LEDR(6), troco = não; retorna a S0.
- Moeda de 10 + moeda de 5 (10+5): o crédito chega a 15 centavos; espere mais um pulso, então LEDR(7), liberação = sim; LEDR(6), troco = não; retorna a S0.
- Moeda de 5 + moeda de 5 + moeda de 10 (5+5+10): o crédito chega a 20 centavos; LEDR(7), liberação = sim; LEDR(6), troco = sim; retorna a S0.
- Duas moedas de 10 (10+10): o crédito chega a 20 centavos; LEDR(7), liberação = sim; LEDR(6), troco = sim; retorna a S0.

Implemente a alteração e confirme na placa que LEDR(6) acende somente em um caminho de 20 centavos e nunca em um caminho de exatamente 15 centavos.

Envie sua evidência. Em um caminho de 20 centavos, por exemplo duas moedas de 5 seguidas de uma de 10, faça uma captura da câmera mostrando ambos LEDR(7), liberação, e LEDR(6), troco, acesos e anexe-a abaixo.

Capture o código do laboratório. Salve o blink.vhd modificado no laboratório e use o controle de evidência de código abaixo para enviar a versão do checkpoint 3-C1 com devolução de troco. Se o professor pedir um diagrama de estados, envie-o separadamente.

Este checkpoint bônus faz a máquina vender dois produtos: um refrigerante por 15 centavos, selecionado com SW(2), e um café por 20 centavos, selecionado com SW(3). A máquina deve liberar o produto somente quando o crédito alcançar o preço do item selecionado: com refrigerante, libera a 15 centavos; com café, espera até 20.

A ideia importante é que isso aumenta o espaço de estados. A máquina já não pode ser descrita apenas pelo crédito, pois seu comportamento a, por exemplo, 15 centavos agora depende de *qual produto* foi selecionado: libera se for refrigerante e continua esperando se for café. A máquina precisa lembrar tanto o crédito quanto a seleção. Combine os dois — por exemplo, um estado pode ser o par *(produto selecionado, nível de crédito)* — e determine quais combinações podem realmente ocorrer e o que cada uma faz.

Desenhe primeiro o diagrama de estados ampliado, decida quantos estados são realmente necessários e só então implemente. Não existe uma única codificação “correta”, mas existe um número mínimo de estados distintos exigido pelo comportamento e, a partir dele, um número mínimo de flip-flops.

(Bônus) Envie seu projeto. Anexe o diagrama de estados ampliado da máquina de dois produtos e cole o VHDL modificado ou anexe o código como arquivo .txt.

A máquina básica mostra o crédito como um único caractere hexadecimal, 0, 5, A ou F. É compacto, mas não é assim que uma máquina real mostra dinheiro. Este checkpoint bônus exibe o crédito como um número decimal de dois dígitos em HEX1:HEX0: 00, 05, 10 e 15. Mostre 20 somente se criar uma extensão separada com um estado de exibição de 20 centavos ou uma retenção própria; a extensão 3-C1 ainda devolve o display de crédito a 00, enquanto LEDR(6) indica o troco. HEX0 mostra as unidades e HEX1, as dezenas.

Isso reutiliza a ideia do decodificador de sete segmentos da Lição 2: uma função auxiliar chamada seg_dec, para poder coexistir com a função básica seg, associa um único dígito decimal de 0..9 ao padrão de segmentos ativo em nível baixo {g,f,e,d,c,b,a}. Separe o crédito em dezenas e unidades, decodifique cada parte e controle HEX1 e HEX0. Lembre-se de declarar HEX1 : out std_logic_vector(6 downto 0) na lista de portas da entidade: o exemplo básico desta lição expõe apenas HEX0, portanto HEX1 precisa ser declarado, exatamente como no decodificador de dois dígitos da Lição 2. Substitua também a linha original HEX0 <= seg(credit);; não deixe as duas atribuições a HEX0 ativas.

Uma função decimal seg_dec, no mesmo formato da função seg da Lição 2, e a separação dos valores básicos de crédito, 0, 5, 10 e 15, são suficientes:

-- Acrescente HEX1 à lista de portas da entidade e complete o auxiliar do display.
HEX0 : out std_logic_vector(6 downto 0);
HEX1 : out std_logic_vector(6 downto 0)
-- ...
function seg_dec(d : unsigned(3 downto 0)) return std_logic_vector is
begin
    case d is
        when "0000" => return "1000000";
        when "0001" => return TODO_PATTERN_FOR_1;
        when "0010" => return TODO_PATTERN_FOR_2;
        when others => return "1111111";
    end case;
end function;

signal cents : unsigned(4 downto 0);
signal tens  : unsigned(3 downto 0);
signal ones  : unsigned(3 downto 0);
-- ...
cents <= TODO_CREDIT_AS_CENTS;
tens  <= TODO_TENS_DIGIT;
ones  <= TODO_ONES_DIGIT;
HEX0 <= TODO_ONES_DISPLAY;
HEX1 <= TODO_TENS_DISPLAY;

(Bônus) Envie sua evidência. Faça uma captura da câmera com HEX1:HEX0 mostrando um crédito decimal de dois dígitos, por exemplo 10 ou 15, e anexe-a abaixo.

Você construiu em hardware real o percurso principal pela lógica digital:

- Portas lógicas (Lição 1): AND, OR, NOT, NAND, NOR e XOR — os átomos de todo circuito — e a ideia de que VHDL *descreve hardware*, em vez de ser executado como um programa.
- Projeto combinacional e minimização (Lição 2): tabelas-verdade, forma canônica de soma de produtos, mapas de Karnaugh e extensões opcionais com produto de somas, multiplexador e decodificador — a passagem de uma especificação para um circuito mais simples que a atende.
- Memória (Lição 3): o flip-flop e o registrador de carga paralela — o momento em que um circuito ganha a capacidade de *lembrar*.
- Contadores (Lição 4): um bloco sequencial acionado por um divisor de clock, mais a disciplina de conferir se uma constante cabe no registrador; as extensões opcionais apresentaram BCD e registradores de deslocamento.
- Máquinas de estados finitos (Lição 5): um semáforo de Moore que age sobre um estado lembrado, com uma extensão opcional de detector de sequência Mealy.
- Um projeto final de FSM (esta lição): um controlador de máquina de venda automática que você *executou e explicou* a partir de uma tabela de transições; os checkpoints opcionais permitem acrescentar devolução de troco, seleção de produto ou display decimal e, se você os fizer, raciocinar sobre a quantidade de estados e flip-flops.

Esse é o núcleo de um curso introdutório de lógica digital, e você executou o percurso obrigatório em uma FPGA real.

Próximos caminhos. Algumas possibilidades, todas opcionais, caso queira continuar:

- Temporização — setup e hold. Flip-flops reais exigem que a entrada permaneça estável por uma pequena janela ao redor da borda do clock. Respeitar esses tempos de *setup* e *hold* permite que um projeto funcione na frequência de clock desejada e abre a porta para a análise estática de temporização.
- Aritmética e ALUs. Combine somadores, comparadores e lógica em uma unidade lógica e aritmética, o coração computacional de um processador.
- Pipeline. Divida um caminho combinacional longo em estágios com clock para aumentar a vazão, uma técnica central em hardware rápido.
- Outros tópicos de VHDL e simulação. Tópicos avançados de VHDL e a *simulação*, com testbenches e formas de onda, permitem verificar um projeto antes mesmo de chegar à placa.

Leitura adicional opcional. Os cursos gratuitos da [FPGA Academy](https://fpgacademy.org/courses.html) abordam em profundidade essa mesma família DE1-SoC, e Harris & Harris, *Digital Design and Computer Architecture*, capítulos 1–3, é um excelente texto para o conteúdo de portas lógicas a FSMs que você acabou de estudar. Nenhum deles é obrigatório: estão aqui caso queira se aprofundar.
