Lógica digital na DE1-SoC (1/6): suas primeiras portas em hardware real

A maioria dos programas que você conhece é executada em um processador: as instruções são realizadas uma após a outra. Neste curso, você fará algo diferente. Você vai descrever um circuito digital em uma linguagem chamada Verilog, e um chip real será configurado para se tornar esse circuito. Não há um processador executando suas linhas uma por uma: sua descrição se transforma em fios e portas reais que funcionam ao mesmo tempo.

O chip é uma FPGA (*Field-Programmable Gate Array*): um circuito integrado que contém uma grande malha de blocos lógicos cujas conexões podem ser reconfiguradas. A placa é uma Terasic DE1-SoC com uma FPGA Cyclone V da Intel/Altera, usada em muitos cursos universitários de projeto digital. Você acessa uma placa real pelo navegador com o LabsLand: um servidor executa o Intel Quartus para transformar seu Verilog em um arquivo de configuração, programa a placa física e transmite uma câmera ao vivo para que você veja os LEDs reais responderem.

Partes da placa que você usará neste curso:

- SW[9:0] — 10 chaves deslizantes que você controla na tela. Uma chave para cima representa o nível lógico 1.
- KEY[3:0] — 4 botões. Eles são ativos em nível baixo: um botão é lido como 0 quando pressionado e como 1 quando solto.
- CLOCK_50 — um sinal de clock de 50 MHz, usado a partir da Lição 3.
- LEDR[9:0] — 10 LEDs vermelhos, com LEDR0 na extremidade direita da fileira e LEDR9 na esquerda. Eles são ativos em nível alto: um LED acende quando recebe 1.
- HEX0–HEX5 — seis displays de 7 segmentos. Eles são ativos em nível baixo: um segmento acende quando recebe 0.

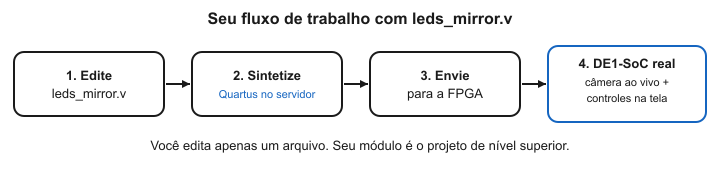

O fluxo de trabalho será o mesmo em todas as lições: o editor Verilog do LabsLand abre com um arquivo, leds_mirror.v, que contém um módulo de nível superior chamado leds_mirror. Você vai substituir todo o conteúdo desse arquivo pelo projeto do exercício, mantendo sempre o nome do módulo como leds_mirror. Depois, clique em Sintetizar (Synthesize), espere o processo terminar, clique em Enviar para a FPGA (Upload to FPGA) e use as chaves na tela enquanto observa a câmera. Se um tour guiado ou uma janela de ajuda cobrir os botões do editor, feche ou pule o tour antes de continuar.

Uma porta lógica recebe uma ou mais entradas binárias e produz uma saída binária. Seis portas abrangem quase tudo o que você usará neste curso. Com as entradas A e B:

Tabela-verdade para A, B:

- A=0, B=0 -> AND 0, OR 0, NOT A 1, NAND 1, NOR 1, XOR 0
- A=0, B=1 -> AND 0, OR 1, NOT A 1, NAND 1, NOR 0, XOR 1
- A=1, B=0 -> AND 0, OR 1, NOT A 0, NAND 1, NOR 0, XOR 1
- A=1, B=1 -> AND 1, OR 1, NOT A 0, NAND 0, NOR 0, XOR 0

Em Verilog, essas portas usam os operadores bit a bit & | ~ ^. O projeto abaixo conecta a chave SW[0] a A, a chave SW[1] a B e envia o resultado de cada porta a um LED. assign significa “esta saída é continuamente igual a esta expressão”, exatamente como ocorre em um fio conectado a portas lógicas.

// Licao 1 - modelo inicial de portas basicas. Substitua todo o conteudo de leds_mirror.v por isto.
// Complete cada expressao TODO antes de sintetizar.
module leds_mirror(SW, LEDR);
    input  [9:0] SW;        // SW[0] = A, SW[1] = B (outras chaves nao utilizadas)
    output [9:0] LEDR;

    wire A = SW[0];
    wire B = SW[1];

    assign LEDR[0] = TODO_AND_EXPRESSION;       // AND
    assign LEDR[1] = TODO_OR_EXPRESSION;        // OR
    assign LEDR[2] = TODO_NOT_A_EXPRESSION;     // NOT A
    assign LEDR[3] = TODO_NAND_EXPRESSION;      // NAND
    assign LEDR[4] = TODO_NOR_EXPRESSION;       // NOR
    assign LEDR[5] = TODO_XOR_EXPRESSION;       // XOR

    assign LEDR[9:6] = 4'b0000;                 // LEDs nao utilizados permanecem apagados
endmodule

Antes de executá-lo, determine o padrão inicial dos LEDs por conta própria. Com as duas chaves para baixo, A=0 e B=0. Encontre essa linha na tabela-verdade acima e decida, para cada uma das seis portas, se sua saída será 1. No próximo passo, você comparará sua previsão com a placa real.

Agora construa o circuito na placa real e confira-o com a tabela-verdade.

Envie sua evidência. Faça uma captura da câmera com as duas chaves para cima (SW = 11): LEDR0 (AND) e LEDR1 (OR) devem estar acesos, e os demais, apagados. Anexe a imagem no campo abaixo.
