Limite de pressão: até onde podemos comprimir?
Transforme três leituras de um ensaio real com seringa em uma recomendação de engenharia com limite de pressão e margem de segurança.
New to LabsLand? Create your teacher account
Learning Outcomes
Coletar leituras de pressão em torno de um limite de projeto de 150 kPa.
Identificar o intervalo observado entre configurações aprovadas e reprovadas.
Recomendar uma configuração que inclua uma margem de segurança justificável.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
Uma decisão com consequências
7 min
Imagine que você esteja projetando uma pequena câmara de ar para proteger um sensor. Neste cenário fictício de sala de aula, a pressão exibida pelo LabQuest não pode exceder 150 kPa. Esse valor não é um limite de segurança certificado do equipamento. Uma compressão maior ocupa menos espaço, mas aproximar-se demais do limite deixa menos margem para a incerteza de medição.
Sua tarefa não é controlar uma pressão exata. Use os volumes oferecidos pela seringa real para identificar o menor volume observado que atende ao limite e escolher uma recomendação com margem de segurança.
Antes de medir, qual volume você prevê que será o menor a permanecer igual ou abaixo de 150 kPa?
Explique em uma frase por que você escolheu esse volume.
Meça em torno do limite
13 min
Use a seringa de 60 mL, ensaio 1. Diminua o volume a partir de 60 mL e registre apenas 40, 35 e 30 mL. Esses três pontos testam o limite de projeto. Registre a pressão antes de diminuir novamente o volume.

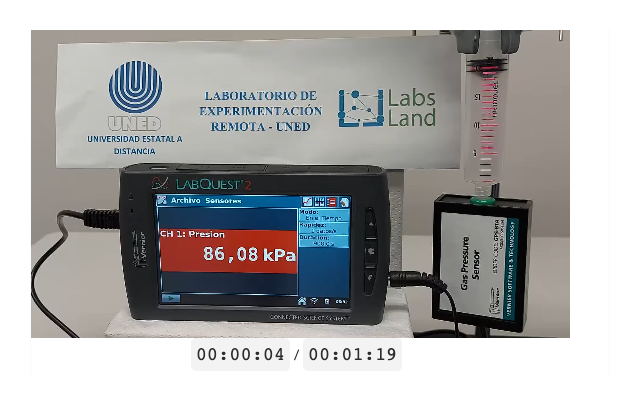

O visor que orienta a decisão
O número grande ao lado de kPa é a pressão; ele aparece em vermelho na interface atual. A escala da seringa mostra o volume atual; confira ambos antes de completar uma linha.
Observação sobre a tela do laboratório: a introdução pode mencionar pressão e temperatura. Neste ensaio de Boyle, o volume da seringa muda, a pressão é medida e a temperatura é considerada aproximadamente constante.
Abra o ensaio do teste de limite
Abra o laboratório e selecione a seringa de 60 mL, ensaio 1.
Use o botão real
Decrementar en 5 mL(em português, “diminuir 5 mL”) para avançar pelas pausas até chegar a 40 mL e registre a pressão.Diminua para 35 mL e registre novamente.
Diminua para 30 mL e registre a terceira pressão.
Reproduza novamente uma pausa se algum algarismo não estiver claro. Use pontos decimais nos campos numéricos.
Complete exatamente três linhas. Em Atende ao limite de ≤150 kPa?, escolha sim ou não com base na pressão observada. Deixe vazia qualquer linha adicional da interface.
Teste do limite de 150 kPa
Uma linha por volume. Copie a pressão e decida se P ≤ 150 kPa.
| Volume mL | Pressão observada kPa | Atende ao limite de ≤150 kPa? |
|---|---|---|
Diferencie o intervalo observado de sua recomendação
9 min
O menor volume observado que atende ao limite vem diretamente da tabela. Neste cenário, uma recomendação com margem deve ficar pelo menos 10 kPa abaixo de 150 kPa no ensaio observado. Essa regra de 10 kPa é um critério de decisão para a sala de aula, não uma norma geral de segurança em engenharia.
Classifique cada volume testado em relação ao limite. Se um volume testado atender ao limite e o volume adjacente não atender, informe o intervalo observado e as duas pressões; caso contrário, declare que não foi observada uma passagem pelo limite. Não afirme um limite físico exato.
Usando a regra da turma, qual é o menor volume medido que fica pelo menos 10 kPa abaixo de 150 kPa? Escolha “nenhum” se nenhuma configuração medida atender a essa margem.
Explique por que uma leitura próxima de 150 kPa exige mais cautela do que uma leitura pelo menos 10 kPa abaixo desse valor. Cite uma possível incerteza de medição. Não use a variação entre ensaios como exemplo, pois esta aula mediu apenas um ensaio.
Resuma sua decisão em quatro frases
6 min
Escreva exatamente quatro frases, uma para cada item:
1. Recomendação: escolha um dos volumes medidos aplicando a margem didática de 10 kPa.
2. Evidência: informe a pressão medida nesse volume.
3. Mudança observada: se o resultado mudou, indique os dois volumes consecutivos entre os quais isso ocorreu (um com P ≤ 150 kPa e outro com P > 150 kPa). Se não mudou, diga isso claramente.
4. Limitação: explique por que um único ensaio com uma só montagem não permite estabelecer uma regra geral de segurança.
Você está apenas comunicando o resultado deste cenário didático; não está certificando a segurança real do laboratório.
