Nios V pada DE1-SoC (2/5): I/O pemetaan memori dengan C

Pemproses Nios V melihat persisian perkakasan sebagai alamat memori. Dalam makmal ini, atur cara permulaan menggunakan:

- LEDR di 0xFF200000: daftar output LED merah.
- data JP1 di 0xFF200060: laluan input suis logik LabsLand.
- arah JP1 di 0xFF200064: daftar arah GPIO.
- JTAG UART di 0xFF201000: output terminal melalui printf.

CPU membaca dan menulis alamat ini seperti memori biasa, tetapi fabrik FPGA menghalakan setiap akses ke persisian dan bukannya RAM. Inilah I/O pemetaan memori.

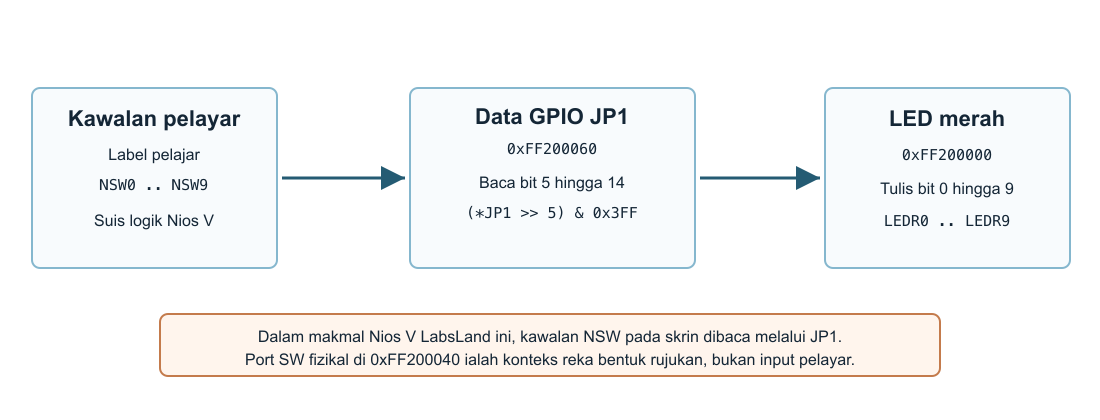

Kawalan pelayar berlabel NSW0..NSW9. Dalam aliran jauh semasa, kawalan ini bukan port fizikal SW0..SW9 di 0xFF200040. Kawalan NSW logik masuk melalui bit GPIO JP1, kemudian atur cara mengalihkan bit itu ke bawah sebelum menulis daftar LED.

Sempadan rujukan: manual FPGAcademy DE1-SoC Computer with Nios V ialah rujukan yang betul untuk komputer Nios V tetap dan peta persisiannya. Pelajaran ini sengaja menggunakan laluan JP1 yang disahkan oleh LabsLand untuk kawalan NSW pelayar, bukan daftar suis fizikal FPGAcademy secara langsung.

Kedudukan bit utama:

- NSW0 dibaca sebagai bit data JP1 5 dan menjadi LEDR0.
- NSW1 dibaca sebagai bit data JP1 6 dan menjadi LEDR1.
- NSW2 dibaca sebagai bit data JP1 7 dan menjadi LEDR2.
- Corak yang sama berterusan hingga NSW9, yang dibaca sebagai bit 14 dan menjadi LEDR9.

Bagi profil ini, menulis 0 kepada daftar arah JP1 menetapkan baris yang digunakan oleh NSW0..NSW9 sebagai input. Oleh itu, atur cara menulis *JP1_DIR = 0; sebelum membaca daftar data JP1.

Rekod tiga ujian ringkas. Bagi setiap baris, ramalkan output LEDR dahulu, tukar kawalan NSW dalam paparan papan dan catat hasil yang diperhatikan.

Biarkan tab makmal C IDE terbuka. Anda boleh menjawab berdasarkan kod di bawah, yang sama dengan fail main.c yang baru dibina dan diuji.

Tumpukan pada gelung:

*JP1_DIR = 0;
while (1) {
    *LEDS = (*JP1 >> 5) & 0x3FF;
}

Anjakan menggerakkan bit JP1 yang digunakan oleh NSW0..NSW9 ke kedudukan bit 0 hingga 9. Topeng mengekalkan hanya sepuluh bit itu sebelum menulisnya ke daftar LED.

Contohnya, apabila hanya NSW0 hidup, bit JP1 5 ialah 1. Selepas >> 5, nilai itu menjadi bit 0 lalu LEDR0 menyala. Pengecam volatile penting kerana nilai di sebalik JP1 boleh berubah disebabkan perkakasan, bukan penugasan C. Tanpa volatile, pengoptimuman pengkompil boleh menggunakan semula nilai lama atau membuang akses daftar berulang yang kelihatan berlebihan bagi memori biasa.

Gunakan tab C IDE sekali lagi. Jika sesi pertama masih terbuka, gunakan semula; jika telah tamat, bina ELF yang diubah dan muat naik semula. Ubah atur cara supaya LED menunjukkan corak suis yang ditransformasikan, klik Build ELF, muat naik dan uji pada papan.

Pilih satu transformasi:

- Songsangkan sepuluh bit suis sebelum menulis LED.
- Paparkan hanya lima kawalan NSW bawah pada LEDR0..LEDR4.
- Anjak corak NSW satu kedudukan LED ke kiri dan terangkan perkara yang berlaku kepada NSW9.
