Lógica digital en la DE1-SoC con VHDL (2/6): tablas de verdad, SOP, mapas de Karnaugh y extensiones opcionales

En la Lección 1 conectaste puertas individuales a interruptores. Los diseños reales empiezan un nivel más arriba: decides qué debe hacer un circuito, normalmente mediante una tabla de verdad, y después buscas una red de puertas que produzca ese comportamiento. En esta lección trabajarás una función desde varias formas y luego la harás más pequeña.

La función de los dos primeros ejercicios es F(C,B,A), una función de tres entradas. Conectarás SW(0)=A, SW(1)=B, SW(2)=C, y mostrarás el resultado en LEDR(0). Esta es su tabla de verdad. Las filas están en orden de conteo binario C B A, desde 000 hasta 111:

Tabla de verdad de F(C,B,A), en orden binario:

- Fila 0: C B A = 0 0 0 -> F=0
- Fila 1: C B A = 0 0 1 -> F=1
- Fila 2: C B A = 0 1 0 -> F=0
- Fila 3: C B A = 0 1 1 -> F=1
- Fila 4: C B A = 1 0 0 -> F=1
- Fila 5: C B A = 1 0 1 -> F=0
- Fila 6: C B A = 1 1 0 -> F=1
- Fila 7: C B A = 1 1 1 -> F=0

F vale 1 en cuatro de las ocho filas y 0 en las otras cuatro. Léelo en la tabla antes de responder. Esa separación organiza toda la lección: las filas donde F=1 dan la suma de productos, y las filas donde F=0 dan el producto de sumas. Mantén esta tabla a la vista: todo lo que sigue vuelve a ella.

Recuerda las convenciones de la placa que usaste en la Lección 1: un interruptor arriba es lógica 1, y LEDR es activo en alto, así que el LED se enciende cuando la salida vale 1. Estos ejercicios son puramente combinacionales: la salida depende solo de la posición actual de los interruptores, por lo que no hace falta declarar reloj.

Mintérmino. Un *mintérmino* es un único término AND (producto) construido con todas las entradas. Cada entrada aparece una vez, normal o negada, y el término vale 1 en exactamente una fila de la tabla de verdad. Para tres entradas hay ocho mintérminos, uno por fila. La fila 1 es C=0, B=0, A=1, así que su mintérmino es (not C and not B and A): este producto vale 1 solo cuando C=0, B=0 y A=1, y vale 0 en todas las demás filas.

Suma de productos canónica (SOP). Para construir F, haces OR de los mintérminos de todas las filas donde F=1. Como cada mintérmino vale 1 solo en su propia fila, el OR vale 1 exactamente en las filas de F=1 y 0 en el resto: eso es justo F. Las cuatro filas con F=1 (1, 3, 4, 6) dan:

- Fila 1 C=0,B=0,A=1 -> (not C and not B and A)
- Fila 3 C=0,B=1,A=1 -> (not C and B and A)
- Fila 4 C=1,B=0,A=0 -> (C and not B and not A)
- Fila 6 C=1,B=1,A=0 -> (C and B and not A)

Por tanto, la SOP canónica es F = (not C and not B and A) or (not C and B and A) or (C and not B and not A) or (C and B and not A). Es correcta, pero poco eficiente: cuatro términos AND de tres entradas alimentando un OR de cuatro entradas.

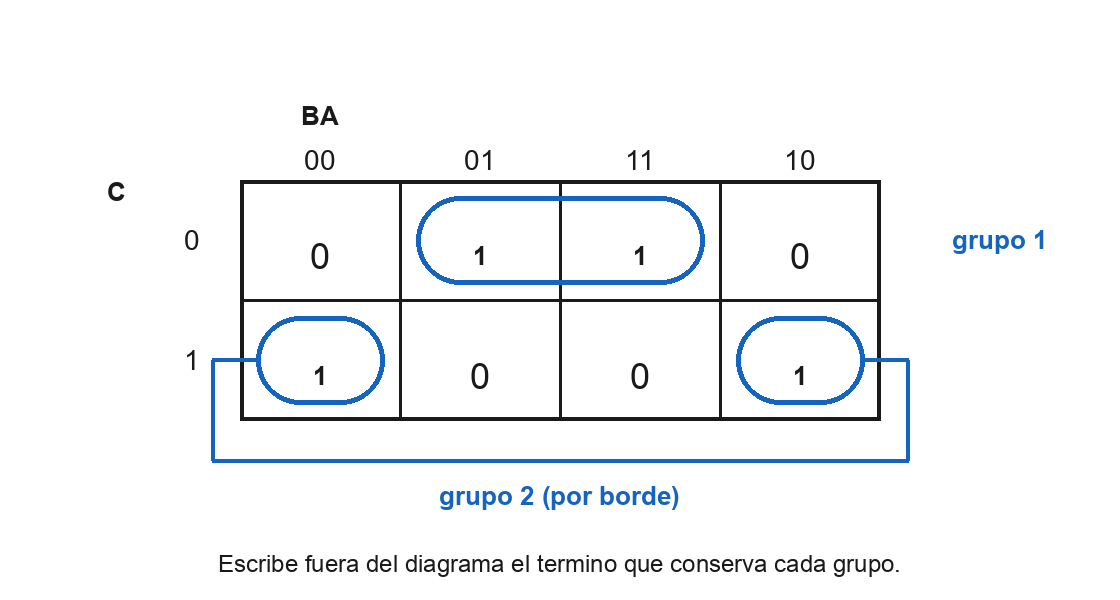

Minimizar con un mapa de Karnaugh. Un *mapa de Karnaugh* es la tabla de verdad redibujada para que las celdas adyacentes cambien en una sola entrada. Cuando dos 1 adyacentes quedan juntos, la variable que cambia entre ellos no importa para ese par y se puede eliminar.

Agrupa los cuatro mintérminos donde F=1 en dos pares:

- Grupo de los mintérminos 1 y 3. La fila 1 es C=0, B=0, A=1; la fila 3 es C=0, B=1, A=1. Anota qué variables se mantienen iguales y cuál cambia. La variable que cambia se elimina.
- Grupo de los mintérminos 4 y 6. La fila 4 es C=1, B=0, A=0; la fila 6 es C=1, B=1, A=0. Haz la misma comparación. El grupo envuelve el borde del mapa porque las columnas 00 y 10 también son adyacentes en código Gray.

Escribe un término reducido para cada grupo y combínalos con or. Si reconoces una puerta conocida, puedes escribir la forma equivalente; si no, conserva la suma de dos productos. Comprueba además qué entrada desaparece de ambos grupos y qué significa eso para la dependencia de F.

Ahora lleva la función a la placa real. Ejecutarás primero la SOP canónica, verificarás las ocho filas y después cambiarás a la forma mínima your minimized expression para confirmar que produce exactamente las mismas salidas.

La entidad inicial de abajo deja la expresión de LEDR(0) como TODOs. En la primera prueba, completa la línea activa de SOP canónica a partir de los cuatro mintérminos. En la segunda prueba, sustitúyela por la expresión mínima del mapa de Karnaugh, vuelve a sintetizar y compara.

-- Plantilla de estudiante: completa las lineas TODO antes de sintetizar.
-- Lección 2 - Ejercicio 1-B: suma de productos.
-- F(C,B,A): mintérminos 1,3,4,6. SW(0)=A, SW(1)=B, SW(2)=C. Salida en LEDR(0).
library ieee;
use ieee.std_logic_1164.all;

entity blink is
    port (
        SW   : in  std_logic_vector(9 downto 0);
        LEDR : out std_logic_vector(9 downto 0)
    );
end entity blink;

architecture rtl of blink is
    signal A, B, C : std_logic;
begin
    A <= SW(0);
    B <= SW(1);
    C <= SW(2);

    -- Primera prueba: completa la SOP canonica con los cuatro minterminos.
    LEDR(0) <= TODO_CANONICAL_SOP;

    -- Segunda prueba: sustituye la linea anterior por la expresion minima del mapa.
    -- LEDR(0) <= TODO_MINIMIZED_EXPRESSION;
    LEDR(9 downto 1) <= (others => '0');
end architecture rtl;

Sube tu evidencia. Captura una imagen de la cámara con la forma mínima your minimized expression ejecutándose en una fila donde F = 1 (por ejemplo C B A = 100: SW(2) arriba, SW(1) y SW(0) abajo, así que LEDR(0) está encendido) y adjúntala abajo.

> Bonus opcional (no requiere entrega). Quartus informa cuántos elementos lógicos usa un diseño. Si tu sesión muestra ese informe, sintetiza la SOP canónica de cuatro términos y el your minimized expression de una sola operación y compara el número de elementos lógicos: la forma mínima debería usar menos. Trátalo como exploración; el informe de recursos no siempre se muestra igual en todas las sesiones, así que no forma parte de la evidencia obligatoria.

Extensión opcional si hay tiempo: la SOP construyó F desde sus filas con 1. El producto de sumas (POS) construye la misma F desde sus filas con 0.

Maxtérmino. Un *maxtérmino* es un único término OR (suma) que usa todas las entradas, normales o negadas, y vale 0 en exactamente una fila. Es la imagen simétrica del mintérmino. Para la fila 0 (C=0, B=0, A=0), el maxtérmino es (A or B or C): este OR vale 0 solo cuando A, B y C son todos 0, y vale 1 en cualquier otra fila.

Producto de sumas canónico. Haz AND de los maxtérminos de cada fila donde F=0. Cada maxtérmino fuerza la salida a 0 en su propia fila y la deja a 1 en las demás; por tanto, el AND de todos ellos vale 0 exactamente en las filas de F=0, otra vez la misma función F. Las cuatro filas donde F=0 son 0, 2, 5, 7:

- Fila 0 C=0,B=0,A=0 -> (A or B or C)
- Fila 2 C=0,B=1,A=0 -> (A or not B or C)
- Fila 5 C=1,B=0,A=1 -> (not A or B or not C)
- Fila 7 C=1,B=1,A=1 -> (not A or not B or not C)

En cada maxtérmino, una variable aparece *negada* cuando vale 1 en esa fila F=0, para que el término se haga 0 allí. La entidad de abajo implementa esta POS canónica directamente. Describe exactamente la misma función, así que sus ocho salidas deben coincidir con lo que ya registraste: las filas 0..7 dan 0, 1, 0, 1, 1, 0, 1, 0.

-- Plantilla de estudiante: completa las lineas TODO antes de sintetizar.
-- Lección 2 - Ejercicio 1-C: producto de sumas (POS).
-- Misma F(C,B,A). Maxtérminos (filas F=0): 0, 2, 5, 7. SW(0)=A, SW(1)=B, SW(2)=C.
library ieee;
use ieee.std_logic_1164.all;

entity blink is
    port (
        SW   : in  std_logic_vector(9 downto 0);
        LEDR : out std_logic_vector(9 downto 0)
    );
end entity blink;

architecture rtl of blink is
    signal A, B, C : std_logic;
begin
    A <= SW(0);
    B <= SW(1);
    C <= SW(2);

    LEDR(0) <= TODO_POS_EXPRESSION; -- TODO: producto de sumas maxtermino
    LEDR(9 downto 1) <= (others => '0');
end architecture rtl;

Extensión opcional si tu docente quiere un ejemplo de selector: un multiplexor (MUX) enruta una de varias entradas de datos hacia una sola salida, elegida por unas líneas de selección. Un MUX 4 a 1 tiene cuatro entradas de datos y necesita dos líneas de selección, porque dos bits eligen entre 2^2 = 4 entradas. Se comporta como un conmutador giratorio: el valor de selección decide qué línea de datos queda conectada a la salida.

La asignación de pines de este ejercicio, escrita de forma explícita para evitar ambigüedad en el orden de bits, es:

- Entradas de datos: SW(3)=D3, SW(2)=D2, SW(1)=D1, SW(0)=D0
- Líneas de selección: SW(5)=S1, SW(4)=S0
- Salida: LEDR(0) = Y

El valor de selección S1 & S0 elige la línea de datos: 00 -> D0, 01 -> D1, 10 -> D2, 11 -> D3. La entidad usa with sel select y termina con when others. Esa rama final no está de adorno: en VHDL combinacional, toda salida debe recibir un valor para toda entrada posible. Si algún camino dejara Y sin asignar, el sintetizador podría inferir un latch para recordar el valor anterior.

-- Plantilla de estudiante: completa las lineas TODO antes de sintetizar.
-- Lección 2 - Ejercicio 1-D: multiplexor 4 a 1 con asignación seleccionada.
-- Datos: SW(3)=D3, SW(2)=D2, SW(1)=D1, SW(0)=D0. Selección: SW(5)=S1, SW(4)=S0.
library ieee;
use ieee.std_logic_1164.all;

entity blink is
    port (
        SW   : in  std_logic_vector(9 downto 0);
        LEDR : out std_logic_vector(9 downto 0)
    );
end entity blink;

architecture rtl of blink is
    signal D0, D1, D2, D3 : std_logic;
    signal S0, S1, Y      : std_logic;
    signal sel            : std_logic_vector(1 downto 0);
begin
    D0 <= SW(0); D1 <= SW(1); D2 <= SW(2); D3 <= SW(3);
    S0 <= SW(4); S1 <= SW(5);
    sel <= S1 & S0;

    with sel select
        Y <= TODO_FOR_00 when "00",
             TODO_FOR_01 when "01",
             TODO_FOR_10 when "10",
             TODO_FOR_11 when "11",
             '0' when others;

    LEDR(0) <= Y;
    LEDR(9 downto 1) <= (others => '0');
end architecture rtl;

Sube tu evidencia. Captura una imagen de cámara de tu prueba del multiplexor. En la tabla anterior, marca la fila que corresponde a la captura para que tu docente compare la Y predicha y observada.

Este ejercicio es opcional. Si tienes tiempo, es un salto interesante desde un solo LED hasta una salida formateada en los displays de siete segmentos.

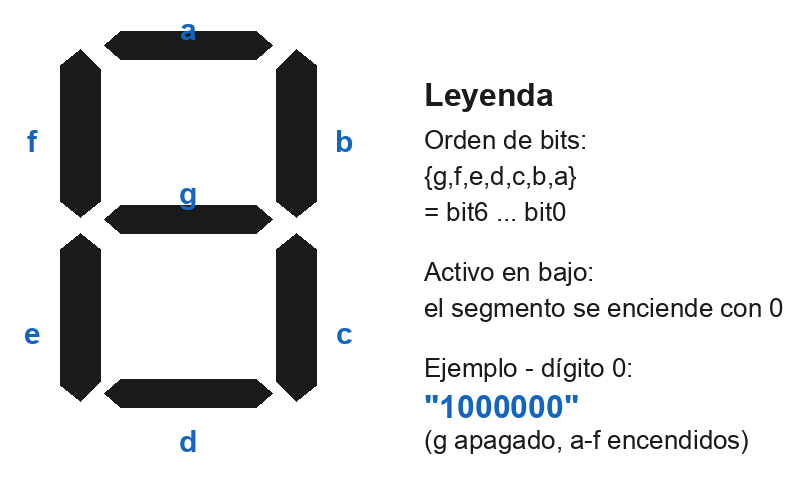

Un display de siete segmentos tiene siete barras, etiquetadas a a g, que se encienden en combinaciones para dibujar un dígito. En la DE1-SoC cada display HEX es activo en bajo y el orden de bits es {g, f, e, d, c, b, a}: un segmento se enciende cuando su bit vale 0. Por tanto, el patrón del dígito 0 (segmentos a,b,c,d,e,f encendidos y g apagado) es "1000000": seis 0 para los segmentos encendidos y un 1 para el g apagado.

El diseño siguiente lee SW(3 downto 0) como un valor 0..15, muestra la cifra de unidades en HEX0 y la cifra de decenas (0 o 1) en HEX1. Observa algo que el proyecto inicial no te da automáticamente: para controlar HEX1 debes añadir HEX1 : out std_logic_vector(6 downto 0) a la lista de puertos de la entidad. El blink inicial solo expone HEX0. La entidad de abajo ya declara HEX0 y HEX1, así que es el ejemplo concreto de ese puerto adicional.

-- Plantilla de estudiante: completa las lineas TODO antes de sintetizar.
-- Leccion 2 - Ejercicio 1-E (opcional): decodificador decimal de dos digitos.
-- SW(3 downto 0) selecciona 0..15. HEX0 muestra unidades; HEX1 muestra decenas.
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

entity blink is
    port (
        SW   : in  std_logic_vector(9 downto 0);
        HEX0 : out std_logic_vector(6 downto 0);
        HEX1 : out std_logic_vector(6 downto 0)
    );
end entity blink;

architecture rtl of blink is
    signal v    : unsigned(4 downto 0);
    signal tens : unsigned(3 downto 0);
    signal ones : unsigned(3 downto 0);

    function seg(d : unsigned(3 downto 0)) return std_logic_vector is
    begin
        case d is
            when "0000" => return "1000000"; -- 0
            when "0001" => return TODO_SEG_1;
            when "0010" => return TODO_SEG_2;
            when "0011" => return TODO_SEG_3;
            when others => return "1111111";
        end case;
    end function;
begin
    v <= resize(unsigned(SW(3 downto 0)), 5);
    tens <= TODO_TENS;
    ones <= TODO_ONES;

    HEX0 <= seg(ones);
    HEX1 <= seg(tens);
end architecture rtl;
