Lógica digital en la DE1-SoC (3/6): memoria, biestables D y registros

Hasta ahora todos tus diseños han sido combinacionales: los LED eran una función pura de los interruptores *en ese momento*. Cambias un interruptor y la salida cambia en cuanto la señal atraviesa las puertas. Un circuito combinacional no tiene estado: no sabe qué entradas había hace un instante y no puede recordar nada.

Pero la mayoría de los sistemas útiles necesitan memoria. Un contador debe conocer su valor actual para producir el siguiente. Una CPU debe guardar operandos y resultados entre instrucciones. Un semáforo debe saber qué color está mostrando ahora para decidir qué viene después. Nada de eso es posible solo con puertas, porque las puertas reflejan únicamente sus entradas presentes.

La lógica secuencial es la lógica que recuerda. Su salida depende de las entradas actuales y también de un estado almacenado: lo que ocurrió antes. El bloque básico que guarda un bit de estado es el biestable (*flip-flop*), y el encargado de decirle a cada biestable *cuándo* actualizarse es el reloj.

La DE1-SoC proporciona un reloj libre de 50 MHz llamado CLOCK_50: una onda cuadrada que sube y baja 50.000.000 veces por segundo. A partir de esta lección, tus diseños secuenciales deben incluirlo como entrada. La plantilla inicial de leds_mirror.v solo lista interruptores, botones y LED, y no tiene reloj, así que debes añadir input CLOCK_50; tú mismo. Olvidarlo es el error más común en diseños secuenciales.

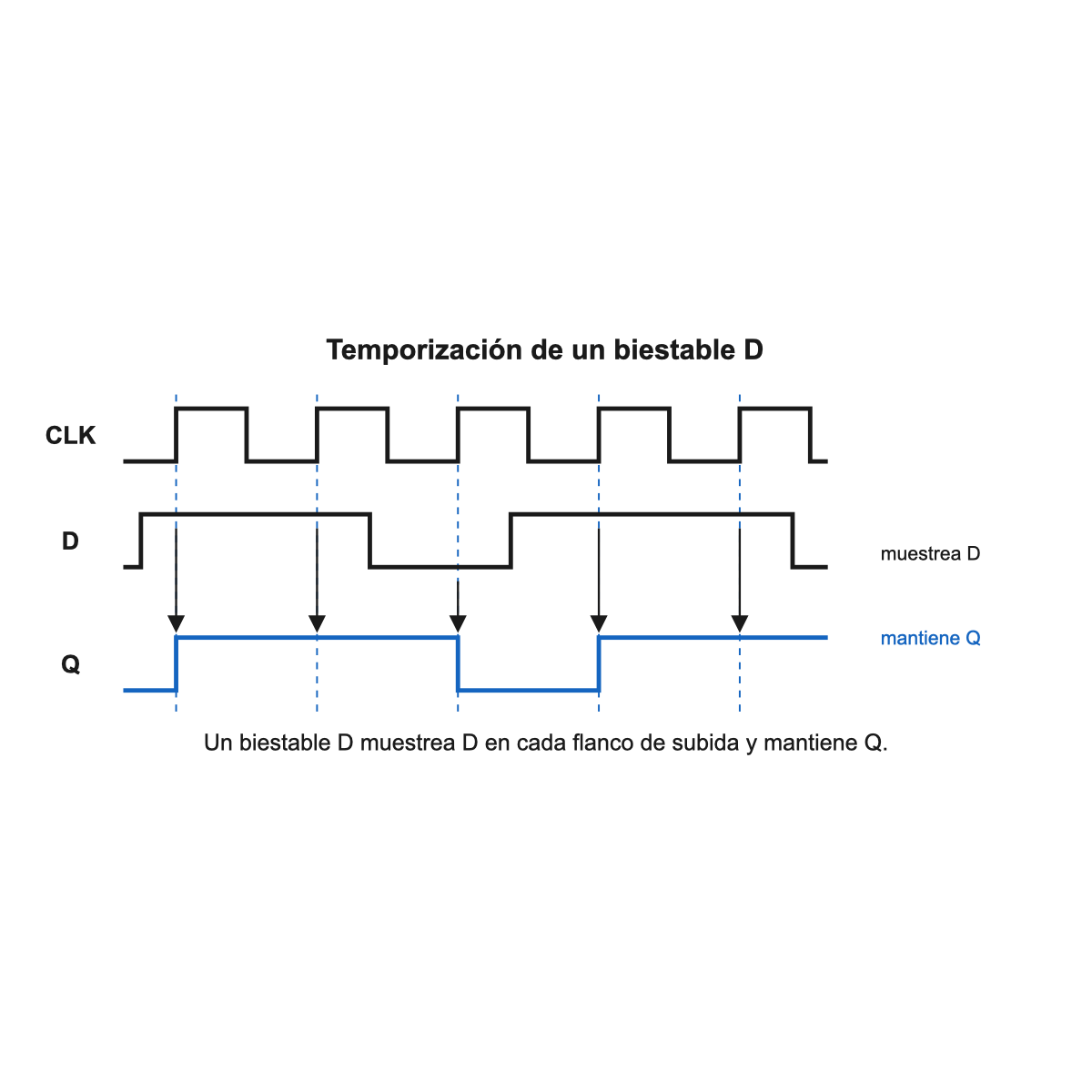

Un biestable D es el elemento de memoria más sencillo. Tiene una entrada de datos D, una entrada de reloj y una salida Q. Su regla completa es:

> En cada flanco de subida del reloj, Q captura el valor de D y lo mantiene hasta el siguiente flanco de subida.

Entre flancos, lo que haga la entrada no importa: Q queda congelada. Eso es muestreo y retención: el biestable toma una muestra de D en el instante en que el reloj pasa de 0 a 1, y después mantiene esa muestra estable. Así es como un circuito gana memoria: Q puede seguir valiendo 1 mucho después de que D haya vuelto a 0, porque recuerda la muestra.

Cómo se escribe en Verilog: dos ideas nuevas.

Primero, el bloque con reloj. El comportamiento disparado por flanco se describe con always @(posedge CLOCK_50): las instrucciones internas se evalúan en cada flanco de subida, no de forma continua. Una señal asignada dentro de ese bloque debe declararse como reg, porque conserva un valor entre flancos.

Segundo, la asignación no bloqueante <=. Dentro de un bloque con reloj usa siempre <=, no =. El operador <= significa "tomar ahora todos los valores de la derecha y actualizar las señales de la izquierda juntas en el flanco", que es exactamente cómo se comportan los biestables reales. Usar = (bloqueante) dentro de un bloque con reloj es un error clásico de Verilog: las asignaciones se ejecutan en secuencia dentro del flanco, por lo que un biestable puede ver el valor *nuevo* de otro en vez del anterior, generando hardware distinto al que querías. Regla práctica: <= en bloques con reloj; = solo en assign o always @(*) combinacional.

Reset síncrono. También necesitamos forzar Q a un valor conocido. Un reset síncrono se comprueba *dentro* del bloque con reloj, así que solo actúa en un flanco de reloj:

always @(posedge CLOCK_50) begin
    if (!KEY[0]) Q <= 1'b0;   // reset síncrono, evaluado en el flanco
    else         Q <= SW[0];  // si no, captura D
end

Como KEY es activo en bajo, el botón lee 0 cuando está pulsado; por eso !KEY[0] es verdadero mientras se mantiene pulsado el reset.

Construye un biestable D en la placa real. Conexiones: SW[0] = D, KEY[0] = reset (activo en bajo), LEDR[0] = Q, y LEDR[1] = ~Q.

Lee esto antes de ejecutarlo: es importante. A 50 MHz, Q sigue a D 50.000.000 veces por segundo, muchísimo más rápido de lo que pueden ver tus ojos o la cámara. Por eso, aunque este circuito *sí* almacena D, no podrás *ver* el almacenamiento: al mover SW[0], LEDR[0] parece seguirlo de inmediato. Este ejercicio demuestra sobre todo el reset, no la memoria visible. Lo que observarás:

- Con SW[0] arriba (D=1), LEDR[0] está encendido y LEDR[1], que muestra ~Q, está apagado.
- Si mantienes pulsado KEY[0] (pulsado lee 0, así que el reset está activo), LEDR[0] se apaga aunque SW[0] siga arriba. El reset gana al dato.
- Al soltar KEY[0], LEDR[0] vuelve a seguir a SW[0].

Verás memoria de forma clara en el siguiente ejercicio (2-B). Aquí céntrate en que el reset domina la entrada de datos.

// Lección 3 - Ejercicio 2-A: biestable D
// SW[0]=D, KEY[0]=reset (activo en bajo), LEDR[0]=Q, LEDR[1]=~Q.
// Nota: a 50 MHz, Q sigue a D demasiado rápido para la vista/cámara; aqui
// el comportamiento claramente visible es el RESET. La memoria se ve en 2-B.
module leds_mirror(CLOCK_50, KEY, SW, LEDR);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0] = reset_n (activo en bajo)
    input  [9:0] SW;        // SW[0]  = D
    output [9:0] LEDR;

    reg Q;
    always @(posedge CLOCK_50) begin
        if (!KEY[0]) Q <= 1'b0;    // reset sincrono: actua en el flanco de reloj
        else         Q <= SW[0];   // captura D en cada flanco de subida
    end

    assign LEDR[0]   = Q;
    assign LEDR[1]   = ~Q;
    assign LEDR[9:2] = 8'b0;
endmodule

Un registro son N biestables D colocados en paralelo, todos con el mismo reloj y el mismo reset. Un registro de 8 bits almacena 8 bits. Una carga paralela copia los 8 bits de entrada al registro a la vez en un flanco de reloj: cada biestable captura su propio bit simultáneamente.

El truco que hace visible la memoria es el control de load. En lugar de capturar los datos en *cada* flanco, cómo hacía el biestable simple, este registro solo captura cuando se lo ordenas. Así puedes cambiar los interruptores todo lo que quieras y el valor almacenado se mantiene hasta que vuelves a cargar. Conexiones: SW[7:0] = datos, KEY[0] = reset (activo en bajo), KEY[1] = load (activo en bajo).

Como KEY es activo en bajo, debes pulsar y soltar KEY[1] para cargar: al pulsar, KEY[1] lee 0, y el código comprueba !KEY[1]. Observa que KEY[1] se *muestrea con el reloj*; no es una señal de reloj con antirrebote por hardware. El diseño simplemente comprueba el nivel del botón en cada flanco de subida, suficiente para este ejercicio.

// Lección 3 - Ejercicio 2-B: registro de carga paralela de 8 bits
// SW[7:0]=datos, KEY[0]=reset (activo en bajo), KEY[1]=load (activo en bajo). LEDR[7:0]=valor guardado.
// Como KEY es activo en bajo, "pulsar y soltar KEY[1]" carga los interruptores; el código comprueba !KEY[1].
module leds_mirror(CLOCK_50, KEY, SW, LEDR);
    input        CLOCK_50;
    input  [3:0] KEY;       // KEY[0]=reset_n, KEY[1]=load_n
    input  [9:0] SW;        // SW[7:0] = datos a cargar
    output [9:0] LEDR;

    reg [7:0] Q;
    always @(posedge CLOCK_50) begin
        if (!KEY[0])      Q <= 8'h00;     // reset domina a load
        else if (!KEY[1]) Q <= SW[7:0];   // carga paralela mientras KEY[1] está pulsado
        // else: mantener (Q conserva su valor aunque cambien los interruptores)
    end

    assign LEDR[7:0] = Q;
    assign LEDR[9:8] = 2'b0;
endmodule

Sube tu evidencia. Captura una imagen de la cámara que demuestre que el registro está *manteniendo* un valor: LEDR[7:0] debe leer 10101010 (el valor cargado antes) mientras los interruptores en pantalla SW[7:0] están en un patrón diferente, por ejemplo 01010101, y no has pulsado KEY[1]. La captura debe mostrar tanto los LED retenidos como las posiciones distintas de los interruptores.

Construiste las dos bases de toda memoria en sistemas digitales: el biestable D (un bit, muestreo y retención en el flanco de reloj) y el registro (varios biestables cargados en paralelo, manteniendo su valor hasta recibir otra orden). Usaste always @(posedge CLOCK_50) con asignaciones no bloqueantes <=, y viste como una entrada KEY activa en bajo actúa como control.

Nota para las próximas lecciones: dos estilos de reset. Los dos diseños de esta lección usaron reset síncrono: el reset se comprobaba *dentro* del bloque con reloj, por lo que solo actuaba en un flanco de subida. Es limpio y predecible, y lo seguiremos usando para elementos de almacenamiento sencillos. En las lecciones de máquinas de estados (5 y 6), en cambio, usaremos un reset asíncrono activo en bajo, escrito como always @(posedge CLOCK_50 or negedge KEY[0]), que fuerza el circuito a un estado seguro de inmediato, sin esperar al reloj. Eso ayuda a recuperar una máquina de estados bloqueada en la placa. Allí se explicará la diferencia con detalle. Por ahora, quédate con que existen ambos estilos y que esta lección usó deliberadamente el reset síncrono.
