Fundamentos del laboratorio de electrónica (7/7): diagnosticar el montaje antes de culpar al circuito
Los estudiantes integran el razonamiento de la placa de pruebas, la fuente de alimentación, DMM, el generador y el osciloscopio en tres comprobaciones reales de Hive y un registro de solución de problemas reproducible.
¿Primera vez en LabsLand? Crea tu cuenta de docente
Resultados de aprendizaje
Elija el instrumento correcto y el estado de alimentación para la resistencia, la corriente CC y la tensión variable en el tiempo.
Aplique una secuencia de diagnóstico repetible de referencia de alimentación, fuente, ruta, modo y escala.
Distinga una falla de circuito de un problema de conexión, modo de instrumento o configuración de pantalla.
Escriba un registro de banco que otra persona pueda reproducir de forma segura.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
1 · La mayoría de los primeros fallos apuntan al montaje
7 min
Un primer experimento electrónico a veces no produce “nada”: ninguna lectura del
medidor, ninguna traza estable o un valor con el signo incorrecto. Reemplazar
componentes al azar generalmente complica el problema. Un solucionador de problemas
disciplinado hace una pregunta específica a la vez.
Esta lección independiente revisa los instrumentos y luego le ofrece tres comprobaciones
reales de Hive. Su trabajo no es simplemente obtener el resultado esperado. Debe
registrar lo que prueba el resultado, lo que no prueba y la siguiente verificación
de seguridad si es inesperada. Contiene el mapa de funciones y las configuraciones
guardadas necesarias para funcionar por sí solo en las comprobaciones Hive precableadas.
No se requiere banco físico ni equipo. Las referencias a instrumentos físicos son
teoría opcional para práctica supervisada posterior; complete las lecciones 1 a 6
primero a menos que su instructor le proporcione una preparación instrumental
equivalente.

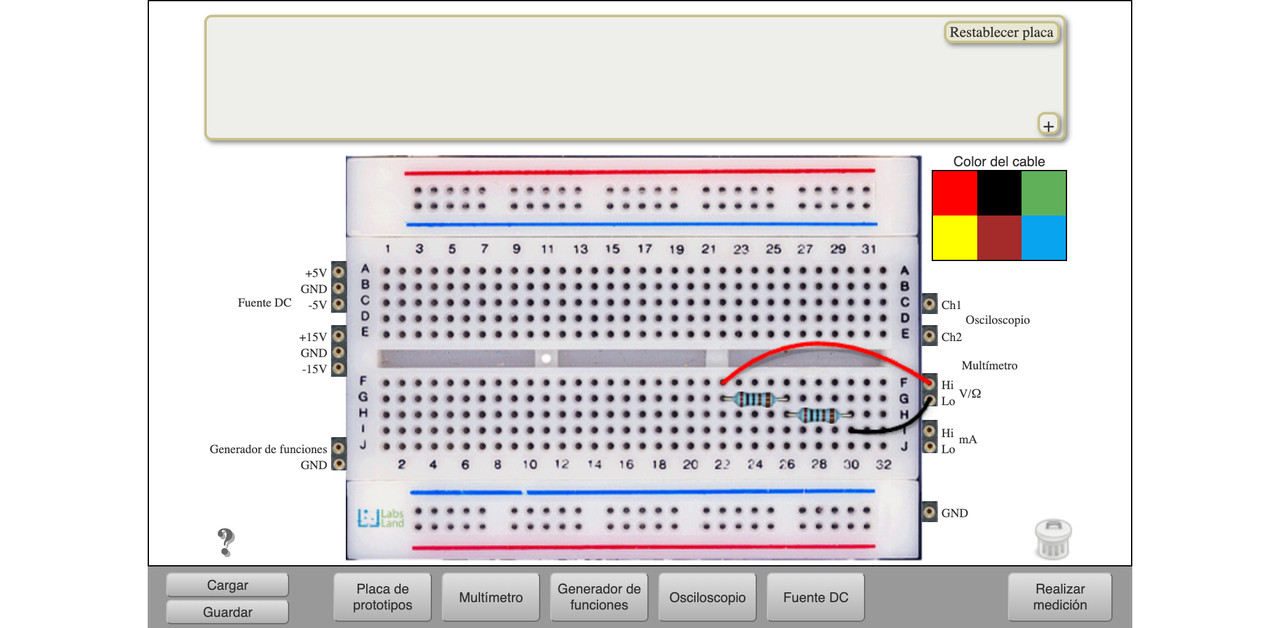

Controles del espacio de trabajo Hive
Utilice las pestañas de la parte inferior para abrir cada instrumento y seleccione
Realizar medición cuando el circuito y los ajustes estén listos. El mapa de funciones
que aparece a continuación resume el propósito de cada instrumento.
Utilice este rápido mapa de roles:
- Placa de pruebas: nodos y rutas: ¿Qué puntos son el mismo nodo y hay una ruta completa? Inspeccione con la alimentación desconectada antes de cambiar el cableado.
- Fuente de alimentación CC: alimentación y referencia: ¿Qué diferencia de tensión y límite de corriente energizan el circuito? Verifique la salida, la polaridad, la referencia y el límite antes de habilitar.
- Resistencia DMM — ruta sin alimentación: ¿Qué resistencia o ruta existe? Mantenga apagada la alimentación externa y conéctese a través del componente o red aislado.
- Tensión DMM — diferencia de potencial: ¿Qué tensión existe entre dos nodos? Mida a través de esos nodos mientras el circuito está funcionando normalmente.
- DMM corriente — flujo de rama: ¿Qué corriente pasa por esta rama? Apague para insertar el medidor en serie; nunca conecte una fuente en el modo de corriente.
- Generador de funciones: entrada controlada: ¿Qué forma de onda se aplica? Especifique la forma, la frecuencia, Vpp o la convención de amplitud, el offset y la referencia.
- Osciloscopio: tensión frente al tiempo: ¿Cómo cambia la señal con el tiempo? Registre la punta de prueba/referencia, el acoplamiento, V/div, el tiempo/div y el disparador.
Teoría opcional: utilice una referencia de banco físico verificada
Los casos Hive requeridos son medidas de baja tensión precableadas. No se necesita
equipo físico. Para un futuro laboratorio físico supervisado, las pinzas de tierra de
los osciloscopios comunes y muchos comunes de generadores de funciones están conectados
entre sí a través de una tierra protectora; no son referencias flotantes independientes.
Con las fuentes deshabilitadas, identifique la referencia compartida aprobada y consulte
los manuales del instrumento antes de conectar los terminales comunes. Nunca conecte un
clip de tierra o un generador común a la red eléctrica, un nodo desconocido o un
circuito flotante/de alta energía sin un método aislado/diferencial aprobado y sin
supervisión de laboratorio.
La salida de un sensor con alimentación cambia rápidamente entre aproximadamente 0 V y
3 V. Necesita ver su forma y momento. ¿Qué instrumento es la mejor herramienta
primaria?
2 · Solucionar problemas en un orden seguro
6 min

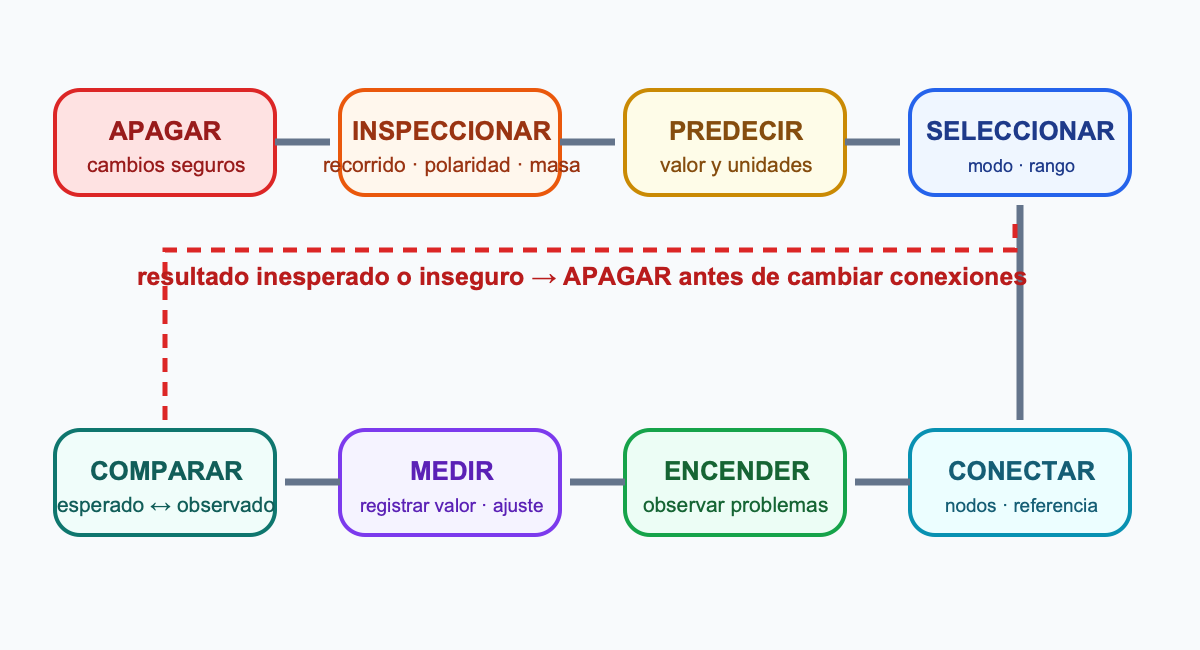

Utilice esta secuencia en Hive. Las señales de advertencia físicas del paso 6 son sólo
teóricas opcionales; no intente reproducirlas sin un laboratorio físico supervisado:
1. Apague antes de cambiar las conexiones.
2. Inspeccionar: ruta, identidad del nodo, polaridad, tierra/referencia, valor del componente.
3. Predecir: cantidad esperada, valor aproximado, signo y unidad.
4. Seleccione: instrumento, enchufes, modo, rango, acoplamiento y factor de punta de prueba.
5. Conectar: nodos correctos y referencia común; el modo de corriente va en serie.
6. Aplique la alimentación con cautela: en un banco físico, observe la corriente y compruebe si hay calor, olor, sonido o problemas visibles sin tocar partes vivas. En Hive, utilice las pantallas de fuente de alimentación/medidor disponibles, la vista de cámara, los mensajes de estado y las mediciones devueltas; no reclame sentidos o indicadores que la interfaz remota no proporciona.
7. Mida y registre: incluya la configuración, no solo el número.
8. Comparar: esperado versus observado; cambiar una cosa a la vez.
Una secuencia repetible de verificación en banco
Un resultado inesperado lo devuelve a un estado seguro. No autoriza recableado en vivo
ni cambios aleatorios de configuración.
En un hipotético laboratorio físico supervisado, se percibe olor a un componente
sobrecalentado inmediatamente después de habilitar la fuente de alimentación. ¿Cuál es
la mejor primera respuesta? No se necesita equipo físico para responder.
3 · Ejecute tres comprobaciones Hive enfocadas
14 min
Para cada caso, escriba una expectativa antes de medir. Luego registre el resultado
observado y la siguiente verificación segura que haría si no coincidiera. No cambie el
cableado del circuito guardado.
### Caso A: ¿Está completa la ruta de la resistencia sin alimentación?
Caso A: camino de resistencia
Abra el circuito de dos resistencias guardado.
Confirme el modo de resistencia DMM y que no haya alimentación externa aplicada en la ruta medida.
Prediga aproximadamente
2 kΩa partir de dos resistencias de1 kΩen serie.Seleccione Realizar medición una vez y registre el valor/unidad mostrado.
Si es inesperado, sus próximas comprobaciones seguras incluirían el contacto de la punta de prueba, la continuidad de la ruta, la ubicación de los nodos, el modo y el rango, sin aplicar alimentación externa en el modo de resistencia.
### Caso B: ¿La ruta CC alimentada transporta la corriente esperada?
Caso B: ruta de corriente CC
Abra el circuito de la ley de Ohm guardado.
Confirme que el DMM precableado permanezca en el modo de corriente CC; no mueva los cables ni cambie de modo.
Utilice el modelo proporcionado:
5.0 V / 1950 Ω ≈ 2.56 mA.Seleccione Realizar medición una vez y registre el valor/unidad mostrado.
Si es inesperado, deténgase antes de volver a cablear. Verifique las unidades, la configuración del circuito, el modo del medidor y si el resultado es un error de conversión de factor de 1000.
### Caso C: ¿Se genera y muestra de forma sensata una señal conocida?
Caso C: señal de dos canales generada
Abra el circuito de señal RC guardado.
Confirme una configuración del generador sinusoidal cercana a
160 Hz, aproximadamente5 Vppy0 V.Abra el osciloscopio con los canales 1 y 2 visibles y un disparo del canal 1 cerca del centro de la señal.
Seleccione Realizar medición una vez.
Confirme que ambas trazas comparten un período cerca de
6.25 msy que el canal 2 es más pequeño que el canal 1 en esta configuración del circuito.Si la traza es pequeña, recortada, comprimida o inestable, verifique V/div, tiempo/div y disparador antes de cambiar el circuito o generador.
Complete exactamente tres filas. En Próxima verificación segura si es inesperada,
nombre una verificación específica en lugar de escribir "verificar todo".
Ejemplo de caso A de solo formato: `≈2 kΩ | 2.04 kΩ | sí | respalda un recorrido
completo aproximado en serie | con la alimentación desconectada, compruebe el contacto
de las puntas`. Reemplace el valor observado con su propio resultado y complete las tres
filas fijas. Deje filas adicionales sin usar.
Una afirmación acotada vincula un resultado solo a la parte de la configuración que
probó. Por ejemplo, una resistencia cerca de 2 kΩ admite una ruta en serie aproximada
completa, pero no prueba que todos los contactos ocultos sean mecánicamente sólidos. Una
corriente cercana a 2.56 mA respalda el modelo de corriente de fuente total, pero no
revela cada corriente de rama paralela. Dos trazas periódicas con una amplitud más
pequeña del canal 2 respaldan la generación y atenuación de la señal en esta frecuencia
guardada, pero no prueban la respuesta en todas las frecuencias. Utilice sus propias
medidas (no estos valores nominales) como evidencia en la tabla y responda.
Esperado → observado → próxima verificación
Complete una fila por caso Hive fijo. Registre el resultado esperado con la unidad, el resultado real observado con la unidad, si coinciden en términos generales, qué respalda ese resultado y una siguiente verificación de seguridad específica si es inesperada.
| Caso | Resultado esperado | Resultado observado | ¿Coincidencia general? | Lo que respalda el resultado | Próxima comprobación segura si es inesperado |
|---|---|---|---|---|---|
Para cada caso, indique qué respalda el resultado exitoso y algo que no prueba.
Estructura de ejemplo: "Un resultado cercano a ___ respalda ___, pero no prueba ___".
4 · Diagnosticar tres escenarios de primer laboratorio
5 min
Seleccione cada par de diagnóstico-acción que sea una primera respuesta sensata.
5 · Deje un registro de banco reproducible
3 min
Una nota de laboratorio útil permite que otra persona repita la configuración sin
adivinar. Incluir:
- ubicaciones de circuito/preajuste y nodo o punta de prueba;
- configuración y referencia de la fuente de alimentación o del generador;
- instrumento, enchufes/modo/acoplamiento, rango/escalas y disparador;
- valor esperado con unidad;
- valor observado con unidad;
- una discrepancia y el siguiente control seguro;
- si la evidencia provino de hardware real o de una alternativa.
Elija uno de sus tres casos Hive y escriba un registro de banco de 5 a 7 líneas que otro
estudiante pueda reproducir. Utilice etiquetas como Configuración, Instrumento,
Esperado, Observado y Próxima comprobación segura.
