Lección Teach
Análisis microestructural: comparación controlada de imágenes metalográficas
El alumnado utiliza la ruta de microestructura de Materials para comparar imágenes con y sin ataque químico, orientación de la sección, aumento, enfoque y brillo, y relaciona después las observaciones microestructurales con hipótesis sobre propiedades mecánicas.
¿Primera vez que activas Teach? Puedes realizar una sesión de clase sin costo. El alumnado entra con un código de clase.
¿Primera vez en LabsLand? Crea tu cuenta de docente
Resultados de aprendizaje
Explicar por qué el pulido, el ataque químico, la orientación de la sección y el aumento afectan a la visibilidad de la microestructura.
Utilizar los controles de microestructura de Materials para comparar imágenes de forma sistemática.
Describir características microestructurales visibles sin formular afirmaciones cuantitativas injustificadas.
Relacionar observaciones de microestructura con hipótesis sobre propiedades mecánicas.
Indicar qué evidencias adicionales hacen falta para confirmar una afirmación sobre una propiedad.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
1. Por qué hay que preparar la muestra para observar la microestructura
12 min
La microestructura es la disposición de los granos, fases, inclusiones, características asociadas a la deformación y otras estructuras a pequeña escala en el interior de un material. Ayuda a explicar por qué dos piezas de metal con la misma denominación general pueden comportarse de manera diferente después de su procesado.
En metalografía, la preparación es fundamental:
- Pulido: reduce las rayas para poder observar la superficie.
- Ataque químico: modifica selectivamente la superficie y genera diferencias de contraste que pueden hacer más visibles contornos o regiones con distinto aspecto. El contraste por sí solo no identifica fases, composición ni constituyentes.
- Orientación de la sección: es importante porque una sección longitudinal y una transversal pueden cortar las características de manera diferente.
- Aumento: cambia la escala de las características visibles, pero un aumento elevado no siempre es mejor si el enfoque o el campo de visión son deficientes.
Conviene separar dos ideas. En el laboratorio, las opciones Etched y Non-etched permiten alternar entre imágenes de muestras preparadas previamente con y sin ataque, respectivamente. La selección no realiza un ataque químico en directo ni modifica la muestra o su composición. El enfoque, el brillo y el aumento ajustan la visualización. Sin evidencias adicionales de identificación, describe únicamente las formas, contornos, bandas, líneas, puntos, contrastes y distribuciones que sean realmente visibles. El contraste por sí solo no permite identificar fases, composición ni constituyentes. Antes de relacionar un rasgo visible con una propiedad, su identificación debe apoyarse en evidencias independientes. Las hipótesis sobre propiedades mecánicas deben ser condicionales: por ejemplo, si evidencias independientes confirman que determinados contornos delimitan granos, un tamaño de grano menor puede elevar el límite elástico; si confirman un constituyente duro, puede aumentar la dureza y reducir la tenacidad; y si confirman que los rasgos alargados son granos o inclusiones, cabría esperar un comportamiento mecánico direccional. Una imagen de microestructura aislada no confirma la identidad de una fase ni la composición química. Las relaciones con las propiedades siguen siendo hipótesis hasta que se comprueban con datos de tracción, dureza o impacto.
Controles de observación de la microestructura
La figura muestra las equivalencias en español. En la interfaz del laboratorio aparecen, en este orden de trabajo, Microstructure analysis; Lengthwise o Cross; Etched o Non-etched; el aumento; Focus; y Brightness. Corresponden a análisis de microestructura, longitudinal o transversal, con o sin ataque, aumento, enfoque y brillo. Etched y Non-etched seleccionan imágenes de estados preparados previamente; el enfoque, el brillo y el aumento ajustan la visualización. Ningún control modifica la composición del material.
¿Por qué una muestra metálica atacada químicamente puede mostrar características difíciles de observar en una muestra pulida sin ataque?
¿Cuál es la afirmación más adecuada al trabajar con un microscopio?
2. Compara imágenes de microestructura de forma sistemática
20 min
Utiliza la ruta de microestructura de Materials. Empieza con un solo material, aleación y tratamiento; después cambia un único factor de visualización cada vez.

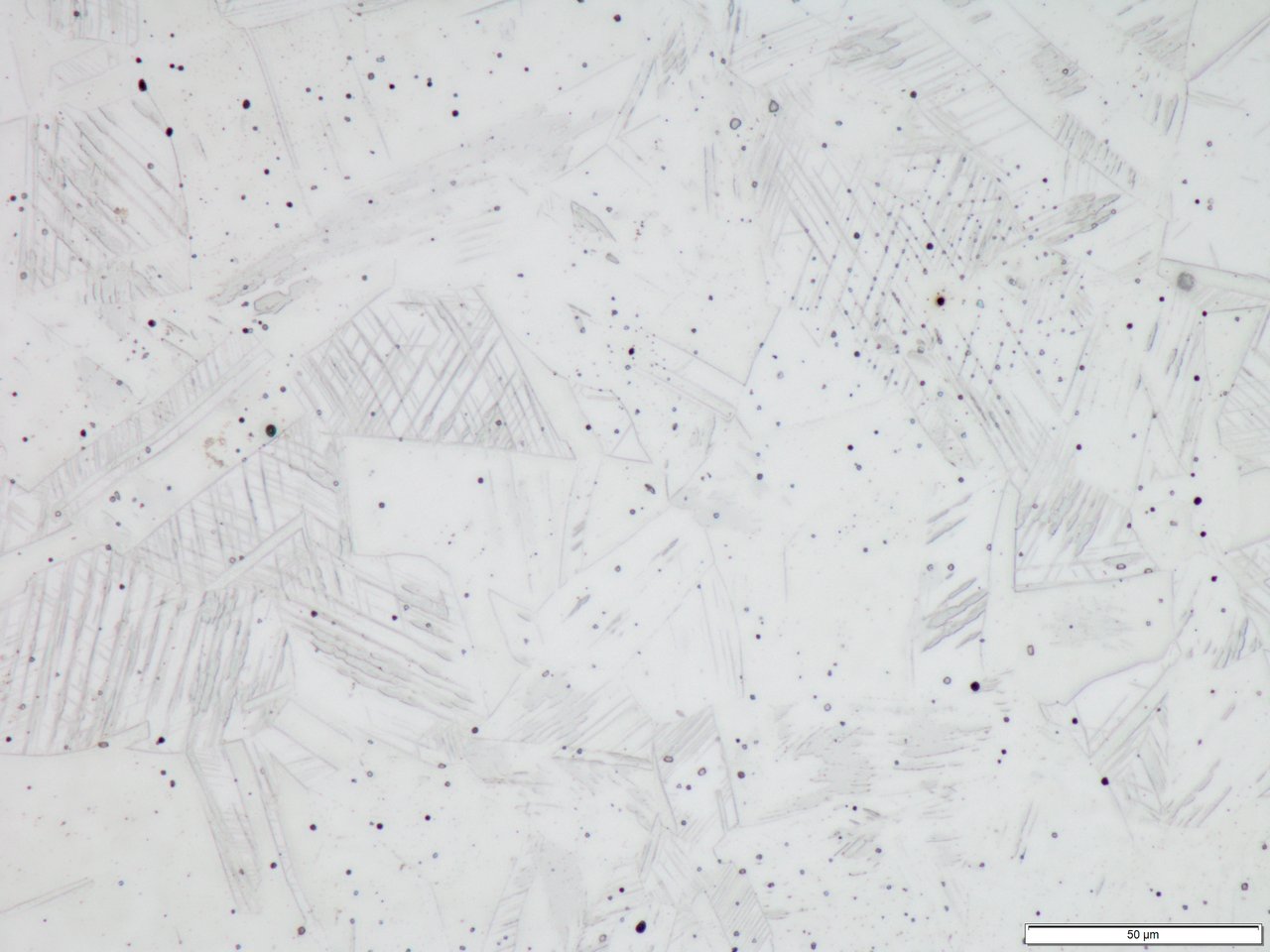

Ejemplo de microestructura de acero atacado
No indiques un tamaño de grano exacto sin una escala calibrada, un método de medición validado y un muestreo representativo. Describe cualitativamente las características visibles.
Abre Materials y observa la microestructura
Abre Materials desde esta actividad.
Sigue, en este orden, la ruta verificada: steel → 1.4301 → as delivered → Microstructure analysis (acero → 1.4301 → estado de suministro → análisis de microestructura).
Selecciona la orientación Cross (transversal), el estado Etched (con ataque) y el aumento 50x.
Cambia solo un control, siguiendo el orden de la interfaz: Lengthwise frente a Cross (longitudinal o transversal), Etched frente a Non-etched (con o sin ataque), o el aumento.
Recuerda que Etched y Non-etched seleccionan imágenes preparadas previamente; no realizan un ataque en directo.
Ajusta Focus y Brightness (enfoque y brillo) hasta que la característica elegida se vea con la máxima claridad posible.
Registra al menos cuatro observaciones de imágenes.
Tabla de observación de microestructura
Utiliza una fila por cada condición de imagen. Siempre que sea posible, cambia un solo factor cada vez. Registra características cualitativas y observaciones sobre la calidad de imagen; no inventes valores numéricos de tamaño de grano.
| Material / aleación / tratamiento | Orientación de la sección | ¿Con ataque? | Aumento | Características visibles | Observación sobre enfoque/brillo/calidad | Límite de la interpretación |
|---|---|---|---|---|---|---|
Elige dos filas en las que solo haya cambiado un factor de visualización. ¿Qué ha cambiado, qué se ha mantenido constante y qué característica ha resultado más fácil o más difícil de observar?
3. De la imagen a la hipótesis
20 min
La microestructura puede sugerir por qué un material se comporta de una determinada manera, pero una imagen aislada rara vez demuestra una propiedad mecánica. Separa primero los cambios de visibilidad de las características reales del material. Después, relaciona una característica visible con una hipótesis prudente e indica qué ensayo permitiría confirmarla.
Compara una imagen con ataque y otra sin ataque de la misma probeta, con la misma orientación de la sección y el mismo aumento. ¿Qué ha revelado o hecho más visible el ataque?
Describe un rasgo visible, indica qué identificación independiente sería necesaria antes de relacionarlo con una propiedad mecánica y formula una hipótesis condicional: «Si evidencias independientes confirmaran que [rasgo] corresponde a [característica o constituyente], entonces cabría esperar [propiedad]». Indica después qué ensayo de Materials sería necesario para comprobar esa propiedad.
¿Por qué no debes indicar un tamaño de grano exacto en esta actividad sin una escala calibrada, un método de medición validado y un muestreo representativo?
4. Interpretación de la microestructura
8 min
Escribe un párrafo de interpretación de la microestructura. Incluye la combinación seleccionada de material, aleación y tratamiento, dos condiciones de imagen que hayas comparado, la diferencia visible más importante, la identificación independiente necesaria para interpretar ese rasgo, una hipótesis condicional sobre una propiedad, el ensayo adicional necesario para confirmarla y una limitación de la interpretación.
5. Ampliación oral opcional sin calificación: contrasta una segunda interpretación
15 min
Con un compañero o con el docente, elige otro par de imágenes controladas de tu tabla. Explica qué característica visible respalda una interpretación provisional, qué explicación alternativa sigue siendo posible y qué imagen, escala o ensayo adicional de Materials ayudaría a distinguirlas. No hace falta entregar una respuesta escrita. No identifiques una fase ni la composición basándote solo en el contraste.
Convierte esta vista previa en una sesión de clase real
Activa LabsLand Teach para usar esta lección con tus estudiantes. La primera vez que actives Teach, podrás realizar una sesión de clase sin costo.
¿Primera vez en LabsLand? Crea tu cuenta de docente
