Ba đèn, các nhánh độc lập
Kiểm tra điều xảy ra trong một nhánh LED khi các nhánh khác dùng chung nguồn.
Đăng nhập bằng tài khoản giáo viên để chuẩn bị buổi học. Học sinh tham gia bằng mã lớp.
Bạn mới sử dụng LabsLand? Tạo tài khoản giáo viên của bạn
Kết quả học tập
So sánh dòng điện nhánh xanh lá khi có một, hai và ba nhánh song song.
Giải thích tính độc lập của các nhánh và phân biệt dòng điện nhánh với dòng điện tổng.
Xem trước hoạt động của học sinh
Nội dung hoạt động
Chỉ xem trước. Trong một buổi học, học sinh có thể điền câu trả lời và nộp bài làm của mình cho giáo viên.
Thêm một đèn có lấy bớt phần của đèn khác không?
5 min
Hãy tưởng tượng em thêm một đèn báo vào bảng điều khiển. Dòng điện đèn đầu có giảm vì phải «chia sẻ» không? Hive cho phép so sánh LED xanh lá riêng, xanh lá cùng đỏ và cả ba màu. Mỗi nhánh có điện trở 1 kΩ riêng; mọi nhánh nối giữa cùng nguồn và điểm đất.
Ở điện áp cố định 5 V, dự đoán việc thêm nhánh đỏ và vàng sẽ thay đổi dòng điện nhánh xanh lá thế nào. Giải thích lập luận.
Thêm nhánh, giữ nguyên cách đo
22 min
Hiểu mạch điện
Nút mở phòng thí nghiệm mở một mạch đã được nối sẵn trên thiết bị thật. Nhánh là đường đi của dòng điện gồm một điện trở và một LED. LED có anốt (A) và catốt (K); chiều của chúng đã được đặt sẵn. Chọn Nguồn một chiều để đọc hoặc thay đổi nguồn dương và Đồng hồ vạn năng để đọc điện áp đo được. Nhấn Thực hiện phép đo sau mỗi thay đổi và chờ kết quả cùng ảnh thiết bị cập nhật. Chỉ thay đổi cài đặt không tạo ra kết quả mới. Để chỉnh điện áp bằng bàn phím, đưa tiêu điểm đến núm xoay: Trái/Phải thay đổi bước chỉnh; Lên/Xuống thay đổi giá trị. Kiểm tra điện áp hiển thị trước khi đo.
Đồng hồ đo điện áp giữa hai đầu điện trở, ký hiệu là $V_R$. Ghi số đọc VDC theo volt; chia giá trị tính bằng mV cho 1 000. Ví dụ, 240 mV = 0,240 V. Nếu màn hình hiển thị uV (microvolt, µV), chia cho 1 000 000: 300 uV = 0,000300 V. Với điện trở 1 kΩ, $I\,\text{(mA)}=V_R\,\text{(V)}$. Như vậy, em tính dòng điện từ điện áp đo được và điện trở đã cho.
Dùng ảnh camera để quan sát đèn thật. Độ sáng ước tính trong hình vẽ minh họa kết quả gần nhất, không phải phép đo ánh sáng; hãy tắt tùy chọn này khi so sánh ảnh camera. Nếu ánh phản chiếu khiến em không phân biệt được ánh sáng LED, chọn Không rõ, thay vì cho rằng LED tắt. Thiết bị cũng có đèn báo trạng thái. Nếu LED của mạch không hiện rõ, giữ nguyên mạch và điện áp rồi nhấn Thực hiện phép đo thêm một lần. Chờ kết quả và ảnh cập nhật, rồi quan sát LED lần nữa. Ghi ngắn gọn số đọc đầu, số đọc lặp lại và thay đổi về khả năng nhìn thấy trong câu trả lời viết; dùng kết quả lặp lại trong bảng. Nếu LED vẫn khó phân biệt, chọn Không rõ. Không suy luận từ một đèn khác và không lặp đến khi có câu trả lời mong đợi.
Đọc tên thiết bị dưới mỗi kết quả: các phép đo liên tiếp có thể dùng những bộ Hive vật lý khác nhau. Vì thế, chênh lệch nhỏ có thể do các linh kiện khác nhau. Kết quả được ghi là bản ghi trước đó không phải phép đo mới, độc lập.
Giữ nguyên phần bảo vệ mạch
Giữ nguyên dây nối và điện trở đã chuẩn bị. Chỉ dùng nguồn dương 0–5 V, trong khoảng 1 đến 5 V ở hoạt động này. Không nối LED trực tiếp vào nguồn. Không thay đổi các nguồn khác hoặc máy phát hàm. Đồng hồ đã được nối giữa hai đầu một điện trở: giữ chế độ điện áp một chiều, không chuyển sang đo dòng điện hay điện trở.
Đọc điện áp giữa hai đầu điện trở để tính dòng điện qua nhánh đó. A và K xác định các cực của LED.

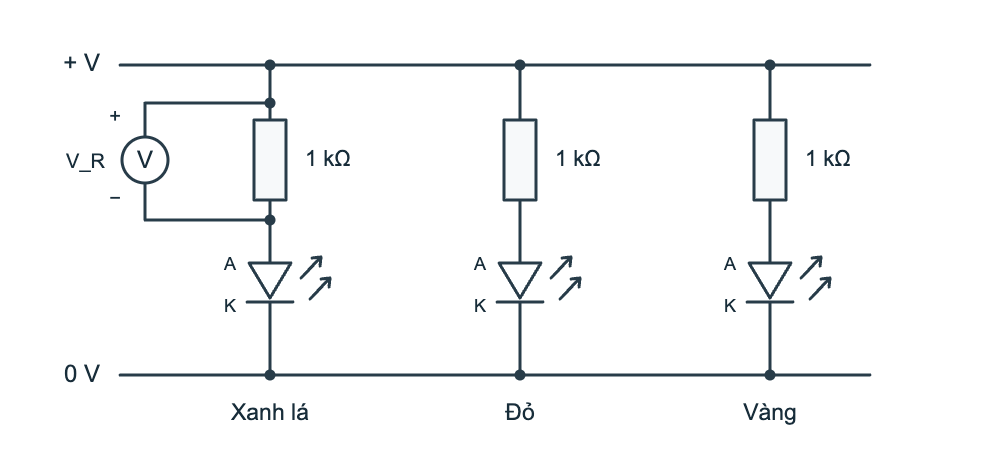

Theo dõi một nhánh hoàn chỉnh từ nguồn đến đất. Vôn kế chỉ nối với điện trở nhánh xanh lá.
Đổi mạch
Khi dùng xong một mạch, thoát phiên Hive và trở lại hoạt động này trước khi mở nút phòng thí nghiệm tiếp theo. Mỗi nút tải mạch riêng; không dùng lại mạch trước hoặc đổi dây nối đồng hồ.
Chỉ xanh lá
Chỉ xanh lá
Xác nhận 5 V và giữ đồng hồ giữa hai đầu điện trở 1 kΩ của nhánh xanh lá. Đo, điền hàng Chỉ xanh lá rồi thoát Hive.
Có thể sử dụng trong buổi học
Xanh lá + đỏ
Xanh lá + đỏ
Xác nhận 5 V và giữ đồng hồ giữa hai đầu điện trở 1 kΩ của nhánh xanh lá. Đo, điền hàng Xanh lá + đỏ rồi thoát Hive.
Có thể sử dụng trong buổi học
Xanh lá + đỏ + vàng
Xanh lá + đỏ + vàng
Xác nhận 5 V và giữ đồng hồ giữa hai đầu điện trở 1 kΩ của nhánh xanh lá. Đo, điền hàng Xanh lá + đỏ + vàng rồi thoát Hive.
Có thể sử dụng trong buổi học
Lặp lại chỉ xanh lá
Lặp lại chỉ xanh lá
Mở mạch cuối này ở 5 V, đo lại trên điện trở nhánh xanh lá và điền Chỉ xanh lá, lặp lại. Kiểm tra tên thiết bị: có thể là bộ Hive vật lý khác.
Có thể sử dụng trong buổi học
Kết quả
Dùng bốn hàng, luôn ở 5 V. Trong mỗi mạch, đồng hồ chỉ đo trên điện trở nhánh xanh lá. Nhập V_R theo V và I_green theo mA (cùng giá trị số với 1 kΩ). Quan sát LED xanh lá, không phải tổng độ sáng thiết bị. Dùng nút lặp cuối cho hàng cuối và để trống các hàng thừa.
| Mạch | Điện áp điện trở nhánh xanh lá V | Dòng điện nhánh xanh lá mA | LED xanh lá trên camera |
|---|---|---|---|
Phân biệt dòng điện nhánh và dòng điện tổng
13 min
Lấy dòng điện nhánh xanh lá trong mạch ba màu trừ dòng điện đo lần đầu khi chỉ có xanh lá. Nêu hiệu có dấu theo mA và trình bày hai giá trị đã dùng.
Thêm nhánh có làm dòng điện nhánh xanh lá thay đổi nhiều không? Dùng ba cấu hình và lần lặp để giải thích kết luận mà kết quả ủng hộ.
Trả lời bằng lời viết mà không đổi mạch: số đọc đồng hồ này có cho dòng điện tổng cấp cho cả ba nhánh không? Giải thích dòng điện nào có thể xác định và cần đo thêm gì để tìm tổng.
Em sẽ kiểm tra gì trước khi quy một chênh lệch nhỏ giữa các phép đo cho nhánh thêm vào?
Nộp bài
Sau khi đo xong, thoát Hive và trở lại đây. Đánh dấu đã hoàn thành thực hành, kiểm tra mọi hàng và câu trả lời bắt buộc, rồi nộp hoạt động.
