ไฟสามดวง แขนงอิสระ

ปุ่มห้องปฏิบัติการจะเปิดวงจรที่ต่อไว้แล้วบนอุปกรณ์จริง แขนง คือทางเดินกระแสที่มีตัวต้านทานและ LED โดย LED มีแอโนด (A) และแคโทด (K) ซึ่งจัดทิศทางไว้แล้ว เลือก แหล่งจ่ายไฟ DC เพื่ออ่านหรือเปลี่ยนแหล่งจ่ายขั้วบวก และ มัลติมิเตอร์ เพื่ออ่านแรงดันที่วัดได้ กด ดำเนินการวัด หลังเปลี่ยนค่าแต่ละครั้ง แล้วรอให้ผลและภาพอุปกรณ์อัปเดต การเปลี่ยนการตั้งค่าเพียงอย่างเดียวไม่ทำให้เกิดผลใหม่ หากปรับแรงดันด้วยแป้นพิมพ์ ให้ย้ายโฟกัสไปที่ปุ่มหมุน ลูกศรซ้าย/ขวาเปลี่ยนขนาดขั้นการปรับ ส่วนขึ้น/ลงเปลี่ยนค่า ตรวจสอบแรงดันที่แสดงก่อนวัด

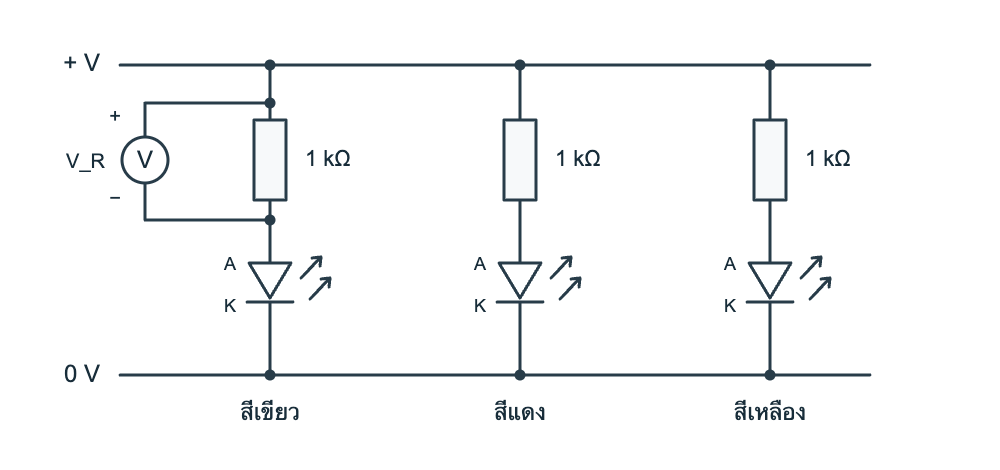

มัลติมิเตอร์อ่านแรงดัน คร่อมตัวต้านทาน ซึ่งแทนด้วย $V_R$ บันทึกค่า VDC เป็นโวลต์ หากเป็น mV ให้หารด้วย 1 000 เช่น 240 mV = 0.240 V หากหน้าจอแสดง uV (ไมโครโวลต์, µV) ให้หารด้วย 1 000 000 เช่น 300 uV = 0.000300 V สำหรับตัวต้านทาน 1 kΩ จะได้ $I\,\text{(mA)}=V_R\,\text{(V)}$ ดังนั้นกระแสจึงคำนวณจากแรงดันที่วัดได้และค่าความต้านทานที่ระบุ

ใช้ ภาพจากกล้อง สังเกตแสงจริง ส่วน ความสว่างโดยประมาณ ในภาพวงจรเป็นการแสดงผลครั้งล่าสุด ไม่ใช่การวัดแสง ให้ปิดตัวเลือกนี้เมื่อเปรียบเทียบภาพจากกล้อง หากแสงสะท้อนทำให้แยกแสง LED ไม่ได้ ให้เลือก ไม่ชัดเจน โดยไม่สรุปว่า LED ดับ อุปกรณ์มีไฟแสดงสถานะอื่นด้วย หากมอง LED ของวงจรไม่ชัด ให้คงวงจรและแรงดันเดิม แล้วกด ดำเนินการวัด อีกหนึ่งครั้ง รอผลและภาพอัปเดต จากนั้นสังเกต LED ใหม่ จดค่าครั้งแรก ค่าที่วัดซ้ำ และการเปลี่ยนแปลงการมองเห็นอย่างสั้น ๆ ในคำตอบเขียน แล้วใช้ผลครั้งซ้ำในตาราง หากยังแยก LED ได้ยาก ให้เลือก ไม่ชัดเจน อย่าสรุปจากไฟดวงอื่นหรือวัดซ้ำไปเรื่อย ๆ จนได้คำตอบที่คาดหวัง

อ่านชื่ออุปกรณ์ใต้ผลแต่ละครั้ง การวัดต่อเนื่องอาจใช้เครื่อง Hive จริงคนละเครื่อง ความต่างเล็กน้อยจึงอาจเกิดจากชิ้นส่วนต่างกัน ผลที่ระบุว่าเป็นบันทึกก่อนหน้าไม่ใช่การวัดใหม่ที่เป็นอิสระ

เมื่อใช้วงจรหนึ่งเสร็จ ให้ออกจากเซสชัน Hive และกลับมายังกิจกรรมนี้ก่อนเปิดปุ่มห้องปฏิบัติการถัดไป แต่ละปุ่มโหลดวงจรของตนเอง อย่าใช้วงจรก่อนหน้าซ้ำหรือเปลี่ยนสายมัลติมิเตอร์

เมื่อวัดครบแล้ว ให้ออกจาก Hive และกลับมาที่นี่ ทำเครื่องหมายว่าปฏิบัติการเสร็จแล้ว ตรวจสอบทุกแถวและคำตอบที่จำเป็น จากนั้นส่งกิจกรรม
