Trei lumini, ramuri independente

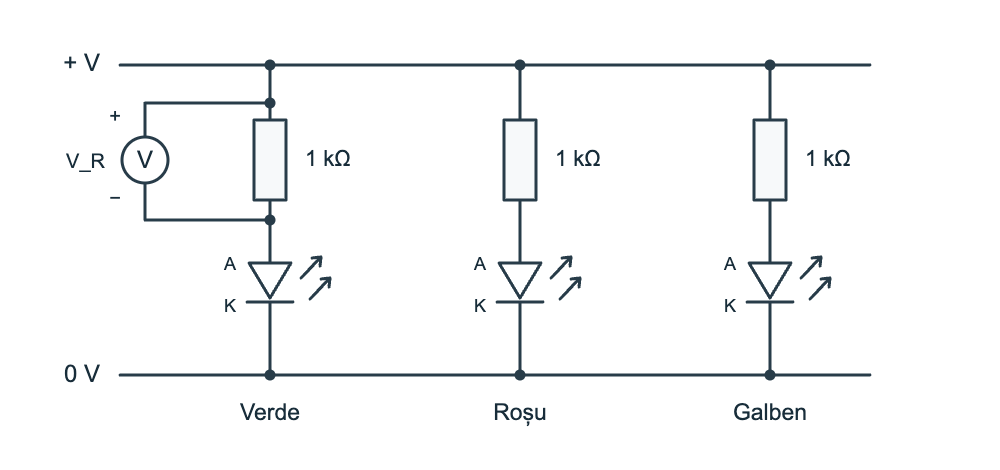

Butonul laboratorului deschide un circuit deja cablat pe echipamente reale. O ramură este o cale de curent care conține un rezistor și un LED. LED-ul are un anod (A) și un catod (K); orientarea lor este deja stabilită. Selectează DC Power (sursă de tensiune continuă) pentru a citi sau modifica alimentarea pozitivă și Multimeter (multimetru) pentru a citi tensiunea măsurată. Apasă Perform Measurement (efectuează măsurarea) după fiecare modificare și așteaptă actualizarea rezultatului și a fotografiilor echipamentului. Simpla schimbare a unei setări nu produce un rezultat nou. Pentru reglarea tensiunii cu tastatura, mută focalizarea pe butonul rotativ: Stânga/Dreapta schimbă pasul; Sus/Jos schimbă valoarea. Verifică tensiunea afișată înainte de măsurare.

Multimetrul citește tensiunea la bornele rezistorului, notată $V_R$. Înregistrează VDC în volți; împarte o valoare în mV la 1 000. De exemplu, 240 mV = 0,240 V. Dacă afișajul arată uV (microvolți, µV), împarte la 1 000 000: 300 uV = 0,000300 V. Pentru un rezistor de 1 kΩ, $I\,\text{(mA)}=V_R\,\text{(V)}$. Astfel calculezi curentul din tensiunea măsurată și rezistența indicată.

Folosește fotografiile camerei pentru a observa luminile reale. Estimated glow (strălucire estimată) din desen ilustrează ultimul rezultat și nu este o măsurare a luminii; dezactivează această opțiune când compari imaginile camerei. Dacă reflexiile împiedică distingerea luminii, alege Neclar, fără să presupui că LED-ul este stins. Echipamentul are și indicatoare de stare. Dacă LED-ul circuitului nu se distinge clar, păstrează același circuit și aceeași tensiune și apasă din nou Perform Measurement. Așteaptă actualizarea rezultatului și a fotografiilor, apoi observă din nou LED-ul. Notează pe scurt în răspunsurile scrise prima citire, citirea repetată și orice modificare a vizibilității; folosește rezultatul repetării în tabel. Dacă LED-ul rămâne greu de distins, alege Neclar. Nu trage concluzii după o altă lumină și nu repeta până obții răspunsul așteptat.

Citește numele echipamentului de sub fiecare rezultat: măsurători succesive pot folosi unități Hive fizice diferite. Diferențele mici pot proveni, așadar, de la componente diferite. Un rezultat etichetat ca înregistrare anterioară nu este o măsurătoare nouă, independentă.

Când termini cu un circuit, ieși din sesiunea Hive și revino la această activitate înainte să deschizi următorul buton de laborator. Fiecare buton încarcă propriul circuit; nu reutiliza circuitul anterior și nu recabla multimetrul.

După toate măsurările, ieși din Hive și revino aici. Marchează practica de laborator ca finalizată, verifică fiecare rând și răspuns obligatoriu, apoi trimite activitatea.
