STM32 Mbed CodeIDE (6/8): controle de brilho por PWM e RGB

Muitos dispositivos precisam de níveis entre ligado e desligado: luzes reguláveis, indicadores coloridos, motores, campainhas e outras saídas que devem ser ajustáveis. Nesta lição, PWM permite controlar o brilho e a intensidade da cor e, em seguida, conectar essa saída visível a um controle analógico ao vivo.

O Mbed usa PwmOut nos pinos PWM:

PwmOut red(PA_8);
red.period_ms(2);
red.write(0.25f);

PwmOut red(PA_8) cria um objeto de saída PWM do Mbed. period_ms(2) define a frequência de repetição dos pulsos e write(0.25f) define a fração de cada período em que a saída fica ativa. Em um LED RGB, usar o mesmo período nos canais vermelho, verde e azul permite coordenar as cores.

write() leva um ciclo de trabalho de 0,0 a 1,0:

- 0.0f: sempre desativado
- 0.25f: ativado para 25 por cento de cada ciclo
- 1.0f: sempre ligado

Esta lição usa os pinos RGB PWM PA_8, PA_9 e PA_10.

Ele também usa PC_0 como pino de controle analógico na segunda metade da lição. Na IU do laboratório, PC_0 é o controle deslizante Pot. pot1. Isso é diferente da lição 5, que usou PC_1 / Pot. pot2.

#include "mbed.h"

PwmOut red(PA_8);
PwmOut green(PA_9);
PwmOut blue(PA_10);

void set_rgb(float r, float g, float b) {
    red.write(r);
    green.write(g);
    blue.write(b);
}

int main() {
    red.period_ms(2);
    green.period_ms(2);
    blue.period_ms(2);

    printf("PWM RGB fixed levels start\n");

    while (true) {
        set_rgb(0.20f, 0.00f, 0.00f);
        printf("state=low_red r=20 g=0 b=0\n");
        ThisThread::sleep_for(2000ms);

        set_rgb(0.20f, 0.50f, 0.10f);
        printf("state=mixed r=20 g=50 b=10\n");
        ThisThread::sleep_for(2000ms);

        set_rgb(0.00f, 0.00f, 0.80f);
        printf("state=high_blue r=0 g=0 b=80\n");
        ThisThread::sleep_for(2000ms);
    }
}

Preencha três linhas, uma por estado RGB impresso. Porcentagens impressas significa as três porcentagens do ciclo de trabalho mostradas após r=, g= e b=; A saída observada é a cor/brilho da câmera. A tabela pode exibir linhas extras: deixe as linhas não utilizadas completamente em branco. Se uma cor for sutil, escolha parcialmente ou não em vez de adivinhar.

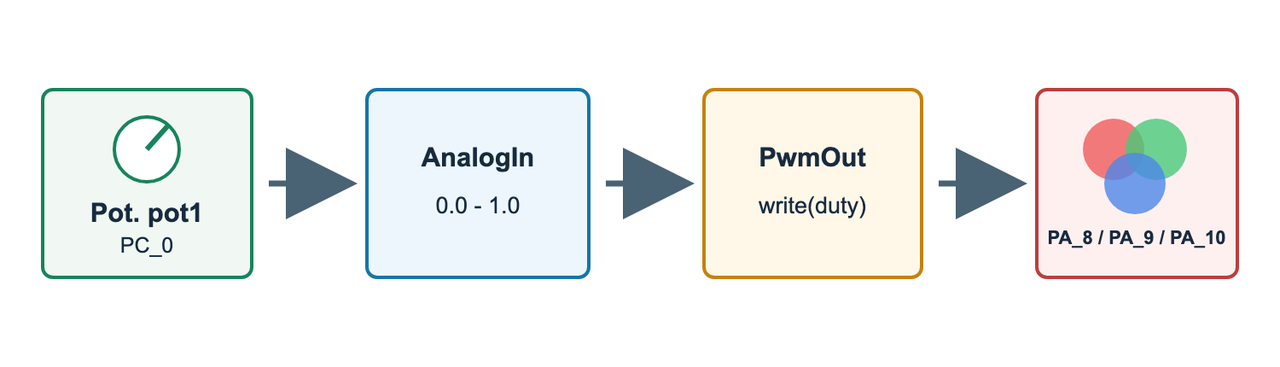

Agora combine a entrada analógica e a saída PWM. O potenciômetro controla o ciclo de trabalho do canal vermelho. A porcentagem serial é a evidência mais forte se a exposição da câmera torna o brilho sutil.

#include "mbed.h"

AnalogIn pot(PC_0);
PwmOut red(PA_8);
PwmOut green(PA_9);
PwmOut blue(PA_10);

int main() {
    red.period_ms(2);
    green.period_ms(2);
    blue.period_ms(2);

    green.write(0.0f);
    blue.write(0.0f);

    printf("Potentiometer controlled PWM start\n");

    while (true) {
        float reading = pot.read();
        // TODO 1: substitua 0.0f pelo mapeamento da leitura analógica para duty.
        float duty = 0.0f;
        int percent = (int)(duty * 100.0f);

        // TODO 2: substitua 0.0f pela variável duty calculada.
        red.write(0.0f);
        printf("red_percent=%d\n", percent);

        ThisThread::sleep_for(500ms);
    }
}

Preencha exatamente os três casos exigidos: posições baixa, média e alta do potenciômetro. Porcentagem serial é o número inteiro após red_percent= e tem unidade %; Brilho observado é uma avaliação ampla pela câmera, não uma medida numérica; Visibilidade registra se a evidência da câmera estava clara. Deixe todas as linhas extras totalmente em branco.
