Lei de Ohm com Hive: meça uma corrente real
Os estudantes usam um circuito de resistores preparado no LabsLand Hive, medem a corrente real com o multímetro em modo de corrente contínua e verificam se o resultado combina com V = I · R.
Learning Outcomes
Distinguir tensão, corrente e resistência em um circuito simples.
Medir a corrente de um circuito real no Hive sem modificar uma configuração segura.
Converter uma medida de mA para A e compará-la com um cálculo teórico.
Usar a lei de Ohm para explicar por que uma resistência maior reduz a corrente quando a tensão se mantém constante.
Redigir uma conclusão breve baseada em dados reais e no modelo V = I · R.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
1 · Prepare o modelo: o que você vai medir
10 min
Nesta atividade, você usará o laboratório remoto Hive para medir uma corrente real. O
circuito de referência tem uma fonte de 5 V, quatro resistores e um multímetro
conectado para medir corrente contínua.
Três palavras são importantes:
- Tensão ou voltagem: o "empurrão" elétrico da fonte. É medida em volts (V).
- Corrente: quanta carga elétrica passa pelo circuito a cada segundo. É medida em amperes (A) ou miliamperes (mA).
- Resistência: quanto o circuito se opõe à passagem da corrente. É medida em ohms (Ω).
A lei de Ohm relaciona essas três grandezas:
Lei de Ohm
V = I \cdot R
Se conhecemos a tensão e a resistência equivalente, também podemos calcular a corrente:
Corrente a partir da tensão e da resistência
I = \frac{V}{R}
No circuito que você vai usar, a resistência equivalente aproximada é 1,95 kΩ, ou
seja, 1950 Ω. A fonte é de 5,0 V.

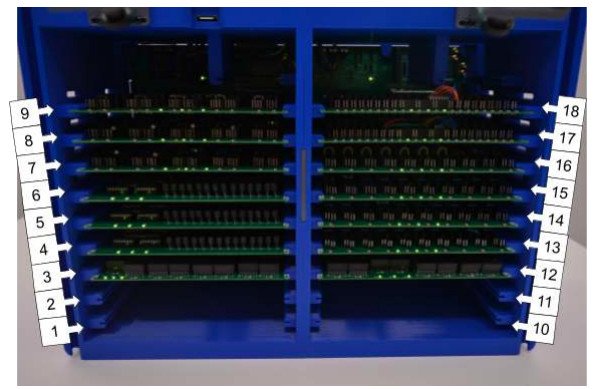

Laboratório Hive
O Hive permite medir circuitos reais a distância. Nesta atividade, você usará uma montagem
preparada para se concentrar na medição e na interpretação.

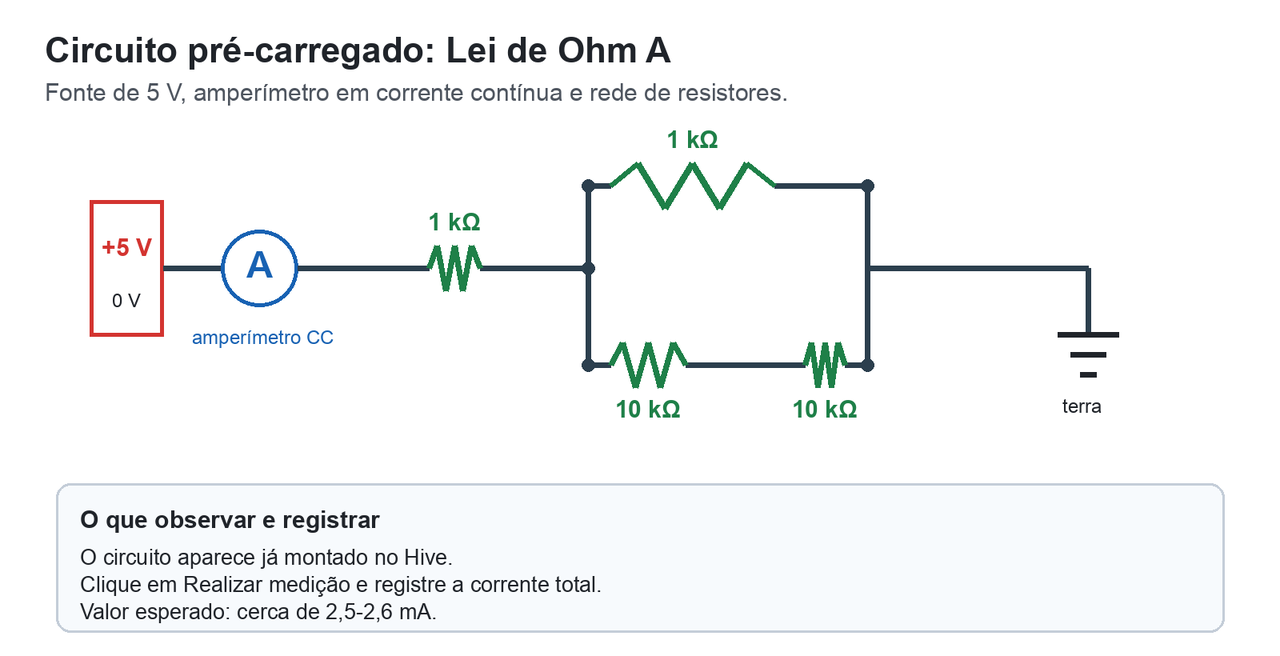

Circuito que será medido
Diagrama simplificado do circuito de Lei de Ohm A. No Hive, ele aparecerá já montado: sua
tarefa é medir a corrente e comparar essa medida com o modelo.
Antes de abrir o laboratório, calcule ou estime a corrente que você espera medir. Escreva:
1. A fórmula que você usa.
2. Sua substituição com 5,0 V e 1950 Ω.
3. O resultado em amperes e, se puder, em miliamperes.
Complete a conversão: 1 mA = ____ A. Depois explique por que uma leitura de
aproximadamente 2,5 mA não significa 2,5 A.
2 · Abra o Hive e meça a corrente
15 min
Você vai usar o circuito Lei de Ohm A / Ohm's law A. Seu objetivo é obter uma medida de corrente a partir de uma montagem que o Teach abre já pré-carregada no Hive.
Modo de medição
Não mude o multímetro para o modo de tensão neste circuito. A montagem está preparada para
medir corrente contínua. Se você mudar o modo ou o cabeamento, a medição pode falhar
ou ficar bloqueada.
Abrir o Hive e medir a Lei de Ohm A
Abra o laboratório Hive a partir da atividade.
Espere até que o circuito Lei de Ohm A apareça já carregado na placa.
Confira se o multímetro está no modo DC current / corrente contínua.
Não mude os cabos, os resistores nem o seletor do multímetro.
Clique em Perform Measurement / Realizar medição.
Espere até aparecer o valor da corrente. Anote-o com suas unidades exatamente como o Hive mostra.
Registro de medição
Complete a tabela com a leitura que o Hive mostra. Mantenha os dados já fornecidos e preencha as linhas em branco com sua medida, sua conversão e a diferença entre a corrente medida e a calculada.
| Dado | Valor | Unidade |
|---|---|---|
Escreva exatamente que valor o Hive mostrou e como você o passou para o registro. Se sua medida estava em mA, mostre a conversão para A.
3 · Compare a medida com a lei de Ohm
12 min
Agora compare seu resultado real com o modelo. Não espere que ele coincida até a última casa decimal: os componentes reais têm tolerâncias e o laboratório mede com instrumentos reais. O importante é decidir se a ordem de grandeza e o valor aproximado fazem sentido.
Compare sua corrente medida com a calculada (0,00256 A, aproximadamente 2,56 mA).
Responda em 4-5 frases:
1. Sua medida está próxima do valor calculado?
2. A diferença é pequena, moderada ou grande?
3. Que evidência do seu registro você usa para decidir isso?
4. O resultado apoia a lei de Ohm para este circuito? Explique por quê.
Se a fonte fosse mantida em 5 V, mas a resistência equivalente fosse o dobro
(aproximadamente 3900 Ω), que corrente você esperaria?
Uma equipe escreve na tabela 2,53 A, embora o laboratório tenha mostrado 2,53 mA.
Qual é o problema?
4 · Discussão coletiva: o que o circuito nos mostra
6 min
Compare sua medida com a de outra equipe. Se as duas medidas forem parecidas, a evidência é
mais forte. Se não forem, revisem primeiro três coisas:
1. se ambas as equipes usaram o circuito Lei de Ohm A;
2. se ambas escreveram corretamente a unidade (mA ou A);
3. se ambas deixaram o multímetro em corrente contínua.
Se vocês compararam resultados em classe, escreva duas medidas de outras equipes e diga se
são compatíveis com a sua. Inclua sempre a unidade.
5 · Conclusão
7 min
Conclusão com afirmação, evidência e raciocínio
Escreva uma conclusão com três partes:
- Afirmação: diga se sua medida apoia a lei de Ohm neste circuito.
- Evidência: cite sua corrente medida e o valor calculado.
- Raciocínio: explique por que comparar V, I e R permite tomar essa decisão.
