Lei de Boyle: pressão e volume com uma seringa real
Os estudantes usam o laboratório remoto de Boyle da UNED para ler pressão em um vídeo real, calcular PV e 1/V e decidir se a pressão é inversamente proporcional ao volume.
Learning Outcomes
Usar um vídeo real do laboratório remoto de Boyle para coletar evidência pressão-volume.
Calcular 1/V e PV com unidades consistentes de volume e pressão.
Comparar um gráfico curvo de pressão-volume com um gráfico linear de pressão versus 1/V.
Usar leituras ao vivo da seringa de 60 mL para avaliar se PV é aproximadamente constante.
Explicar a incerteza de dados reais sem rejeitar rápido demais o modelo dos gases.
Escrever uma conclusão de afirmação-evidência-raciocínio sobre uma relação inversa.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
Prever o padrão inverso
8 min
A lei de Boyle diz que, para uma quantidade fixa de gás a temperatura aproximadamente constante, pressão e volume se relacionam de forma inversa. Isso não significa que pressão e volume formem uma reta quando são colocados diretamente no gráfico. Significa que a relação fica mais fácil de testar quando você representa a pressão em função de 1/V, e que o produto PV deveria permanecer aproximadamente constante.
Nesta atividade, pressão significa quanto o gás empurra as paredes da seringa, medida em kPa. Volume significa o espaço que o gás ocupa dentro da seringa, medido em mL. Quando o volume diminui, o mesmo gás fica comprimido em menos espaço, então as partículas colidem com as paredes com mais frequência. Por isso a pressão aumenta.
Uma relação inversa significa que uma variável aumenta enquanto a outra diminui de forma previsível. Na lei de Boyle, a verificação útil não é apenas "a pressão aumenta?", mas "a pressão aumenta aproximadamente como 1/V e PV se mantém quase constante?"

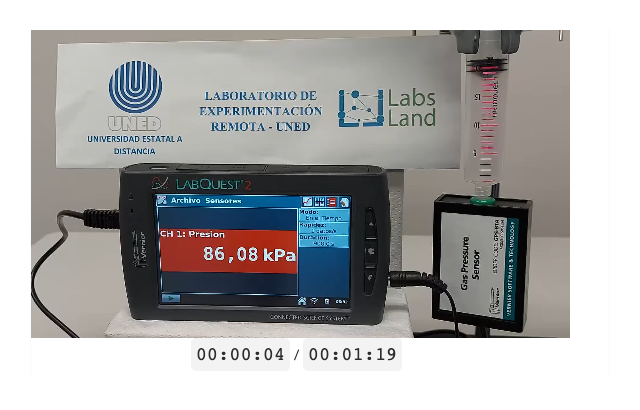

A tela real de observação de Boyle
O valor de pressão vem da tela LabQuest do vídeo. O volume vem da seringa escolhida e de cada passo de diminuição.
Modelo que vamos testar
PV \approx \text{constante}
\qquad
P \propto \frac{1}{V}
Antes de abrir o laboratório, preveja o que deveria acontecer com a pressão quando o volume da seringa diminui. Sua resposta deve mencionar temperatura fixa, colisões de partículas ou compressão, e por que a relação é inversa e não direta.
Qual gráfico deveria ficar mais próximo de uma reta se a lei de Boyle descrever bem os dados?
Usar com cuidado o vídeo da seringa
12 min
Nesta atividade você vai usar o ensaio com a seringa de 60 mL. Você anotará a pressão em 60, 55, 50, 45, 40, 35, 30, 25 e 20 mL, e depois usará essas leituras para testar a lei de Boyle.
Nota sobre o texto da interface
A introdução do laboratório pode mencionar pressão e temperatura. Neste ensaio de Boyle, concentre-se no que você vai controlar e observar: o volume da seringa muda, você lê a pressão na tela LabQuest e a temperatura é considerada aproximadamente constante.

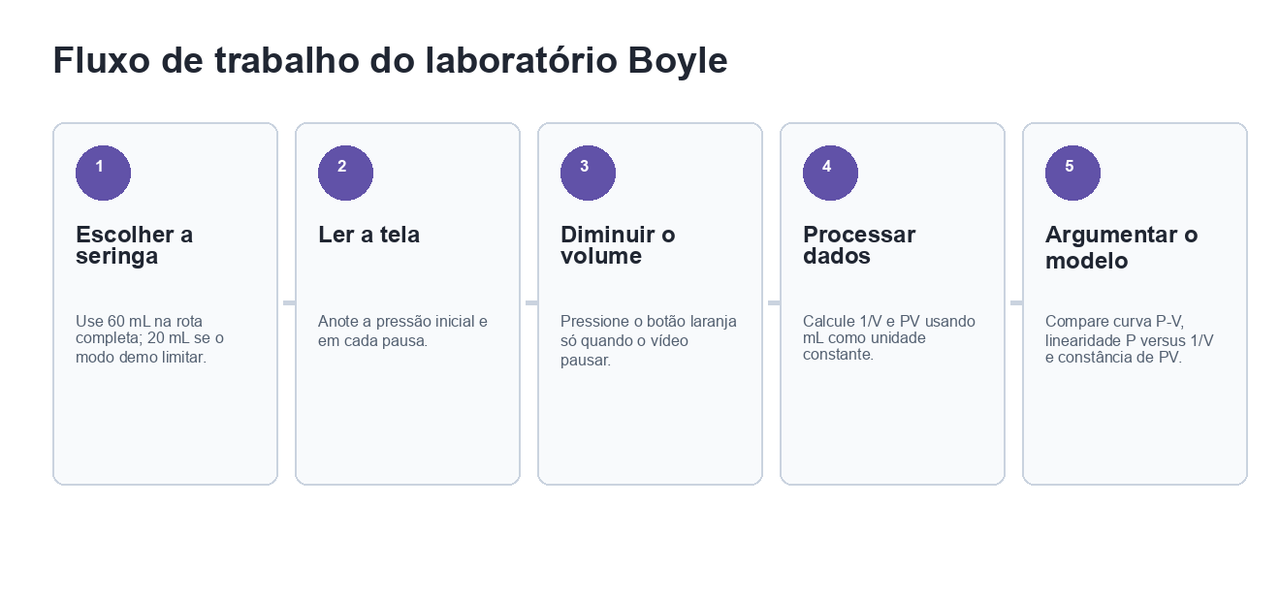

Fluxo de trabalho
O experimento pausa para que você possa anotar a pressão antes de pressionar de novo o botão de diminuir.
Abrir o laboratório Boyle
Abra o laboratório Boyle com o botão de laboratório desta atividade.
Escolha a seringa de 60 mL.
Comece a observação. Na primeira pressão estável, anote a pressão inicial. Leia o valor de pressão em kPa que aparece na tela LabQuest no vídeo.
Cada vez que o experimento pausar, anote a pressão e depois pressione
Decrementar en 5 mL.Continue até chegar a 20 mL. Use a tela do vídeo como evidência. Se uma leitura for difícil de ler, repita essa pausa, use uma captura de tela ou marque essa linha como incerta na coluna de notas.
Qual plano permite construir uma tabela pressão-volume útil?
Escreva um plano de duas frases para coletar dados de pressão legíveis. Inclua como você usará as pausas do experimento e o que fará se um valor de pressão for difícil de ler.
Registrar e processar evidência pressão-volume
16 min
Use a sequência de 60 mL que já aparece na tabela. Cada linha representa uma pausa do experimento: primeiro o volume inicial e depois cada diminuição de 5 mL. Mantenha unidades constantes antes de calcular 1/V e PV. Calcule 1/V como 1 dividido pelo volume, e PV como a pressão multiplicada pelo volume.
A tela LabQuest pode mostrar decimais com vírgula, por exemplo 85,79 kPa. Para cálculos e campos numéricos, escreva como 85.79 kPa. Se uma pressão for difícil de ler, repita essa pausa ou marque a linha como incerta na coluna de notas, em vez de inventar um número.
Tabela de evidência de Boyle
Registre leituras de pressão da tela LabQuest para o ensaio de 60 mL. Calcule 1/V e PV em cada linha preenchida. Use a coluna de notas para leituras difíceis de ler.
| Passo | Volume mL | Pressão kPa | 1/V 1/mL | PV kPa mL | Nota de leitura |
|---|---|---|---|---|---|
Revise sua tabela de dados. Indique o intervalo de volumes, o intervalo de pressões e uma leitura de pressão em que você tenha menos confiança. Explique por que essa leitura é menos segura.
Escolha uma linha intermediária da sua tabela e calcule o produto PV em kPa mL. Insira o valor numérico e explique o cálculo.
Representar graficamente a relação inversa
14 min

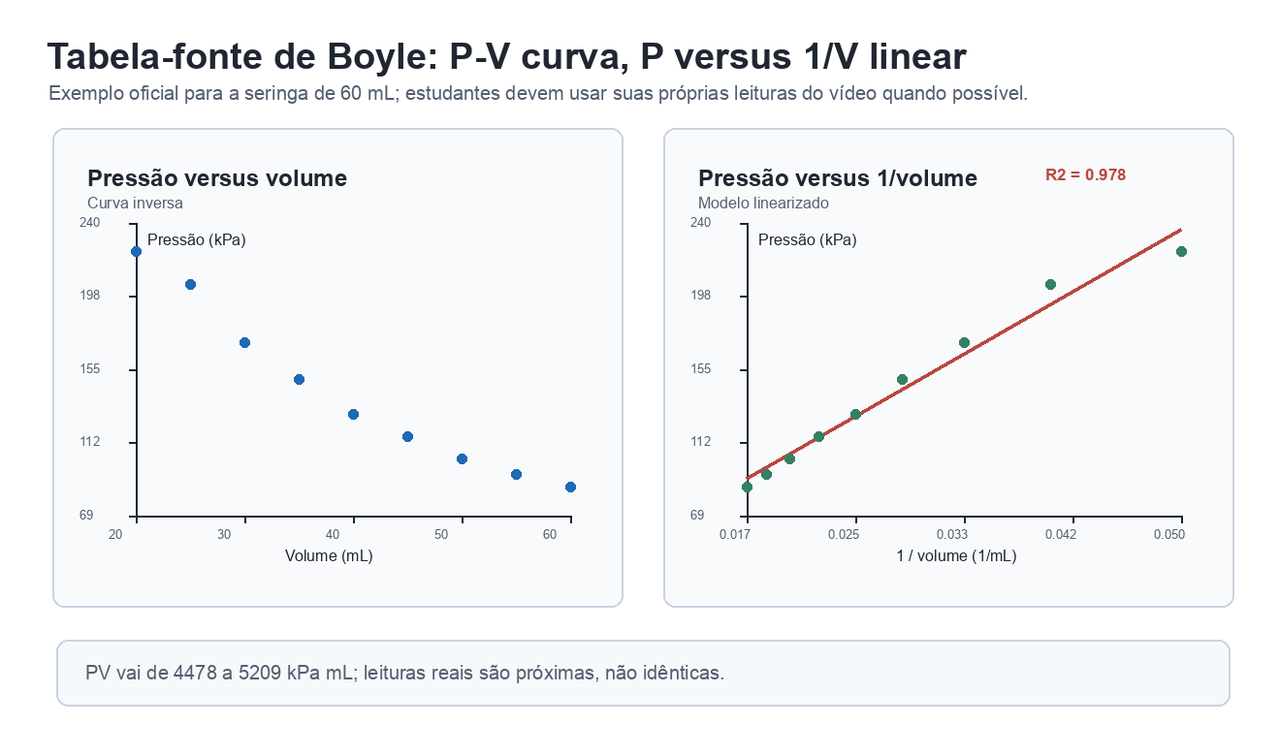

Os mesmos dados de pressão-volume podem contar duas histórias. P versus V deveria formar uma curva descendente. P versus 1/V deveria ficar muito mais próximo de uma reta. Por isso a escolha do gráfico importa.
Para os gráficos, use primeiro as colunas volume, pressão e 1/V da sua tabela. Faça dois gráficos de dispersão com os mesmos dados: P versus V, e P versus 1/V. No segundo, coloque 1/V no eixo horizontal, em 1/mL, e a pressão P no eixo vertical, em kPa. Você pode fazer os gráficos em uma planilha, em papel ou com outra ferramenta.

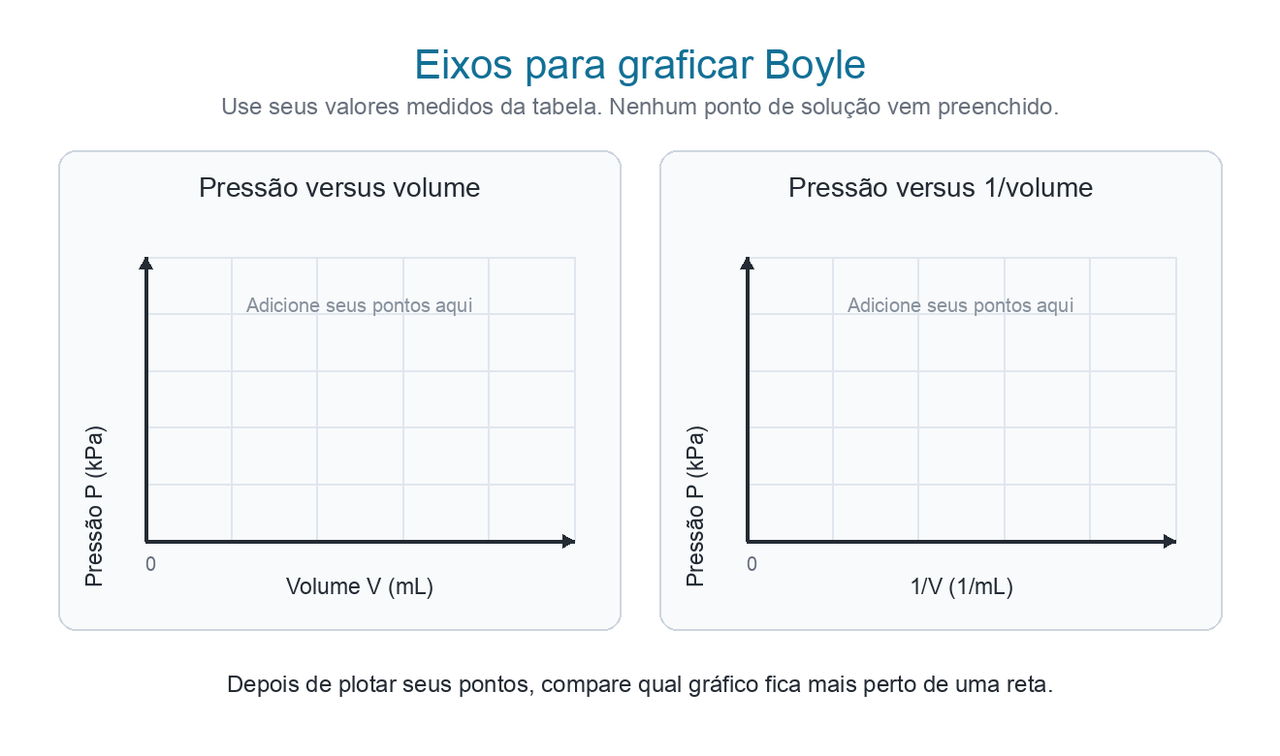

Eixos para seus dados de Boyle
Use estes eixos vazios como apoio. Represente seus próprios valores da tabela antes de decidir qual gráfico se aproxima mais de uma reta.
Seus gráficos de Boyle
Anexe uma planilha ou PDF, adicione uma referência de imagem se fez os gráficos em papel, ou descreva-os em texto. Inclua detalhe suficiente para que o professor saiba quais valores você usou e se P versus 1/V se aproxima de uma reta.
Descreva seus gráficos. Nomeie os eixos do gráfico P versus 1/V, indique que os dados vêm da sua tabela e compare a forma de P versus V com a de P versus 1/V.
Compare P versus V com P versus 1/V. Qual gráfico apoia melhor a lei de Boyle e por quê?
Tratar cientificamente os desvios reais
8 min
Os dados reais não precisam ser perfeitos para apoiar um modelo. Em um ensaio com seringa de 60 mL, a maioria dos produtos PV deveria ficar em um intervalo parecido, mas alguma linha pode se afastar mais das demais. Isso pode acontecer por dificuldade de leitura, comportamento do sensor ou movimento perto da extremidade mais comprimida.
Escolha a linha da sua tabela que pior se ajusta a PV constante. Explique como você a encontrou e dê uma razão plausível para ela diferir das demais.
Formular a conclusão científica
10 min
Sua resposta final não deve dizer apenas "a pressão aumenta". Ela deve explicar por que a relação é inversa, que evidência a apoia e que incerteza ainda existe.
Escreva uma conclusão de afirmação-evidência-raciocínio. Use sua tabela, PV e o gráfico P versus 1/V para decidir se o laboratório real de Boyle apoia a lei de Boyle.
Em uma frase, explique a diferença entre "os dados apoiam a lei de Boyle" e "os dados são perfeitos".
Comparar resultados da turma
12 min
Se sua turma compartilhar resultados, compare os ensaios de 60 mL de diferentes grupos. Se você estiver trabalhando individualmente, use esta fase como uma breve reflexão sobre qual linha repetiria. A comparação importante não é quem obteve a pressão mais alta, mas quais dados oferecem a evidência mais forte para o modelo inverso.
Comparação dos ensaios de Boyle na turma
Cada grupo contribui com uma linha-resumo depois de completar seu gráfico.
| Grupo | Intervalo de volume | Intervalo de PV | Julgamento gráfico |
|---|---|---|---|
Se você pudesse repetir uma parte do ensaio de 60 mL, repetiria o ensaio completo, uma leitura intermediária ou a extremidade mais comprimida? Justifique sua escolha.
