Impressão 3D: como a temperatura de extrusão afeta a qualidade?
Os estudantes usam o laboratório remoto de Impressão 3D para imprimir a mesma peça de PLA em cinco temperaturas de bico, comparar o vídeo real e os cartões de avaliação do laboratório, classificar os resultados e recomendar a temperatura adequada.
Learning Outcomes
Formular uma hipótese sobre qual temperatura de extrusão gera a melhor qualidade de impressão em PLA.
Realizar um experimento controlado variando apenas a temperatura e mantendo fixos o modelo, a orientação, a espessura da camada e os suportes.
Observar e comparar resultados reais do laboratório, usando o vídeo da impressão e os cartões de avaliação, e classificá-los por qualidade.
Identificar a faixa de temperatura adequada e os modos de falha quando a temperatura está baixa demais ou alta demais.
Relacionar essas falhas ao comportamento do PLA, incluindo fusão, escoamento e degradação, e escrever uma recomendação de fabricação justificada.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
1 · Antes de começar: sua predição
8 min
Uma impressora 3D do tipo FDM (modelagem por deposição fundida) constrói peças camada
por camada: um fio de plástico chamado filamento entra em um bico aquecido, derrete
e sai empurrado como um fio muito fino que vai sendo depositado. Empurrar o material
fundido pelo bico se chama extrusão, e a temperatura de extrusão (a temperatura do
bico) decide se o plástico derrete bem e escoa de forma limpa. O plástico usado neste
laboratório é PLA, um dos materiais mais comuns em impressoras educacionais.
Neste experimento, você sempre imprimirá a mesma peça (uma letra A) e mudará
apenas a temperatura. Para que a comparação seja justa, as outras opções do laboratório
ficam fixas:
- a orientação (como a peça fica apoiada na base de impressão): sempre superior;
- a espessura da camada (a altura de cada camada de plástico): sempre 0,15 mm;
- os suportes (material extra que sustenta partes que ficam no ar): sempre não.
Assim, se uma impressão sair melhor ou pior que outra, a única explicação possível será a
temperatura.
A peça de teste

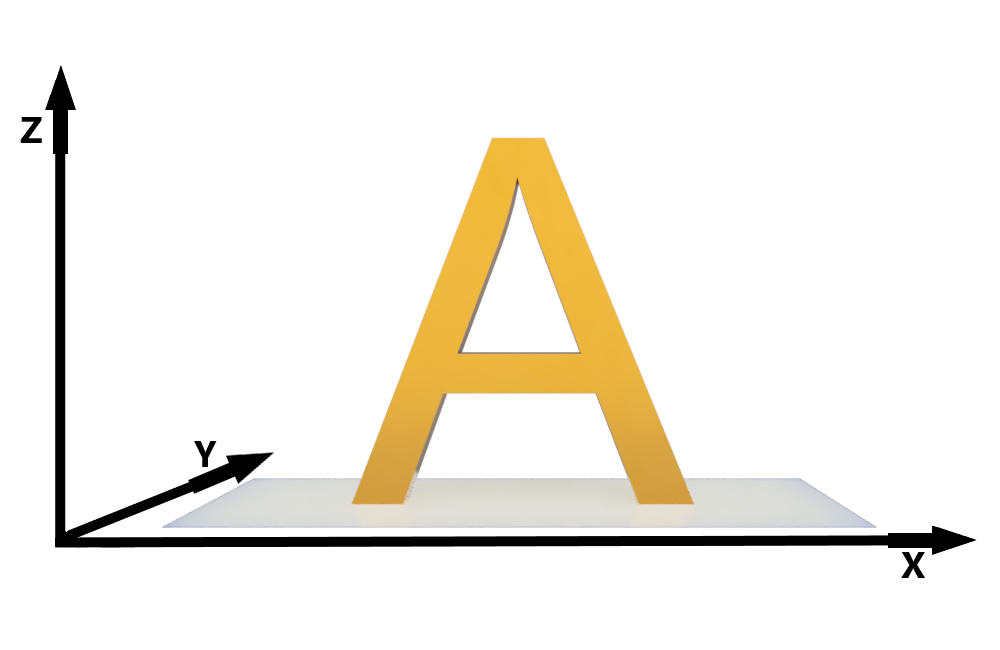

A peça de teste do laboratório: uma letra A. Esta imagem é o modelo 3D usado pelo
laboratório (um desenho, não uma foto). Você sempre imprimirá esta mesma peça e mudará
apenas a temperatura do bico.
Que temperatura do bico você acha que dará a melhor qualidade de impressão com PLA?
Explique sua escolha em 2 ou 3 frases. O que você acha que acontecerá com o PLA se o bico
estiver frio demais? E se estiver quente demais?
2 · Experimento: imprima mudando apenas a temperatura
20 min
Você vai executar a mesma impressão cinco vezes, uma para cada temperatura disponível,
sem mexer em mais nada. Em cada caso, na aba Observação, o laboratório fornece duas
evidências:
- o vídeo real da impressão, que você pode ver por três câmeras (vista frontal, vista em perspectiva e vista de perto): observe principalmente como a peça fica no final do vídeo;
- o cartão de avaliação da temperatura: a mensagem do laboratório que indica se aquela temperatura está correta, baixa ou alta demais, e o que acontece com o material. Ele fica abaixo do vídeo, na tabela de avaliações (há uma coluna para cada ajuste: orientação, espessura, temperatura e suportes); a coluna que importa aqui é Temperatura.
Como se orientar no laboratório
O laboratório se organiza em quatro abas: Introdução, Configuração da peça,
Configuração da impressora e Observação. Atenção: o laboratório mostra o número
"3" em duas abas seguidas (Configuração da impressora e Observação), então guie-se
pelo nome da aba, não pelo número.
Abrir o laboratório de Impressão 3D
Abra o laboratório de Impressão 3D a partir da atividade.
Na aba "Configuração da peça", o modelo já está fixo (uma letra A; você não escolhe): na opção de orientação, selecione Superior e confirme. Depois avance para a configuração da impressora.
Na aba "Configuração da impressora", na opção de espessura da camada, selecione 0,15 mm.
Na opção de suportes, selecione Não. Atenção: o laboratório começa com suportes em Sim, então você precisa mudar para Não.
Na opção de temperatura do material de impressão, selecione a primeira: 140 °C. Depois avance para a observação.
Na aba "Observação", você verá um resumo da configuração e o vídeo por três câmeras (frontal, perspectiva e vista de perto). Inicie a impressão. O vídeo começa em 5×; use o controle de velocidade (1×, 5×, 10× ou 15×) para não esperar tanto e volte para 1× quando quiser observar detalhes.
Quando terminar, observe como a peça ficou no vídeo e leia o cartão de avaliação de Temperatura (na tabela de avaliações, abaixo do vídeo).
Registre essas duas evidências na tabela de observação, mais abaixo nesta página.
Repita com as outras temperaturas: volte para a aba "Configuração da impressora", mude a temperatura (170 °C, 200 °C, 230 °C e 260 °C) e, antes de observar, confira novamente se os suportes estão em Não (o laboratório pode voltar a mostrar Sim quando você retorna). Depois inicie a observação outra vez. Não mude a orientação nem a espessura.
Tabela de observação — qualidade conforme a temperatura
Para cada temperatura, copie com suas palavras o que diz o cartão de avaliação de Temperatura e descreva como a peça fica no vídeo: a letra se formou? ela parece lisa, rugosa, incompleta, com defeitos? algum material chega a sair? Não invente números nem notas: descreva o que você observa.
| Temperatura °C | O que diz o cartão de avaliação? | Como a peça fica no vídeo? |
|---|---|---|
Compare os dois extremos. A 140 °C, o que acontece com a peça, ou com o material
que sai do bico, no vídeo? A 260 °C a peça chega a ser impressa, então aqui foque no
que o cartão de avaliação de Temperatura diz sobre o material. Descreva o que você
observou em cada caso; ainda não explique por quê.
3 · Compare e classifique os resultados
8 min
Agora classifique os resultados sem consultar uma solução. Use apenas sua tabela de
observação: o que você viu no vídeo e o que o cartão de avaliação de Temperatura dizia
em cada caso.
Classificação — da melhor para a pior qualidade
Ordene as cinco temperaturas da melhor para a pior qualidade, colocando a melhor na posição 1. Em cada linha, escreva em poucas palavras por que ela ocupa essa posição, citando sua tabela de observação: o que você viu no vídeo ou o que o cartão dizia.
| Posição | Temperatura °C | Motivo (o que você observou) |
|---|---|---|
Segundo suas observações, que temperatura (ou faixa de temperaturas) gera a melhor
qualidade com este PLA? Ela coincide com sua predição do passo 1?
4 · Explique: o porquê no material
9 min
Você já sabe o que acontece em cada temperatura. Agora explique por quê, pensando em
como o PLA se comporta ao passar pelo bico aquecido.
Quando a temperatura está baixa demais, o laboratório indica que o material não
derrete bem e pode até entupir o bico (a 140 °C, nada sai). Usando a ideia de
fusão, explique por que um PLA pouco aquecido não consegue formar uma peça de
qualidade.
Quando a temperatura está alta demais (230 °C e, principalmente, 260 °C), o laboratório
indica que o material se degrada. Explique por que aquecer demais o PLA também piora a
qualidade, mesmo que o plástico esteja fundido.
Junte as duas ideias: por que existe uma faixa intermediária de temperatura que
funciona melhor do que os extremos frio e quente? Dica: para imprimir bem, o plástico
precisa derreter o suficiente para escoar, mas sem se degradar.
5 · Conclusão: sua recomendação de fabricação
5 min
Imagine que um colega vai imprimir esta mesma peça em PLA e pede seu conselho.
Que temperatura você recomenda para imprimir esta peça em PLA? Apoie-se na sua
classificação, não em uma preferência pessoal.
Que falhas aparecem abaixo e acima dessa temperatura recomendada? Cite pelo menos duas
temperaturas da sua tabela.
Explique por que a temperatura afeta a qualidade usando as ideias de fusão e
degradação do PLA.
