Dilatação térmica: comparação de metais com evidências reais em vídeo
Os estudantes usam o laboratório remoto de Dilatação Térmica para comparar alumínio, cobre e latão e, em seguida, distinguem observações diretas de afirmações baseadas em um modelo.
New to LabsLand? Create your teacher account
Learning Outcomes
Usar o modelo de dilatação linear para prever como os materiais devem se comparar.
Usar o laboratório remoto para observar pelo menos dois ensaios com materiais diferentes.
Registrar evidências diretas do vídeo e do medidor na tela sem inventar exportações indisponíveis nem valores automáticos de alfa.
Usar valores de referência do coeficiente para fazer uma previsão delimitada pelo modelo.
Escrever uma conclusão no formato afirmação-evidência-raciocínio que declare uma limitação.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
Apresente o modelo
8 min
Quando um sólido é aquecido, suas partículas vibram mais e a distância média entre elas pode aumentar ligeiramente. Em uma barra metálica longa, essa pequena mudança pode ser descrita com um modelo de dilatação linear.
O modelo é útil, mas não equivale a uma evidência direta. Neste laboratório, você pode escolher diretamente um material e assistir a um ensaio real de aquecimento. A Vista da tela pode mostrar valores dos instrumentos, inclusive um medidor digital de deslocamento em milímetros, mas essas são observações lidas em quadros do vídeo, e não uma exportação de dados organizada nem um valor automático de alfa. Alfa é o coeficiente de dilatação linear, uma propriedade do material usada no modelo. Registre um valor somente quando estiver legível, inclua a unidade e indique a incerteza.
Montagem remota de dilatação térmica
O laboratório remoto mostra ensaios reais gravados com barras metálicas selecionadas.

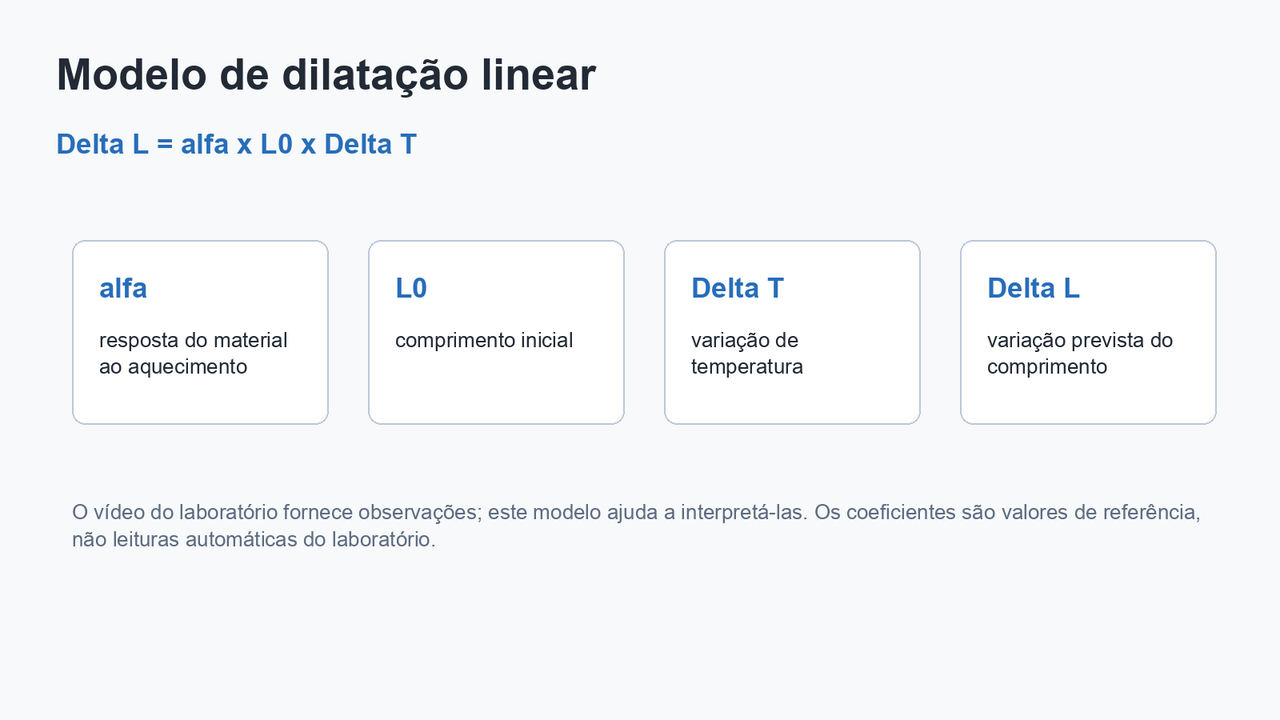

Modelo de dilatação linear
Use o modelo para decidir quais evidências seriam necessárias para uma comparação justa. Os coeficientes de referência serão apresentados mais adiante na análise; eles não são leituras diretas do laboratório.
Modelo de dilatação linear
\Delta L = \alpha L_0 \Delta T
Na equação, o que representa alfa, o coeficiente de dilatação linear?
Antes de abrir o laboratório, preveja qual material — alumínio, latão ou cobre — deve se dilatar mais, considerando o mesmo comprimento inicial e a mesma variação de temperatura. Use o modelo e estes valores de referência de alfa na explicação: alumínio, 23 x 10^-6 1/°C; latão, 19 x 10^-6 1/°C; e cobre, 17 x 10^-6 1/°C.
Planeje uma comparação justa
9 min
Para comparar materiais de forma justa, mude o material e mantenha o mesmo procedimento de observação. Assista a cada ensaio do começo ao fim, registre os mesmos tipos de evidência e identifique cada linha como um ensaio realizado por você ou como uma linha de comparação fornecida pelo professor.

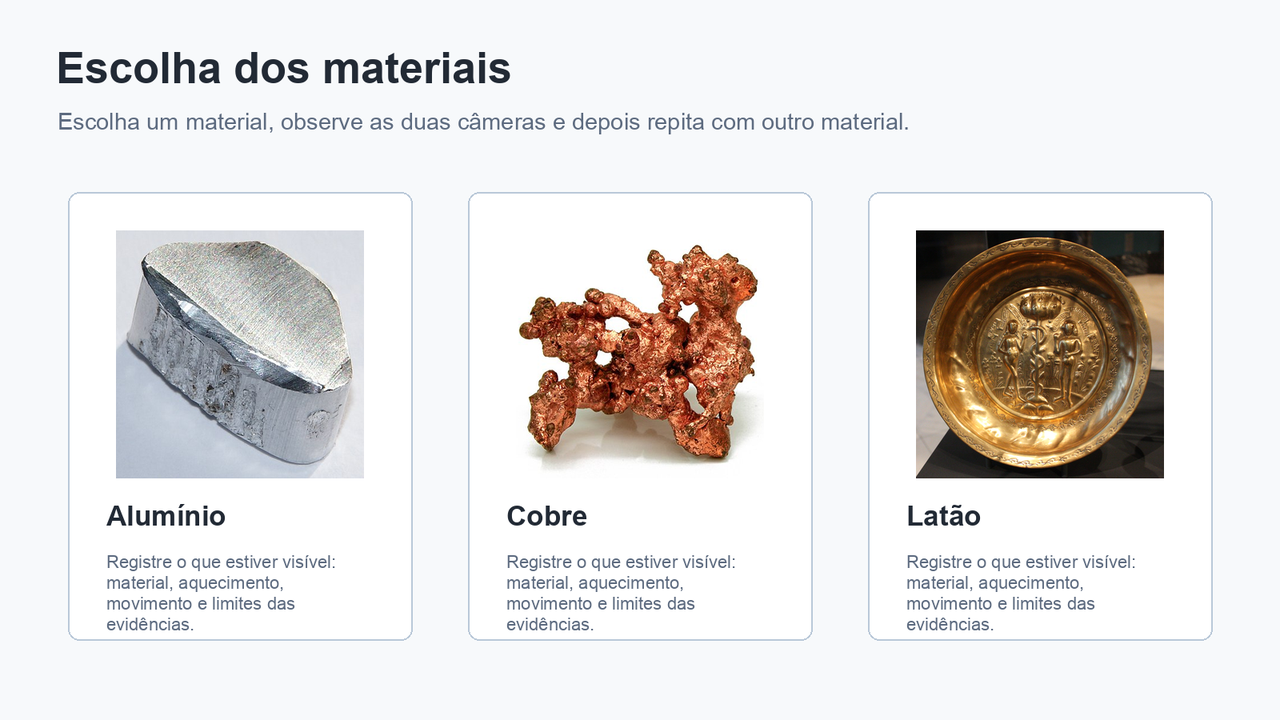

Opções de materiais
A tela de configuração do laboratório permite escolher o material para o ensaio de aquecimento.

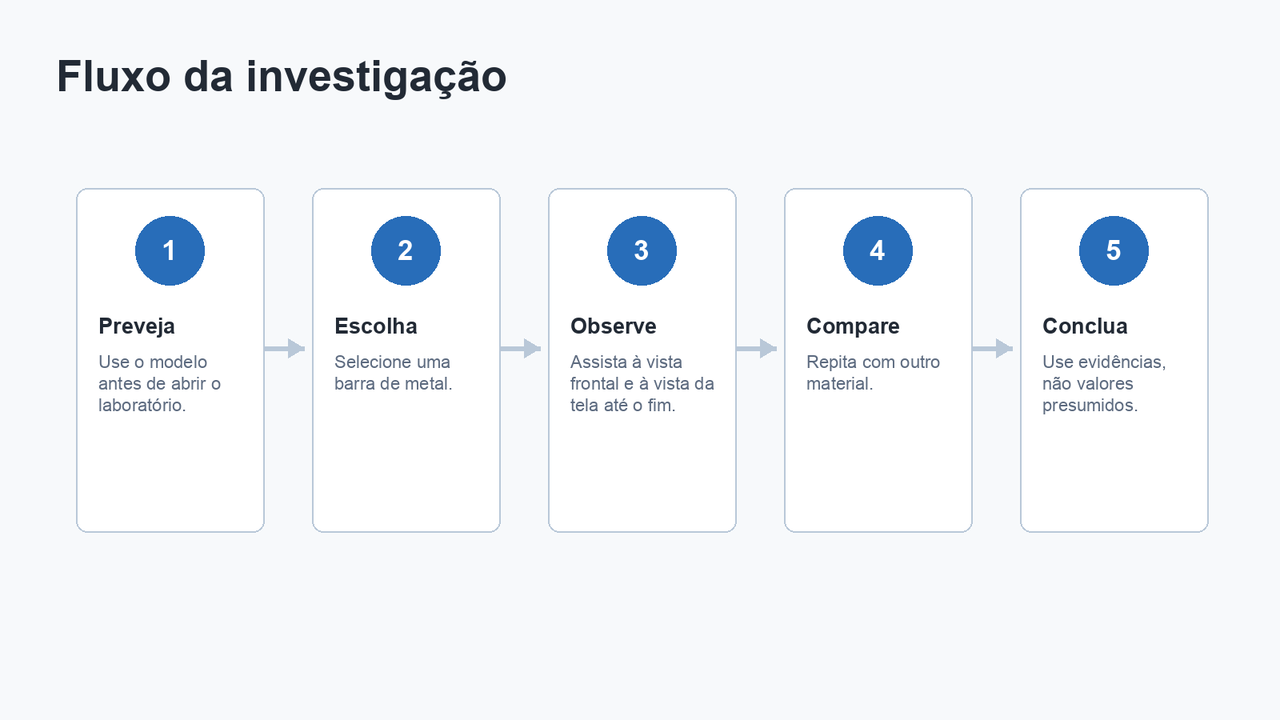

Fluxo da investigação
Use o mesmo fluxo de observação para cada material a fim de manter a comparação justa.
Qual plano testa melhor se o material afeta a dilatação térmica?
Escreva seu plano para o laboratório. Indique quais materiais você testará, o que observará na Vista frontal e na Vista da tela (incluindo o medidor) e como manterá a comparação justa. No percurso compacto, explique qual linha poderá ser fornecida pelo professor.
Colete evidências em vídeo
18 min
Abra o laboratório a partir desta atividade e use o mesmo procedimento de observação em todos os materiais comparados. No percurso de 55 minutos, realize ensaios com alumínio, cobre e latão. No percurso compacto, observe ao vivo pelo menos dois materiais e use uma linha de comparação fornecida pelo professor e claramente identificada, para que a tabela ainda compare os três materiais.
Abra o laboratório de Dilatação Térmica
Escolha um material: alumínio, cobre ou latão.
Inicie a observação e deixe o vídeo rodar até o fim.
Registre o que você consegue ver diretamente na Vista frontal e na Vista da tela.
Para o medidor de deslocamento, use o primeiro quadro legível antes ou no início do aquecimento e o quadro legível final ao término. Se algum valor não estiver legível, escreva "não legível" na observação em vez de estimá-lo.
Repita o procedimento com os outros materiais designados, mantendo as mesmas etapas.
Não invente um valor automático de alfa nem uma tabela limpa de dados exportados.

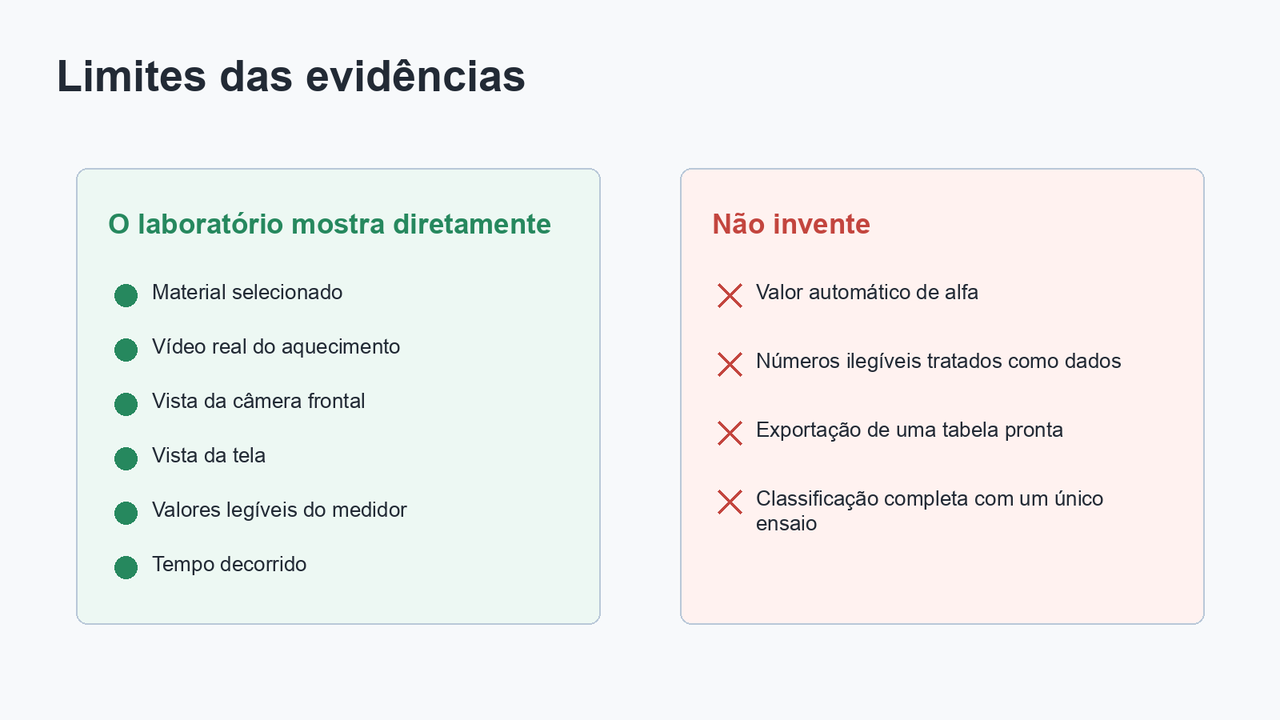

Limites das evidências
Evidências de alta qualidade deixam claro o limite entre observação e inferência.
Tabela de evidências das observações
Preencha uma linha para alumínio, cobre e latão. No percurso compacto, pelo menos duas linhas devem vir de seus próprios ensaios ao vivo; a terceira pode ser uma linha de comparação fornecida pelo professor e claramente identificada. Na coluna da tela/do medidor, inclua valores iniciais e finais somente se estiverem legíveis; caso contrário, escreva não legível. Não invente valores automáticos de alfa nem uma exportação limpa de dados.
| Material | Origem da evidência | Observação na vista frontal | Observação na tela/no medidor | Tempo decorrido s | Limitação ou incerteza |
|---|---|---|---|---|---|
Registro das evidências em vídeo
Anexe uma captura de tela, um arquivo breve de anotações, uma tabela criada pelos estudantes ou um resumo compartilhado das evidências que mostre os ensaios usados.
Quais afirmações podem ser sustentadas honestamente a partir deste laboratório quando as evidências estão visíveis ou identificadas? Selecione todas as alternativas aplicáveis.
Interprete com um modelo delimitado
12 min
Agora compare suas observações com o modelo de referência. Se suas evidências em vídeo forem principalmente qualitativas, diga isso claramente. Um cientista cuidadoso ainda pode fazer uma afirmação útil, mas ela precisa corresponder às evidências.
Use estes coeficientes de referência somente como valores do modelo:
- alumínio: 23 x 10^-6 1/°C
- latão: 19 x 10^-6 1/°C
- cobre: 17 x 10^-6 1/°C
Qual ordem o modelo prevê para o mesmo comprimento inicial e a mesma variação de temperatura?
Explique por que um cálculo com o modelo de referência usando alfa, comprimento inicial e variação de temperatura não é igual a uma medição direta de alfa no vídeo do laboratório. Indique quais medições diretas estariam ausentes ou seriam incertas.
Escreva a afirmação científica
8 min
Sua resposta final deve ser direta, baseada em evidências e honesta quanto às limitações.
Escreva uma conclusão no formato afirmação-evidência-raciocínio. Inclua:
- sua afirmação sobre como o material afeta a dilatação;
- pelo menos uma observação de seu próprio ensaio;
- uma comparação com o modelo de referência;
- uma limitação que impeça uma conclusão exagerada;
- se você usou leituras da tela/do medidor, uma observação de que elas foram obtidas em quadros do vídeo.
Extensão opcional do modelo
15 min
Cálculo opcional: use somente o modelo de referência, variação do comprimento = alfa x comprimento inicial x variação de temperatura. Se uma barra de alumínio tem comprimento inicial de 0,50 m, variação de temperatura de 40 °C e alfa igual a 23 x 10^-6 1/°C, qual é a variação prevista do comprimento em milímetros? Mostre a substituição, calcule o resultado em metros, multiplique por 1.000 para converter em milímetros e arredonde para duas casas decimais.
Atividade opcional: se você estivesse projetando um laboratório mais completo, que instrumento ou leitura adicional incluiria para que os estudantes calculassem alfa a partir de medições diretas? Que grandeza ele mediria?
Usando os valores de referência, estime a variação prevista do comprimento do latão e do cobre para o mesmo comprimento inicial de 0,50 m e a mesma variação de temperatura de 40 °C. Depois, compare os resultados com o alumínio e decida se seria fácil ler essa diferença de modo confiável em um vídeo/medidor.
