Curvas de aquecimento e resfriamento da água: mudanças de fase em vídeos reais
Os estudantes usam o laboratório remoto de Curvas de Aquecimento e Resfriamento da Água da UFH para ler quadros reais do termômetro, comparar potência alta, potência baixa e resfriamento, construir gráficos de temperatura pelo tempo e explicar os patamares de mudança de fase.
New to LabsLand? Create your teacher account
Learning Outcomes
Usar um laboratório remoto real para coletar evidências de temperatura pelo tempo em vídeos.
Distinguir trechos inclinados de aquecimento ou resfriamento de patamares de mudança de fase.
Comparar ensaios com potência baixa, potência alta e resfriamento com gelo mediante observação controlada.
Calcular uma taxa de variação da temperatura com leituras de quadros.
Explicar por que a temperatura pode permanecer quase constante durante uma mudança de fase.
Escrever uma afirmação delimitada que reconheça a incerteza da leitura em vídeo.
Student activity preview
Activity Content
Preview only. In a class session, students can fill in responses and submit their work to the teacher.
Preveja a curva antes de medir
8 min
O laboratório remoto permite aquecer gelo e água com potência baixa ou alta, ou resfriar água quente em um banho de gelo. O laboratório não fornece uma planilha. Você construirá as evidências lendo o termômetro em quadros nítidos dos vídeos.

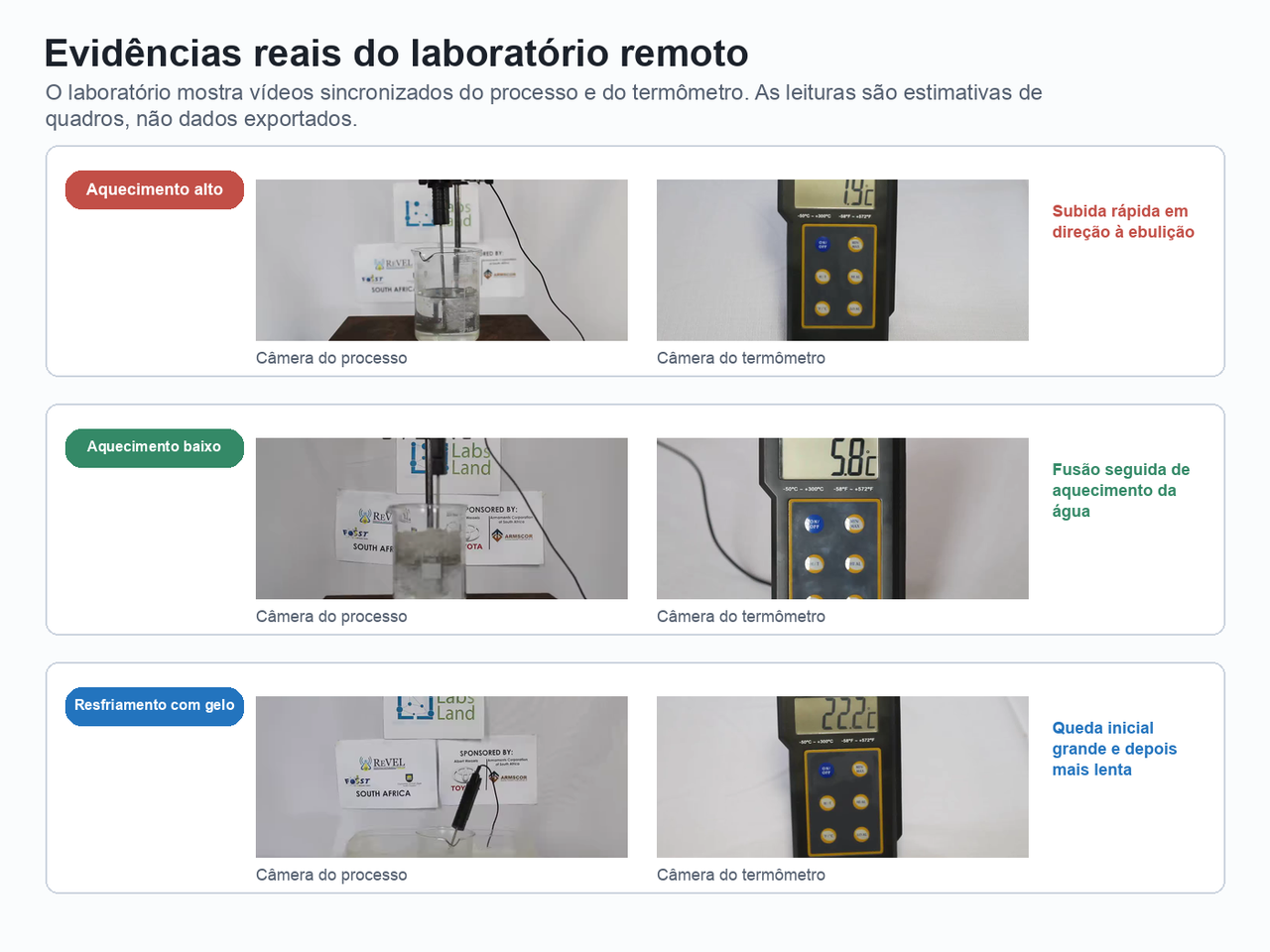

Evidências em vídeos reais
O laboratório apresenta duas visualizações sincronizadas: uma câmera do processo e uma câmera do termômetro. As temperaturas são estimativas obtidas dos quadros; portanto, registre o tempo e a nitidez de cada leitura.
Taxa de variação da temperatura
\text{taxa de variação da temperatura} = \frac{\Delta T}{\Delta t}
Antes de abrir o laboratório, preveja o formato de uma curva de aquecimento da água que começa como gelo. Inclua o que você espera perto da fusão, o que acontece quando a água líquida começa a aquecer e como a potência alta deve diferir da potência baixa.
Durante um patamar de mudança de fase, ainda ocorre transferência de energia. Qual é a melhor explicação?
Use o laboratório em vídeo de modo intencional
10 min
A rota desta atividade utiliza exatamente três configurações: aquecimento com potência baixa, aquecimento com potência alta e resfriamento com gelo. Execute as três no laboratório aberto pelo TEACH e mantenha cada linha de temperatura associada à sua configuração.

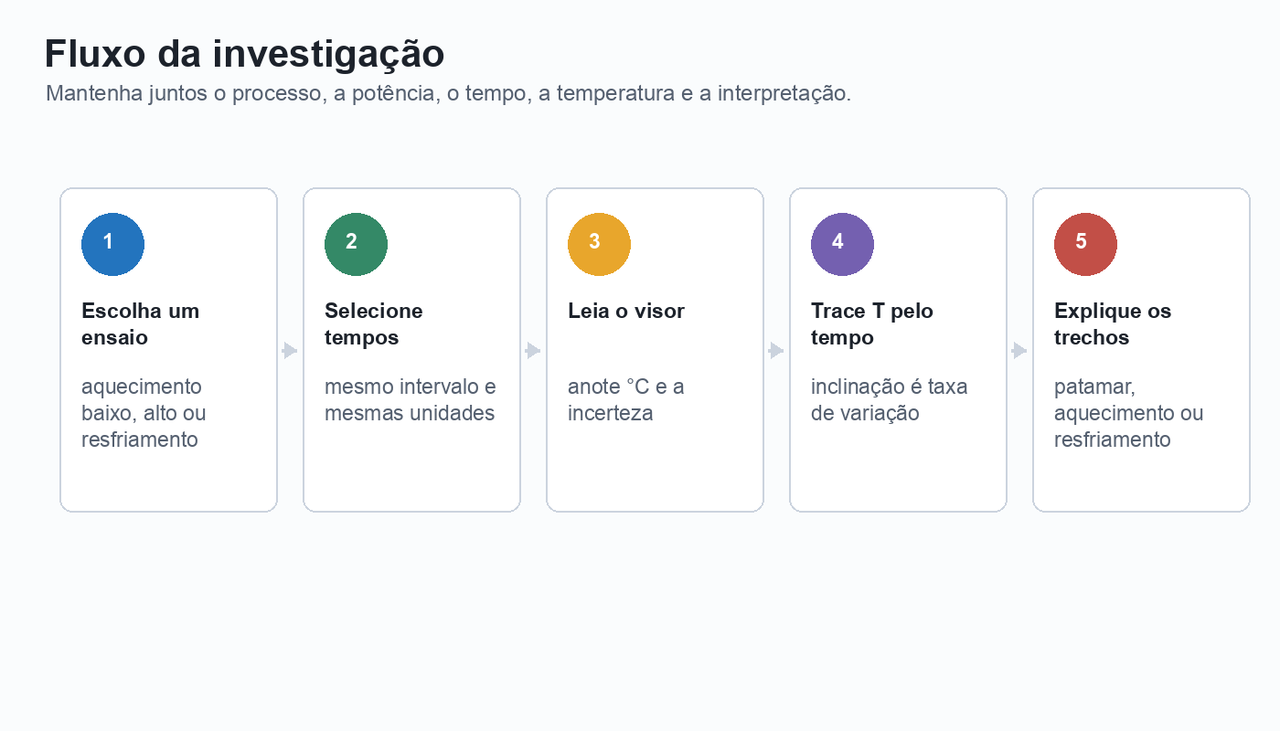

Fluxo de observação
Mantenha cada linha associada à sua configuração. Não calcule a média entre linhas de aquecimento e resfriamento.
Abra o laboratório de Curvas de Aquecimento e Resfriamento da Água
Abra pelo TEACH o laboratório de Curvas de Aquecimento e Resfriamento da Água.
Na configuração, escolha Aquecimento e Potência baixa.
Use a velocidade 1x para fazer leituras cuidadosas; use 5x apenas para avançar pelos trechos que não serão registrados.
No ensaio de potência baixa, registre duas linhas separadas próximas da região de fusão a 0 °C e pelo menos duas linhas posteriores no trecho em que a água líquida aquece.
Repita com Aquecimento e Potência alta, usando linhas do início, do meio e da região de água quente.
Repita com Resfriamento e Gelo, usando linhas do início, do meio e do fim.
Em cada linha, registre a configuração, o tempo, a temperatura e a nitidez do visor.
Na coluna de origem da evidência, escreva
vídeo ao vivopara as linhas que você leu oulinha do professorpara as linhas fornecidas pelo professor.
Qual plano corresponde ao que este laboratório permite fazer?
Colete evidências de temperatura nos quadros
18 min
Comece pelas leituras mais nítidas. Se um quadro estiver borrado ou algum algarismo for ambíguo, escreva incerta e escolha um quadro próximo mais nítido ou explique a incerteza. Use duas linhas separadas próximas de 0 °C para sustentar sua explicação do patamar. Não use essas linhas no cálculo da inclinação com potência baixa; utilize duas linhas posteriores, depois que a temperatura começar a subir.

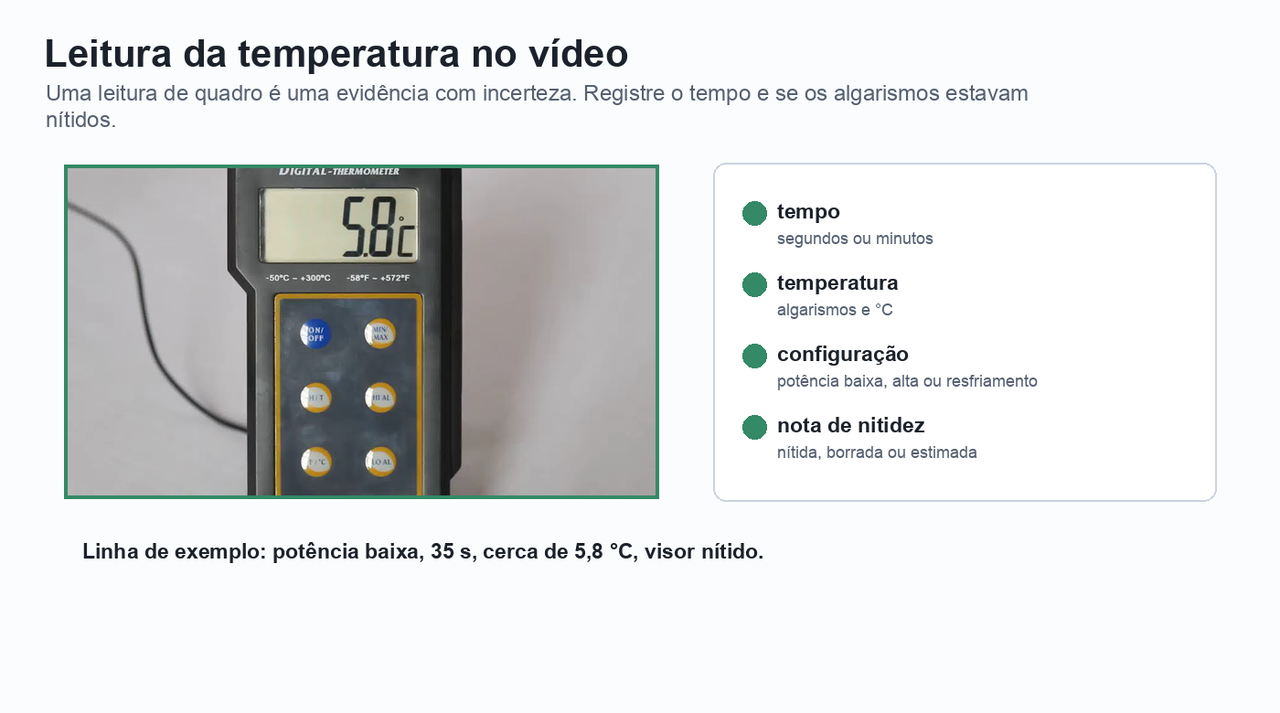

Disciplina na leitura dos quadros
Cada linha numérica deve conter tempo, temperatura, configuração e nota de nitidez.
Tabela de evidências de temperatura pelo tempo
Registre leituras reais dos quadros dos vídeos. Use segundos ou o contador do laboratório de modo consistente. Rota obrigatória: duas linhas separadas de potência baixa próximas do patamar de fusão e duas linhas posteriores de aquecimento; resfriamento no início, no meio e no fim; potência alta no início, no meio e com a água quente. Na origem da evidência, escreva vídeo ao vivo ou linha do professor. Não use linhas do patamar no cálculo da inclinação com potência baixa.
| Configuração | Origem da evidência | Tempo s | Temperatura °C | Nitidez do visor | Nota de interpretação |
|---|---|---|---|---|---|
Identifique uma leitura em que você confia e outra que analisou com cautela. Para cada uma, informe a configuração, o tempo, a temperatura e por que o visor estava nítido ou incerto.
Analise as inclinações e o formato das curvas
12 min
Agora use a tabela para comparar o comportamento de cada curva. Aquecimento e resfriamento respondem a perguntas diferentes; portanto, analise-os separadamente.

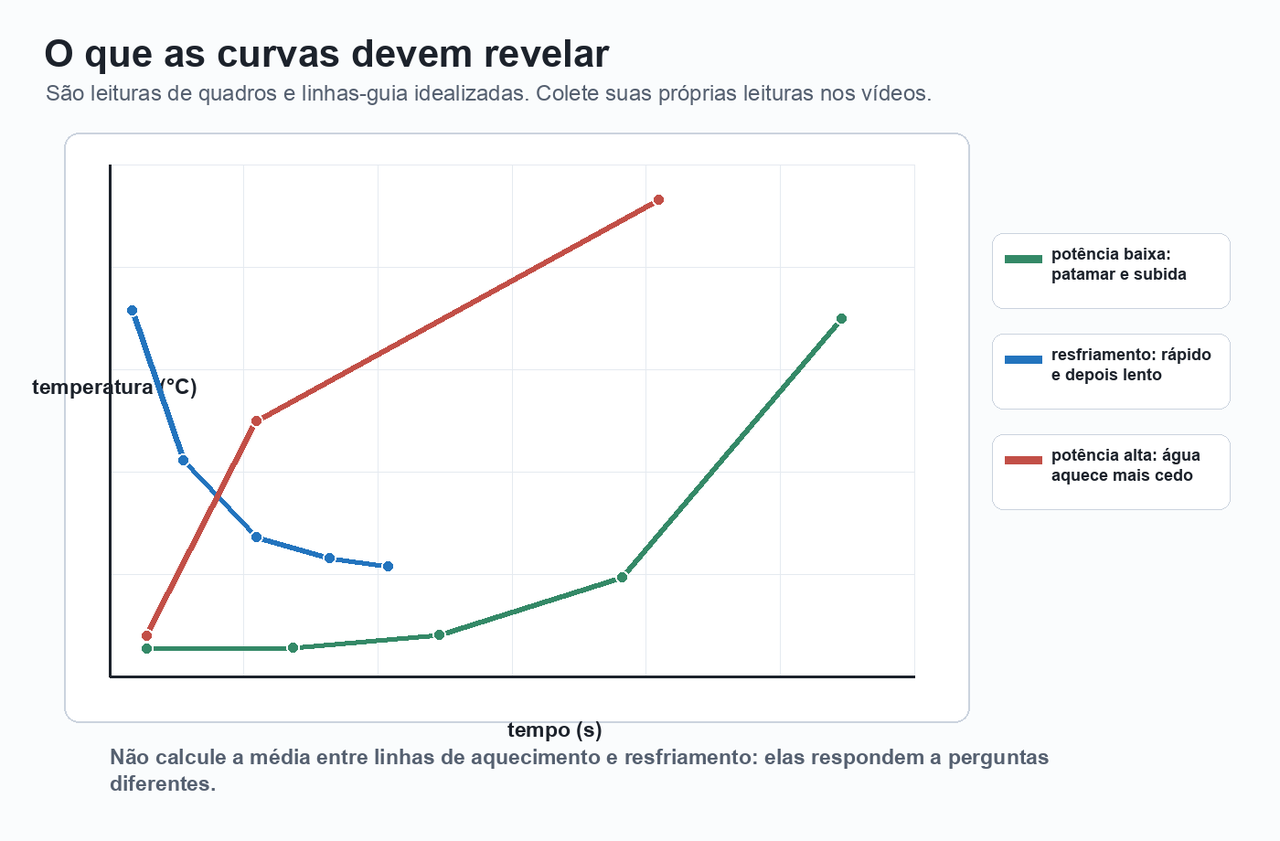

Modelo para o gráfico das curvas
Use esta figura para conferir os eixos e as legendas antes de representar as leituras que você obteve nos quadros.
Usando duas linhas de potência baixa no trecho crescente da água líquida, depois da região de fusão próxima de 0 °C, estime a taxa de variação da temperatura. Mostre os dois pontos e divida a variação da temperatura pela variação do tempo.
Use as linhas de resfriamento para decidir em que trecho ele foi mais rápido ou mais lento. Cite pelo menos dois intervalos ou linhas.
Use suas linhas para comparar potência alta e potência baixa. O que muda na inclinação ou no tempo necessário para alcançar temperaturas de água quente? O que não deve mudar na temperatura de fusão da água? Que afirmação sobre a temperatura de ebulição só seria válida se o ensaio realmente atingisse a ebulição?
Gráfico opcional: construa e explique seu gráfico
8 min
Se o professor solicitar um gráfico, represente a temperatura pelo tempo. Coloque os três ensaios no mesmo gráfico se os eixos ficarem legíveis, ou faça um gráfico comparando potência baixa e potência alta e outro para o resfriamento.
Gráfico das curvas de aquecimento e resfriamento
Opcional, se solicitado: anexe um arquivo de gráfico, uma planilha, uma captura de tela ou um link para o gráfico construído com suas linhas de temperatura. Ele deve mostrar temperatura em °C pelo tempo para os três ensaios, ou um gráfico de potência baixa/alta e outro de resfriamento. Identifique os pontos obtidos no laboratório ao vivo.
Descreva o gráfico que você construiu. Informe o eixo x, o eixo y, as unidades, as configurações e um trecho inclinado ou patamar que você identificou.
Explique as evidências de mudança de fase
12 min
Use suas linhas e, se solicitado, seu gráfico para escrever uma conclusão científica. Uma boa conclusão não finge que as leituras dos vídeos são perfeitas.
Explique por que a temperatura pode permanecer quase constante enquanto ainda ocorre transferência de energia durante a fusão. Use ideias no nível das partículas, como organização, espaçamento ou atrações entre elas. Discuta a ebulição somente se seu ensaio realmente a tiver atingido.
Identifique duas limitações ou fontes de incerteza desta atividade remota. Pelo menos uma deve estar relacionada à leitura da temperatura no vídeo. Para cada uma, explique como poderia afetar sua conclusão.
Escreva uma conclusão em formato afirmação-evidência-raciocínio com 6 a 8 frases. Inclua:
- sua afirmação sobre o formato das curvas de aquecimento e resfriamento;
- dois valores numéricos como evidência;
- o que a potência alta muda em comparação com a potência baixa;
- por que ocorrem patamares;
- uma limitação das evidências.
Extensão opcional: taxas em tempo real
15 min
Se o professor solicitar uma extensão quantitativa, repita um trecho curto em velocidade 1x e compare o tempo do vídeo com o tempo real decorrido.
Como você planejaria um teste mais robusto para verificar se a potência alta produz uma taxa de variação da temperatura maior que a potência baixa? Inclua:
- como você converteria ou controlaria a escala de tempo;
- como repetiria as leituras;
- qual trecho da curva compararia.
