Asas Makmal Elektronik (3/7): ukur rintangan dan voltan dengan betul
Pelajar memilih mod rintangan atau voltan DC pada multimeter, menyambungkannya merentasi nod yang betul, mengekalkan keadaan kuasa yang diperlukan serta mentafsir unit dan tanda.
Kali pertama menggunakan LabsLand? Cipta akaun guru anda
Hasil pembelajaran
Memilih mod rintangan atau voltan DC bagi pengukuran yang dinyatakan.
Menerangkan sebab rintangan biasanya diukur pada litar tanpa kuasa.
Menyambungkan voltmeter secara selari merentasi dua nod berkuasa.
Mentafsir Ω, kΩ, V, mV, kekutuban serta petunjuk julat berlebihan atau litar terbuka.
Pratonton aktiviti pelajar
Kandungan aktiviti
Pratonton sahaja. Dalam sesi kelas, pelajar boleh mengisi jawapan dan menyerahkan hasil kerja mereka kepada guru.
1 · Satu meter, dua ujian yang sangat berbeza
6 min
Multimeter digital — atau DMM — boleh mengukur beberapa kuantiti elektrik.
Namun, prosedurnya tidak boleh saling ditukar ganti.
Untuk mengukur rintangan, meter menghantar isyarat ujian dalaman yang kecil
melalui komponen atau rangkaian tanpa kuasa. Untuk mengukur voltan, meter
memerhatikan beza keupayaan antara dua nod ketika litar biasanya sedang beroperasi.
Pemilihan mod atau keadaan kuasa yang salah boleh menghasilkan
bacaan palsu dan mungkin merosakkan meter atau litar fizikal.

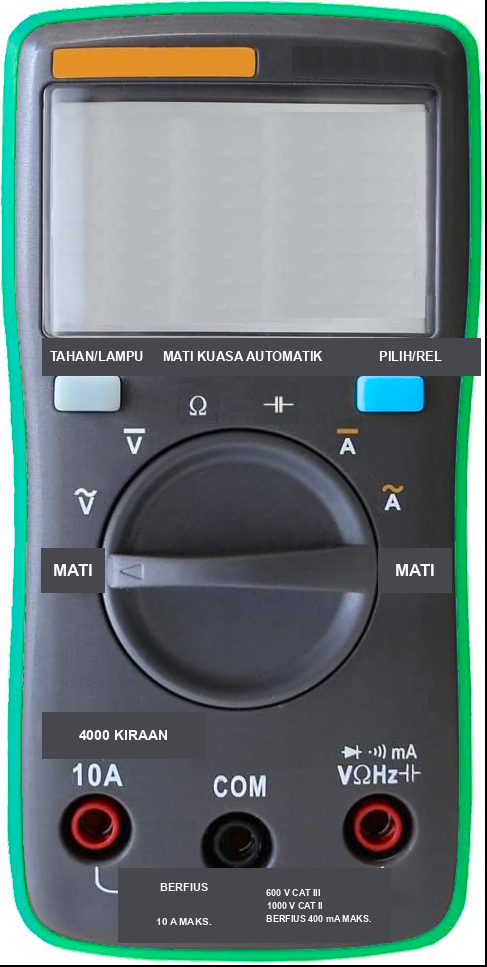

Multimeter digital
Pada multimeter fizikal dalam makmal pada masa hadapan, periksa tiga perkara
serentak: soket wayar uji, fungsi yang dipilih melalui tombol atau butang dan
julat yang dijangka. Simbol skrin yang betul tetapi wayar uji berada dalam soket
yang salah masih merupakan persediaan yang tidak betul.
Anda mahu memeriksa rintangan sebuah perintang yang belum dipasang sebelum
meletakkannya dalam litar. Persediaan manakah yang sesuai?
2 · Sebelum mengukur: kuantiti, sambungan dan kuasa
7 min
Sebelum mengukur, kenal pasti kuantiti elektrik, cara multimeter disambungkan dan
sama ada litar perlu menerima kuasa. Kemudian gunakan peraturan ini:
### Rintangan (Ω)
- Gunakan mod rintangan hanya apabila rangkaian yang diukur tidak menerima kuasa luaran. Dalam aktiviti ini, litar Hive pramuat sudah disediakan untuk pengukuran; jangan ubah pendawaian atau gunakan sumber kuasa luaran.
- Asingkan komponen jika laluan litar lain boleh mempengaruhi bacaan.
- Letakkan wayar uji merentasi komponen atau rangkaian.
- Bacaan terhingga menerangkan tentangan terhadap arus ujian meter. OL, OPEN atau simbol melebihi julat lazimnya bermaksud laluan terbuka atau nilai yang melebihi julat terpilih; rujuk manual meter kerana paparannya berbeza-beza.
Keselamatan pilihan di meja fizikal: tenaga tersimpan
Pratetap Hive dalam pelajaran ini tidak memerlukan nyahcas manual. Bagi litar
fizikal yang mengandungi kapasitor, induktor atau komponen penyimpan tenaga lain,
ikuti prosedur nyahcas yang diluluskan oleh makmal sebelum mengukur rintangan.
Jangan nyahcas kapasitor dengan melitar pintas terus kedua-dua kakinya.
### Voltan DC (V⎓)
- Kekalkan litar dalam keadaan operasi yang ingin diperiksa.
- Letakkan voltmeter secara selari antara dua nod yang ingin dikaji.
- Paparan menunjukkan beza keupayaan: keupayaan pada wayar uji merah ditolak keupayaan pada wayar uji hitam.
- Tanda negatif biasanya bermaksud wayar uji merah berada pada keupayaan yang lebih rendah.

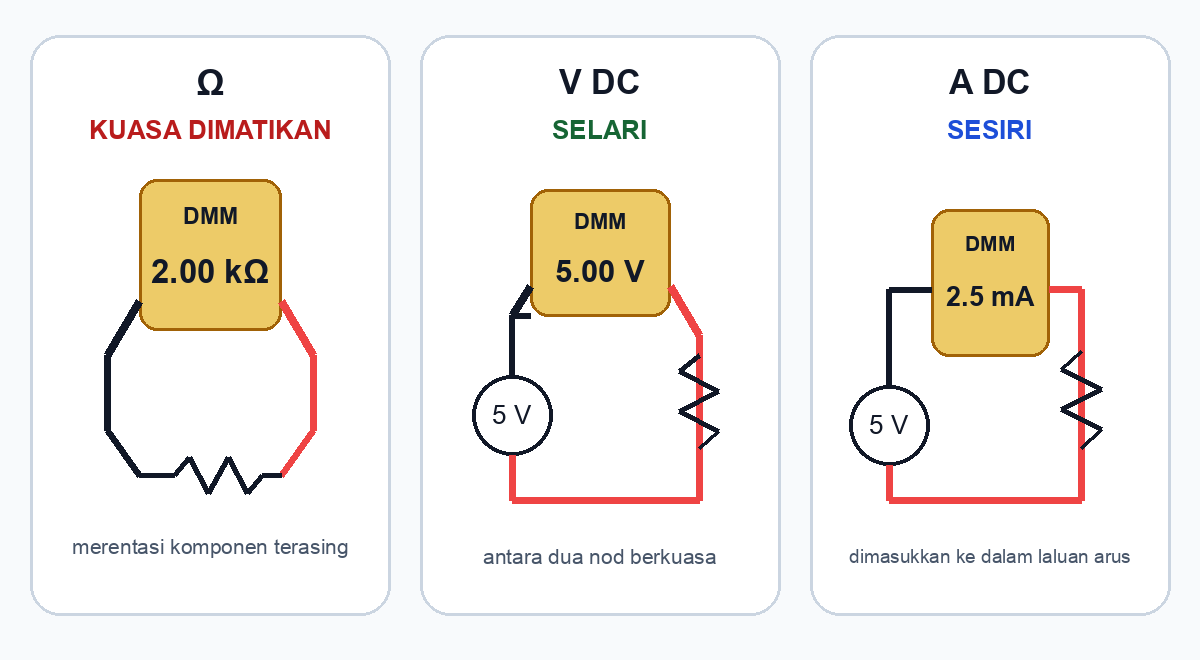

Sambungan bergantung pada kuantiti yang diukur
Pelajaran ini menggunakan dua panel pertama. Pengukuran arus ditunjukkan untuk
perbandingan dan diajar secara berasingan kerana prosedur itu memerlukan laluan
litar dibuka serta soket input arus digunakan.
Awalan mengubah skala:
- 1 kΩ = 1000 Ω
- 1 MΩ = 1,000,000 Ω
- 1 V = 1000 mV
Meter memaparkan 2.00 kΩ. Tukarkan bacaan itu kepada ohm, kemudian terangkan
faktor yang digunakan.
Mengapakah voltmeter boleh diletakkan merentasi dua nod litar sedia ada tanpa
membuka laluan arus biasa, sedangkan ujian ohmmeter biasanya perlu dilakukan
selepas kuasa luaran dimatikan?
3 · Lakukan kedua-dua ujian pada perkakasan sebenar
10 min
Anda akan menggunakan dua persediaan Hive yang telah disimpan. Pendawaian dan
modnya sudah betul supaya anda boleh menumpukan perhatian pada logik pengukuran.
Hive menunjukkan fungsi maya yang dipilih, tetapi tidak meniru tindakan
fizikal memasukkan wayar uji ke dalam soket COM dan V/Ω atau memeriksa julat
manual. Perkara itu ialah teori pilihan dalam pelajaran ini dan hanya boleh
dipraktikkan kemudian dengan arahan meter sebenar serta penyeliaan yang sesuai.
Ujian rintangan: rangkaian 2 kΩ tanpa kuasa
Buka Hive daripada blok ini dan tunggu sehingga dua perintang
1 kΩmuncul.Sahkan bahawa tiada wayar bekalan DC memberikan kuasa kepada laluan perintang yang diukur.
Buka Multimeter dan sahkan mod rintangan (
Ω).Ramalkan jumlah sesiri:
1 kΩ + 1 kΩ = 2 kΩ.Pilih Lakukan pengukuran sekali. Jika antara muka dipaparkan dalam bahasa Sepanyol, butangnya berlabel Realizar medición.
Catat nombor dan unit yang dipaparkan dalam baris rintangan di bawah.
Ujian voltan: +5 V berbanding bumi
Buka persediaan yang disimpan ini dan cari sambungan bekalan kuasa serta bumi.
Buka Multimeter dan sahkan mod voltan DC (
V DCatauV⎓).Ramalkan bacaan positif hampir
5 Vkerana wayar uji merah berada pada keupayaan yang lebih tinggi.Pilih Lakukan pengukuran sekali.
Catat nombor bertanda dan unit dalam baris voltan di bawah.
Lengkapkan tepat dua baris. Lajur Kuasa luaran semasa ujian menyemak
prosedur, bukan hasil semata-mata. Contoh format sahaja: baris pertama boleh
ditulis sebagai Siri: 2 kΩ | rintangan (Ω) | dimatikan / tidak digunakan | 2.02 | kΩ.
Gantikan 2.02 dengan hasil anda sendiri. Biarkan baris kosong tambahan tidak
digunakan.
Perbandingan mod multimeter
Lengkapkan dua baris tetap selepas pengukuran Hive masing-masing. Catat mod yang dipilih, sama ada kuasa luaran digunakan pada rangkaian yang diukur, nilai bertanda yang dipaparkan dan unit.
| Ujian | Mod multimeter | Kuasa luaran semasa ujian | Nombor dipaparkan | Unit dipaparkan |
|---|---|---|---|---|
Bandingkan kedua-dua prosedur menggunakan bukti anda. Nyatakan mod, keadaan
kuasa, tujuan sambungan dan hasil anggaran bagi setiap ujian.
4 · Teori pilihan: diagnosis persediaan multimeter fizikal
7 min
Multimeter fizikal tidak diperlukan. Untuk makmal yang diselia pada masa
hadapan, berlatih menyebut pengukuran lengkap dengan kuat:
> kuantiti elektrik → mod → soket → keadaan kuasa → nod wayar uji → skala dijangka → unit
Contohnya: “Voltan DC, soket V/Ω dan soket COM, litar menerima kuasa, wayar uji
merah pada keluaran, wayar uji hitam pada bumi, jangkaan kira-kira lima volt.”
Amalan ringkas ini dapat mengesan banyak kesilapan makmal pertama.
Dalam situasi makmal pada masa hadapan, meter fizikal dalam mod rintangan
memaparkan petunjuk litar terbuka atau melebihi julat bagi perintang yang
sepatutnya bernilai 1 kΩ. Pemeriksaan semasa kuasa dimatikan yang manakah
sesuai? Pilih semua yang berkenaan.
Berdasarkan teori di atas sahaja, tulis satu baris yang menerangkan persediaan
untuk mengukur voltan merentasi perintang berkuasa dalam situasi makmal fizikal
pada masa hadapan.
