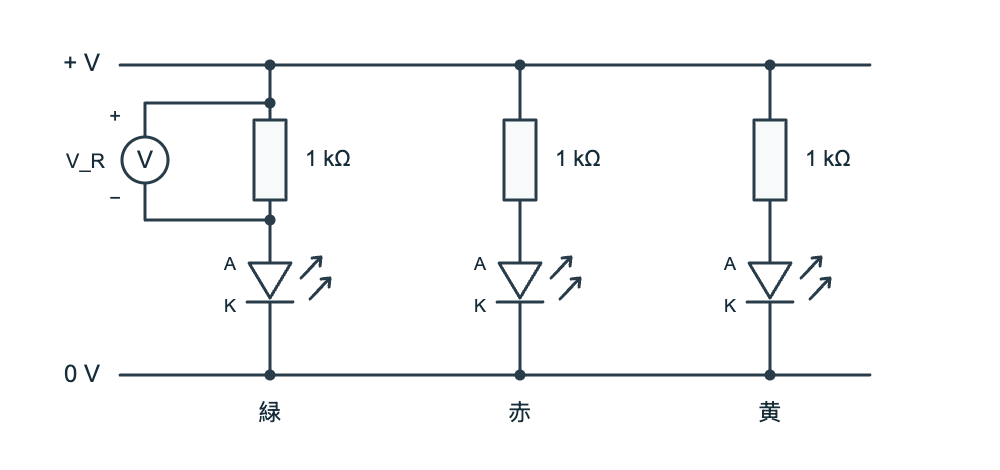

3つの灯り、独立した枝

実験室ボタンで、実物の装置に配線済みの回路が開きます。枝とは、抵抗とLEDを含む電流の通り道です。LEDにはアノード（A）とカソード（K）があり、向きは設定済みです。正側電源の値を確認・変更するには直流電源、測定電圧を読むにはマルチメーターを選びます。変更のたびに測定を実行を押し、結果と装置の写真が更新されるまで待ってください。設定を変えるだけでは新しい結果は得られません。キーボードで電圧を調整する場合は、ノブにフォーカスを移します。左右キーで変更幅、上下キーで値を変えます。測定前に表示電圧を確認してください。

メーターは抵抗の両端の電圧 $V_R$ を読みます。VDCの値をボルトで記録し、mV表示なら1 000で割ります。例えば240 mV = 0.240 Vです。uV（マイクロボルト、µV）表示なら1 000 000で割ります。300 uV = 0.000300 Vです。抵抗が1 kΩなら $I\,\text{(mA)}=V_R\,\text{(V)}$ です。このように、測定電圧と指定された抵抗値から電流を計算します。

実際の光はカメラの写真で観察します。図の推定発光は直近の結果を表すもので、光の測定ではありません。カメラ画像を比べるときはオフにしてください。反射で光が判別できなければ、消灯と決めつけずに判別できないを選びます。装置には状態表示灯もあります。回路のLEDがはっきり見えない場合は、回路と電圧を変えずに測定を実行をもう一度押してください。結果と写真の更新後、再びLEDを観察します。最初と再測定の値、見え方の変化を記述回答に短く残し、表には再測定の結果を使います。まだ判別しにくければ判別できないを選んでください。別の灯りから結論を出したり、期待した結果になるまで繰り返したりしないでください。

各結果の下にある装置名を確認してください。連続する測定でも異なるHive実機が使われることがあります。そのため、小さな差は部品の違いによる可能性があります。過去の記録と表示された結果は、新しい独立した測定ではありません。

1つの回路を使い終えたらHiveのセッションを退出し、この活動に戻ってから次の実験室ボタンを開きます。各ボタンは別の回路を読み込みます。前の回路を使い回したり、メーターを配線し直したりしないでください。

すべて測定したらHiveを退出してここに戻ります。実習を完了済みにし、必須の行と回答をすべて確認して提出してください。
