Hiru argi, adar independenteak
Probatu zer gertatzen den LED-adar batean beste adarrek elikatze bera erabiltzen dutenean.
Hasi saioa irakasle-kontu batekin klase-saioa prestatzeko. Ikasleak klase-kode batekin sartzen dira.
Lehen aldia duzu LabsLand-en? Sortu irakasle-kontua
Ikaskuntza-emaitzak
Adar berdearen korrontea alderatzea paraleloan adar bat, bi eta hiru daudenean.
Adarren independentzia azaltzea eta adarreko korrontea korronte totaletik bereiztea.
Ikaslearen jardueraren aurrebista
Jardueraren edukia
Aurrebista soilik. Klase-saio batean, ikasleek erantzunak bete eta lana irakasleari bidal diezaiokete.
Beste argi batek zerbait kentzen al die gainerakoei?
5 min
Imajinatu kontrol-panel bati beste argi adierazle bat gehitzen diozula. Lehenengoaren korrontea txikituko al da orain «partekatu» behar duelako? Hivek LED berdea bakarrik, berdea eta gorria batera, eta hiru koloreak alderatzeko aukera ematen du. Adar bakoitzak bere 1 kΩ-eko erresistorea du; adar guztiak elikatze-puntu beraren eta masaren artean konektatuta daude.
5 V-eko tentsio finkoan, aurreikusi nola aldatuko den adar berdearen korrontea adar gorria eta horia gehitzean. Azaldu arrazoibidea.
Gehitu adarrak, mantendu neurketa bera
22 min
Ulertu zirkuitua
Laborategiko botoiak benetako ekipoetan aldez aurretik kableatutako zirkuitu bat irekitzen du. Adarra erresistore bat eta LED bat dituen korronte-bidea da. LEDak anodoa (A) eta katodoa (K) ditu; haien orientazioa prest dago. Hautatu DC iturria elikatze positiboa irakurri edo aldatzeko, eta Multimetroa neurtutako tentsioa irakurtzeko. Sakatu Neurketa egin aldaketa bakoitzaren ondoren, eta itxaron emaitza eta ekipoaren argazkiak eguneratu arte. Ezarpen bat aldatze hutsak ez du emaitza berririk sortzen. Tentsioa teklatuarekin doitzeko, eraman fokua aginte birakarira: Ezkerra/Eskuina geziek urratsa aldatzen dute; Gora/Behera geziek balioa. Egiaztatu bistaratutako tentsioa neurtu aurretik.
Multimetroak erresistorearen muturren arteko tentsioa irakurtzen du, $V_R$. Idatzi VDC irakurketa voltetan; mV-tan dagoen balioa 1 000z zatitu. Adibidez, 240 mV = 0,240 V. Pantailak uV erakusten badu (mikrovoltak, µV), zatitu 1 000 000z: 300 uV = 0,000300 V. 1 kΩ-eko erresistore baterako, $I\,\text{(mA)}=V_R\,\text{(V)}$. Horrela, neurtutako tentsiotik eta adierazitako erresistentziatik kalkulatzen duzu korrontea.
Erabili kameraren argazkiak benetako argiak behatzeko. Marrazkiko Distira estimatua aukerak azken emaitza irudikatzen du; ez da argi-neurketa bat. Desaktibatu kamerako irudiak alderatzean. Islek argia bereiztea eragozten badute, hautatu Ez dago argi, LEDa itzalita dagoela suposatu gabe. Ekipoak egoera-adierazleak ere baditu. Zirkuituko LEDa argi bereizten ez bada, mantendu zirkuitu eta tentsio berak, eta sakatu berriz Neurketa egin. Itxaron emaitza eta argazkiak eguneratu arte, eta behatu berriz LEDari. Idatzizko erantzunetan, jaso labur lehen irakurketa, errepikatutakoa eta ikusgarritasunaren edozein aldaketa; erabili errepikapenaren emaitza taulan. LEDa oraindik bereizten zaila bada, hautatu Ez dago argi. Ez atera ondoriorik beste argi batetik, eta ez errepikatu espero duzun erantzuna lortu arte.
Irakurri emaitza bakoitzaren azpiko ekipoaren izena: ondoz ondoko neurketek Hive unitate fisiko desberdinak erabil ditzakete. Beraz, alde txikiak osagai desberdinek eragin ditzakete. Aurreko grabazio gisa etiketatutako emaitza ez da neurketa berri eta independentea.
Mantendu zirkuituaren babesa
Mantendu prestatutako kableatua eta erresistoreak. Erabili soilik 0–5 V-eko elikatze positiboa, 1 eta 5 V artean jarduera honetan. Ez konektatu LEDik zuzenean iturrira. Ez aldatu beste iturriak edo funtzio-sorgailua. Multimetroa erresistore baten muturren artean konektatuta dago: mantendu tentsio jarraituaren modua, inoiz ez korrontearen edo erresistentziaren modua.

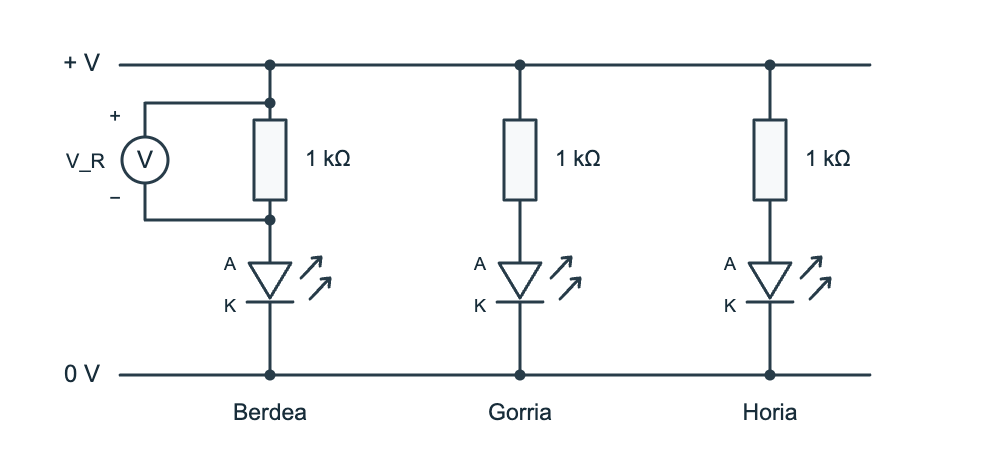

Irakurri erresistorearen muturren arteko tentsioa adar horretako korrontea kalkulatzeko. A eta K letrek LEDaren terminalak identifikatzen dituzte.
Jarraitu adar oso bat elikatzetik masara. Voltmetroa adar berdearen erresistoreari soilik konektatuta dago.
Zirkuituz aldatzea
Zirkuitu batekin amaitzean, irten Hive saiotik eta itzuli jarduera honetara hurrengo laborategiko botoia ireki aurretik. Botoi bakoitzak bere zirkuitua kargatzen du; ez berrerabili aurrekoa eta ez aldatu multimetroaren kableatua.
Berdea bakarrik
Berdea bakarrik
Egiaztatu 5 V eta mantendu multimetroa adar berdearen 1 kΩ-eko erresistorearen muturren artean. Neurtu, osatu Berdea bakarrik errenkada eta irten Hivetik.
Klase-saio batean erabilgarri
Berdea + gorria
Berdea + gorria
Egiaztatu 5 V eta mantendu multimetroa adar berdearen 1 kΩ-eko erresistorearen muturren artean. Neurtu, osatu Berdea + gorria errenkada eta irten Hivetik.
Klase-saio batean erabilgarri
Berdea + gorria + horia
Berdea + gorria + horia
Egiaztatu 5 V eta mantendu multimetroa adar berdearen 1 kΩ-eko erresistorearen muturren artean. Neurtu, osatu Berdea + gorria + horia errenkada eta irten Hivetik.
Klase-saio batean erabilgarri
Errepikatu berdea bakarrik
Errepikatu berdea bakarrik
Ireki azken zirkuitu hau 5 V-ean, neurtu berriz adar berdearen erresistorean eta osatu Berdea bakarrik, errepikapena. Egiaztatu ekipoaren izena: beste Hive unitate fisiko bat izan daiteke.
Klase-saio batean erabilgarri
Emaitzak
Erabili lau errenkada, beti 5 V-ean. Zirkuitu bakoitzean, multimetroak adar berdearen erresistorean soilik neurtzen du. Idatzi V_R V-tan eta I_green mA-tan (zenbakizko balio bera 1 kΩ-ekin). Behatu LED berdeari, ez ekipoaren distira osoari. Erabili errepikatzeko azken botoia azken errenkadarako, eta utzi gainerako errenkadak hutsik.
| Zirkuitua | Adar berdeko erresistorearen tentsioa V | Adar berdeko korrontea mA | LED berdea kameran |
|---|---|---|---|
Bereizi adarreko korrontea eta korronte totala
13 min
Kendu berdea bakarrik dagoenean neurtutako lehen korrontea hiru koloreko zirkuituko adar berdearen korronteari. Adierazi zeinudun diferentzia mA-tan eta erakutsi erabilitako bi balioak.
Adarrak gehitzeak asko aldatu al du adar berdearen korrontea? Erabili hiru konfigurazioak eta errepikapena emaitzek zer ondorio babesten duten azaltzeko.
Erantzun idatziz zirkuitua aldatu gabe: multimetroaren irakurketa honek hiru adarrei emandako korronte totala adierazten al du? Azaldu zer korronte zehazten laguntzen duen eta zer neurketa gehigarri beharko liratekeen totala lortzeko.
Zer egiaztatuko zenuke neurketen arteko alde txiki bat adar gehigarri bati egotzi aurretik?
Bidali
Neurketa guztiak egin ondoren, irten Hivetik eta itzuli hona. Markatu laborategiko praktika eginda dagoela, egiaztatu derrigorrezko errenkada eta erantzun guztiak, eta bidali jarduera.
