Lección Teach
Expansión térmica: comparar metales con evidencias de vídeo real
El alumnado usa el laboratorio remoto de Expansión Térmica para comparar aluminio, cobre y latón, separando observaciones directas de afirmaciones basadas en el modelo.
Resultados de aprendizaje
Usar el modelo de dilatación lineal para predecir cómo deberían compararse varios materiales.
Usar el laboratorio remoto para observar al menos dos materiales.
Registrar evidencias directas de vídeo y de indicador en pantalla sin inventar exportaciones no disponibles ni valores automáticos de alpha.
Usar valores de coeficiente de referencia para hacer una predicción acotada del modelo.
Escribir una conclusión CER que incluya una limitación.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
Plantea el modelo
8 min
Cuando se calienta un sólido, sus partículas vibran más y la separación media entre ellas puede aumentar ligeramente. En una varilla metálica larga, ese cambio pequeño se describe con el modelo de dilatación lineal.
El modelo es útil, pero no es lo mismo que una evidencia directa. En este laboratorio puedes elegir directamente un material y ver una ejecución real de calentamiento. La vista de pantalla puede mostrar valores de instrumento, incluido un comparador digital de desplazamiento en milímetros, pero son observaciones leídas en fotogramas del vídeo, no una exportación limpia de datos ni un valor automático de alfa. Alfa es el coeficiente de dilatación lineal, una propiedad del material usada en el modelo. Registra un valor solo si es legible, incluye unidades y etiqueta la incertidumbre.
Montaje remoto de expansión térmica
El laboratorio remoto muestra ejecuciones reales grabadas para varillas metálicas seleccionadas.

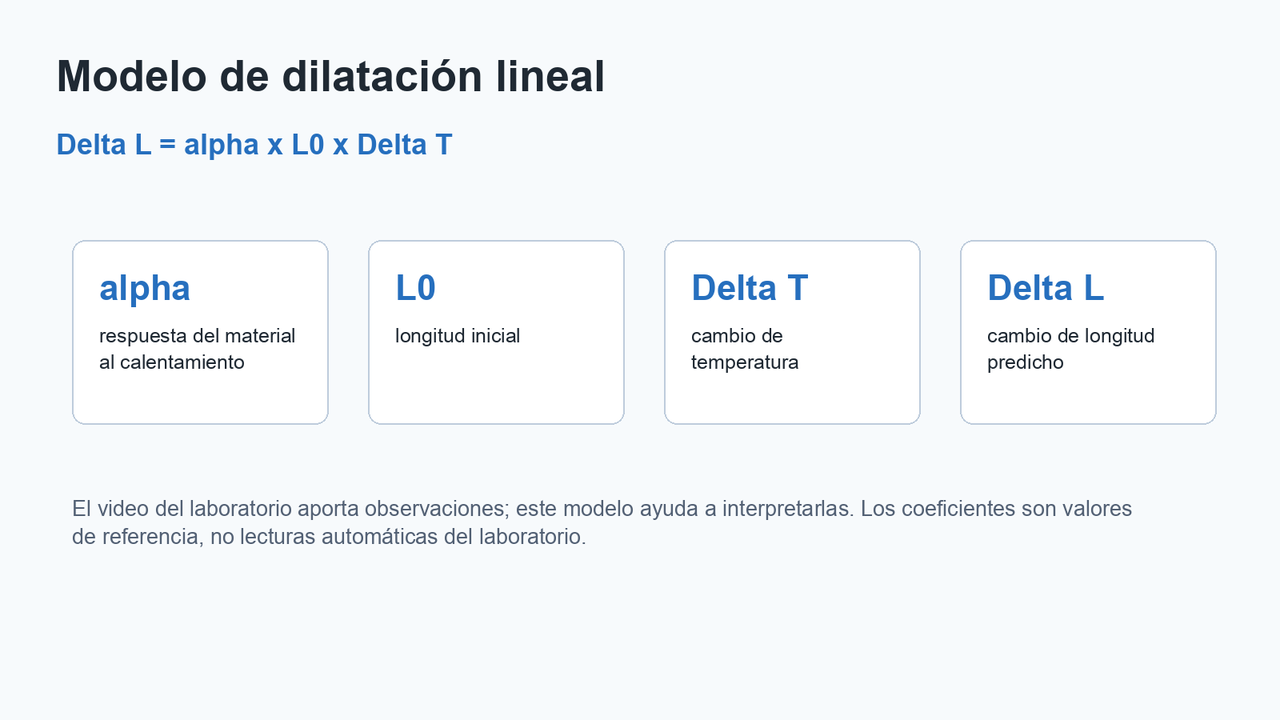

Modelo de dilatación lineal
Usa el modelo para decidir qué evidencias necesitarías en una comparación justa. Los coeficientes de referencia aparecen más adelante para el análisis, no como lecturas directas del laboratorio.
Modelo de dilatación lineal
\Delta L = \alpha L_0 \Delta T
En la ecuación, ¿qué representa alfa, el coeficiente de dilatación lineal?
Antes de abrir el laboratorio, predice cuál de aluminio, latón y cobre debería expandirse más para la misma longitud inicial y el mismo cambio de temperatura. Usa el modelo y estos valores de referencia de alfa en tu explicación: aluminio 23 x 10^-6 1/C, latón 19 x 10^-6 1/C y cobre 17 x 10^-6 1/C.
Planifica una comparación justa
9 min
Para comparar materiales de forma justa, cambia el material y mantén igual el procedimiento de observación. Mira cada ejecución desde el principio hasta el final, registra los mismos tipos de evidencia y etiqueta cada fila como ejecución realizada por ti o fila de comparación proporcionada por el profesorado.

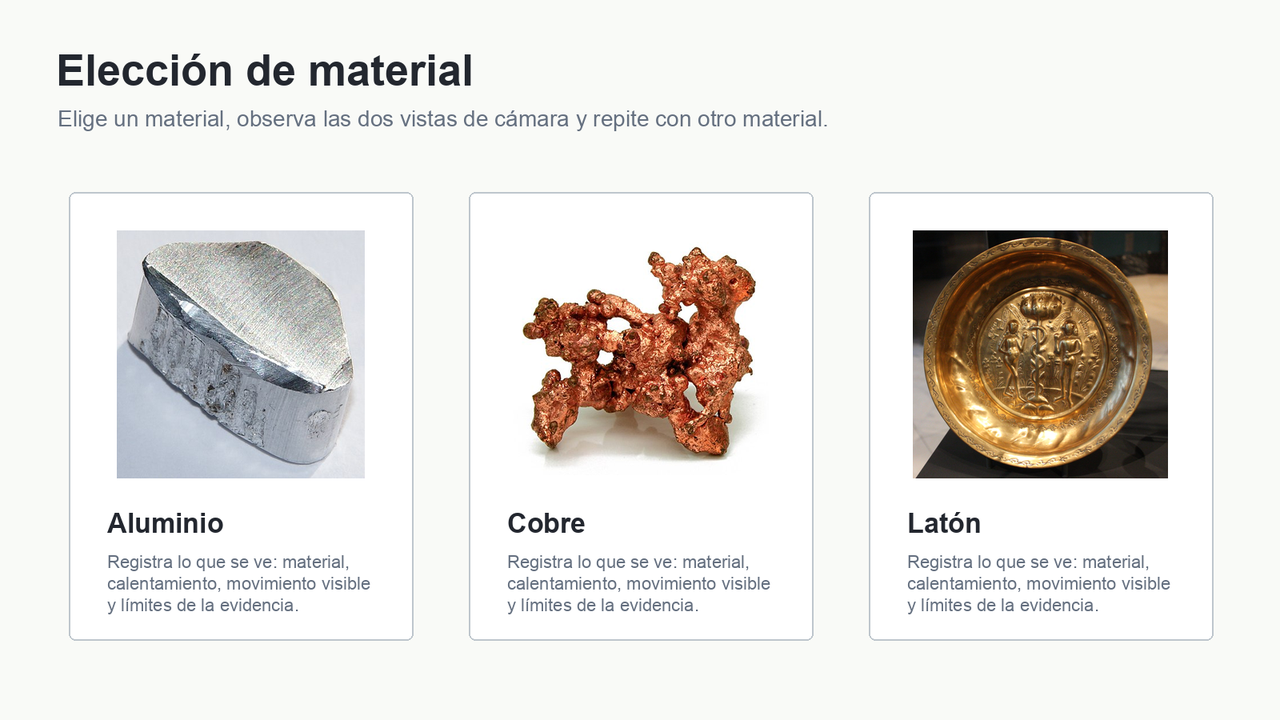

Materiales disponibles
La pantalla de configuración permite elegir el material de la ejecución de calentamiento.

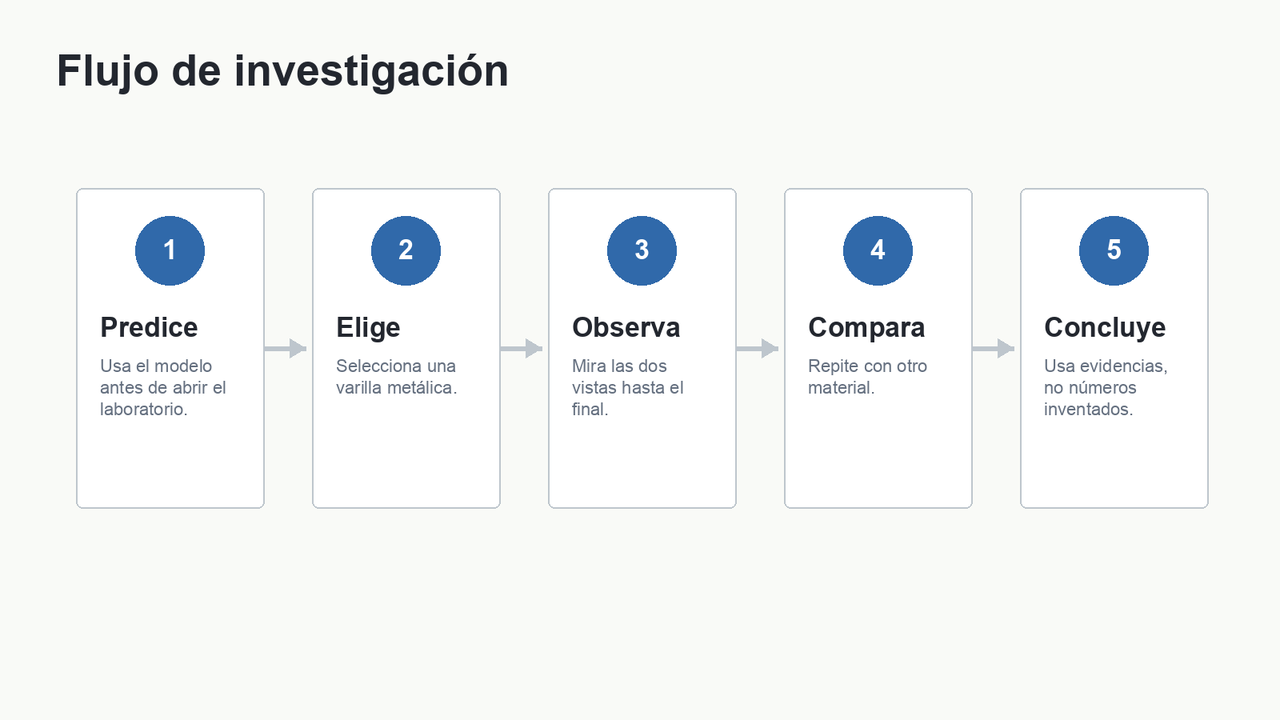

Flujo de investigación
Usa el mismo flujo de observación para cada material, de modo que la comparación sea justa.
¿Qué plan comprueba mejor si el material afecta a la expansión térmica?
Escribe tu plan para el laboratorio. Indica qué materiales probarás, qué observarás en la vista frontal y en la vista de pantalla/indicador, y cómo mantendrás justa la comparación. En la ruta compacta, explica qué fila podría ser proporcionada por el profesorado.
Recoge evidencias de vídeo
18 min
Abre el laboratorio desde esta actividad y usa el mismo procedimiento de observación para cada material que compares. En la ruta de 55 minutos, ejecuta aluminio, cobre y latón. En la ruta compacta, ejecuta al menos dos materiales en vivo y usa una fila de comparación proporcionada por el profesorado, claramente etiquetada, para que la tabla siga comparando los tres materiales.
Abrir el laboratorio de Expansión Térmica
Elige un material: aluminio, cobre o latón.
Inicia la observación y deja que el vídeo llegue al final.
Registra lo que puedes ver directamente en la vista frontal y la vista de pantalla.
Para el comparador de desplazamiento, usa el primer fotograma legible antes o justo al inicio del calentamiento y el último fotograma legible al final. Si alguno de los valores no es legible, escribe "no legible" en la nota en vez de estimarlo.
Repite con los demás materiales asignados usando el mismo procedimiento.
No inventes un valor automático de alfa ni una tabla de datos exportada.

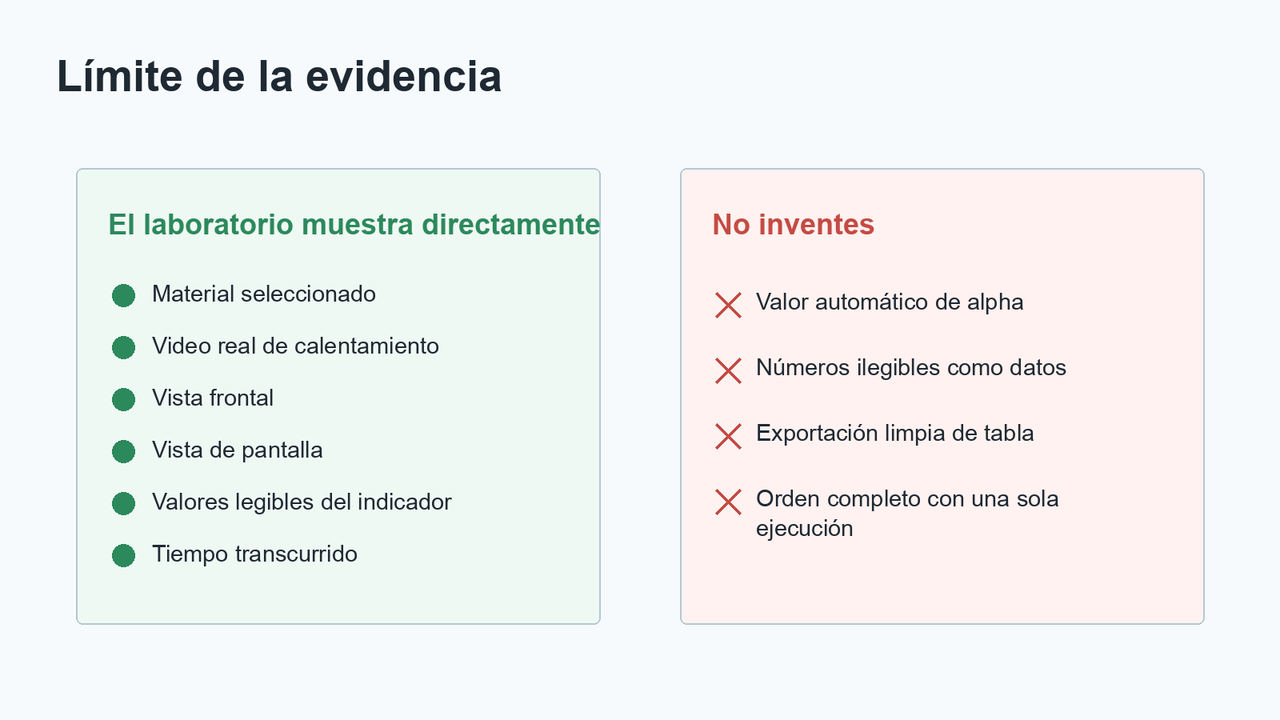

Límite de la evidencia
Una evidencia de calidad separa con claridad la observación de la inferencia.
Tabla de evidencias de observación
Introduce una fila para aluminio, cobre y latón. En la ruta compacta, al menos dos filas deben venir de ejecuciones propias en vivo y la tercera puede ser una fila de comparación proporcionada por el profesorado y claramente etiquetada. En la columna de pantalla/indicador, incluye valores iniciales/finales solo si son legibles; si no, escribe no legible. No inventes valores automáticos de alfa ni una exportación limpia de datos.
| Material | Origen de evidencia | Observación en vista frontal | Observación de pantalla/indicador | Tiempo transcurrido s | Limitación o incertidumbre |
|---|---|---|---|---|---|
Evidencia de vídeo
Adjunta una captura, un archivo breve de notas, una tabla creada por ti o un resumen de evidencias compartido que muestre las ejecuciones de material usadas.
¿Qué afirmaciones puedes defender honestamente con este laboratorio cuando la evidencia es visible o está etiquetada? Selecciona todas las que correspondan.
Interpreta con un modelo acotado
12 min
Compara ahora tus observaciones con el modelo de referencia. Si tu evidencia de vídeo es principalmente cualitativa, dilo claramente. Una conclusión científica puede ser útil, pero debe ajustarse a la evidencia.
Usa estos coeficientes de referencia solo como valores del modelo:
- aluminio: 23 x 10^-6 1/C
- latón: 19 x 10^-6 1/C
- cobre: 17 x 10^-6 1/C
¿Qué orden se predice para la misma longitud inicial y el mismo cambio de temperatura?
Explica por qué un cálculo del modelo de referencia que usa alfa, longitud inicial y cambio de temperatura no es lo mismo que una medida directa de alfa a partir del vídeo del laboratorio. Nombra qué medidas directas faltarían o serían inciertas.
Escribe la conclusión científica
8 min
Tu respuesta final debe ser directa, basada en evidencias y honesta sobre los límites.
Escribe una conclusión de afirmación-evidencia-razonamiento. Incluye:
- tu afirmación sobre cómo el material afecta a la expansión;
- al menos una observación de una ejecución realizada por ti;
- una comparación con el modelo de referencia;
- una limitación que evite exagerar la conclusión;
- si usaste valores de indicador, una nota de que se leyeron en fotogramas del vídeo.
Extensión opcional del modelo
15 min
Cálculo opcional: usa solo el modelo de referencia, cambio de longitud = alfa x longitud inicial x cambio de temperatura. Si una varilla de aluminio tiene longitud inicial 0,50 m, cambio de temperatura 40 C y alfa 23 x 10^-6 1/C, ¿cuál es el cambio de longitud predicho en milímetros? Muestra la sustitución, calcula el resultado en metros, multiplica por 1000 para pasarlo a milímetros y redondea a dos decimales.
Opcional de continuación: si diseñaras un laboratorio más fuerte, ¿qué instrumento o lectura adicional añadirías para que el alumnado pudiera calcular alfa a partir de medidas directas, y qué magnitud mediría?
Usando los valores de referencia, estima el cambio de longitud predicho para latón y cobre con la misma longitud inicial, 0,50 m, y el mismo cambio de temperatura, 40 C. Después compáralos con aluminio y decide si la diferencia sería fácil de leer de forma fiable en un vídeo/indicador.
