STM32 Mbed CodeIDE (2/8): secuencias de LED y temporización

Un microcontrolador sigue exactamente el orden de tu código. El programa siguiente usará llamadas auxiliares como led_on(led1) para que el código se lea como la acción física que quieres ver.

Si escribes:

led_on(led1);
ThisThread::sleep_for(500ms);
led_on(led2);

entonces el LED 1 debería encenderse antes que el LED 2.
El LED 1 permanecerá encendido mientras se enciende el LED 2, porque el código todavía no ha llamado a led_off(led1).

Esta lección usa tres pines de salida Mbed disponibles en el laboratorio STM32 WB55RG:

- PB_13
- PB_14
- PB_15

Son salidas de LED verdes personalizados de la placa de entrenamiento. En los ejemplos locales de Mbed en CodeIDE son activos en bajo: escribir 0 enciende uno y escribir 1 lo apaga. Por eso el código inicial usa funciones auxiliares en vez de pedirte que memorices la polaridad 0/1 en bruto.

En Mbed, cada línea DigitalOut crea un objeto de salida conectado a un pin STM32. El objeto mantiene su último valor mientras el programa espera, así que ThisThread::sleep_for(500ms) pausa el código sin borrar el estado del LED que acabas de fijar.

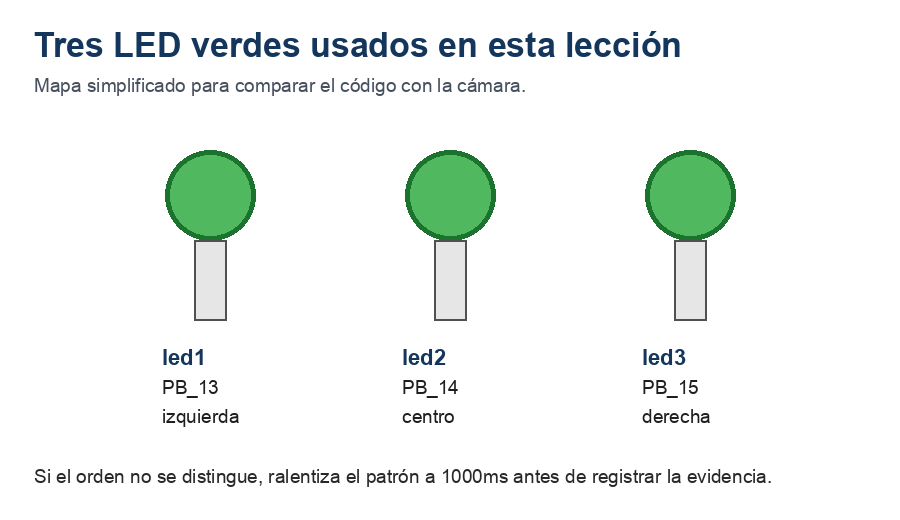

Usa este mapa cuando compares tu código con la cámara:

- led1 = PB_13 = LED verde más a la izquierda del grupo de tres.
- led2 = PB_14 = LED verde central de ese grupo.
- led3 = PB_15 = LED verde más a la derecha de ese grupo.

En el encabezado auxiliar DigitalOut &led, el & significa que la función trabaja sobre el objeto LED real que le pasas, no sobre una copia. En 500ms, ms significa milisegundos.

#include "mbed.h"

DigitalOut led1(PB_13, 1);
DigitalOut led2(PB_14, 1);
DigitalOut led3(PB_15, 1);

void led_on(DigitalOut &led) {
    led = 0;
}

void led_off(DigitalOut &led) {
    led = 1;
}

void all_off() {
    led_off(led1);
    led_off(led2);
    led_off(led3);
}

int main() {
    const auto step_delay = 500ms;
    const auto reset_delay = 1000ms;
    all_off();

    while (true) {
        led_on(led1);
        ThisThread::sleep_for(step_delay);

        led_on(led2);
        ThisThread::sleep_for(step_delay);

        led_on(led3);
        ThisThread::sleep_for(reset_delay);

        all_off();
        ThisThread::sleep_for(reset_delay);
    }
}

Registra por separado las dos versiones probadas. Como el código inicial mantiene encendidos los LED anteriores hasta que se ejecuta all_off(), la secuencia visible esperada es acumulativa: LED 1 encendido -> LED 1+2 encendidos -> LED 1+2+3 encendidos -> todos apagados.

Modifica el código para crear un patrón distinto que un compañero o compañera pueda describir correctamente. Mantén los retardos suficientemente largos para verlo.

Elige uno de estos patrones:

- Encendidos juntos y luego apagados uno a uno.
- Un LED se desplaza de izquierda a derecha y luego de derecha a izquierda.
- Dos destellos rápidos y después una pausa de un segundo.

Usa las funciones auxiliares para mantener el patrón legible. Por ejemplo, para encender solo led2, puedes escribir:

all_off();
led_on(led2);
ThisThread::sleep_for(500ms);

Para tu patrón final entregado, mantén cada estado visible de LED durante 250ms o más. Usa 500ms o 1000ms si la vista de cámara dificulta la verificación.
