Plano inclinado: aceleración con datos reales
Actividad de secundaria (15–16 años) en la que los estudiantes usan el laboratorio remoto de Plano Inclinado, registran seis tiempos reales, construyen una gráfica y estiman la aceleración a lo largo del plano.
Resultados de aprendizaje
Recoger tiempos de sensores en el laboratorio remoto de Plano Inclinado.
Construir una tabla con distancia, tiempo y tiempo al cuadrado usando unidades del SI.
Comprobar con una gráfica si la distancia se relaciona mejor con el tiempo al cuadrado que con el tiempo.
Estimar la aceleración a lo largo del plano usando d = 1/2 a t^2 y explicar las unidades.
Redactar una conclusión con afirmación, evidencias y razonamiento que trate honestamente la incertidumbre.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
Plantear la investigación
10 min
Un plano inclinado es una rampa. En este laboratorio remoto, una bola se mueve por una rampa y pasa por seis sensores colocados a distancias conocidas desde el inicio: 6, 16, 26, 36, 46 y 56 cm. Cada sensor registra el tiempo transcurrido desde que empieza el movimiento hasta que la bola llega a esa posición.
La posición o distancia indica cuánto camino ha recorrido la bola desde el inicio. El tiempo indica cuánto ha tardado en llegar. La velocidad dice lo rápido que se mueve en un instante; la aceleración dice cómo cambia esa velocidad. Antes de usar los datos del laboratorio, haz una predicción sobre cómo deberían relacionarse la distancia y el tiempo cuando una bola parte casi desde el reposo y aumenta su rapidez. Piensa si el doble de distancia debería significar exactamente el doble de tiempo, menos del doble de tiempo o ningún cambio.
Elige una opción. Si una bola parte del reposo y recorre el doble de distancia con una aceleración aproximadamente constante, ¿qué debería ocurrir con el tiempo?
Esta predicción se conecta con un modelo de aceleración aproximadamente constante. En ese modelo, la distancia no es directamente proporcional al tiempo, sino al tiempo al cuadrado, que escribimos como t^2.
En esta actividad vas a estimar la aceleración a lo largo del plano. Ese resultado no tiene por qué ser g = 9,8 m/s^2, porque la bola no cae verticalmente: se mueve por una rampa con un ángulo concreto. Solo si la ejecución fuera casi vertical y estuviera validada tendría sentido interpretarlo como una aproximación a g.

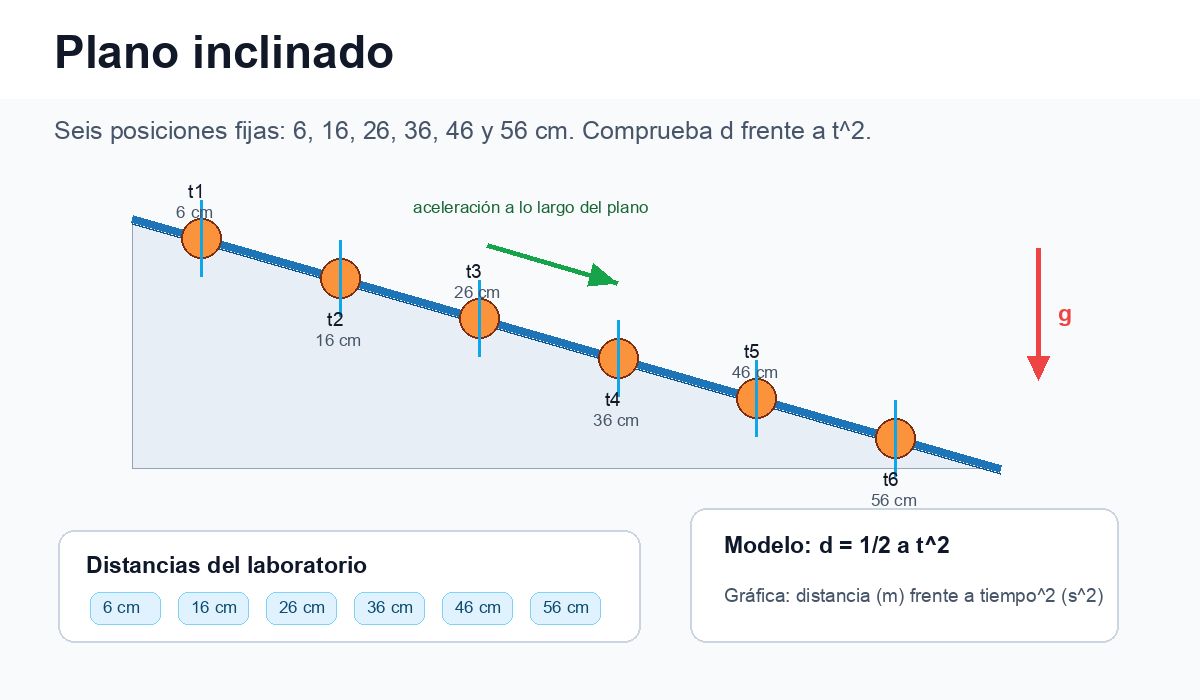

Modelo que vas a comprobar
Usa este modelo para conectar las seis distancias de los sensores con la relación d = 1/2 a t^2. Aquí d es la distancia recorrida en metros, t es el tiempo en segundos y a es la aceleración en m/s^2.
Escribe 3-4 frases. Explica tu predicción con tus palabras y menciona por qué aparece t^2. Incluye una variable que deberías mantener fija durante la medida, como el ángulo, el mismo procedimiento de inicio o la forma de leer la tabla de sensores.
Usar el laboratorio de forma deliberada
12 min

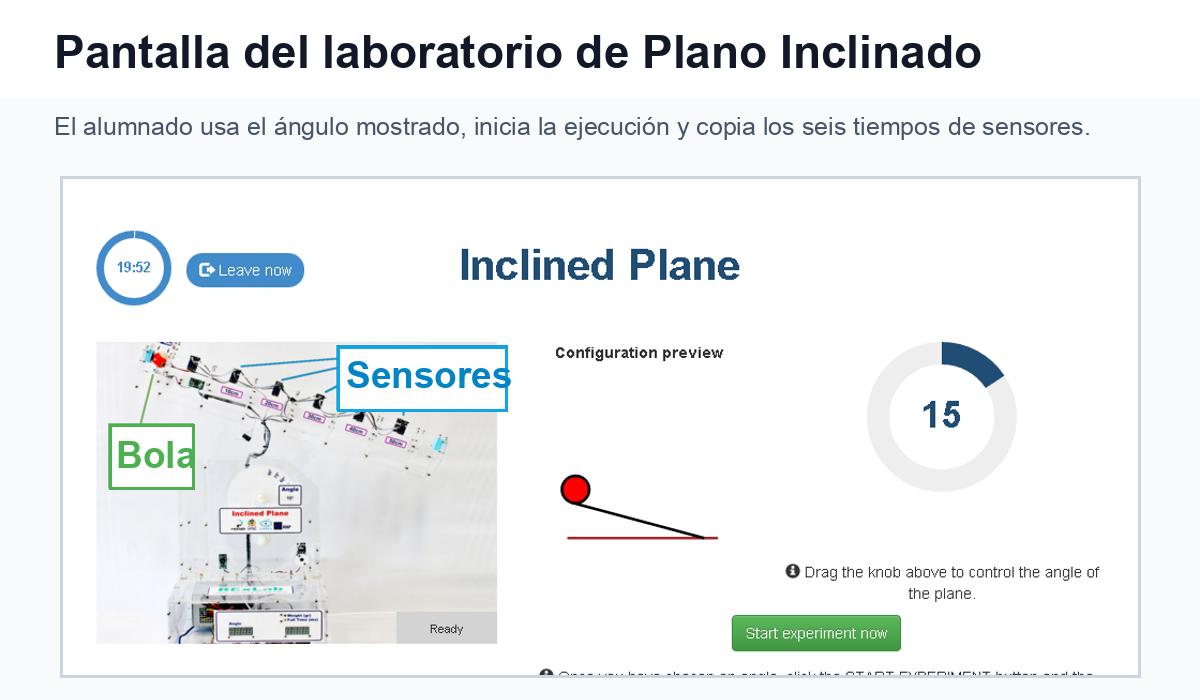

Qué muestra el laboratorio remoto
El laboratorio permite iniciar el experimento, observar el movimiento de la bola y leer seis tiempos de sensores. El ángulo de 15 grados de esta captura es solo un ejemplo; no copies 15 grados salvo que tu propia sesión muestre 15 grados. Usa el ángulo que aparece en tu propia sesión de estudiante y regístralo con tus datos.
Estrategia de laboratorio
Usa un único ángulo para tu conjunto principal de datos. No intentes cambiar de ángulo a mitad de la tabla: las seis filas deben venir de la misma ejecución o del mismo ajuste. Usa el ángulo que aparece en tu sesión de estudiante salvo que tu profesor te indique cambiarlo antes de empezar. El ángulo del laboratorio se mide desde la posición horizontal de la rampa. Tu evidencia debe mostrar el ángulo real usado, aunque no sea 90 grados.
Abrir el laboratorio de Plano Inclinado
Abre el laboratorio de Plano Inclinado desde Teach.
Usa el ángulo que aparece en el laboratorio para esta ejecución. Si tu profesor ha anunciado un valor concreto, comprueba antes de empezar que el ángulo mostrado, medido desde la horizontal, coincide.
Inicia el experimento y observa cómo la bola pasa por los sensores.
Cuando termine la ejecución, lee la tabla de tiempos de sensores que muestra el laboratorio. Copia esos tiempos transcurridos en la tabla
Evidencia de tiempos de sensoresde la sección siguiente, un tiempo para cada posición: 6, 16, 26, 36, 46 y 56 cm.Copia el valor del ángulo en la siguiente pregunta. Si puedes, incluye una captura o una mención clara del ángulo junto con tu gráfica o evidencia.
Reinicia el experimento solo si necesitas repetir una medida claramente fallida o si tu profesor abre la ampliación de comparación de ángulos.
Responde con un número y una frase corta. ¿Qué ángulo has usado? Indica si lo elegiste tú, si lo indicó el profesor o si estaba fijado por el laboratorio.
Registrar y procesar evidencias
16 min
Completa una fila por cada sensor del laboratorio. En Distancia (cm), escribe las seis posiciones del laboratorio: 6, 16, 26, 36, 46 y 56 cm. Importante: estas distancias se miden desde el inicio, no desde el sensor anterior. Para el sensor de 16 cm usa 0,16 m, no 0,10 m. En Distancia (m), divide los centímetros entre 100. En Tiempo (s), copia el tiempo del laboratorio convertido a segundos; si el laboratorio lo muestra en milisegundos, divide entre 1000. En t^2 (s^2), multiplica el tiempo en segundos por sí mismo. Ejemplo: si el tiempo del sensor de 56 cm es 820 ms, entonces 56 cm = 0,56 m, 820 ms = 0,820 s y t^2 = 0,820^2 = 0,6724 s^2. Usa la columna de notas para marcar dudas, redondeos o una lectura que parezca extraña. Si la tabla renderizada muestra filas vacías de más, déjalas en blanco.
Evidencia de tiempos de sensores
Rellena exactamente las seis filas de sensores. Escribe las distancias 6, 16, 26, 36, 46 y 56 cm en orden. Son posiciones desde el inicio, no separaciones entre sensores. Añade la distancia en metros, el tiempo convertido a segundos y t^2 calculado a partir de ese tiempo. Deja sin usar cualquier fila vacía adicional.
| Distancia cm | Distancia m | Tiempo s | t^2 s^2 | Nota o duda |
|---|---|---|---|---|
Responde con dos conversiones. Escribe cómo has pasado de centímetros a metros y de milisegundos a segundos. Incluye un ejemplo, como 56 cm = 0,56 m.
Representar y calcular
18 min
Ahora vas a comprobar el modelo con una gráfica. Si representas distancia frente a tiempo, la curva no tiene por qué ser una recta. Si representas distancia frente a t^2, un movimiento con aceleración aproximadamente constante debería parecerse más a una recta. Por eso usamos t^2: convierte el modelo d = 1/2 a t^2 en una relación de tipo "distancia = pendiente x tiempo al cuadrado".
De tiempos de sensores a una gráfica

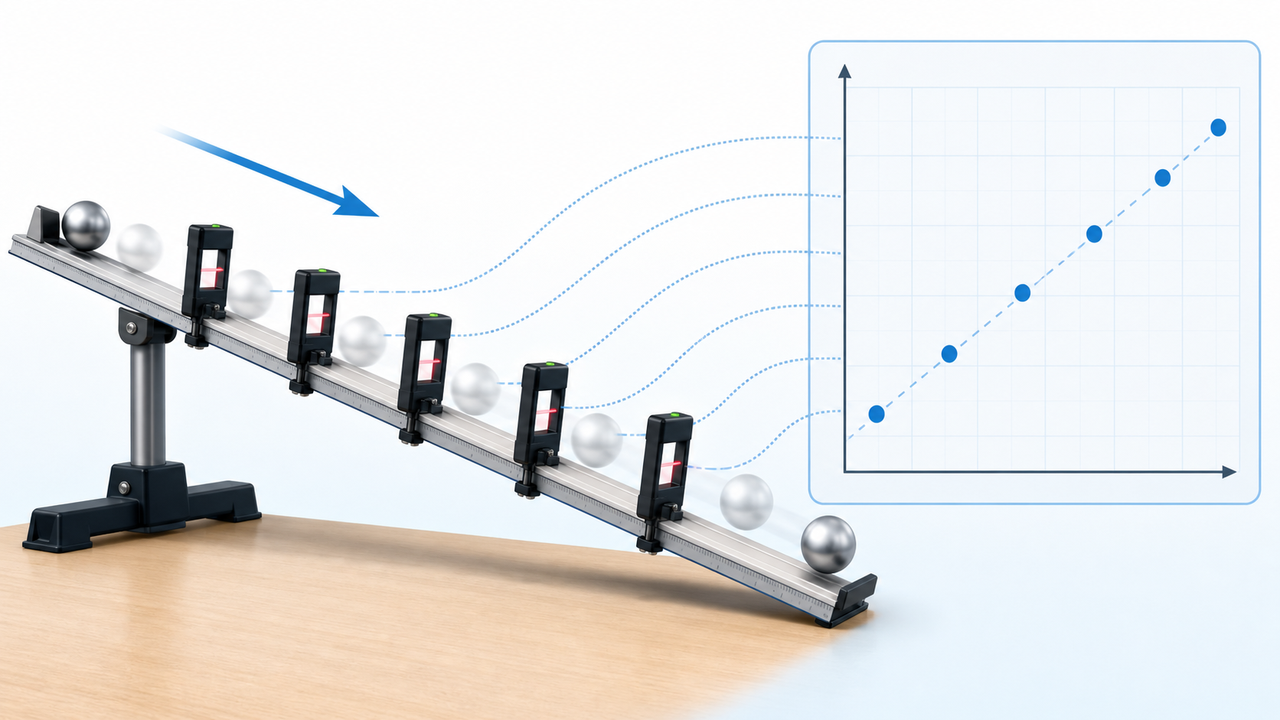

Ilustración conceptual: la apariencia exacta del laboratorio o de tu herramienta de gráfica puede ser distinta. Cada fila de tu tabla se convierte en un punto de la gráfica. La gráfica te ayuda a decidir si la evidencia de los sensores sigue el modelo de aceleración constante.
Usa este modelo:
- Modelo: d = 1/2 x a x t^2
- Fórmula despejada: a = 2d / t^2
- Método con pendiente: si la pendiente de la recta de tendencia es m, entonces m es aproximadamente 1/2 x a, así que a es aproximadamente 2m.
Crea una gráfica con t^2 en segundos cuadrados en el eje horizontal y distancia en metros en el eje vertical. Ejemplo de ejes: eje x = t^2 (s^2) y eje y = distancia (m); no pongas solo el tiempo t (s) en el eje x. Cada punto de la gráfica debe salir de una fila de tu tabla. Pasos rápidos en una hoja de cálculo: copia las columnas de t^2 y distancia, selecciona esas dos columnas, inserta una gráfica de dispersión, comprueba que t^2 queda en el eje x y distancia en el eje y, y añade etiquetas con unidades. Añade una recta de tendencia si tu herramienta lo permite. Si la ecuación de la tendencia tiene la forma y = mx + b, el valor de m es la pendiente. Si los puntos se aproximan a una recta, la pendiente es aproximadamente 1/2 a, así que la aceleración es aproximadamente el doble de la pendiente.
Evidencia de la gráfica
Adjunta un archivo si tu gráfica está en una hoja de cálculo, PDF, CSV, presentación o archivo de texto. Si tu evidencia es una captura o imagen, pégala en el cuadro de texto o pega un enlace visible en vez de usar el adjunto de archivo. La gráfica debe mostrar distancia (m) en el eje vertical, t^2 (s^2) en el eje horizontal, etiquetas con unidades y, si puedes, una ecuación de tendencia o una estimación de la pendiente. Si el profesor la ha comprobado externamente, escríbelo e incluye los pares de puntos usados.
Escribe 3-5 frases. ¿Tu gráfica de d frente a t^2 apoya el modelo de aceleración constante? Usa una característica de tu tabla o de tu gráfica como evidencia: por ejemplo, si los puntos se alinean, si la tendencia es casi recta o si una fila se aparta.
Escribe 2-3 frases. Ahora que has revisado la tabla y la gráfica, ¿qué fila, si hay alguna, parece menos fiable? Una fila puede ser menos fiable si el tiempo no aumenta al aumentar la distancia, si el punto queda lejos de la tendencia de la gráfica o si esa fila da una aceleración muy diferente de las demás. Explica si la mantuviste, si repetiste la medida o si la marcaste como incierta. Si todas parecen coherentes, dilo y justifica por qué.
Escribe un número en m/s^2 y una explicación breve. En la caja numérica, escribe solo tu estimación de aceleración. Usa el separador decimal que acepte la plataforma; si la caja numérica no acepta coma, escribe punto decimal, por ejemplo 1.85. En la explicación, muestra tu trabajo. Método recomendado: usa a = 2 x pendiente si tienes una pendiente de la gráfica. Si no puedes obtener la pendiente, calcula a = 2d/t^2 con una fila representativa, preferiblemente la de 56 cm si no parece incierta. Explica qué fila o pendiente has usado y por qué el resultado no debe llamarse g si el ángulo no era casi vertical.
Elige una opción. Si todos los tiempos medidos fueran ligeramente demasiado largos, ¿qué ocurriría con la aceleración calculada mediante a = 2d/t^2?
Construir la afirmación científica
7 min
Escribe una conclusión de 4-6 frases con afirmación, evidencias y razonamiento. Incluye: el ángulo real usado, tu aceleración estimada con unidades, una evidencia de la tabla o gráfica que apoye el uso de t^2, una fuente de incertidumbre y una frase que aclare que has estimado la aceleración a lo largo del plano, no necesariamente g. Puedes usar este modelo: "Con un ángulo de ___ grados, he estimado que la aceleración a lo largo del plano es ___ m/s^2. Mi evidencia es que la gráfica de distancia frente a t^2 ___. Una incertidumbre fue ___. Esto apoya el modelo porque ___. Es la aceleración a lo largo de la rampa, no necesariamente g, porque ___."
Ampliación opcional: comparar un ángulo
10 min
Si queda tiempo y el laboratorio permite cambiar el ángulo, repite una ejecución con un ángulo diferente, como 20, 30 o 45 grados. Usa solo el tiempo final a 56 cm si completar otra tabla llevaría demasiado tiempo. No hagas esta ampliación si tu sesión solo permite un ángulo.
Escribe 3-4 frases. Compara el tiempo final a 56 cm en los dos ángulos. ¿Con qué ángulo tardó menos? Explica por qué un ángulo mayor suele producir más aceleración a lo largo de la rampa, mientras que un ángulo menor produce menos aceleración y un tiempo mayor.
