Curvas de calentamiento y enfriamiento del agua: cambios de estado con video real
El alumnado usa el laboratorio remoto de la UFH para leer fotogramas reales del termómetro, comparar calor alto, calor bajo y enfriamiento, graficar temperatura frente a tiempo y explicar mesetas de cambio de estado.
Resultados de aprendizaje
Usar un laboratorio remoto real para recoger evidencia temperatura-tiempo desde video.
Distinguir pendientes de calentamiento/enfriamiento de mesetas de cambio de estado.
Comparar calor bajo, calor alto y enfriamiento con hielo mediante observación controlada.
Calcular una tasa de cambio de temperatura a partir de evidencia leída en fotogramas.
Explicar por qué la temperatura puede permanecer casi constante durante un cambio de estado.
Escribir una conclusión acotada que nombre la incertidumbre de lectura en video.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
Predice la curva antes de medir
8 min
El laboratorio remoto permite calentar hielo/agua con calor bajo o alto, o enfriar agua caliente en un baño de hielo. El laboratorio no entrega una hoja de cálculo. Construirás la evidencia leyendo el video del termómetro en momentos claros.

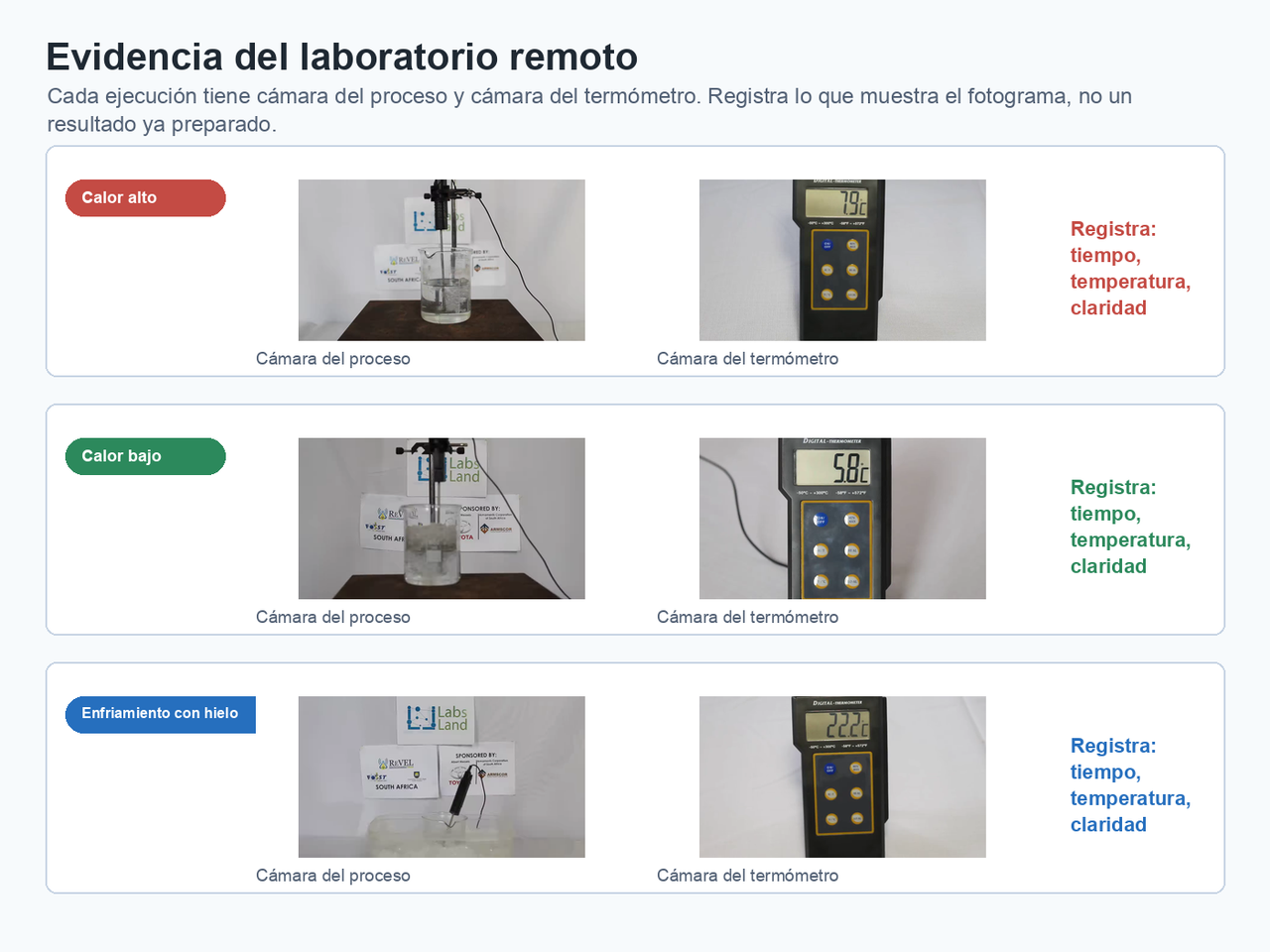

La evidencia real en video
El laboratorio tiene dos vistas sincronizadas: cámara del proceso y cámara del termómetro. Las temperaturas son estimaciones de fotograma; por eso debes anotar el tiempo y la claridad de cada lectura.
Tasa de cambio de temperatura
\text{tasa de cambio de temperatura} = \frac{\Delta T}{\Delta t}
Antes de abrir el laboratorio, predice la forma de una curva de calentamiento para agua que empieza como hielo. Incluye qué esperas cerca de la fusión, qué pasa cuando el agua líquida se calienta y en qué debería diferenciarse el calor alto del calor bajo.
Durante una meseta de cambio de estado, la energía sigue transfiriéndose. ¿Cuál es la mejor explicación?
Usa el laboratorio de video con método
10 min
La ruta de laboratorio para esta actividad usa exactamente tres configuraciones: calentamiento con calor bajo, calentamiento con calor alto y enfriamiento con hielo. Ejecuta las tres desde el laboratorio lanzado por TEACH y mantén cada fila de temperatura ligada a su configuración.

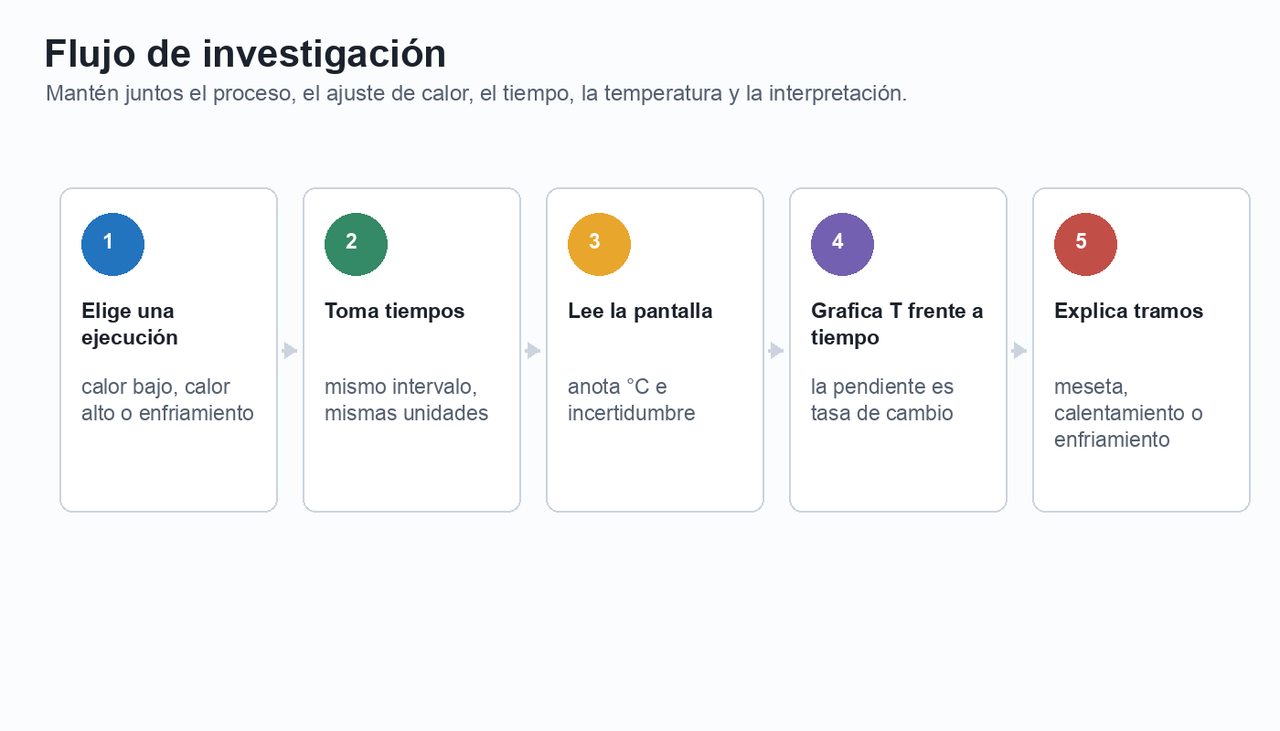

Flujo de observación
Mantén cada fila ligada a su configuración. No promedies filas de calentamiento y enfriamiento juntas.
Abre el laboratorio de Curvas de calentamiento y enfriamiento
Abre el laboratorio de Curvas de calentamiento y enfriamiento del agua desde TEACH.
El laboratorio empieza en la pantalla de introducción. Usa los pasos numerados para pasar a
2 - Configuración.Elige
CalentamientoyCalor bajo, y después pasa a3 - Observación. Observa la cámara del proceso y la cámara del termómetro.Usa 1x para leer con cuidado el termómetro; usa 5x solo para avanzar por partes que no estás registrando.
Para calor bajo, registra dos filas separadas cerca de la región de fusión cercana a 0 C y al menos dos filas posteriores del tramo en que el agua líquida se calienta.
Repite con
CalentamientoyCalor alto, usando filas inicial, intermedia y de agua caliente.Repite con
EnfriamientoyHielo, usando filas inicial, intermedia y final.En cada fila registra configuración, tiempo, temperatura y claridad de pantalla.
En la columna de origen de evidencia, escribe
video propiopara filas leídas por ti ofila docentepara cualquier fila proporcionada por tu docente.
¿Qué plan coincide con lo que este laboratorio permite hacer?
Recoge evidencia de temperatura leída en fotogramas
18 min
Usa primero lecturas claras. Si un fotograma está borroso o un dígito es ambiguo, escribe incierto y busca un fotograma cercano más claro o explica la incertidumbre. Usa dos filas separadas cercanas a 0 C para apoyar tu explicación de la meseta. No uses esas filas de meseta para calcular la pendiente de calor bajo; usa dos filas posteriores, cuando la temperatura ya ha empezado a subir.

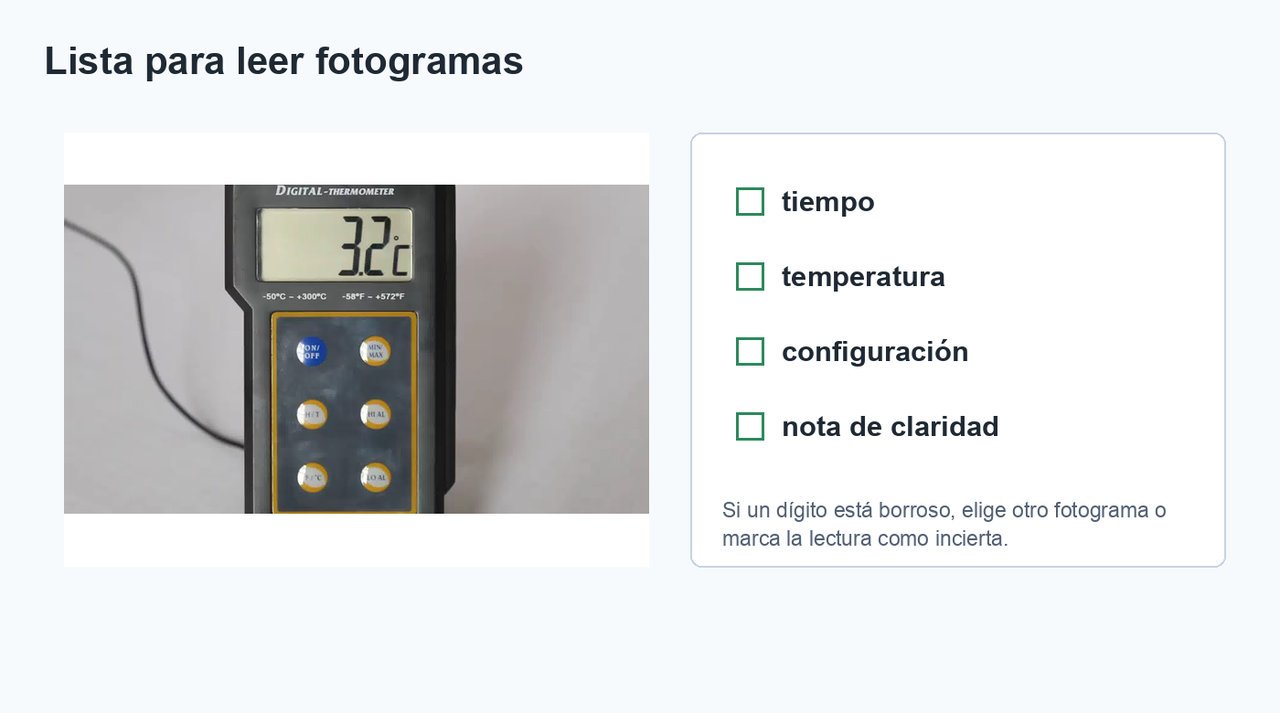

Disciplina de lectura de fotogramas
Cada fila numérica debe incluir tiempo, temperatura, configuración y nota de claridad.
Tabla de evidencia temperatura-tiempo
Registra lecturas reales de fotogramas del video. Usa segundos o el contador del laboratorio de forma consistente. Ruta requerida: dos filas separadas de calor bajo cerca de la meseta de fusión y dos filas posteriores de calentamiento; enfriamiento inicial, intermedio y final; calor alto inicial, intermedio y de agua caliente. En origen de evidencia, escribe video propio o fila docente. No uses filas de meseta para calcular la pendiente de calor bajo.
| Configuración | Origen de evidencia | Tiempo s | Temperatura C | Claridad de pantalla | Nota de interpretación |
|---|---|---|---|---|---|
Nombra una lectura en la que confías y otra que trataste con cautela. En cada una indica configuración, tiempo, temperatura y por qué la pantalla era clara o incierta.
Analiza pendientes y forma de las curvas
12 min
Ahora usa la tabla para comparar qué hace cada curva. El calentamiento y el enfriamiento responden preguntas distintas, así que analízalos por separado.

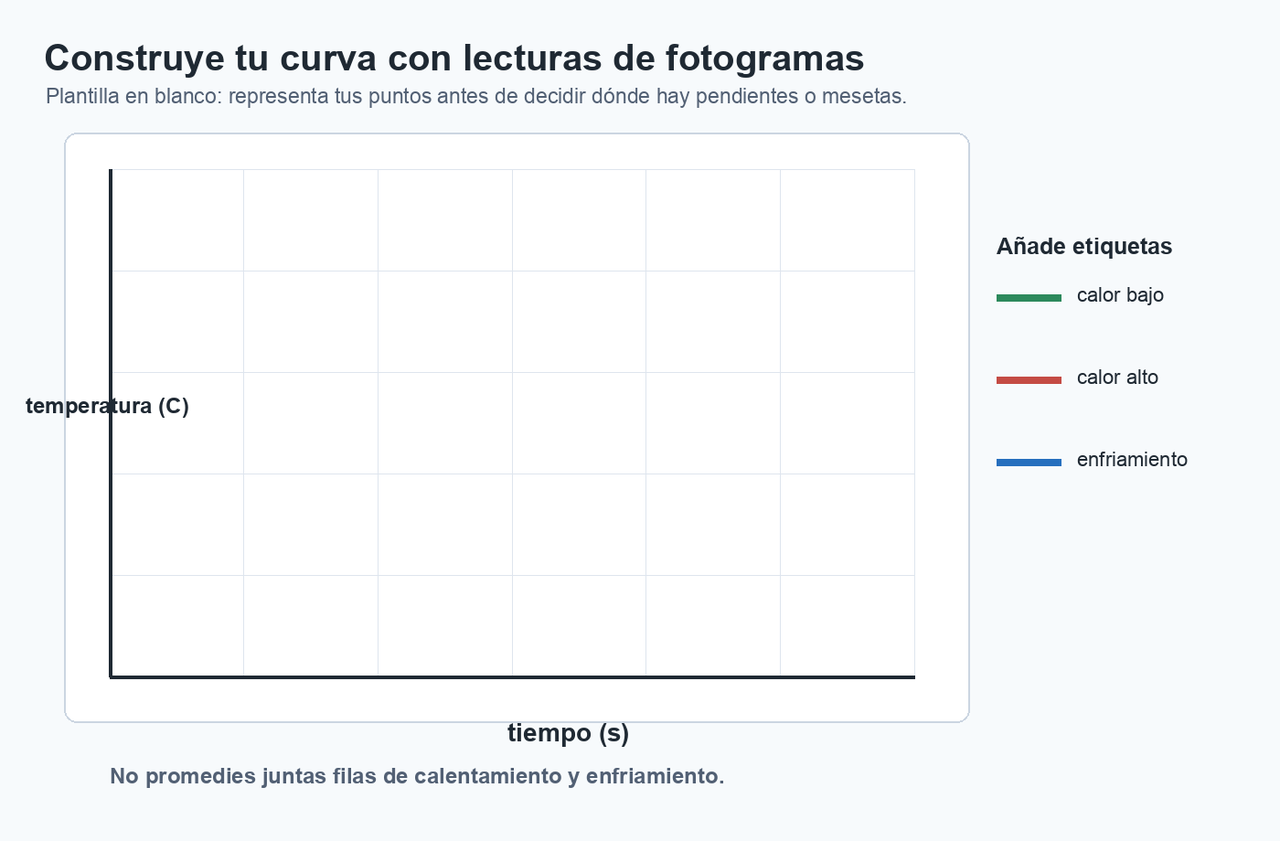

Plantilla para la gráfica de curvas
Usa esta plantilla para comprobar tus ejes y etiquetas antes de representar tus propias filas leídas en fotogramas.
Usando dos filas de calor bajo del tramo ascendente de agua líquida, después de la zona de fusión cercana a 0 C, estima una tasa de cambio de temperatura. Muestra los dos puntos y calcula el cambio de temperatura dividido entre el cambio de tiempo.
Usa tus filas de enfriamiento para decidir en qué parte el enfriamiento fue más rápido o más lento. Cita al menos dos intervalos o filas.
Usa tus filas para comparar calor alto y calor bajo. ¿Qué cambia en la pendiente o en el tiempo necesario para llegar a temperaturas altas? ¿Qué no debería cambiar sobre la temperatura de fusión del agua, y qué solo sería una afirmación sobre ebullición si una ejecución realmente llegara a hervir?
Gráfica opcional: crea y explica tu gráfica
8 min
Si tu docente asigna una gráfica, haz una gráfica temperatura-tiempo. Representa las tres ejecuciones juntas si los ejes se leen bien, o haz una gráfica que compare calor bajo y calor alto más una segunda gráfica para el enfriamiento.
Gráfica de calentamiento/enfriamiento
Opcional si se asigna: adjunta un archivo de gráfica, hoja de cálculo, captura o enlace a una gráfica que hiciste con tus filas de temperatura. Debe mostrar temperatura en C frente a tiempo para las tres configuraciones, o una gráfica de calor bajo/alto más una gráfica de enfriamiento. Etiqueta qué puntos vienen de lecturas en vivo.
Describe la gráfica que hiciste. Indica eje x, eje y, unidades, configuraciones y un segmento o meseta que hayas etiquetado.
Explica la evidencia de cambio de estado
12 min
Usa tus filas, y tu gráfica si tu docente la asignó, para escribir una conclusión científica. Una buena conclusión no finge que las lecturas de video son perfectas.
Explica por qué la temperatura puede permanecer casi constante mientras la energía sigue transfiriéndose durante la fusión. Usa lenguaje de partículas, como organización, separación o atracciones entre partículas. Habla de ebullición solo si tu ejecución realmente llegó a ella.
Nombra dos limitaciones o fuentes de incertidumbre en esta actividad remota. Al menos una debe tratar sobre leer temperatura desde video. Para cada una, explica cómo podría afectar a tu conclusión.
Escribe una conclusión de afirmación-evidencia-razonamiento de 6-8 frases. Incluye:
- tu afirmación sobre la forma de las curvas de calentamiento/enfriamiento;
- dos datos numéricos;
- qué cambia el calor alto frente al calor bajo;
- por qué ocurren las mesetas;
- una limitación de la evidencia.
Extensión opcional: tasas en tiempo real
15 min
Si tu docente pide una extensión cuantitativa, repite una sección corta a velocidad 1x y compara tiempo de video con tiempo real transcurrido.
¿Cómo diseñarías una prueba más fuerte para comprobar si el calor alto tiene mayor tasa de cambio de temperatura que el calor bajo? Incluye:
- cómo convertirías o controlarías la escala de tiempo;
- cómo repetirías las lecturas;
- qué segmento de la curva compararías.
