Detectives de calor con cámara termográfica
El alumnado usa la cámara termográfica remota para observar diferencias de temperatura superficial, distinguir fuentes de calor y proponer una mejora justificada.
Resultados de aprendizaje
Usar una imagen o video termográfico para identificar zonas relativamente más calientes o frías.
Distinguir fuente de calor, superficie de referencia y zona de incertidumbre.
Relacionar evidencias térmicas con conducción, convección o radiación a nivel cualitativo.
Proponer una mejora energética razonable sin afirmar temperaturas exactas no medidas.
Redactar una conclusión con evidencia y limitación.
Vista previa de la actividad del estudiante
Contenido de la actividad
Solo vista previa. En una sesión de clase, los estudiantes pueden completar respuestas y entregar su trabajo al docente.
1. Qué puede mostrar una cámara termográfica
8 min
Una cámara termográfica muestra diferencias de radiación infrarroja asociadas a la temperatura de las superficies. En esta actividad no vas a hacer una auditoría profesional completa. Vas a usar evidencias visuales para responder una pregunta sencilla:
¿Dónde aparecen fuentes de calor o superficies relativamente más calientes en una sala técnica?

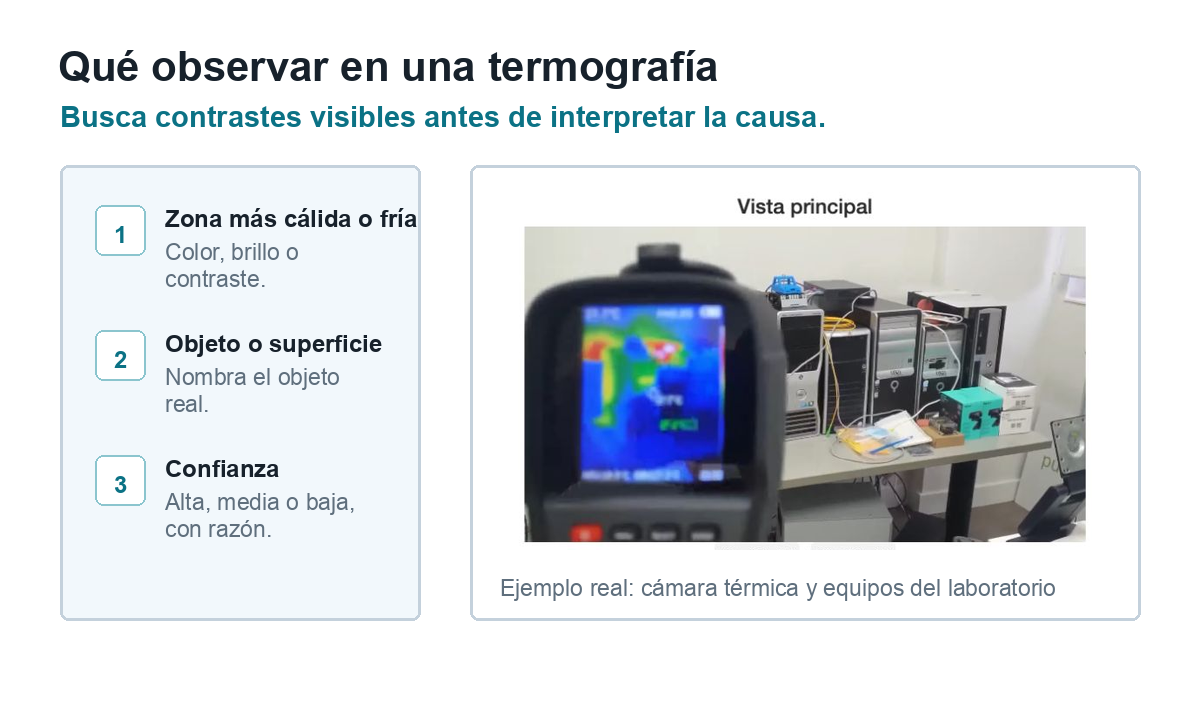

Qué mirar en una termografía
Usa la imagen para separar lo que ves de lo que interpretas: primero contraste visible, después objeto real y por último confianza.
Una zona brillante o de color cálido puede indicar una superficie más caliente que su entorno, pero no basta para afirmar una temperatura exacta si la escala o el valor no se leen claramente.
Escribe la diferencia entre una observación y una interpretación en una imagen termográfica. Da un ejemplo de cada una.
¿Cuál es la afirmación más prudente si solo ves una zona más clara en el video termográfico?
2. Observa tres evidencias térmicas
22 min
Abre el laboratorio y usa la medición de laboratorio con servidores o equipos electrónicos, porque es la ruta confirmada para observar fuentes de calor claras. Registra tres evidencias dentro de esa medición: una zona claramente caliente, una zona más fría o de fondo, y una tercera superficie visible que puedas comparar.

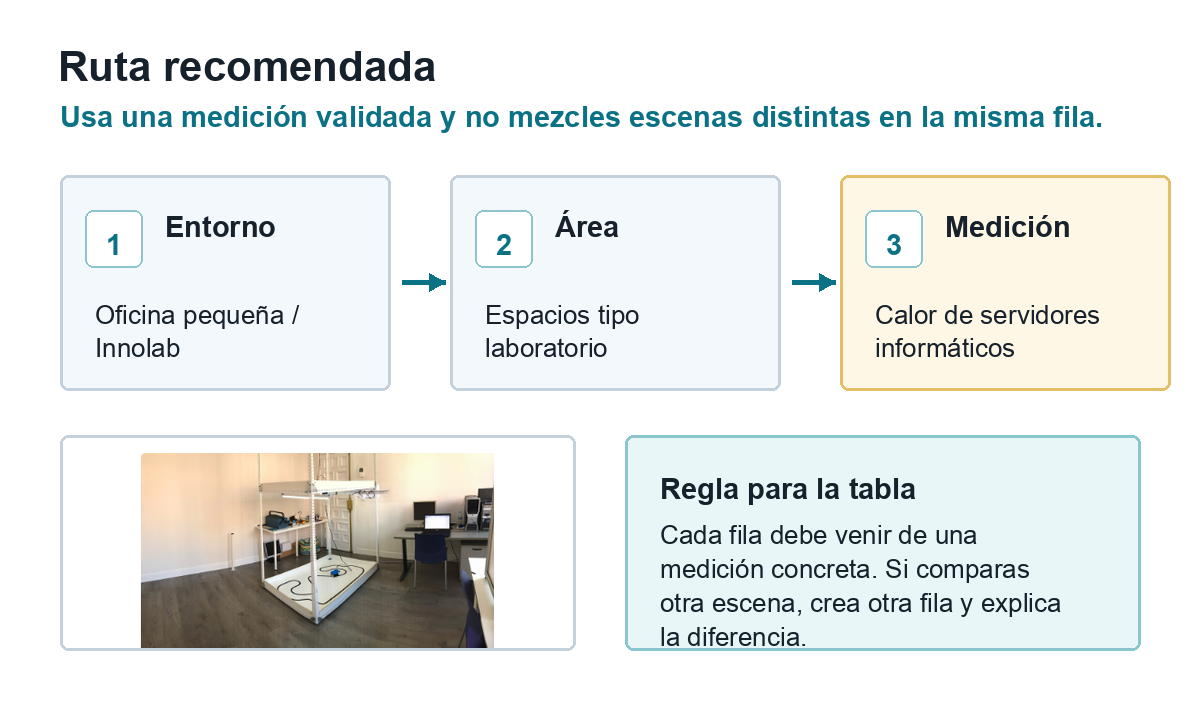

Ruta recomendada de medición
Sigue una ruta concreta y mantén cada fila ligada a una medición. Si comparas otra escena, abre otra fila.
Abrir la cámara termográfica
Abre el laboratorio Thermographic Camera desde esta actividad.
Elige la medición de laboratorio con equipos electrónicos o servidores indicada en la actividad.
Observa el video termográfico completo o una parte clara.
Registra qué superficie u objeto aparece relativamente más caliente o más frío.
Repite el registro con otras dos superficies visibles en la misma medición. Si tu docente ha validado otras mediciones en la sesión, puedes usarlas como extensión.
Para cada fila, separa observación, interpretación y confianza.

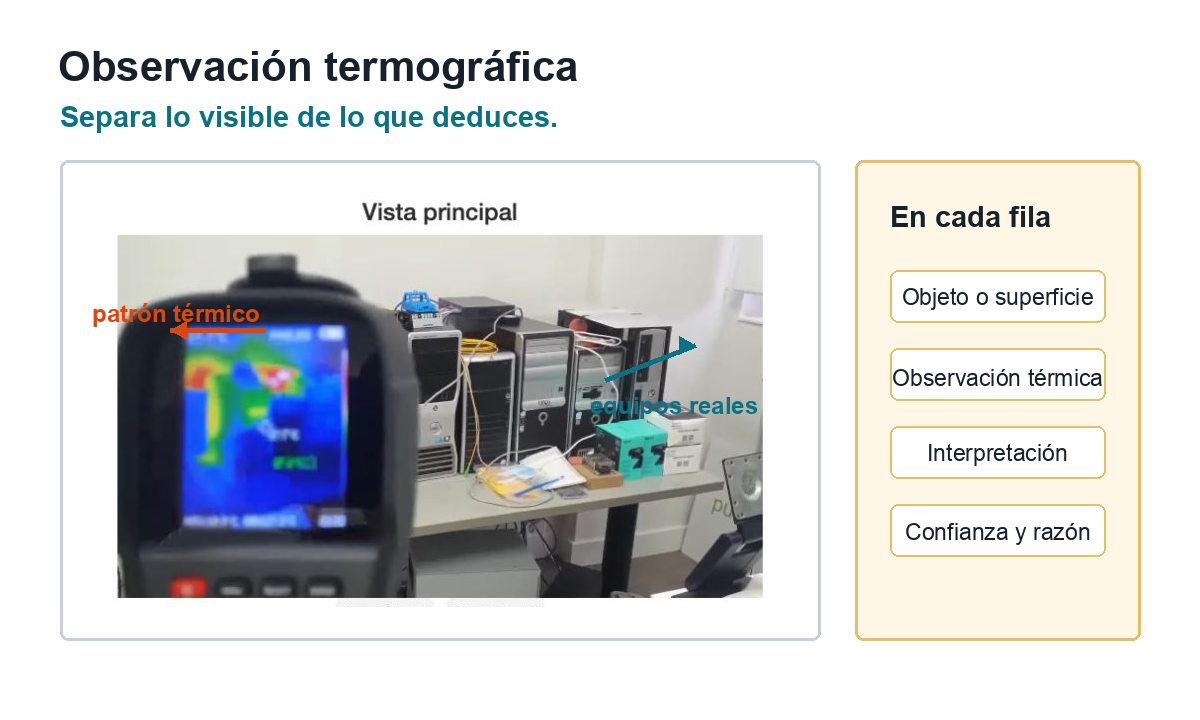

Observación termográfica y registro
La evidencia principal es el patrón térmico observado, pero tu respuesta debe nombrar también el objeto real, la interpretación y la confianza.
Evidencias termográficas
Completa una fila por medición. En confianza escribe Alta, Media o Baja y añade una razón: por ejemplo, 'Alta: la zona caliente era clara durante todo el video' o 'Baja: no se veía la escala'.
| Entorno y zona | Objeto o superficie | Observación térmica | Interpretación | Idea de transferencia de calor | Confianza y razón |
|---|---|---|---|---|---|
Elige tu fila con mejor evidencia. ¿Qué viste exactamente y por qué tienes más confianza en esa fila que en las otras?
3. De la imagen a la decisión
12 min
Clasifica cada una de tus tres filas como fuente de calor, superficie de referencia más fría, zona caliente por funcionamiento de equipos o incierta. Explica una de tus clasificaciones usando la observación.
Propón una mejora sencilla para una de las zonas observadas: mejorar ventilación, separar equipos, retirar obstáculos al flujo de aire, apagar una fuente innecesaria u otra acción razonable. Debe estar ligada a una fila de tu tabla.
4. Informe del detective de calor
8 min
Escribe un informe breve para el centro o taller. Incluye:
1. La zona con la evidencia térmica más clara.
2. Lo que observaste.
3. Tu interpretación.
4. Una mejora propuesta.
5. Una limitación de tu evidencia.
